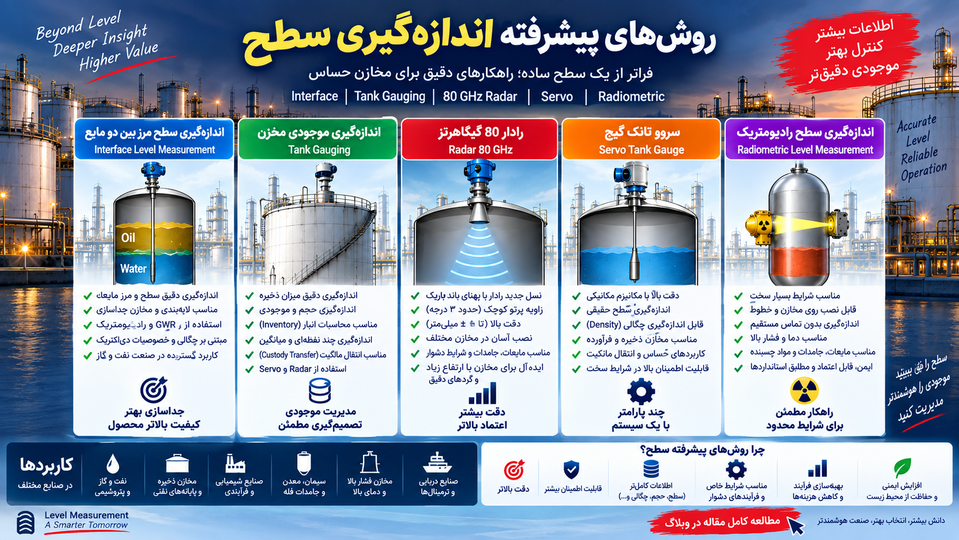

روش‌های پیشرفته اندازه‌گیری سطح؛ Interface، Tank Gauging، Radar 80 GHz، Servo و Radiometric

در بسیاری از مخازن صنعتی، فقط دانستن اینکه «سطح کجاست» کافی نیست.

گاهی باید بدانیم:

مرز بین دو مایع کجاست؟

حجم واقعی مخزن چقدر است؟

چگالی محصول چه تغییری کرده؟

آیا اندازه‌گیری برای Inventory یا Custody Transfer کافی است؟

آیا Tank تحت شرایط بسیار سخت فشار و دما کار می‌کند؟

یا اصلاً امکان نصب Sensor داخل مخزن وجود ندارد؟

در چنین شرایطی، تکنولوژی‌های پیشرفته‌تری وارد می‌شوند.

از جمله:

Interface Level Measurement

Tank Gauging

80 GHz Radar

Servo Tank Gauge

و

Radiometric Level Measurement

این روش‌ها معمولاً در پروژه‌هایی استفاده می‌شوند که دقت، ایمنی، شرایط سخت فرآیندی یا اطلاعات چندگانه از مخزن اهمیت بالایی دارند.



Interface Level Measurement چیست؟

Interface یعنی مرز بین دو مایع غیرقابل اختلاط.

مثلاً داخل یک Separator ممکن است:

Oil

روی

Water

قرار گرفته باشد.

در این حالت دو Level مختلف داریم:

سطح بالایی یا Top Level

و مرز بین Oil و Water یا Interface Level

در بسیاری از واحدهای نفت و گاز، اندازه‌گیری Interface بسیار مهم است؛ چون جداسازی نامناسب آب و نفت می‌تواند مستقیماً روی کیفیت محصول و عملکرد Separator اثر بگذارد.



چرا اندازه‌گیری Interface سخت‌تر از Level معمولی است؟

در Level معمولی فقط باید مرز بین:

Liquid و Gas

یا

Solid و Air

پیدا شود.

اما در Interface باید مرز بین دو ماده‌ای که هر دو ممکن است مایع باشند تشخیص داده شود.

برای این کار معمولاً باید یکی از خواص زیر بین دو سیال تفاوت کافی داشته باشد:

Density

Dielectric Constant

یا میزان جذب Radiation.

بنابراین انتخاب تکنولوژی Interface به خواص هر دو فاز وابسته است.



GWR چگونه Interface را اندازه‌گیری می‌کند؟

Guided Wave Radar یکی از مهم‌ترین روش‌های Interface Measurement است.

موج Microwave در طول Probe حرکت می‌کند.

وقتی به سطح مایع بالایی می‌رسد، بخشی از انرژی بازتاب می‌شود.

اگر مایع بالایی Dielectric Constant نسبتاً پایینی داشته باشد، بخشی از انرژی ادامه مسیر می‌دهد.

وقتی موج به مرز مایع دوم با Dielectric بالاتر برسد، Echo دیگری تولید می‌شود.

Electronics می‌تواند این دو Echo را جدا کند.

یعنی:

Echo اول → Top Level

Echo دوم → Interface

Emerson نیز توضیح می‌دهد که GWR می‌تواند Interface بین دو مایع غیرقابل اختلاط مانند Oil و Water را با تحلیل بازتاب‌ها در مرزهای Dielectric مختلف تشخیص دهد.



شرط مهم GWR برای Interface چیست؟

برای Interface Measurement باید تفاوت Dielectric بین دو مایع مناسب باشد.

مایع بالایی نیز نباید آن‌قدر Dielectric بالا داشته باشد که تقریباً تمام انرژی Radar را در سطح اول بازتاب دهد.

اگر Signal نتواند از Upper Product عبور کند، Interface دیده نمی‌شود.

همچنین ضخامت Upper Layer باید به اندازه‌ای باشد که Echoهای مختلف قابل تفکیک باشند.



Foam چه اثری روی Interface GWR دارد؟

Foam ممکن است Echo اضافی یا تضعیف Signal ایجاد کند.

با این حال GWR در بسیاری از فرآیندهای دارای Foam انتخاب بسیار خوبی است، چون موج روی Probe هدایت می‌شود.

ولی باز هم نوع Foam، ضخامت آن و Dielectric آن اهمیت دارند.



Displacer چگونه Interface را اندازه‌گیری می‌کند؟

Displacer به Dielectric وابسته نیست.

اصل آن Buoyancy است.

اگر Displacer بین دو مایع با Density متفاوت قرار گیرد، مقدار نیروی شناوری واردشده به آن با تغییر Interface تغییر می‌کند.

در نتیجه Transmitter می‌تواند موقعیت Interface را از روی تغییر Force محاسبه کند.

پس در Displacer:

تفاوت Density

مهم است.

در GWR:

تفاوت Dielectric

مهم‌تر است.

این تفاوت یکی از کلیدی‌ترین نکات انتخاب بین این دو روش است.



DP چگونه Interface را اندازه‌گیری می‌کند؟

در Differential Pressure نیز Density اهمیت دارد.

اگر ارتفاع کل Liquid ثابت باشد ولی Interface بین دو مایع با Density متفاوت جابه‌جا شود، Hydrostatic Pressure کف مخزن تغییر می‌کند.

با دانستن Density هر دو فاز می‌توان Interface را از روی DP محاسبه کرد.

اما اگر Densityها متغیر باشند، خطا افزایش پیدا می‌کند.



Radiometric برای Interface

Radiometric نیز می‌تواند برای Interface استفاده شود.

چون دو ماده با Density یا ترکیب متفاوت Radiation را با میزان متفاوتی جذب می‌کنند.

در فرآیندهای بسیار سخت که:

Pressure بسیار بالا است،

Temperature بسیار بالا است،

Corrosion شدید است،

یا هیچ Sensor داخلی قابل استفاده نیست،

Radiometric می‌تواند گزینه‌ای مهم باشد.

Endress+Hauser نیز Gammapilot را برای Continuous Level، Point Level، Interface و Density معرفی می‌کند.



Tank Gauging چیست؟

Tank Gauging چیزی فراتر از یک Level Measurement ساده است.

در یک Storage Tank بزرگ، معمولاً فقط Level خام موردنیاز نیست.

ممکن است لازم باشد:

Level بسیار دقیق اندازه‌گیری شود.

Temperature Profile مشخص شود.

Volume محاسبه شود.

Density مشخص شود.

Water Bottom اندازه‌گیری شود.

Inventory محاسبه شود.

و در بعضی کاربردها اطلاعات برای Custody Transfer استفاده شوند.

Tank Gauging معمولاً یک System است، نه فقط یک Sensor.



Tank Gauging در چه صنایع مهم است؟

بیشترین کاربرد آن در:

Oil Terminal

Refinery

Petrochemical Storage

Fuel Depot

Crude Oil Tank Farm

LNG/LPG Storage

و مخازن بزرگ فرآورده‌های نفتی

است.

در این کاربردها حتی چند میلی‌متر خطای Level ممکن است در Tank بزرگ به حجم قابل توجهی تبدیل شود.



Inventory Measurement چیست؟

Inventory Measurement یعنی تخمین موجودی واقعی محصول داخل مخزن.

برای این کار معمولاً:

Level

Tank Geometry

Temperature

و در بعضی موارد Density

ترکیب می‌شوند.

Level به تنهایی Volume واقعی استانداردشده را به ما نمی‌دهد.

مثلاً حجم یک فرآورده نفتی با Temperature تغییر می‌کند.

پس برای Inventory دقیق معمولاً Temperature Compensation لازم است.



Custody Transfer چیست؟

Custody Transfer زمانی مطرح می‌شود که اندازه‌گیری برای انتقال مالکیت تجاری محصول استفاده می‌شود.

مثلاً محصول از یک شرکت به شرکت دیگر تحویل داده می‌شود و مقدار آن بر اساس Measurement مشخص می‌شود.

در چنین کاربردهایی Accuracy و Approval بسیار سختگیرانه‌تر هستند.

همه Radar Level Transmitterها الزاماً برای Custody Transfer مناسب نیستند.

باید تجهیز و سیستم دارای Accuracy و Approval مربوط به این نوع کاربرد باشند.

Endress+Hauser برای نمونه Micropilot NMR81 با 80 GHz را برای High Accuracy Tank Gauging و Custody Transfer معرفی می‌کند.



Radar Tank Gauging چگونه کار می‌کند؟

Radar Gauge در بالای Tank نصب می‌شود.

موج به سطح Product ارسال می‌شود.

Distance بسیار دقیق اندازه‌گیری می‌شود.

از روی Reference Height Tank، Level محاسبه می‌شود.

در سیستم‌های Tank Gauging دقیق، Measurement Radar با اطلاعات:

Average Temperature

Pressure

Density

و Tank Strapping Table

ترکیب می‌شود.

در نتیجه سیستم می‌تواند:

Volume

Observed Volume

Standard Volume

Mass

و Inventory

را محاسبه کند.



Tank Strapping Table چیست؟

Tank کاملاً یک Cylinder ایده‌آل نیست.

ممکن است:

Bottom شکل خاص داشته باشد.

Shell کمی تغییر قطر داشته باشد.

Internal Structure وجود داشته باشد.

یا هندسه واقعی با Drawing اسمی فرق داشته باشد.

به همین دلیل Tank Calibration انجام می‌شود و یک جدول رابطه بین:

Level

و

Volume

ساخته می‌شود.

این جدول همان Tank Strapping Table یا Tank Capacity Table است.

پس Tank Gauging دقیق فقط از فرمول ساده حجم استوانه استفاده نمی‌کند.



Water Bottom چیست؟

در Crude Oil یا بعضی Storage Tankها ممکن است آب در کف Tank جمع شود.

این لایه پایین‌تر از Hydrocarbon قرار دارد.

اندازه‌گیری Water Bottom اهمیت زیادی دارد چون:

حجم واقعی Hydrocarbon باید از آب جدا شود.

و همچنین تجمع آب می‌تواند مشکل عملیاتی ایجاد کند.

بعضی Servo Gaugeها یا GWRها می‌توانند Interface آب و محصول را اندازه‌گیری کنند.



80 GHz Radar چیست؟

Radarهای Level در Frequencyهای مختلف طراحی شده‌اند.

نسل‌های قدیمی‌تر ممکن است در فرکانس‌هایی مانند:

6 GHz

10 GHz

24–26 GHz

کار کنند.

Radarهای جدیدتر صنعتی زیادی از Band حدود 80 GHz استفاده می‌کنند.

مزیت اصلی 80 GHz این نیست که «عدد فرکانس بزرگ‌تر است».

مزیت مهم‌تر این است که با Antenna مشابه می‌توان Beam بسیار باریک‌تری ایجاد کرد.

Endress+Hauser برای Micropilot NMR81 یک Beam Angle حدود 3 درجه گزارش می‌کند، درحالی‌که برای یک Radar حدود 10 GHz با Antenna هم‌اندازه می‌تواند Beam بسیار بازتری داشته باشد.



Beam باریک چه مزیتی دارد؟

وقتی Beam باریک باشد، Sensor می‌تواند تمرکز بیشتری روی Product Surface داشته باشد.

احتمال برخورد با:

Tank Wall

Pipe

Ladder

Agitator

Heating Coil

Baffle

و Internal Structure

کمتر می‌شود.

این موضوع در Tankهای باریک یا Vesselهایی که تجهیزات داخلی زیادی دارند بسیار مهم است.



80 GHz در Silo چه مزیتی دارد؟

در Siloها شرایط پیچیده است.

ممکن است:

سطح شیب‌دار باشد.

Dust زیاد باشد.

Material Cone تشکیل شود.

Tank بسیار بلند باشد.

و Beam با دیواره برخورد کند.

Beam باریک 80 GHz کمک می‌کند Measurement روی بخش مشخص‌تری از سطح متمرکز شود.

Endress+Hauser برای نسل جدید Radarهای 80 GHz خود Rangeهای بسیار بلند برای Silo و Tank و عملکرد در Dust را نیز مطرح می‌کند.



آیا 80 GHz همیشه بهتر از 26 GHz است؟

نه.

این نکته خیلی مهم است.

حتی خود Endress+Hauser تأکید می‌کند که بسته به شرایط Process ممکن است 80 GHz مناسب باشد، ولی در بعضی کاربردها 26 GHz یا حتی Frequency پایین‌تر انتخاب بهتری باشد.

علت این است که Frequency فقط یکی از پارامترهای طراحی Radar است.

مواردی مثل:

Antenna Design

Dielectric Constant

Condensation

Foam

Nozzle

Process Geometry

و Range

همگی مهم‌اند.



آیا Frequency بالاتر یعنی نفوذ بهتر در Foam؟

لزومی ندارد.

رفتار Foam پیچیده است.

Foam می‌تواند Signal را:

بازتاب دهد،

جذب کند،

یا تضعیف کند.

Frequency پایین‌تر در بعضی شرایط می‌تواند رفتار متفاوتی داشته باشد.

پس انتخاب بین 6، 26 و 80 GHz باید براساس Application باشد، نه تبلیغ ساده «فرکانس بالاتر بهتر است».



80 GHz و Nozzle

Beam باریک می‌تواند Installation را راحت‌تر کند، اما Nozzle همچنان مهم است.

Antenna و Nozzle باید با هم سازگار باشند.

اگر Nozzle بسیار باریک یا بلند باشد، بازتاب‌های داخلی همچنان ممکن است ایجاد شوند.



80 GHz و Condensation

Condensation روی Antenna می‌تواند در هر Radar چالش ایجاد کند.

مدل‌های مختلف با طراحی Antenna، Drip-off Surface یا Signal Processing این مشکل را کاهش می‌دهند.

Endress+Hauser در FMR60 به Drip-off Antenna و Beam کوچک برای Reliability اشاره می‌کند.



80 GHz برای مایعات و جامدات

80 GHz فقط برای Liquid نیست.

در حال حاضر Radarهای 80 GHz برای:

Liquid

Slurry

Paste

Powder

Bulk Solid

و Silo

استفاده می‌شوند.

Endress+Hauser نسل 80 GHz خود را برای صنایع Process و همچنین Primaries، Mining و Solids ارائه می‌کند.



Accuracy در Radar 80 GHz

Frequency بالا به تنهایی Accuracy را تضمین نمی‌کند.

Accuracy به کل طراحی Instrument بستگی دارد.

برای مثال برخی Radarهای 80 GHz Process دارای Accuracy میلی‌متری هستند؛ Endress+Hauser برای FMR60 عدد ±1 mm را اعلام می‌کند.

اما Radar Tank Gauging مخصوص Custody Transfer ممکن است Design، Calibration و Approval متفاوتی داشته باشد.

پس نباید هر Radar 80 GHz را با Tank Gauge دقیق یکسان فرض کرد.



Servo Level Gauge چیست؟

Servo Tank Gauge یک سیستم Electromechanical دقیق برای اندازه‌گیری Level است.

در این سیستم یک Displacer کوچک توسط Wire یا Measuring Wire از Gauge آویزان می‌شود.

یک Servo Motor موقعیت Displacer را کنترل می‌کند.

هدف این است که Displacer با نیروی مشخصی در سطح Product قرار بگیرد.

وقتی Level بالا یا پایین می‌رود، Servo Motor Wire را جمع یا آزاد می‌کند تا Displacer دوباره به شرایط تعادل تعریف‌شده برگردد.

از مقدار حرکت Wire، Level محاسبه می‌شود.



Servo Gauge چه فرقی با Displacer Transmitter دارد؟

هر دو از Buoyancy استفاده می‌کنند، اما روش کارشان متفاوت است.

در Displacer Level Transmitter معمولی:

Displacer در یک محدوده ثابت قرار دارد و تغییر Buoyant Force اندازه‌گیری می‌شود.

در Servo Gauge:

سیستم فعالانه Displacer را بالا و پایین می‌برد و موقعیت آن را کنترل می‌کند.

پس Servo یک سیستم Closed-loop Electromechanical است.



Servo Gauge چه چیزهایی می‌تواند اندازه‌گیری کند؟

Servo Gaugeهای پیشرفته فقط Level را اندازه نمی‌گیرند.

می‌توانند برای:

Liquid Level

Interface Level

Water Bottom

و حتی Density Profiling

استفاده شوند.

Endress+Hauser نیز Proservo NMS81 را برای High Precision Measurement of Liquid Level، Interface و Density معرفی می‌کند.



Servo چگونه Density را اندازه‌گیری می‌کند؟

Servo می‌تواند Displacer را در عمق‌های مختلف Product پایین ببرد.

با اندازه‌گیری Buoyant Force در نقاط مختلف، Density یا Density Profile تخمین زده می‌شود.

این قابلیت در بعضی Storage Applicationها بسیار ارزشمند است.



مزایای Servo Tank Gauge

Accuracy بالا.

قابلیت Level Measurement.

قابلیت Interface Measurement.

امکان Density Measurement.

مناسب Tank Gauging.

تجربه طولانی در Storage Industry.

امکان اندازه‌گیری چند پارامتر با یک سیستم.



محدودیت Servo Gauge

قطعات مکانیکی و Electromechanical دارد.

Wire و Displacer داخل Process هستند.

Maintenance آن نسبت به Radar Non-contact بیشتر است.

مواد چسبنده ممکن است روی Displacer اثر بگذارند.

Turbulence شدید می‌تواند Measurement را پیچیده‌تر کند.

در فرآیندهایی که Contact نامطلوب است، Radar مزیت دارد.



Radar Tank Gauge یا Servo Gauge؟

هر دو می‌توانند برای Tank Gauging دقیق استفاده شوند.

Radar:

Non-contact است.

قطعات متحرک داخل Tank ندارد.

Maintenance معمولاً کمتر است.

Servo:

Contact دارد.

می‌تواند Level، Interface و Density را با Displacer اندازه‌گیری کند.

پس اگر فقط High Accuracy Level نیاز داریم، Radar اغلب بسیار جذاب است.

اگر Density Profiling یا Interface خاص مهم باشد، Servo ممکن است مزیت بیشتری داشته باشد.



Radiometric Level Measurement چیست؟

Radiometric یا Gamma Measurement یکی از خاص‌ترین روش‌های Level Measurement است.

در این روش:

یک Radioactive Source

در یک سمت Vessel نصب می‌شود.

یک Detector

در سمت دیگر قرار می‌گیرد.

Gamma Radiation از دیواره Tank و Process عبور می‌کند.

مقدار Radiation رسیده به Detector با مقدار ماده داخل مسیر تغییر می‌کند.

Endress+Hauser توضیح می‌دهد که Gamma Source، معمولاً بر پایه ایزوتوپ‌های Cesium یا Cobalt، Radiation تولید می‌کند و ماده Process بخشی از این Radiation را جذب می‌کند. تغییر Level باعث تغییر میزان Radiation دریافتی Detector می‌شود.



آیا Source و Detector داخل Tank هستند؟

نه.

این یکی از مهم‌ترین مزایای Radiometric است.

Source و Detector معمولاً کاملاً بیرون Vessel نصب می‌شوند.

هیچ Process Connection لازم نیست.

هیچ Probe داخل Tank وجود ندارد.

پس روش کاملاً Non-invasive است.



چرا Radiometric برای شرایط سخت مناسب است؟

چون Sensor با Process تماس ندارد.

در نتیجه:

Pressure داخل Tank مستقیماً محدودیت Sensor Process Connection نیست.

Temperature Process نیز Detector را به شکل مستقیم درگیر نمی‌کند.

Corrosion، Abrasion، Viscosity و Toxicity Process هم کمتر مشکل ایجاد می‌کنند.

Endress+Hauser Gammapilot را دقیقاً برای شرایط Extreme مانند Corrosion، Abrasion، Viscosity و Toxicity و Processهای بسیار سخت معرفی می‌کند.



Radiometric چه چیزهایی را اندازه‌گیری می‌کند؟

بسته به طراحی می‌تواند:

Continuous Level

Point Level

Interface

Density

را اندازه‌گیری کند.

این قابلیت باعث می‌شود Radiometric فقط یک Level Sensor ساده نباشد.



Radiometric در چه تجهیزاتی کاربرد دارد؟

در Processهایی مثل:

Reactor

Autoclave

Separator

Cyclone

Acid Tank

High Pressure Vessel

Slurry Vessel

Coking Application

Mining

و Chemical Processهای بسیار سخت.



Radiometric برای جامدات هم مناسب است؟

بله.

Radiometric می‌تواند برای:

Liquid

Solid

Sludge

Suspension

و Slurry

استفاده شود.



مزایای Radiometric

کاملاً Non-contact و Non-invasive است.

هیچ Process Connection لازم ندارد.

برای Pressure بسیار بالا مناسب است.

برای Temperature بسیار بالا مناسب است.

برای سیالات خورنده مناسب است.

برای مواد بسیار ویسکوز یا چسبنده مناسب است.

برای Vesselهای با Geometry بسیار سخت قابل استفاده است.

می‌تواند Level، Interface و Density را اندازه بگیرد.



محدودیت‌های Radiometric

بزرگ‌ترین محدودیت، استفاده از Source Radioactive است.

بنابراین نیاز به:

مجوزهای قانونی

Radiation Safety

Training

Inspection

Controlled Area

Source Management

و برنامه Disposal

وجود دارد.

هزینه سیستم نیز معمولاً بیشتر از Level Measurementهای معمولی است.

به همین دلیل Radiometric اغلب زمانی انتخاب می‌شود که روش‌های ساده‌تر قابل استفاده نباشند.



آیا Radiation وارد محصول می‌شود؟

Gamma Radiation از Process عبور می‌کند، اما Source به خود Product تماس ندارد.

میزان Radiation و طراحی سیستم تحت ضوابط ایمنی خاص تعیین می‌شود.

این موضوع باید توسط Radiation Safety Specialist و مقررات محلی مدیریت شود.



Source Container چیست؟

Radioactive Source آزاد و بدون حفاظت کنار Tank قرار نمی‌گیرد.

داخل یک Source Container با Shielding مناسب قرار دارد.

Radiation معمولاً فقط در جهت موردنیاز Measurement باز می‌شود و در جهات دیگر تا حد زیادی Shield می‌شود.

Endress+Hauser نیز Source Container را بخش مهم سیستم Radiometric معرفی می‌کند که Radiation را در جهت Measurement هدایت می‌کند.



Radiometric برای Point Level

در Point Level Detection، Source و Detector در ارتفاع مشخص نصب می‌شوند.

وقتی Product به آن ارتفاع برسد، مقدار Radiation دریافتی تغییر می‌کند.

Electronics از این تغییر برای High یا Low Level Switching استفاده می‌کند.



Radiometric برای Continuous Level

در Continuous Measurement معمولاً Detector طولی یا مجموعه‌ای از Detectorها بخش قابل توجهی از Height را پوشش می‌دهند.

هرچه Product بیشتر Detector Path را بپوشاند، میزان جذب Radiation تغییر می‌کند.

از این تغییر Level محاسبه می‌شود.



Radiometric و Density Measurement

اگر Geometry و Level ثابت باشند، تغییر Density باعث تغییر مقدار Radiation Absorption می‌شود.

به همین دلیل Gamma System می‌تواند برای Density Measurement نیز استفاده شود.

در Slurry و Processهای سخت این قابلیت بسیار مهم است.



Interface، Servo و Radiometric چه زمانی انتخاب می‌شوند؟

اگر دو Liquid با Dielectric متفاوت داریم:

GWR گزینه مهمی است.

اگر تفاوت Density مناسب است:

Displacer یا DP می‌تواند مناسب باشد.

اگر Storage Tank و Measurement بسیار دقیق داریم:

Radar Tank Gauging یا Servo Gauge مطرح می‌شوند.

اگر Level و Density و Interface همزمان اهمیت دارند:

Servo می‌تواند جذاب باشد.

اگر Process آن‌قدر سخت است که Sensor Contact یا Process Connection ممکن نیست:

Radiometric وارد بازی می‌شود.



Tank Gauging با Radar 80 GHz

یکی از کاربردهای مهم 80 GHz، High Accuracy Tank Gauging است.

Beam باریک کمک می‌کند Radar Signal از Obstructionهای نزدیک Tank Wall دور بماند.

Endress+Hauser برای NMR81 به Beam حدود 3° اشاره می‌کند و آن را برای High Accuracy و Custody Transfer توسعه داده است.



80 GHz در Narrow Vessel

در Tankهای باریک، Beam باز می‌تواند سریع به دیواره برسد.

با Beam باریک 80 GHz امکان نصب در Geometryهای کوچک‌تر و فضای محدود بیشتر می‌شود.

این یکی از مزایای مهم فرکانس بالاتر است.



80 GHz و Internal Structure

اگر Tank پر از:

Pipe

Heating Coil

Agitator

Baffle

و Nozzle

باشد، Beam باریک احتمال برخورد با آنها را کاهش می‌دهد.

اما Sensor Placement همچنان مهم است.

80 GHz جای Installation Engineering را نمی‌گیرد.



آیا Radar 80 GHz Density را اندازه می‌گیرد؟

خیر، Free Space Radar اساساً Distance/Level را اندازه می‌گیرد.

برای Density باید از Sensor یا Measurement دیگری استفاده شود.

در Tank Gauging ممکن است Level Radar با Density و Temperature Measurementهای دیگر ترکیب شود.



چند Sensor در Tank Gauging استفاده می‌شود؟

بسته به Application ممکن است یک سیستم شامل موارد زیر باشد:

Radar Tank Gauge

Average Temperature Sensor

Pressure Transmitter

Water Interface Sensor

Servo Gauge

Tank Side Monitor

Communication Unit

و Software Inventory Management.

پس Tank Gauging را نباید فقط با «یک Level Transmitter دقیق» یکی دانست.



Tank Side Monitor چیست؟

Tank Side Monitor یا Tank Hub اطلاعات Sensorهای مختلف Tank را جمع‌آوری می‌کند.

مثلاً:

Level

Temperature

Pressure

Water Level

و Status.

بعد این اطلاعات به Control System یا Inventory Software ارسال می‌شوند.



Temperature Profile چرا مهم است؟

در Tankهای بزرگ، Temperature در تمام ارتفاع یکسان نیست.

ممکن است لایه‌های مختلف Product دمای متفاوتی داشته باشند.

برای محاسبه Standard Volume باید Average Product Temperature دقیق مشخص شود.

به همین دلیل Multi-point Temperature Sensor در Tank Gauging رایج است.



Density Profile چرا مهم است؟

در بعضی Tankها Product یکنواخت نیست.

ممکن است:

Stratification

Water Layer

یا اختلاف Density در Height

وجود داشته باشد.

Servo Gauge می‌تواند در بعضی سیستم‌ها Density Profile را اندازه‌گیری کند.



Overfill Protection و Tank Gauging

Tank Gauge دقیق نباید الزاماً تنها ابزار Overfill Protection باشد.

در Tankهای مهم معمولاً یک High-High Level Switch مستقل یا Safety System جداگانه در نظر گرفته می‌شود.

این موضوع Principle of Independence را تقویت می‌کند.

مثلاً:

Radar Tank Gauge برای Inventory

و Vibronic High-High Switch برای Overfill Protection.



کدام روش Maintenance کمتری دارد؟

Free Space Radar معمولاً کمترین Maintenance مکانیکی را دارد.

Servo دارای Wire، Drum و Displacer است.

Radiometric Contact ندارد، اما Radiation Safety و Source Management دارد.

GWR Probe داخل Process است و ممکن است Build-up داشته باشد.

پس Maintenance فقط Mechanical Cleaning نیست؛ نوع تکنولوژی مسئولیت‌های متفاوتی ایجاد می‌کند.



کدام روش برای Extreme Pressure بهترین است؟

Radiometric یکی از قوی‌ترین گزینه‌هاست چون Measurement کاملاً بیرون Vessel انجام می‌شود.

Radar و GWR نیز مدل‌های High Pressure دارند، اما Process Connection و Seal محدودیت طراحی دارند.

در Processهایی که هیچ Penetration قابل قبول نیست، Radiometric مزیت خاص دارد.



کدام روش برای Extreme Temperature بهترین است؟

باز هم Radiometric می‌تواند مزیت زیادی داشته باشد، چون Detector خارج Process است.

Endress+Hauser برای Gammapilot از نبود محدودیت مستقیم Process Temperature/Pressure به دلیل Non-invasive بودن روش یاد می‌کند.

البته شرایط محیطی خود Detector و Source Container همچنان باید در محدوده مجاز باشند.



کدام روش برای Corrosive Service مناسب‌تر است؟

اگر امکان Non-contact Measurement وجود دارد، Radar مزیت دارد.

اگر Process بسیار خورنده و شرایط آن‌قدر سخت باشد که حتی Nozzle یا Antenna Arrangement دشوار باشد، Radiometric می‌تواند استفاده شود.



کدام روش برای Interface نفت و آب بهتر است؟

معمولاً GWR یکی از گزینه‌های بسیار قوی است، به‌خصوص اگر Dielectric اختلاف مناسبی داشته باشد.

اگر Density Difference قابل اعتماد باشد، Displacer و DP هم قابل استفاده هستند.

در Tank Gauging خاص، Servo نیز می‌تواند Water Interface را اندازه‌گیری کند.



80 GHz، Servo یا Radiometric؛ کدام پیشرفته‌تر است؟

این سؤال اساساً اشتباه است 😄

هرکدام مشکل متفاوتی را حل می‌کنند.

80 GHz Radar برای Non-contact Distance Measurement بسیار دقیق و Beam باریک عالی است.

Servo برای Level، Interface و Density با مکانیزم Electromechanical مناسب است.

Radiometric برای زمانی است که Process Conditions اجازه استفاده راحت از Sensorهای معمول را نمی‌دهند.

پس «پیشرفته‌تر» بودن مهم نیست.

تناسب با Application مهم است.



اشتباهات رایج در روش‌های پیشرفته Level Measurement

تصور اینکه 80 GHz همیشه بهتر از تمام Frequencyهای دیگر است.

تصور اینکه هر Radar 80 GHz برای Custody Transfer مناسب است.

استفاده از GWR Interface بدون بررسی Dielectric Upper Liquid.

استفاده از DP Interface بدون بررسی تغییر Density.

فرض اینکه Tank Gauging فقط Level Measurement است.

نادیده گرفتن Temperature Compensation در Inventory.

استفاده از Servo بدون توجه به Maintenance مکانیکی.

انتخاب Radiometric برای Application ساده‌ای که Radar یا DP به‌راحتی حل می‌کند.

نادیده گرفتن الزامات قانونی Radiation Source.

و استفاده از یک Sensor واحد برای Control، Inventory و Safety بدون بررسی Independence.



برای انتخاب سیستم پیشرفته Level چه اطلاعاتی لازم است؟

نوع Product.

Top Level یا Interface.

تعداد فازها.

Density هر فاز.

Dielectric Constant.

Pressure.

Temperature.

Foam.

Vapor.

Viscosity.

Corrosion.

Tank Height.

Tank Diameter.

Internal Structure.

Required Accuracy.

Inventory یا Process Control.

Custody Transfer Requirement.

Water Bottom Measurement.

Density Measurement.

Hazardous Area.

SIL Requirement.

Overfill Protection.

Maintenance Philosophy.

و Regulatory Requirements.



جمع‌بندی

روش‌های پیشرفته Level Measurement زمانی اهمیت پیدا می‌کنند که اندازه‌گیری ساده ارتفاع دیگر کافی نباشد.

در Interface Measurement هدف تشخیص مرز بین دو ماده است. GWR با تحلیل Echoهای حاصل از Dielectric Boundary یکی از مهم‌ترین راهکارهای این کاربرد است. Emerson نیز GWR را برای Level و Interface Measurement معرفی می‌کند.

در Tank Gauging علاوه بر Level، اطلاعاتی مثل Temperature، Density، Volume و Water Interface می‌توانند برای Inventory و Custody Transfer اهمیت داشته باشند.

در Radar 80 GHz Beam باریک یکی از مهم‌ترین مزایا است و کمک می‌کند Measurement در Tankهای باریک یا دارای Internal Structure مطمئن‌تر شود. با این حال 80 GHz همیشه بهترین Frequency برای هر Application نیست.

در Servo Tank Gauging یک Displacer توسط سیستم Servo کنترل می‌شود و می‌توان Level، Interface و در برخی سیستم‌ها Density را با دقت بالا اندازه‌گیری کرد. Endress+Hauser Proservo NMS81 نیز برای Liquid Level، Interface و Density طراحی شده است.

و در Radiometric Measurement Radiation از بیرون Vessel عبور داده می‌شود و میزان جذب آن برای تعیین Level، Point Level، Interface یا Density استفاده می‌شود. این روش برای Processهای بسیار سخت که سایر تکنولوژی‌ها محدودیت دارند، یکی از خاص‌ترین گزینه‌هاست.

پس در سطح حرفه‌ای Level Measurement دیگر سؤال فقط این نیست:

«سطح مخزن چند متر است؟»

ممکن است سؤال واقعی این باشد:

«سطح کجاست، Interface کجاست، چه مقدار محصول واقعی داریم، Density چقدر است و آیا این Measurement برای کنترل، ایمنی یا تجارت به اندازه کافی دقیق است؟»

و پاسخ به همین سؤال تعیین می‌کند که باید سراغ GWR، Tank Gauging Radar، 80 GHz، Servo یا Radiometric برویم.
