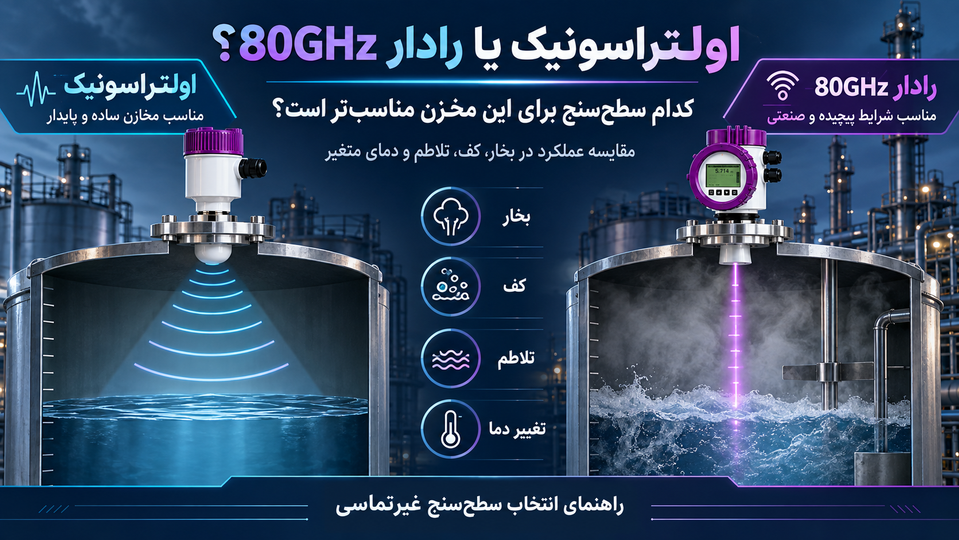

اولتراسونیک یا رادار 80GHz؟ راهنمای کامل انتخاب سطحسنج مناسب برای مخزن
سطحسنج Ultrasonic و Radar 80GHz هر دو بهصورت غیرتماسی سطح را اندازهگیری میکنند اما اولتراسونیک از موج صوتی و رادار از موج الکترومغناطیسی استفاده میکند. Ultrasonic برای مخازن ساده، سطح آرام و شرایط پایدار گزینهای اقتصادی است، در حالی که Radar در برابر بسیاری از تغییرات دما، فشار و شرایط فضای بالای محصول مقاومتر است. فناوری 80GHz نیز به دلیل Beam باریک برای مخازن دارای موانع داخلی و فضای نصب محدود مزیت دارد. با این حال 80GHz همیشه بهترین گزینه نیست و عواملی مانند Foam، Vapor، Dielectric Constant، تلاطم، هندسه مخزن و شرایط نصب باید قبل از انتخاب بررسی شوند.
اندازهگیری سطح مایعات و مواد جامد یکی از مهمترین بخشهای ابزار دقیق در مخازن، سیلوها و فرآیندهای صنعتی است. برای این کار فناوریهای مختلفی وجود دارد، اما دو روش غیرتماسی که بسیار زیاد با یکدیگر مقایسه میشوند عبارتاند از:
Ultrasonic Level Measurement
و
80 GHz Radar Level Measurement
هر دو روش بدون تماس مستقیم با سیال میتوانند فاصله تا سطح را اندازهگیری کنند، اما اصل اندازهگیری آنها کاملاً متفاوت است و همین تفاوت باعث میشود عملکردشان در شرایطی مانند بخار، کف، تلاطم، تغییر دما، فشار، گردوغبار و وجود تجهیزات داخلی مخزن یکسان نباشد.
بنابراین سؤال درست این نیست که «رادار بهتر است یا اولتراسونیک؟»
بلکه باید پرسید:
برای شرایط واقعی این مخزن، کدام فناوری مناسبتر است؟
سطحسنج غیرتماسی چیست؟
در روش Non-Contact Level Measurement، سنسور در بالای مخزن نصب میشود و برای اندازهگیری سطح نیازی به تماس فیزیکی با محصول ندارد.
سنسور سیگنالی را به سمت سطح ارسال میکند، انعکاس آن را دریافت کرده و فاصله بین سنسور و سطح محصول را محاسبه میکند.
اگر ارتفاع مرجع مخزن را H و فاصله اندازهگیریشده تا سطح را d در نظر بگیریم:
Level = H − d
یا:
L = H − d
پس تفاوت اصلی رادار و اولتراسونیک در نوع سیگنالی است که برای محاسبه همین فاصله استفاده میکنند.
سطحسنج اولتراسونیک چگونه کار میکند؟
Ultrasonic Level Transmitter از امواج صوتی با فرکانس بالاتر از محدوده شنوایی انسان استفاده میکند.
سنسور یک پالس صوتی به سمت سطح ارسال میکند.
موج:
- از فضای بالای مخزن عبور میکند.
- به سطح محصول برخورد میکند.
- بازتاب میشود.
- دوباره به سنسور برمیگردد.
دستگاه زمان رفت و برگشت موج را اندازهگیری میکند و از آن برای محاسبه فاصله استفاده میکند.
فرمول ساده:
d = c × t / 2
که در آن:
d = فاصله سنسور تا سطح
c = سرعت صوت در محیط
t = زمان رفت و برگشت موج
تقسیم بر 2 به این دلیل است که موج یک بار مسیر رفت و یک بار مسیر برگشت را طی کرده است.
چرا سرعت صوت در اندازهگیری اولتراسونیک مهم است؟
اولتراسونیک برای محاسبه فاصله به سرعت انتشار صوت وابسته است.
سرعت صوت در گاز به شرایط محیط بستگی دارد و بهویژه دما و ترکیب گاز فضای بالای سطح میتوانند روی آن اثر بگذارند.
به همین دلیل بسیاری از سطحسنجهای Ultrasonic دارای سنسور Temperature Compensation هستند.
اما در فرآیندهای دشوار، تغییر شدید دما، بخار، گازهای مختلف و شرایط فضای بالای محصول همچنان میتوانند اندازهگیری را پیچیده کنند. Emerson نیز تغییرات دما، بخار، گاز، تلاطم و کف را از عواملی معرفی میکند که میتوانند روی انتشار پالس اولتراسونیک اثر بگذارند.
مزایای سطحسنج اولتراسونیک
در شرایط مناسب، Ultrasonic یک فناوری ساده و کاربردی است.
مزایای مهم آن عبارتاند از:
- اندازهگیری غیرتماسی
- بدون قطعات متحرک
- نصب نسبتاً ساده
- مناسب برای آب و فاضلاب
- مناسب برای مخازن باز
- مناسب برای کاربردهای نسبتاً ساده
- هزینه مناسب در بسیاری از پروژهها
- عدم تماس سنسور با سیال خورنده در برخی کاربردها
برای مخزنی با سطح نسبتاً آرام، بخار کم و شرایط محیطی پایدار، اولتراسونیک میتواند انتخاب بسیار خوبی باشد.
محدودیتهای سطحسنج اولتراسونیک
از آنجا که موج صوتی باید از فضای گازی بالای محصول عبور کند، هر عاملی که این مسیر را تغییر دهد میتواند روی اندازهگیری اثر بگذارد.
از جمله:
- تغییر شدید دما
- بخار و Steam
- تغییر ترکیب گاز
- جریان شدید هوا
- کف زیاد
- تلاطم سطح
- موانع داخلی
- Condensation روی سنسور
- گردوغبار در برخی کاربردها
همچنین چون موج صوتی برای انتقال به یک محیط نیاز دارد، Ultrasonic برای خلأ کامل مناسب نیست.
سطحسنج راداری چگونه کار میکند؟
Radar Level Transmitter بهجای موج صوتی از امواج الکترومغناطیسی مایکروویو استفاده میکند.
امواج رادار از آنتن به سمت سطح محصول ارسال میشوند.
وقتی موج به سطح میرسد، بخشی از انرژی آن بازتاب میشود و به سنسور برمیگردد.
دستگاه از اطلاعات سیگنال بازگشتی برای تعیین فاصله تا سطح استفاده میکند.
برخلاف اولتراسونیک، انتشار موج رادار به سرعت صوت در هوای بالای مخزن وابسته نیست.
به همین دلیل تغییر بسیاری از شرایط فرآیندی تأثیر بسیار کمتری روی نتیجه اندازهگیری دارد.
رادار 80GHz چیست؟
عبارت 80 GHz Radar به سطحسنجهای راداری با فرکانس کاری در محدوده تقریبی 80 گیگاهرتز اشاره دارد.
یکی از مهمترین ویژگیهای این فناوری، طول موج کوتاهتر و در نتیجه امکان ایجاد پرتو بسیار متمرکزتر است.
هرچه Beam Angle باریکتر باشد، سنسور میتواند ناحیه کوچکتری از داخل مخزن را هدف قرار دهد.
این ویژگی مخصوصاً در مخازنی که دارای:
- Agitator
- Ladder
- Heating Coil
- Pipe
- Baffle
- تجهیزات داخلی
هستند بسیار مفید است.
VEGA نیز تمرکز بالای سیگنال را یکی از مزایای اصلی فناوری 80GHz معرفی میکند.
چرا Beam Angle در رادار اهمیت دارد؟
فرض کنید داخل یک مخزن چندین لوله، همزن و سازه فلزی وجود دارد.
اگر سیگنال اندازهگیری گسترده باشد، ممکن است با این تجهیزات برخورد کرده و Echoهای مزاحم ایجاد کند.
اما یک پرتو باریک میتواند تقریباً فقط سطح مورد نظر را هدف قرار دهد.
این موضوع باعث میشود:
- False Echo کمتر شود
- نصب نزدیک دیواره سادهتر شود
- اندازهگیری در مخازن باریک بهتر انجام شود
- تأثیر برخی موانع داخلی کاهش پیدا کند
البته محل نصب صحیح همچنان اهمیت زیادی دارد.
تفاوت اصلی Ultrasonic و Radar
مهمترین تفاوت آنها نوع موج است.
Ultrasonic
از موج صوتی استفاده میکند.
Radar
از موج الکترومغناطیسی استفاده میکند.
همین تفاوت باعث میشود شرایط فضای بالای مخزن تأثیر متفاوتی بر هر فناوری داشته باشد.
تأثیر تغییر دما
Ultrasonic
سرعت صوت با دما تغییر میکند.
به همین دلیل دستگاه باید Temperature Compensation انجام دهد.
تغییر شدید یا گرادیان دمایی در مسیر صوت میتواند اندازهگیری را دشوارتر کند.
Radar
امواج رادار نسبت به تغییر دمای فضای مخزن بسیار کمتر حساس هستند.
VEGA رادار را در مقایسه با Ultrasonic مستقلتر از نوسانات دما معرفی میکند.
در فرآیندهایی با تغییر دمای قابل توجه، رادار معمولاً مزیت بیشتری دارد.
تأثیر فشار فرآیند
Ultrasonic معمولاً محدودیت بیشتری در فشار فرآیند دارد، زیرا طراحی سنسور و مسیر انتشار صوت باید با فضای بالای مخزن سازگار باشد.
Radar میتواند در طیف وسیعتری از شرایط فشار استفاده شود و عملکرد اندازهگیری آن مستقیماً وابسته به فشار گاز بالای محصول نیست.
عملکرد در Vacuum
برای انتقال موج صوتی، وجود محیط گازی ضروری است.
بنابراین در خلأ کامل:
Ultrasonic نمیتواند بهصورت معمول کار کند.
اما امواج الکترومغناطیسی رادار برای انتشار به هوا نیاز ندارند.
در نتیجه برای Vacuum Application، Radar انتخاب بسیار مناسبتری است.
بخار چه تأثیری دارد؟
یکی از شرایط دشوار در مخازن صنعتی وجود Vapor یا Steam است.
بخار میتواند روی انتشار موج صوتی اثر بگذارد و باعث کاهش کیفیت Echo اولتراسونیک شود.
رادار معمولاً مقاومت بیشتری در برابر چنین تغییراتی دارد، اما این به معنی آن نیست که هر رادار 80GHz در هر نوع بخار و شرایط فرآیندی بهترین انتخاب است.
حتی در خانواده Radar نیز فرکانس مناسب باید بر اساس کاربرد انتخاب شود. Emerson برای برخی Reactor و Mixing Tankها اشاره میکند که در شرایط شدیدتر Vapor و Foam، گاهی فرکانسهایی مانند 26GHz میتوانند نسبت به 80GHz مناسبتر باشند.
پس عبارت «80GHz همیشه بهترین رادار است» صحیح نیست.
کف یا Foam؛ کدام فناوری بهتر است؟
Foam یکی از پیچیدهترین شرایط اندازهگیری سطح است.
نوع کف بسیار مهم است.
کف میتواند:
- بسیار سبک باشد
- بسیار متراکم باشد
- خشک یا مرطوب باشد
- سیگنال را جذب کند
- یا یک سطح بازتابی مستقل ایجاد کند
Ultrasonic ممکن است Echo را از روی Foam دریافت کند یا در Foam متراکم دچار تضعیف شدید شود.
Radar نیز میتواند تحت تأثیر Foam قرار گیرد.
نکته مهم این است که فرکانس بالاتر الزاماً به معنی عبور بهتر از کف نیست.
VEGA توضیح میدهد که طول موج کوتاهتر 80GHz میتواند نسبت به کف تضعیف بیشتری داشته باشد؛ هرچند در برخی سنسورهای دارای Dynamic Range بالا، این اثر با حساسیت زیاد دستگاه جبران میشود.
بنابراین در کاربردهای Foam شدید باید نوع فوم و مدل دقیق سنسور بررسی شود.
سطح متلاطم یا Turbulence
تلاطم سطح باعث پخش شدن انرژی سیگنال بازگشتی میشود.
در Ultrasonic ممکن است Echo ناپایدار شود.
Radarهای صنعتی با Signal Processing مناسب معمولاً عملکرد خوبی در چنین شرایطی دارند، اما تلاطم بسیار شدید حتی برای رادار نیز میتواند چالش ایجاد کند.
Emerson اشاره میکند که سطح بسیار Turbulent میتواند باعث از دست رفتن بخشی از سیگنال بازگشتی Radar شود.
بنابراین هیچ فناوری کاملاً مصون نیست.
گردوغبار چه تأثیری دارد؟
در سیلوهای مواد جامد، فضای داخل مخزن ممکن است دارای گردوغبار زیادی باشد.
Ultrasonic میتواند تحت تأثیر گردوغبار شدید قرار بگیرد.
Radar معمولاً گزینه مناسبی برای بسیاری از کاربردهای Solids است، بهخصوص زمانی که فناوری و فرکانس متناسب با ماده انتخاب شود.
اما سطح مواد جامد معمولاً نامنظم است و زاویه سطح، Dielectric Constant و نحوه پرشدن سیلو نیز باید بررسی شوند.
Condensation و رسوب روی سنسور
تجمع رطوبت، آلودگی یا مواد روی سطح سنسور میتواند روی اندازهگیری تأثیر بگذارد.
در Ultrasonic، Buildup روی Face سنسور ممکن است باعث تضعیف یا تغییر مسیر سیگنال شود.
رادارهای جدید با پردازش سیگنال مناسب در بسیاری از موارد تحمل بیشتری نسبت به Buildup دارند.
اما رسوب بسیار شدید روی هر سنسوری میتواند مشکل ایجاد کند.
چه زمانی اولتراسونیک انتخاب خوبی است؟
Ultrasonic میتواند گزینه بسیار مناسبی باشد اگر:
- مخزن ساده باشد
- سطح نسبتاً آرام باشد
- بخار زیادی وجود نداشته باشد
- تغییر دمای شدید وجود نداشته باشد
- فشار تقریباً اتمسفریک باشد
- Range زیاد نباشد
- Foam شدید وجود نداشته باشد
- هزینه پروژه اهمیت زیادی داشته باشد
نمونههای رایج:
- مخازن آب
- حوضچهها
- کانالهای باز
- برخی کاربردهای فاضلاب
- مخازن ساده ذخیره
در چنین شرایطی هزینه بیشتر Radar همیشه توجیه فنی ندارد.
Endress+Hauser نیز تأکید میکند که Radar راهحل یکسان برای تمام کاربردها نیست و Ultrasonic همچنان در برخی کاربردها گزینه مناسبتری است.
چه زمانی رادار 80GHz انتخاب بهتری است؟
80GHz Radar معمولاً زمانی جذابتر میشود که:
- مخزن باریک باشد
- موانع داخلی وجود داشته باشد
- Beam بسیار متمرکز نیاز باشد
- دمای فرآیند تغییر کند
- فشار فرآیند بالا یا متغیر باشد
- Vacuum وجود داشته باشد
- محیط بالای محصول برای Ultrasonic نامناسب باشد
- نصب از طریق Process Connection کوچک انجام شود
- نیاز به اندازهگیری دقیقتر و پایدارتر وجود داشته باشد
آیا 80GHz همیشه بهتر از Radarهای فرکانس پایینتر است؟
خیر.
این نکته خیلی مهم است.
80GHz به دلیل Beam باریک مزایای بسیار خوبی دارد، اما انتخاب فرکانس Radar باید با توجه به شرایط فرآیند انجام شود.
در بعضی شرایط شامل:
- Foam خاص
- Vapor شدید
- Condensation
- Dielectric بسیار پایین
- سطح بسیار دشوار
ممکن است یک فرکانس دیگر مناسبتر باشد.
Endress+Hauser نیز اشاره میکند که 80GHz در همه فرآیندها جواب یکسانی نیست و بسته به کاربرد، حتی 26GHz یا 6GHz میتوانند انتخاب مناسبتری باشند.
FMCW در رادار چیست؟
بسیاری از Radar Level Transmitterهای مدرن از روش:
FMCW = Frequency Modulated Continuous Wave
استفاده میکنند.
در این روش سنسور به جای یک پالس ساده، فرکانس سیگنال را در یک محدوده مشخص تغییر میدهد.
اختلاف فرکانسی بین موج ارسالشده و Echo برگشتی پردازش شده و فاصله محاسبه میشود.
این فناوری امکان اندازهگیری دقیق فاصله را فراهم میکند.
Dielectric Constant چه اهمیتی در رادار دارد؟
در اندازهگیری Radar، مقدار انرژی بازتابشده از سطح به خصوصیات الکتریکی ماده مرتبط است.
یکی از پارامترهای مهم:
Dielectric Constant یا εr
است.
بهطور کلی، موادی با εr بسیار پایین میتوانند Echo ضعیفتری ایجاد کنند.
سنسورهای جدید با Dynamic Range بالاتر میتوانند در بسیاری از این کاربردها عملکرد بهتری داشته باشند.
پس هنگام انتخاب Radar برای Hydrocarbonها، پودرها یا موادی با Dielectric پایین باید این مشخصه بررسی شود.
Dead Zone یا Blocking Distance چیست؟
هیچ سنسور غیرتماسی نمیتواند الزاماً از سطح آنتن تا صفر میلیمتر را اندازهگیری کند.
معمولاً یک محدوده نزدیک سنسور وجود دارد که اندازهگیری در آن محدود یا غیرممکن است.
این محدوده با اصطلاحاتی مانند:
- Dead Zone
- Blocking Distance
- Near Zone
شناخته میشود.
هنگام انتخاب سنسور باید بررسی شود که حداکثر سطح محصول وارد این ناحیه نشود.
محل نصب سنسور چه اهمیتی دارد؟
حتی بهترین Radar یا Ultrasonic اگر در محل اشتباه نصب شود ممکن است اندازهگیری مناسبی نداشته باشد.
سنسور نباید بدون بررسی در مقابل:
- ورودی Fill
- Agitator
- Ladder
- دیواره بسیار نزدیک
- Heating Coil
- Internal Structure
نصب شود.
در Radar 80GHz Beam باریک میتواند بسیاری از مشکلات مربوط به Internal Obstruction را کاهش دهد، اما محل نصب همچنان اهمیت دارد.
چرا نباید Range تنها معیار انتخاب باشد؟
یکی از اشتباهات رایج این است که گفته شود:
«مخزن 10 متر است؛ هر سنسوری که Range آن بیشتر از 10 متر باشد مناسب است.»
اما Range فقط یکی از معیارهای انتخاب است.
عوامل مهمتر شامل:
- نوع محصول
- Dielectric Constant
- Foam
- Vapor
- Turbulence
- Temperature
- Pressure
- Vacuum
- Internal Obstructions
- Process Connection
- Tank Geometry
- Buildup
- Accuracy
هستند.
ممکن است دو سنسور Range یکسان داشته باشند اما عملکردشان در یک مخزن کاملاً متفاوت باشد.
یک مثال عملی
فرض کنید مخزنی برای ذخیره آب داریم.
شرایط:
- فشار اتمسفریک
- دمای تقریباً ثابت
- بدون بخار شدید
- سطح نسبتاً آرام
- بدون همزن
در این شرایط:
Ultrasonic میتواند کاملاً منطقی و اقتصادی باشد.
حالا مخزن دوم را تصور کنید:
- Reactor
- دمای متغیر
- بخار
- Agitator
- Baffle
- فضای نصب محدود
- نیاز به Accuracy بالا
در این شرایط یک Radar مناسب، و در بسیاری از موارد 80GHz Radar، گزینه بسیار جذابتری خواهد بود.
مقایسه خلاصه Ultrasonic و 80GHz Radar
اصل اندازهگیری
Ultrasonic: موج صوتی
80GHz Radar: موج الکترومغناطیسی
وابستگی به دمای فضای بالای سطح
Ultrasonic: بیشتر
Radar: کمتر
Vacuum
Ultrasonic: نامناسب
Radar: مناسب
تمرکز Beam
Ultrasonic: معمولاً گستردهتر
80GHz Radar: بسیار متمرکز
موانع داخلی
Ultrasonic: میتواند چالشبرانگیز باشد
80GHz Radar: معمولاً بهتر قابل مدیریت است
هزینه
Ultrasonic: معمولاً اقتصادیتر در کاربردهای ساده
Radar: معمولاً سرمایهگذاری بیشتر اما مناسبتر برای فرآیندهای پیچیده
Foam
وابسته به نوع فوم و فناوری سنسور؛ هیچ پاسخ مطلقی وجود ندارد.
فلوچارت ساده انتخاب
اگر شرایط مخزن ساده است:
سطح آرام + فشار تقریباً اتمسفریک + بخار کم + تغییر دمای کم
→ Ultrasonic را بررسی کنید.
اگر:
بخار، Vacuum، تغییر دما و فشار، موانع داخلی یا هندسه پیچیده وجود دارد
→ Radar را جدیتر بررسی کنید.
اگر:
مخزن باریک، Process Connection کوچک یا موانع داخلی متعدد وجود دارد
→ 80GHz Radar میتواند مزیت مهمی داشته باشد.
اما اگر Foam یا Vapor بسیار خاص و شدید است:
→ فرکانس Radar و مدل دستگاه باید دقیقاً براساس Application انتخاب شود و صرفاً عبارت 80GHz کافی نیست.
جمعبندی
Ultrasonic و 80GHz Radar هر دو فناوریهای غیرتماسی برای اندازهگیری سطح هستند، اما عملکرد آنها بر اساس دو اصل فیزیکی متفاوت است.
Ultrasonic از موج صوتی استفاده میکند و برای بسیاری از مخازن ساده، آب و فاضلاب و کاربردهای پایدار گزینهای اقتصادی و مناسب است.
در مقابل، Radar از امواج الکترومغناطیسی استفاده میکند و کمتر تحت تأثیر عواملی مانند تغییر دما، فشار و Vacuum قرار میگیرد.
Radar 80GHz نیز به دلیل Beam بسیار متمرکز در مخازن باریک، Process Connectionهای کوچک و محیطهایی با موانع داخلی مزیت قابل توجهی دارد.
با این حال، نه Radar و نه Ultrasonic برای همه کاربردها بهترین نیستند. حتی در میان Radarها نیز 80GHz همیشه انتخاب مطلق نیست و شرایطی مانند Foam، Vapor، Condensation، نوع محصول و Dielectric Constant باید بررسی شوند.
بنابراین انتخاب صحیح Level Transmitter باید بر اساس شرایط واقعی فرآیند انجام شود، نه فقط Range یا قیمت تجهیز.
سوالات متداول
رادار بهتر است یا اولتراسونیک؟
هیچکدام بهصورت مطلق بهتر نیستند. برای مخازن ساده Ultrasonic میتواند اقتصادی و مناسب باشد، اما در شرایط پیچیدهتر Radar معمولاً مزایای بیشتری دارد.
مهمترین مزیت رادار 80GHz چیست؟
یکی از مهمترین مزایای آن Beam بسیار متمرکز است که کمک میکند Echoهای ناشی از موانع داخلی کمتر شوند.
آیا Ultrasonic در Vacuum کار میکند؟
خیر؛ موج صوتی برای انتشار به یک محیط نیاز دارد و در خلأ کامل امکان انتقال معمول موج صوتی وجود ندارد.
آیا بخار روی Ultrasonic تأثیر دارد؟
بله. Vapor، Steam، تغییر دما و ترکیب گاز میتوانند روی سرعت و مسیر انتشار صوت تأثیر بگذارند.
آیا 80GHz Radar در کف همیشه بهتر است؟
خیر. نوع Foam و Dynamic Range دستگاه اهمیت دارد و در بعضی شرایط فرکانسهای پایینتر Radar ممکن است مناسبتر باشند.
برای مخزن آب ساده چه گزینهای مناسب است؟
اگر سطح آرام، دمای پایدار، بخار کم و فشار تقریباً اتمسفریک باشد، Ultrasonic میتواند گزینهای مناسب و اقتصادی باشد.
برای مخزن دارای همزن چه گزینهای بهتر است؟
Radar، بهخصوص Radar دارای Beam باریک، اغلب گزینه مناسبتری است؛ اما محل نصب، نوع محصول و شرایط فرآیند باید بررسی شوند.
