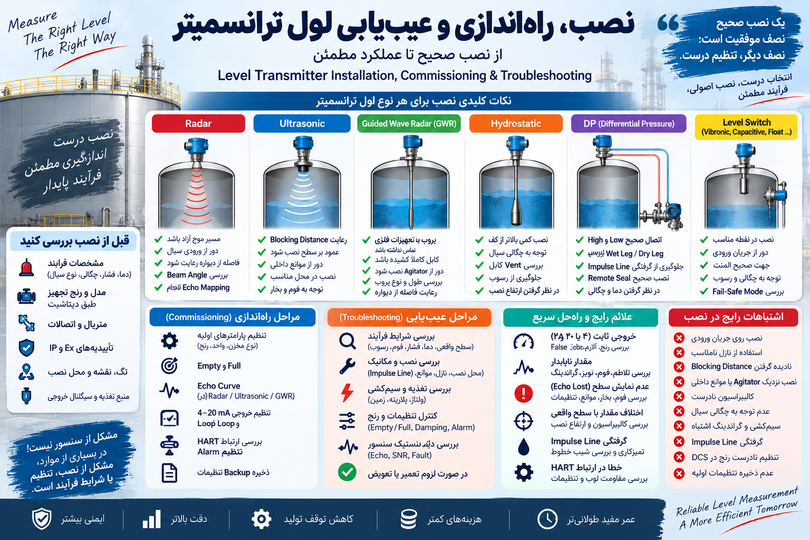

نصب، راه‌اندازی و عیب‌یابی لول ترانسمیتر؛ راهنمای کامل Level Transmitter در صنعت

حتی بهترین Level Transmitter هم اگر به‌درستی نصب یا تنظیم نشود، می‌تواند خروجی اشتباه، ناپایدار یا غیرقابل اعتماد داشته باشد.

در بسیاری از پروژه‌های صنعتی، مشکل از خود سنسور نیست؛ بلکه از مواردی مثل:

محل نصب اشتباه

Nozzle نامناسب

وجود Agitator در مسیر اندازه‌گیری

تنظیم نادرست Empty و Full

False Echo

Build-up

اشتباه در Wiring

گرفتگی Impulse Line

یا Configuration نامناسب

ناشی می‌شود.

Endress+Hauser در راهنمای نگهداری خود حتی تأکید می‌کند که بخش بزرگی از موفقیت یک سیستم Radar به نصب صحیح بستگی دارد و بسیاری از مشکلات گزارش‌شده مربوط به Installation یا Initial Calibration هستند.

بنابراین نصب و Commissioning لول ترانسمیتر باید به همان اندازه انتخاب خود تجهیز جدی گرفته شود.



قبل از نصب Level Transmitter چه چیزهایی باید بررسی شوند؟

قبل از اینکه Sensor روی Tank نصب شود، ابتدا باید مشخصات فرآیند دوباره با مشخصات تجهیز مقایسه شوند.

موارد مهم عبارت‌اند از:

نوع سیال یا ماده

Pressure

Temperature

Density

Dielectric Constant

Range

Process Connection

Material

Hazardous Area Certification

IP Rating

Power Supply

Output Signal

و شرایط محیطی.

اگر مثلاً Transmitter برای 10 bar طراحی شده باشد ولی Pressure واقعی فرآیند 20 bar باشد، حتی نصب مکانیکی صحیح هم مشکل را حل نمی‌کند.



Datasheet قبل از نصب را حتماً بررسی کنید

یکی از اشتباهات رایج این است که تجهیز مستقیماً از انبار برداشته و نصب شود.

قبل از نصب باید:

Model Code

Range

Process Connection

Flange Rating

Material

Approval

Power Supply

و Output

با Datasheet پروژه تطبیق داده شوند.

همچنین Tag Number تجهیز باید با Tag روی P&ID و Instrument Datasheet مطابقت داشته باشد.



نصب Radar Level Transmitter

Radar معمولاً در بالای مخزن نصب می‌شود و موج را به سمت سطح ماده ارسال می‌کند.

مهم‌ترین اصل این است که مسیر انتشار موج تا حد امکان آزاد باشد.

یعنی Radar نباید طوری نصب شود که Beam مستقیماً به:

Ladder

Pipe

Agitator

Heating Coil

Baffle

Temperature Sensor

یا سایر Internal Structures

برخورد کند.

Emerson نیز اشاره می‌کند که تجهیزات داخلی مخزن می‌توانند False Echo ایجاد کنند.



Radar را در مرکز مخزن نصب کنیم؟

نه همیشه.

در بسیاری از مخازن، نصب دقیقاً در مرکز ممکن است باعث بازتاب‌های ناخواسته از کف مخروطی یا هندسه متقارن مخزن شود.

محل نصب باید بر اساس:

Tank Diameter

Beam Angle

Nozzle Position

Internal Equipment

و شکل کف مخزن

انتخاب شود.

برای بعضی Radarها فاصله مشخصی از دیواره توصیه می‌شود.

Endress+Hauser نیز در راهنمای نصب Radar توصیه می‌کند Sensor از دیواره و تجهیزات داخلی فاصله مناسب داشته باشد تا Interference Echo کاهش پیدا کند.



Beam Angle چیست؟

Radar موج را مثل یک خط کاملاً باریک ارسال نمی‌کند.

سیگنال در قالب یک Beam پخش می‌شود.

هرچه Beam Angle بزرگ‌تر باشد، احتمال برخورد موج با تجهیزات داخل Tank بیشتر می‌شود.

Radarهای Frequency بالا مثل 80 GHz معمولاً Beam باریک‌تری دارند.

Endress+Hauser نیز یکی از مزایای Radarهای 80 GHz را Beam Angle کوچک‌تر و امکان نصب در فضاهای محدودتر معرفی می‌کند.



Nozzle در Radar چقدر مهم است؟

خیلی زیاد.

Nozzle بلند و باریک می‌تواند باعث بازتاب داخلی شود.

در بعضی Radarها Antenna باید تا حد مشخصی از Nozzle خارج شود.

در بعضی مدل‌ها Waveguide یا Horn داخل Nozzle قرار می‌گیرد.

نسبت:

Nozzle Diameter

به

Nozzle Length

باید با توصیه سازنده مطابقت داشته باشد.



Radar را بالای Filling Stream نصب نکنید

یکی از اشتباهات جدی این است که Radar درست بالای ورودی محصول نصب شود.

در این حالت Sensor ممکن است به‌جای سطح واقعی مخزن، جریان ورودی را تشخیص دهد.

VEGA نیز توصیه می‌کند Radar روی جریان ورودی Material نصب نشود و Sensor باید سطح واقعی محصول را ببیند.



Agitator چه مشکلی برای Radar ایجاد می‌کند؟

Bladeهای Agitator می‌توانند Echoهای متحرک ایجاد کنند.

این Echoها ممکن است Sensor را گمراه کنند.

اما Radarهای مدرن معمولاً دارای:

False Signal Suppression

Echo Mapping

و Signal Processing

هستند.

VEGA نیز در کاربردهای دارای Agitator از False Signal Suppression برای کاهش اثر تجهیزات داخلی استفاده می‌کند.



Echo Mapping چیست؟

Echo Mapping یا False Echo Suppression یعنی Sensor در زمان Commissioning بازتاب‌های ثابت داخل Tank را شناسایی کند.

مثلاً Echo ناشی از:

Pipe

Nozzle

Ladder

Heating Coil

یا Tank Wall.

بعد Electronics این Echoها را به‌عنوان سیگنال مزاحم ثبت کرده و در Measurement نادیده می‌گیرد.

این کار خصوصاً در Radar اهمیت زیادی دارد.



Echo Curve چیست؟

Echo Curve نموداری از قدرت سیگنال‌های بازگشتی در فاصله‌های مختلف است.

با مشاهده آن می‌توان فهمید:

کدام Echo مربوط به Product است.

کدام Echo مربوط به Tank Structure است.

Signal Strength چقدر است.

Noise Level چقدر است.

و Sensor کدام Echo را به‌عنوان Level انتخاب کرده است.

Emerson نیز در Commissioning Radar بررسی Echo Curve، Threshold و Signal-to-Noise Ratio را جزو مراحل اصلی Validation معرفی می‌کند.



False Echo چیست؟

False Echo یعنی Sensor بازتابی غیر از بازتاب سطح واقعی محصول را به‌عنوان Level تشخیص دهد.

این بازتاب می‌تواند از:

Nozzle

Agitator

Pipe

Ladder

Tank Bottom

Weld

Build-up

یا تجهیزات داخلی

ایجاد شود.

یکی از نشانه‌های False Echo این است که Level روی یک مقدار ثابت گیر می‌کند، حتی وقتی سطح واقعی تغییر کرده است.



راه‌حل False Echo در Radar چیست؟

ابتدا Echo Curve بررسی شود.

بعد:

Installation Position

Nozzle

Internal Obstructions

و Mapping

کنترل شود.

در صورت نیاز Threshold یا False Signal Suppression مجدداً تنظیم می‌شود.

Emerson نیز برای عیب‌یابی Radar پیشنهاد می‌کند Echo Curve و Threshold Settings بررسی شوند.



نصب Ultrasonic Level Transmitter

Ultrasonic نیز معمولاً بالای Tank نصب می‌شود.

اما چون با موج صوتی کار می‌کند، بعضی محدودیت‌های نصب آن متفاوت هستند.

Sensor باید تقریباً عمود بر سطح محصول قرار بگیرد.

مسیر موج باید از Obstructionها خالی باشد.

Sensor نباید داخل Filling Stream قرار گیرد.

و مهم‌تر از همه:

Blocking Distance باید رعایت شود.



Blocking Distance چیست؟

Ultrasonic Sensor بعد از ارسال Pulse برای مدت بسیار کوتاهی نمی‌تواند Echo برگشتی را دریافت کند.

این محدوده نزدیک Sensor به عنوان:

Blocking Distance

شناخته می‌شود.

اگر Level بیش از حد به Sensor نزدیک شود و وارد این ناحیه شود، Measurement ممکن است غیرقابل اعتماد شود.

Endress+Hauser صراحتاً توصیه می‌کند Maximum Level پایین‌تر از Blocking Distance Sensor باقی بماند.



نصب Ultrasonic روی Nozzle

Nozzle در Ultrasonic هم اهمیت زیادی دارد.

Nozzle باید تا حد امکان:

کوتاه

با قطر مناسب

و سطح داخلی صاف

باشد.

Welding Seam یا لبه‌های داخلی ممکن است Echo اضافی ایجاد کنند.

Endress+Hauser نیز در نصب Ultrasonic توصیه می‌کند Nozzle Length حداقل و سطح داخلی آن صاف باشد.



Ultrasonic را وسط Tank نصب کنیم؟

در بسیاری از موارد توصیه نمی‌شود.

مرکز Tank ممکن است باعث Reflection نامطلوب شود.

همچنین Sensor نباید نزدیک Tank Wall یا زیر Filling Point قرار گیرد.

محل نصب باید بر اساس Beam و شکل Tank انتخاب شود.



Foam و Ultrasonic

Foam می‌تواند موج صوتی را جذب کند.

در نتیجه Echo ضعیف می‌شود.

اگر Output مرتب Drop می‌کند یا Sensor Echo Lost نشان می‌دهد، یکی از مواردی که باید بررسی شود Foam است.

در چنین شرایطی ممکن است:

Location تغییر کند.

Sensitivity تنظیم شود.

یا اصلاً Technology دیگری مثل Radar مناسب‌تر باشد.



Vapor و Ultrasonic

Ultrasonic به شرایط Gas Space حساس‌تر است.

Vapor یا تغییر Temperature می‌تواند سرعت صوت را تغییر دهد.

این مسئله می‌تواند باعث Offset یا Error در Distance شود.

Temperature Compensation در بسیاری از Sensorها وجود دارد، اما در شرایط شدید ممکن است کافی نباشد.



نصب Guided Wave Radar

در GWR، Probe داخل Tank قرار می‌گیرد.

Probe می‌تواند:

Rod

Cable

یا Coaxial

باشد.

مهم‌ترین نکته این است که Probe نباید با تجهیزات فلزی اطراف تماس پیدا کند.

Emerson نیز می‌گوید GWR Probe نباید مستقیماً با Metallic Object تماس داشته باشد، چون Signal را مختل می‌کند.



فاصله GWR از دیواره مهم است؟

بله.

فاصله Probe از:

Tank Wall

Pipe

Agitator

و Internal Structure

باید با توصیه سازنده مطابق باشد.

اگر Probe بیش از حد نزدیک به فلز باشد، Echoهای ناخواسته ایجاد می‌شوند.



Cable Probe باید کشیده باشد

در GWRهای Cable Type، کابل نباید شل باشد.

VEGA توصیه می‌کند Cable کاملاً کشیده و Taut باشد؛ Slack می‌تواند False Signal و Measurement Error ایجاد کند.



GWR روی Nozzle

اگر GWR روی Nozzle نصب می‌شود، بخش Rigid Probe باید با Nozzle Geometry سازگار باشد.

VEGA برای برخی GWRهای Cable توصیه می‌کند بخش سخت Probe حداقل به اندازه طول Nozzle باشد تا تماس Sensor با Nozzle و False Signal کاهش یابد.



GWR و Agitator

GWR نباید جایی نصب شود که Probe وارد مسیر Agitator شود.

این موضوع هم از نظر Measurement مهم است و هم مکانیکی.

Emerson به‌طور مشخص توصیه می‌کند Probe در کاربردهایی که ممکن است با Agitator، Pump یا Hopper Outlet تداخل داشته باشد استفاده نشود.



GWR در مخزن Non-metallic

در بعضی طراحی‌ها اگر Vessel فلزی نباشد، ممکن است Ground Reference یا Launch Plate نیاز باشد.

VEGA برای برخی GWRهای Threaded روی مخزن غیر فلزی استفاده از Metal Launch Plate را توصیه می‌کند.



نصب Hydrostatic Level Sensor

در Hydrostatic Measurement، Sensor فشار ستون مایع را اندازه‌گیری می‌کند.

بنابراین محل نصب Sensor نسبت به Zero Reference اهمیت زیادی دارد.

اگر Sensor روی پایین Tank نصب شده باشد، Elevation آن باید در Calibration لحاظ شود.



Submersible Level Sensor چگونه نصب می‌شود؟

Submersible Sensor داخل Liquid قرار می‌گیرد و معمولاً نزدیک کف Tank یا Well نصب می‌شود.

اما بهتر است دقیقاً روی کف قرار نگیرد.

چون ممکن است:

Sludge

Sediment

یا Dirt

روی Diaphragm جمع شود.

Sensor بهتر است کمی بالاتر از Bottom نصب شود.



کابل Submersible Sensor مهم است؟

خیلی زیاد.

بسیاری از Submersible Pressure Sensors از Vent Tube داخل Cable برای جبران Atmospheric Pressure استفاده می‌کنند.

اگر Vent مسدود، خیس یا بسته شود، Measurement ممکن است دچار Error شود.

کابل نباید بریده یا با روش نامناسب Splice شود، مگر طبق دستور سازنده.



نصب DP Level Transmitter

در DP Level Measurement، نحوه نصب:

High Side

Low Side

Impulse Line

Manifold

Wet Leg

Dry Leg

و Remote Seal

اهمیت بسیار زیادی دارد.

اشتباه کوچک در ارتفاع یا پرشدن Impulse Line می‌تواند Level Reading را کاملاً تغییر دهد.



High Side و Low Side کجا وصل می‌شوند؟

در Closed Tank:

High Side معمولاً به قسمت پایین Tank متصل می‌شود.

Low Side به Vapor Space بالای Tank.

اختلاف این دو Pressure مقدار Head ناشی از Liquid را مشخص می‌کند.



Wet Leg چیست؟

اگر Vapor بالای Tank Condense شود، Low Side ممکن است دائماً با مایع پر باشد.

در این حالت یک Wet Leg ایجاد می‌شود.

این ستون مایع خودش Pressure Head ایجاد می‌کند.

بنابراین در Calibration باید دقیقاً لحاظ شود.



Dry Leg چیست؟

اگر Vapor Condense نشود، Low Side می‌تواند Dry باقی بماند.

در این حالت Pressure Vapor مستقیماً به Low Side منتقل می‌شود.

اما اگر ناخواسته Condensation وارد Dry Leg شود، Reading خطا پیدا می‌کند.



گرفتگی Impulse Line

یکی از مشکلات رایج DP همین است.

سیالات:

کثیف

ویسکوز

رسوب‌زا

یا دارای Solid

می‌توانند Impulse Line را مسدود کنند.

در این حالت DP Transmitter ممکن است Reading:

کند

ثابت

یا اشتباه

نشان دهد.



Bubble در Impulse Line مایع

اگر Service مایع باشد، وجود Gas Bubble در Impulse Line می‌تواند Pressure Head را تغییر دهد.

Impulse Lineها باید به شکلی نصب شوند که Air Pocket ایجاد نشود.



Liquid در Impulse Line گاز

برعکس، در Gas Service تجمع Condensate می‌تواند Reading را خراب کند.

بنابراین Slope خطوط باید متناسب با نوع Service باشد.



نصب Remote Seal

Remote Seal برای Processهای:

خورنده

ویسکوز

داغ

یا مستعد گرفتگی

استفاده می‌شود.

اما ارتفاع Capillary و Temperature Difference می‌توانند روی Reading اثر بگذارند.

بنابراین Capillaryها بهتر است:

تا حد امکان مشابه

با طول مناسب

و در شرایط دمایی نزدیک

نصب شوند.



Zero Elevation و Zero Suppression چیست؟

در Level Measurement همیشه 0% Process برابر Zero Pressure Transmitter نیست.

اگر Transmitter پایین‌تر یا بالاتر از Connection نصب شود، ستون مایع اضافی Pressure ایجاد می‌کند.

در چنین شرایطی باید Zero Elevation یا Suppression در Calibration لحاظ شود.



نصب Capacitive Level Sensor

Capacitive Probe باید طوری نصب شود که تماس ناخواسته با Tank Wall نداشته باشد.

در Tankهای فلزی، دیواره می‌تواند Reference Electrode باشد.

در Tankهای Non-metallic ممکن است Reference جداگانه لازم باشد.

Build-up نیز باید بررسی شود.



نصب Vibronic Level Switch

Fork باید دقیقاً در Switching Point نصب شود.

در Side Mount باید جهت Fork طبق توصیه سازنده باشد.

در سیالات Viscous، Orientation می‌تواند روی Drainage و Build-up اثر بگذارد.



Level Switch را زیر Inlet نصب نکنید

اگر Liquid یا Solid مستقیماً روی Level Switch بریزد، ممکن است False Alarm ایجاد شود.

High Level Switch بهتر است در نقطه‌ای نصب شود که Material واقعی Tank را حس کند، نه Filling Stream را.



راه‌اندازی یا Commissioning Level Transmitter

بعد از Installation مرحله Commissioning شروع می‌شود.

این مرحله فقط روشن کردن Sensor نیست.

باید:

Configuration

Range

Output

Echo

Alarm

Simulation

و Loop

بررسی شوند.



اولین مرحله Commissioning چیست؟

ابتدا Basic Parameters وارد می‌شوند.

معمولاً شامل:

Tank Height

Empty Distance

Full Distance

Lower Range Value

Upper Range Value

Product Type

Unit

Application Type

و Output Range.



Empty Calibration چیست؟

Empty Calibration یعنی تعیین Reference مربوط به Level صفر.

در Radar یا Ultrasonic معمولاً فاصله Sensor تا Zero Level تعریف می‌شود.

اگر این عدد اشتباه باشد، تمام Measurement Offset خواهد داشت.



Full Calibration چیست؟

Full Calibration مقدار Level مربوط به 100 درصد را مشخص می‌کند.

این مقدار لزوماً برابر Tank Roof نیست.

مثلاً ممکن است Tank 10 متر ارتفاع داشته باشد ولی Maximum Operating Level فقط 8.5 متر باشد.



4 تا 20 میلی‌آمپر چگونه تنظیم می‌شود؟

معمولاً:

4 mA = 0%

و

20 mA = 100%

تنظیم می‌شود.

اما در بعضی Applicationها Reverse Output نیز ممکن است استفاده شود.

باید مطمئن شد DCS و Transmitter دقیقاً یک Range را استفاده می‌کنند.



اشتباه Range بین DCS و Transmitter

یکی از خطاهای خیلی رایج این است که Transmitter مثلاً:

0 تا 10 متر

تنظیم شده،

ولی DCS:

0 تا 8 متر

تعریف شده است.

در این شرایط Field Reading ممکن است صحیح باشد ولی Control Room مقدار اشتباه نشان دهد.



Loop Check چیست؟

بعد از Wiring باید Loop از Sensor تا DCS بررسی شود.

معمولاً با اعمال:

4 mA

12 mA

20 mA

بررسی می‌شود که سیستم مقصد همان مقدار را دریافت کند.



HART Communication را هم بررسی کنید

اگر Sensor HART دارد، Communication باید بررسی شود.

مشکل در HART می‌تواند از:

Loop Resistance

Power Supply

Wiring

Noise

یا Address

باشد.

Emerson نیز در Troubleshooting Radar بررسی Power، Loop Resistance و Communication Settings را توصیه می‌کند.



Grounding چرا مهم است؟

Grounding نامناسب می‌تواند Noise و Reading ناپایدار ایجاد کند.

Housing و Shield باید طبق Manual سازنده Ground شوند.

Emerson نیز Proper Grounding و Shielding را از مراحل مهم Wiring Radar می‌داند.



Shield کابل را از دو طرف Ground کنیم؟

این موضوع باید دقیقاً طبق استاندارد پروژه و دستور سازنده انجام شود.

در بسیاری از Analog Loopها Shield فقط از یک طرف Ground می‌شود تا Ground Loop ایجاد نشود.

Emerson نیز در یکی از راهنماهای خود Ground شدن Shield در یک نقطه را توصیه می‌کند.



Alarm Current چیست؟

در بسیاری از Transmitterها اگر Internal Fault رخ دهد، Output به یک Current خاص می‌رود.

مثلاً High Alarm یا Low Alarm.

باید مشخص شود DCS این Current را چگونه تفسیر می‌کند.

این مقدار با Process High Level Alarm فرق دارد.



Damping چیست؟

Damping باعث Smooth شدن Output می‌شود.

اگر Level خیلی Turbulent باشد، Output ممکن است مرتب نوسان کند.

افزایش Damping می‌تواند Reading را پایدارتر کند.

اما اگر Damping بیش از حد زیاد شود، Sensor تغییر واقعی Level را دیر نشان می‌دهد.



Troubleshooting از کجا شروع کنیم؟

وقتی Level Measurement مشکل دارد، نباید مستقیم Sensor را تعویض کنیم.

یک روش منطقی این است:

ابتدا Process را بررسی کنیم.

بعد Installation.

بعد Wiring و Power.

بعد Configuration.

بعد Sensor Diagnostic.



وقتی Reading صفر است

اگر Output صفر یا 0 mA باشد، ابتدا موارد زیر بررسی شوند:

Power Supply

Polarity

Fuse

Terminal

Cable

Loop Continuity

و Sensor Electronics.

Emerson نیز برای Zero Current ابتدا Power و Polarity را پیشنهاد می‌کند.



وقتی Output روی 4 mA گیر کرده است

ممکن است:

Level واقعاً روی LRV باشد.

Sensor Echo پیدا نکند.

Output در Alarm باشد.

Simulation فعال باشد.

Range اشتباه باشد.

یا Measurement زیر Minimum Range باشد.



وقتی Output روی 20 mA گیر کرده است

موارد مشابه باید بررسی شوند:

Level واقعی

URV

Alarm Mode

Configuration

Sensor Saturation

یا False Echo.



Sensor Level را تغییر نمی‌دهد

اگر Level واقعی تغییر کرده ولی Output ثابت است:

Echo Curve بررسی شود.

Sensor روی Simulation نباشد.

Range Points بررسی شوند.

Threshold کنترل شود.

Probe یا Sensor گیر نکرده باشد.

Impulse Line مسدود نباشد.

Emerson نیز در چنین وضعیتی بررسی Alarm، Simulation، Threshold و Echo Curve را پیشنهاد می‌کند.



Reading ناپایدار است

علت می‌تواند:

Turbulence

Agitator

Electrical Noise

Poor Grounding

Foam

Weak Echo

False Echo

Condensation

یا Process Instability

باشد.

اول باید فهمید نوسان واقعی Process است یا Measurement Error.



Reading ناگهان بالا و پایین می‌پرد

در Radar معمولاً:

False Echo

Echo Switching

Weak Signal

یا Obstruction

بررسی می‌شود.

در DP ممکن است:

Bubble

Condensate

Impulse Line Problem

یا Pressure Pulsation

باشد.

در Float ممکن است Turbulence یا گیر کردن مکانیزم عامل باشد.



Level همیشه چند سانتی‌متر خطا دارد

این نوع خطا معمولاً به:

Reference Height

Empty Calibration

Mounting Offset

Tank Geometry

Zero Elevation

یا Density

مربوط است.

اگر Error ثابت باشد، بیشتر احتمال Offset وجود دارد تا Noise.



Level فقط در قسمت بالای Tank خطا دارد

در Radar و Ultrasonic ممکن است Maximum Level وارد Blocking یا Near Zone شده باشد.

Nozzle Echo هم ممکن است در سطح بالا مهم شود.

در GWR Near Zone باید بررسی شود.



Level فقط نزدیک کف Tank خطا دارد

ممکن است:

Tank Bottom Echo

Weak Product Echo

Dead Zone پایین

Probe End Echo

یا Geometry Bottom

عامل باشد.

در Radar Tank Bottom Mapping اهمیت دارد.



Echo Lost یعنی چه؟

Echo Lost یعنی Sensor نتوانسته بازتاب قابل اعتماد سطح را پیدا کند.

دلایل احتمالی:

Foam

Turbulence شدید

Weak Dielectric

Build-up

Wrong Antenna Direction

Too Long Nozzle

Vapor

یا Empty Tank.



Signal-to-Noise Ratio چیست؟

SNR نشان می‌دهد Echo واقعی نسبت به Noise چقدر قوی است.

اگر SNR خیلی پایین باشد، Sensor ممکن است Measurement ناپایدار داشته باشد.

Emerson نیز در Commissioning Radar بررسی Signal-to-Noise Ratio را پیشنهاد می‌کند.



Build-up روی Antenna

در Radar غیرتماسی هم Build-up ممکن است روی Antenna ایجاد شود.

مثلاً در:

Steam

Sticky Product

Dust

یا Condensation.

این لایه می‌تواند Signal را ضعیف کند.

Cleaning یا Purge System ممکن است لازم باشد.



Condensation در Radar

Condensation سبک در بعضی Radarها مشکل جدی ایجاد نمی‌کند.

اما تجمع شدید Liquid روی Antenna می‌تواند Signal را تغییر دهد.

انتخاب Antenna و Installation مناسب اهمیت دارد.



GWR Reading اشتباه می‌دهد

در GWR این موارد بررسی شوند:

Probe به Metal تماس نداشته باشد.

Cable شل نباشد.

Build-up شدید نباشد.

Probe Length صحیح باشد.

Tank Geometry صحیح تعریف شده باشد.

Near Zone تنظیم شده باشد.

Emerson Commissioning GWR نیز بررسی Near Zone و Probe End Projection را توصیه می‌کند.



Ultrasonic مرتب Echo Lost می‌دهد

موارد مهم:

Foam

Vapor

Temperature Gradient

Sensor Angle

Blocking Distance

Filling Stream

Obstruction

و Nozzle.

Endress+Hauser نیز هشدار می‌دهد وجود Obstruction داخل Beam می‌تواند Interference Echo ایجاد کند.



Hydrostatic Reading اشتباه است

اول Density بررسی شود.

بعد:

Sensor Elevation

Zero Calibration

Pressure Port

Vent

Temperature

و Atmospheric Reference.

اگر Density Process تغییر کرده باشد، Sensor ممکن است سالم باشد ولی Level غلط دیده شود.



Submersible Sensor با تغییر هوا خطا می‌دهد

اگر Sensor Vented باشد، احتمالاً Vent Tube باید بررسی شود.

رطوبت، مسدود شدن یا Pressure اختلافی در Reference می‌تواند Reading را تغییر دهد.



DP Level ناپایدار است

موارد زیر بررسی شوند:

Impulse Line

Gas Bubble

Condensate

Wet Leg

Dry Leg

Manifold

Leak

Blocked Tap

Density

Temperature

و Capillary.



DP Level با Temperature تغییر می‌کند

اگر Remote Seal استفاده شده، Fill Fluid ممکن است با Temperature Expand یا Contract شود.

این موضوع می‌تواند Zero Shift ایجاد کند.

همچنین Density خود Process هم ممکن است تغییر کند.



Float Level گیر کرده است

موارد احتمالی:

Build-up

Mechanical Damage

Low Density

Guide Damage

Turbulence

یا Obstruction.



Magnetic Level Gauge مقدار اشتباه نشان می‌دهد

ابتدا بررسی کنید:

Isolation Valve باز باشد.

Connection بالا و پایین مسدود نباشد.

Float گیر نکرده باشد.

Density درست باشد.

Float Orientation صحیح باشد.

و Chamber رسوب نگرفته باشد.



Vibronic Level Switch دائم Alarm است

ممکن است:

Fork پوشیده شده باشد.

Build-up ایجاد شده باشد.

Density مناسب نباشد.

Wiring اشتباه باشد.

Fail-Safe Mode اشتباه تنظیم شده باشد.

یا Fork آسیب دیده باشد.



Capacitive Level Sensor False Switching دارد

موارد مهم:

Build-up

Dielectric تغییرکرده

Sensitivity

Ground Reference

Tank Wall

Moisture

و Calibration.



Calibration یا Configuration؟

این دو یکی نیستند.

Configuration یعنی تنظیم پارامترهای دستگاه.

مثلاً:

Range

Unit

Application

Output

Damping.

Calibration یعنی تطبیق Measurement با Reference واقعی.

در بعضی Radarهای مدرن معمولاً Calibration سنتی به معنای تنظیم مکانیکی لازم نیست و بیشتر Configuration و Verification انجام می‌شود.

Emerson نیز درباره GWR اشاره می‌کند که این تکنولوژی به دلیل نبود قطعات متحرک و تغییرات Process معمولاً نیاز به Calibration سنتی مکرر ندارد.



آیا Radar نیاز به Calibration دوره‌ای دارد؟

بسته به Quality System و الزامات سایت ممکن است Verification یا Proof Test لازم باشد.

اما Radar مثل Pressure Transmitter نیست که الزاماً باید مرتباً Span آن با Pressure Source تنظیم شود.

اغلب:

Echo Verification

Configuration Check

Loop Test

و Reference Comparison

انجام می‌شود.



Proof Test چیست؟

در Safety Application، Level Sensor ممکن است بخشی از SIF باشد.

Proof Test برای بررسی Failureهای پنهان انجام می‌شود.

ممکن است Full Proof Test یا Partial Proof Test باشد.

Emerson برای برخی GWRها حتی Remote Partial Proof Test نیز ارائه می‌کند.



Backup از Configuration

بعد از Commissioning بهتر است Backup گرفته شود.

فایل Configuration و Echo Curve اولیه بسیار ارزشمند است.

اگر چند سال بعد Sensor مشکل پیدا کند، می‌توان Current Echo را با Commissioning Echo مقایسه کرد.

Emerson نیز در Commissioning Checklist گرفتن Initial و Final Backup و Echo Plot را توصیه می‌کند.



چرا Echo Curve اولیه را ذخیره کنیم؟

چون یک Baseline از شرایط سالم تجهیز داریم.

بعداً اگر:

Build-up

Internal Change

Product Change

یا Sensor Problem

ایجاد شود، مقایسه با Baseline کمک زیادی به Troubleshooting می‌کند.



نرم‌افزار Diagnostic چه کمکی می‌کند؟

بسیاری از سازندگان ابزارهایی برای:

Echo Curve

Configuration

Diagnostics

Event Log

و Backup

ارائه می‌کنند.

مثلاً Emerson ابزار Level Diagnostics را برای مشاهده Backup و Echo Curve برخی Radarهای Rosemount ارائه می‌دهد.



نگهداری پیشگیرانه Level Transmitter

Maintenance نباید فقط بعد از Failure انجام شود.

بسته به Technology باید دوره‌ای بررسی شود.

برای Radar:

Antenna

Build-up

Housing

Cable Gland

و Echo Quality.

برای GWR:

Probe

Build-up

Mechanical Condition

و Tension.

برای DP:

Impulse Line

Manifold

Leak

Wet Leg

و Seal.

برای Float:

Free Movement.

برای MLG:

Chamber و Float.

برای Vibronic:

Fork و Build-up.



Cable Gland را فراموش نکنید

حتی اگر Housing دارای IP66 یا IP67 باشد، Cable Gland نامناسب می‌تواند باعث ورود آب شود.

بعد از Maintenance نیز باید Gland و Cover به‌درستی بسته شوند.



Housing Cover را باز نگذارید

رطوبت یکی از دشمنان Electronics است.

در Outdoor Installation باز گذاشتن Cover حتی برای مدت کوتاه می‌تواند Moisture وارد Housing کند.

O-ring نیز باید سالم و تمیز باشد.



Check List بعد از نصب

قبل از تحویل تجهیز بهتر است این موارد بررسی شوند:

Tag درست است.

Process Connection محکم است.

Orientation درست است.

Sensor در مسیر Obstruction نیست.

Cable Gland بسته است.

Grounding صحیح است.

Wiring صحیح است.

Power Supply درست است.

Range تنظیم شده است.

4–20 mA صحیح است.

DCS Scaling درست است.

Alarm Mode مشخص است.

Echo Curve بررسی شده است.

Loop Check انجام شده است.

Backup گرفته شده است.

و Field Reading با Reference منطقی مقایسه شده است.



اشتباهات رایج در نصب Level Transmitter

نصب Radar روی Filling Stream.

نادیده گرفتن Beam Angle.

Radar روی Nozzle نامناسب.

GWR Probe نزدیک Agitator.

Cable GWR شل.

Ultrasonic داخل Blocking Distance.

اشتباه Empty Distance.

DCS Scaling متفاوت با Sensor.

Impulse Line اشتباه.

Wet Leg ناقص.

Remote Seal با Capillary Installation نامناسب.

Grounding ضعیف.

Shield Wiring اشتباه.

Cable Gland نامناسب.

و انجام ندادن Echo Mapping.



چه زمانی Sensor را تعویض کنیم؟

تعویض Sensor باید آخرین مرحله باشد، نه اولین.

اگر:

Power درست است.

Wiring درست است.

Process مشخص است.

Installation درست است.

Configuration درست است.

و Diagnostic واقعاً Internal Failure نشان می‌دهد،

آنگاه تعمیر یا تعویض منطقی است.

خیلی از Sensorهایی که به اشتباه «خراب» تشخیص داده می‌شوند، در واقع مشکل Installation یا Process دارند.



جمع‌بندی

عملکرد درست Level Transmitter فقط به کیفیت خود تجهیز بستگی ندارد.

سه عامل اصلی باید همزمان درست باشند:

انتخاب صحیح

نصب صحیح

و

Commissioning صحیح

در Radar باید Beam، Nozzle، False Echo، Internal Structure و Echo Curve بررسی شوند.

در Ultrasonic رعایت Blocking Distance، جهت Sensor، Foam، Vapor و Nozzle اهمیت زیادی دارد. Endress+Hauser نیز Blocking Distance و جلوگیری از Obstruction در Beam را از اصول اصلی نصب Ultrasonic می‌داند.

در GWR باید Probe از تجهیزات فلزی و Agitator دور باشد و Cable Probe به‌درستی کشیده شود. Emerson و VEGA هر دو بر اهمیت شرایط مکانیکی Probe تأکید دارند.

در Hydrostatic و DP، Density، Elevation، Impulse Line، Wet Leg، Dry Leg و Remote Seal تعیین‌کننده هستند.

در Commissioning باید Range، Empty/Full Calibration، 4–20 mA، DCS Scaling، Alarm Mode، Echo Curve و Loop Check بررسی شوند.

و در Troubleshooting بهتر است همیشه به این ترتیب پیش برویم:

Process → Installation → Wiring → Configuration → Diagnostics → Sensor

نه اینکه اولین کار، تعویض Transmitter باشد.

در نهایت یک Level Transmitter زمانی اندازه‌گیری قابل اعتماد ارائه می‌دهد که تکنولوژی درست، در محل درست، با تنظیم درست نصب شده باشد.
