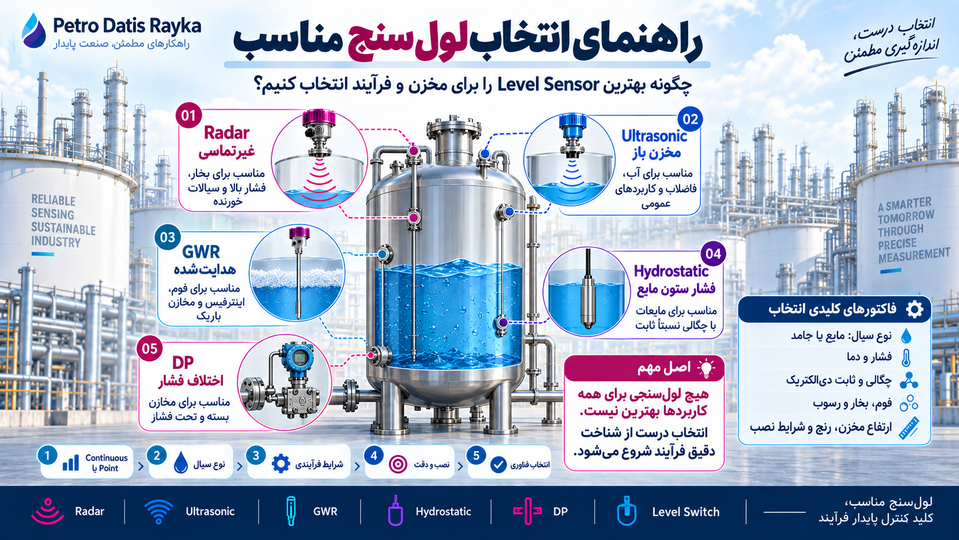

راهنمای انتخاب لول سنج مناسب؛ چگونه بهترین Level Sensor را برای مخزن و فرآیند انتخاب کنیم؟

انتخاب Level Sensor مناسب فقط به این بستگی ندارد که تجهیز راداری باشد، اولتراسونیک باشد یا هیدرواستاتیک.

در عمل، انتخاب صحیح باید بر اساس مجموعه‌ای از شرایط واقعی فرآیند انجام شود؛ از جمله:

نوع ماده

مایع یا جامد بودن

فشار

دما

چگالی

ثابت دی‌الکتریک

وجود فوم

بخار

تلاطم

رسوب

هندسه مخزن

دقت موردنیاز

فاصله اندازه‌گیری

و حتی شرایط تعمیر و نگهداری.

به همین دلیل ممکن است یک Radar Level Transmitter برای یک مخزن بهترین انتخاب باشد، اما در مخزن دیگری یک Hydrostatic Sensor ساده عملکرد بهتر و اقتصادی‌تری داشته باشد.

اصل مهم این است:

بهترین لول سنج، پیشرفته‌ترین یا گران‌ترین مدل نیست؛ بهترین لول سنج تجهیزی است که با شرایط واقعی فرآیند بیشترین سازگاری را داشته باشد.



قبل از انتخاب لول سنج، چه اطلاعاتی باید داشته باشیم؟

اولین مرحله انتخاب Level Sensor، مشخص کردن اطلاعات فرآیند است.

قبل از اینکه حتی سراغ برند یا مدل برویم، باید بدانیم:

چه ماده‌ای داخل مخزن است؟

مایع است یا جامد؟

آیا ماده رساناست یا نارسانا؟

Density چقدر است؟

Dielectric Constant چقدر است؟

Viscosity چقدر است؟

فشار و دمای فرآیند چقدر است؟

مخزن باز است یا بسته؟

آیا Foam داریم؟

آیا Vapor یا Steam وجود دارد؟

آیا Agitator یا تجهیزات داخلی در مخزن وجود دارد؟

آیا Build-up ایجاد می‌شود؟

Range اندازه‌گیری چقدر است؟

Continuous Level لازم است یا Point Level؟

آیا Interface باید اندازه‌گیری شود؟

و آیا محیط Hazardous است یا Safe Area؟

هرکدام از این اطلاعات می‌تواند انتخاب تکنولوژی را تغییر دهد.



اولین سؤال؛ Continuous Level می‌خواهیم یا Point Level؟

قبل از هر چیز باید مشخص شود که هدف اندازه‌گیری چیست.

اگر می‌خواهیم مقدار سطح در تمام لحظات مشخص باشد، به Continuous Level Measurement نیاز داریم.

مثلاً:

20 درصد

50 درصد

80 درصد

یا 4.5 متر.

در این حالت معمولاً سراغ تکنولوژی‌هایی مثل:

Radar

Guided Wave Radar

Ultrasonic

Hydrostatic

DP

Capacitive

Displacer

می‌رویم.

اما اگر فقط می‌خواهیم بدانیم سطح به یک نقطه مشخص رسیده یا نه، Level Switch کافی است.

مثلاً:

High Alarm

High-High Trip

Low Level

Low-Low

Dry Run

یا Overfill Protection.

در این حالت تکنولوژی‌هایی مثل:

Vibronic

Capacitive

Float Switch

Conductive

Rotary Paddle

و Microwave

بررسی می‌شوند.



مایع است یا جامد؟

این یکی از مهم‌ترین فیلترهای اولیه انتخاب است.

برای مایعات گزینه‌های زیادی وجود دارد:

Radar

Ultrasonic

GWR

Hydrostatic

DP

Capacitance

Float

Displacer

Vibronic

و روش‌های دیگر.

اما برای جامدات فله‌ای مانند:

Cement

Powder

Grain

Plastic Pellet

Coal

Ore

و مواد Granular

معمولاً تکنولوژی‌هایی مثل:

Radar

Ultrasonic

GWR

Capacitive

Vibronic Solid Switch

Rotary Paddle

Microwave

و Radiometric

بررسی می‌شوند.

Hydrostatic و Displacer معمولاً برای Bulk Solid مناسب نیستند.



انتخاب لول سنج برای مایع

در مایعات، شرایط فرآیند اهمیت بیشتری از خود نام مایع دارد.

مثلاً برای آب ساده در یک مخزن Atmospheric، Ultrasonic یا Hydrostatic می‌تواند کاملاً مناسب باشد.

اما برای Hydrocarbon تحت فشار و دمای بالا، Radar یا GWR ممکن است انتخاب منطقی‌تری باشد.

برای مایع بسیار خورنده، Non-contact Radar می‌تواند مزیت بزرگی داشته باشد.

برای مخزن دارای Foam، Vibronic برای Point Detection یا GWR برای Continuous Measurement می‌تواند گزینه خوبی باشد.

پس فقط گفتن «مایع» برای انتخاب کافی نیست.



انتخاب لول سنج برای مواد جامد

در مواد جامد مسائل متفاوتی داریم.

سطح جامد معمولاً صاف نیست.

ممکن است Material Cone تشکیل دهد.

زاویه طبیعی انباشت یا Angle of Repose وجود دارد.

هنگام Filling گردوغبار ایجاد می‌شود.

سطح ممکن است ناهموار باشد.

Bulk Density ممکن است تغییر کند.

Material ممکن است روی Sensor رسوب کند.

برای چنین کاربردهایی Radar، مخصوصاً Radarهای مناسب Bulk Solid، یکی از گزینه‌های بسیار مهم است.

Ultrasonic نیز در بعضی کاربردهای ساده قابل استفاده است، ولی Dust و سطح نامنظم می‌توانند چالش ایجاد کنند.



Contact یا Non-contact؟

یکی از تصمیم‌های مهم این است که آیا Sensor اجازه دارد با ماده تماس داشته باشد یا نه.

روش‌های Non-contact شامل مواردی مثل:

Free Space Radar

Ultrasonic

بعضی Optical Systems

و برخی Radiometric Systems

هستند.

روش‌های Contact شامل:

GWR

Hydrostatic

Capacitive

Displacer

Float

Vibronic

Conductive

و بسیاری از Level Switchها هستند.



چه زمانی Non-contact بهتر است؟

اگر سیال:

خورنده باشد

بسیار چسبنده باشد

دمای بالا داشته باشد

آلودگی ایجاد کند

بهداشتی باشد

یا Maintenance کم اهمیت داشته باشد،

Non-contact می‌تواند مزیت زیادی داشته باشد.

مثلاً Radar Sensor می‌تواند روی بالای مخزن نصب شود و هیچ بخشی از آن داخل مایع نباشد.



آیا Non-contact همیشه بهتر است؟

نه.

گاهی Contact Sensor دقیقاً همان چیزی است که نیاز داریم.

مثلاً:

GWR برای Interface Measurement بسیار قدرتمند است.

Hydrostatic برای آب و حوضچه بسیار ساده و اقتصادی است.

Vibronic برای High-High Level Protection بسیار قابل اعتماد است.

Displacer در بعضی Separatorها و Pressure Vesselها همچنان کاربرد عالی دارد.

پس Contact بودن الزاماً نقطه ضعف نیست.



فشار مخزن چه تأثیری در انتخاب دارد؟

اگر مخزن Atmospheric باشد، تقریباً همه تکنولوژی‌ها می‌توانند گزینه باشند.

اما در Pressure Vessel انتخاب محدودتر می‌شود.

Radar برای فشارهای بالا مدل‌های مناسب دارد.

GWR نیز در صنایع فرآیندی برای Pressure Vessel بسیار رایج است.

DP یکی از کلاسیک‌ترین روش‌های Level Measurement در مخازن بسته و تحت فشار است.

Ultrasonic معمولاً محدودیت بیشتری در Pressure Vessel دارد.

بنابراین اگر فشار بالا داریم، باید Rating واقعی:

Sensor

Process Connection

Seal

Flange

و Housing

بررسی شود.



دمای فرآیند چه تأثیری دارد؟

Temperature فقط روی بدنه Sensor اثر نمی‌گذارد.

ممکن است خود اصل اندازه‌گیری را هم تحت تأثیر قرار دهد.

در Ultrasonic، تغییر Temperature روی سرعت صوت اثر دارد.

در Hydrostatic و DP، دما می‌تواند Density مایع را تغییر دهد.

در Displacer نیز تغییر Density روی Buoyancy اثر می‌گذارد.

در Remote Seal DP، Temperature می‌تواند روی Fill Fluid داخل Capillary اثر بگذارد.

Radar و GWR از نظر اصل اندازه‌گیری کمتر به Temperature وابسته‌اند، ولی خود تجهیزات همچنان محدودیت دمایی مشخص دارند.



Density چرا مهم است؟

Density یا چگالی در بعضی تکنولوژی‌ها بسیار مهم است.

در Hydrostatic:

P = ρgh

پس Pressure مستقیماً به Density وابسته است.

در DP نیز همین موضوع وجود دارد.

در Displacer:

Fb = ρgV

پس Buoyancy به Density وابسته است.

Float نیز باید Density کافی برای شناوری داشته باشد.

در مقابل:

Radar

Ultrasonic

و GWR

به شکل مستقیم Level را از Density محاسبه نمی‌کنند.

پس در سیالی که Density آن زیاد تغییر می‌کند، تکنولوژی‌های Distance-based معمولاً مزیت دارند.



Dielectric Constant چرا مهم است؟

Dielectric Constant بیشتر در تکنولوژی‌های الکترومغناطیسی اهمیت دارد.

مثلاً:

Radar

GWR

Capacitive

به ویژگی‌های Dielectric ماده وابسته‌اند.

در Radar و GWR، قدرت Echo به تفاوت Dielectric وابسته است.

در Capacitance، تغییر Dielectric خود بخشی از اصل Measurement است.

پس برای مواد با Dielectric بسیار پایین، انتخاب Sensor باید دقیق‌تر انجام شود.



Conductivity چه زمانی مهم است؟

اگر بخواهیم از Conductive Level Switch استفاده کنیم، مایع باید هدایت الکتریکی کافی داشته باشد.

مثلاً:

آب

Wastewater

محلول نمک

بعضی اسیدها

و محلول‌های آبی

معمولاً قابل تشخیص هستند.

اما Oil و بسیاری از Hydrocarbonها Conductivity کافی ندارند.

پس Conductive Switch برای آنها انتخاب خوبی نیست.



Foam چه تأثیری روی انتخاب Level Sensor دارد؟

Foam یکی از مهم‌ترین مشکلات Level Measurement است.

اما قبل از انتخاب باید اول مشخص کنیم:

هدف ما اندازه‌گیری سطح Foam است یا سطح Liquid زیر Foam؟

این دو کاملاً متفاوت‌اند.

Ultrasonic ممکن است در Foam شدید دچار افت Echo شود.

Radar بسته به نوع Foam ممکن است Foam یا Liquid زیر آن را ببیند.

GWR در بسیاری از Foamهای سبک تا متوسط عملکرد خوبی دارد.

Hydrostatic معمولاً Foam سطحی را تا حد زیادی نادیده می‌گیرد.

Vibronic نیز در بسیاری از کاربردها می‌تواند Liquid واقعی را تشخیص دهد.

پس باید ماهیت Foam مشخص باشد.



Vapor و Steam چه تأثیری دارند؟

Vapor می‌تواند برای بعضی Sensorها مشکل‌ساز باشد.

Ultrasonic چون از صوت استفاده می‌کند، نسبت به تغییر ترکیب گاز و Vapor حساس‌تر است.

Radar معمولاً در Vapor عملکرد بهتری دارد.

GWR نیز در فرآیندهای Steam و Vapor کاربرد زیادی دارد.

در DP، Vapor از نظر Echo مشکل نیست ولی Pressure و Condensation فضای بالا باید مدیریت شوند.



Vacuum چه تأثیری دارد؟

در Vacuum، Ultrasonic معمولاً گزینه مناسبی نیست؛ چون موج صوتی برای انتشار به Medium نیاز دارد.

Radar چون از موج الکترومغناطیسی استفاده می‌کند، چنین محدودیتی ندارد.

برای مخازن Vacuum معمولاً Radar یا GWR گزینه‌های بسیار جذابی هستند.



Viscosity چرا مهم است؟

سیالات بسیار ویسکوز یا چسبنده می‌توانند روی Sensor رسوب کنند.

این موضوع برای:

GWR Probe

Capacitive Probe

Vibronic Fork

Float

Displacer

و Pressure Port

مهم است.

اگر Fluid بسیار چسبنده باشد، Non-contact Radar معمولاً مزیت دارد.



Build-up چیست و چرا مهم است؟

Build-up یعنی تشکیل رسوب یا لایه‌ای از ماده روی Sensor.

این رسوب ممکن است:

Echo را تغییر دهد.

وزن Sensor Element را تغییر دهد.

حرکت Float را محدود کند.

Capacitance را عوض کند.

Vibration Fork را مختل کند.

یا Pressure Port را مسدود کند.

پس برای مواد رسوب‌زا باید Sensor با طراحی ضد Build-up یا Non-contact انتخاب شود.



Corrosion چه تأثیری دارد؟

اگر سیال خورنده باشد، Wetted Material اهمیت زیادی پیدا می‌کند.

ممکن است نیاز به:

PTFE

PFA

Hastelloy

Titanium

Ceramic

316L

یا Material خاص

وجود داشته باشد.

در چنین کاربردهایی Non-contact Radar یک مزیت مهم دارد چون بخش اصلی Measurement می‌تواند با Process تماس نداشته باشد.



مخزن باز یا بسته؟

در Open Tank می‌توان از:

Radar

Ultrasonic

Hydrostatic

GWR

Capacitance

Float

و بسیاری روش‌های دیگر استفاده کرد.

در Closed Tank باید Pressure فضای بالای Tank نیز بررسی شود.

Radar و GWR برای Closed Tank بسیار رایج هستند.

DP نیز اساساً یکی از روش‌های مهم Closed Tank Measurement است.



Tank Geometry چقدر مهم است؟

خیلی زیاد.

Tank ممکن است:

بلند و باریک

کوتاه و پهن

کروی

Horizontal

دارای Cone Bottom

دارای Internal Pipe

یا دارای Roof Structure

باشد.

در Radar و Ultrasonic، Geometry روی Echo تأثیر زیادی دارد.

در GWR Probe باید بدون برخورد نصب شود.

در Float و Displacer نیز فضای کافی لازم است.

پس فقط Range کافی نیست.



Nozzle چه تأثیری دارد؟

Radar و Ultrasonic اغلب روی Nozzle نصب می‌شوند.

اگر Nozzle:

خیلی بلند

خیلی باریک

یا با Sensor ناسازگار

باشد، می‌تواند Measurement را خراب کند.

در Radar باید Antenna و Nozzle Geometry با هم سازگار باشند.

در GWR نیز Probe باید به درستی از Nozzle خارج شود.



Agitator چه مشکلی ایجاد می‌کند؟

Agitator می‌تواند سطح را متلاطم کند و همچنین Echo ناخواسته ایجاد کند.

در Radar و Ultrasonic ممکن است Bladeها False Echo ایجاد کنند.

در GWR باید Probe از مسیر Agitator دور باشد.

Float ممکن است بر اثر Turbulence نوسان کند.

Hydrostatic معمولاً از نظر Echo مشکلی ندارد، ولی Turbulence شدید می‌تواند Pressure Pulsation ایجاد کند.



Inlet Flow چرا مهم است؟

Sensor نباید بدون بررسی درست زیر محل ورود سیال نصب شود.

جریان ورودی ممکن است:

سطح مصنوعی ایجاد کند.

Splash ایجاد کند.

Foam ایجاد کند.

یا Sensor را مستقیماً تحت تأثیر قرار دهد.

در Radar، Ultrasonic و Level Switchها محل نصب نسبت به Inlet بسیار مهم است.



Range اندازه‌گیری چطور انتخاب می‌شود؟

Range باید شامل:

Minimum Level

Maximum Level

و تمام شرایط واقعی Process

باشد.

اما فقط Maximum Tank Height کافی نیست.

باید:

Dead Zone

Nozzle Height

Sensor Reference Point

Bottom Geometry

و Minimum Measurement Distance

نیز بررسی شوند.

مثلاً اگر Tank Height ده متر است، لزوماً Sensor Range ده متر کافی نیست.



Dead Zone چیست؟

بعضی Sensorها در فاصله بسیار نزدیک به Sensor نمی‌توانند Measurement صحیح انجام دهند.

به این محدوده:

Blocking Distance

Dead Zone

یا Near Zone

گفته می‌شود.

اگر High Level وارد این ناحیه شود، Sensor ممکن است نتواند Level را درست بخواند.

این موضوع در Radar، Ultrasonic و GWR باید بررسی شود.



Accuracy چقدر مهم است؟

همه کاربردها به Accuracy یکسان نیاز ندارند.

برای Pump Control شاید چند میلی‌متر اختلاف اهمیتی نداشته باشد.

اما برای:

Custody-related Tank Gauging

Inventory Control

Batching

یا Material Balance

Accuracy بالا مهم است.

پس قبل از خرید باید مشخص شود واقعاً چه Accuracy لازم است.

خرید Sensor فوق‌دقیق برای یک Sump ساده فقط هزینه را بالا می‌برد.



Repeatability چیست؟

گاهی Repeatability از Accuracy مهم‌تر است.

Repeatability یعنی Sensor در شرایط مشابه چند بار تقریباً همان مقدار را نشان دهد.

در Process Control پایدار، Repeatability بالا اهمیت زیادی دارد.



Resolution چیست؟

Resolution کوچک‌ترین تغییر Level است که Sensor می‌تواند تشخیص دهد.

Resolution با Accuracy یکی نیست.

ممکن است Sensor تغییر 1 میلی‌متری را نشان دهد، اما Accuracy کلی آن ±5 میلی‌متر باشد.



Response Time چه اهمیتی دارد؟

در بعضی مخازن Level بسیار آهسته تغییر می‌کند.

در بعضی فرآیندها تغییرات سریع است.

مثلاً در Separator یا Surge Tank ممکن است Response Time مهم باشد.

Sensor و Damping باید با رفتار Process هماهنگ باشند.



Turndown یا Measurement Range چقدر مهم است؟

اگر Level از تقریباً صفر تا ارتفاع زیاد تغییر می‌کند، Sensor باید تمام Range را با کیفیت مناسب پوشش دهد.

بعضی تکنولوژی‌ها در Rangeهای خیلی بلند مزیت دارند.

Radar برای Tank و Siloهای بلند بسیار مناسب است.

Displacer برای Range خیلی بلند معمولاً انتخاب اول نیست.



Interface Measurement داریم یا فقط Level؟

اگر دو مایع غیرقابل اختلاط داریم، باید مشخص شود:

فقط Top Level مهم است؟

یا Interface هم باید اندازه‌گیری شود؟

برای Interface گزینه‌هایی مثل:

GWR

Displacer

DP

Capacitance

Radiometric

بررسی می‌شوند.

انتخاب بستگی به:

Density Difference

Dielectric Difference

و ضخامت فازها

دارد.



انتخاب برای Oil/Water Interface

اگر Oil روی Water قرار دارد، GWR می‌تواند در شرایط مناسب Top Level و Interface را تشخیص دهد.

Displacer هم به اختلاف Density وابسته است و برای Interface سال‌ها استفاده شده است.

DP نیز اگر Densityها مشخص باشند قابل استفاده است.

پس تفاوت Density و Dielectric باید بررسی شود.



آیا Tank تحت فشار است؟

برای Pressure Vessel معمولاً گزینه‌های مهم:

Radar

GWR

DP

Displacer

و بعضی Float/Magnetic Gaugeها

هستند.

ولی Pressure Rating واقعی Process Connection و Chamber اهمیت زیادی دارد.



انتخاب برای Tank ذخیره آب

اگر یک مخزن ساده آب داریم:

Hydrostatic

Ultrasonic

Radar

Float

و بعضی Capacitive Sensorها

همگی می‌توانند مناسب باشند.

اگر هدف فقط کنترل Pump باشد، Float Switch ممکن است کافی باشد.

اگر Continuous Measurement اقتصادی بخواهیم، Hydrostatic یا Ultrasonic جذاب هستند.

اگر Reliability و Non-contact مهم باشد، Radar می‌تواند گزینه خوبی باشد.



انتخاب برای Wastewater

در Wastewater معمولاً:

Foam

Solid

Sludge

Build-up

و Condensation

وجود دارد.

Radar مزیت Non-contact دارد.

Ultrasonic در بسیاری از Wastewater Applicationها رایج است.

Hydrostatic نیز در Sump و Basin استفاده می‌شود.

برای Point Level، Vibronic یا Float مناسب می‌تواند بررسی شود.



انتخاب برای مخزن سوخت و Hydrocarbon

در Hydrocarbon، Density و Dielectric معمولاً پایین‌تر از آب هستند.

Radar و GWR بسیار رایج‌اند.

Float Gauge یا Magnetic Level Gauge هم در بعضی کاربردها استفاده می‌شوند.

Conductive Level Switch معمولاً مناسب نیست.

برای Storage Tank دقیق، Radar Tank Gauging می‌تواند انتخاب حرفه‌ای‌تری باشد.



انتخاب برای مواد خورنده

برای Acid و Chemical Service باید Material Compatibility مهم‌ترین اولویت باشد.

Non-contact Radar معمولاً جذاب است.

اگر Contact لازم باشد، Probe یا Diaphragm باید Material مناسب داشته باشد.

در Capacitance می‌توان از Probeهای Coated استفاده کرد.

در DP ممکن است Remote Seal با Material خاص لازم شود.



انتخاب برای Steam Drum

Steam Drum یکی از کاربردهای حساس Level Measurement است.

Pressure و Temperature بالا هستند.

Density Water و Steam با شرایط Process تغییر می‌کند.

DP Transmitter historically بسیار رایج است، ولی نیاز به Compensation و Installation صحیح دارد.

GWRهای مناسب Steam نیز در بسیاری از کاربردها استفاده می‌شوند.

در Safety و Control معمولاً Redundancy و اصول Measurement مختلف مطرح است.



انتخاب برای Boiler

در Boiler Level باید:

Pressure

Temperature

Steam Density

Water Density

Safety

و Response Time

با دقت بررسی شوند.

این کاربرد ساده نیست و نباید فقط براساس Range Sensor انتخاب شود.



انتخاب برای Silo سیمان یا Powder

Radar معمولاً گزینه بسیار خوبی است.

در Powder شدید، Dust مسئله مهمی است.

Radar به‌خصوص در فرکانس‌های بالا می‌تواند Beam باریک‌تری داشته باشد.

برای High/Low Point Level نیز:

Rotary Paddle

Vibronic Solid Switch

Capacitive

یا Microwave

می‌توانند مناسب باشند.



انتخاب برای Grain و مواد غذایی خشک

برای Grain، Feed و Powder می‌توان از:

Radar

Ultrasonic

Capacitive

Rotary Paddle

و Vibronic Solid

استفاده کرد.

Hygienic Requirement، Dust و Particle Size باید بررسی شوند.



انتخاب برای Tank با Foam زیاد

اگر Continuous Measurement نیاز داریم:

GWR

Radar

یا Hydrostatic

بررسی می‌شوند.

اگر فقط Point Detection نیاز داریم:

Vibronic

می‌تواند گزینه بسیار خوبی باشد.

اما باید هدف Measurement Foam یا Liquid مشخص شود.



انتخاب برای مخزن با Vapor شدید

Radar یا GWR معمولاً نسبت به Ultrasonic گزینه‌های قوی‌تری هستند.

اگر Steam شدید وجود دارد، باید Sensor مخصوص آن شرایط انتخاب شود.



انتخاب برای Vacuum Tank

Radar یکی از انتخاب‌های مناسب است.

GWR نیز می‌تواند مناسب باشد.

Ultrasonic معمولاً برای Vacuum گزینه قابل اتکایی نیست.



انتخاب برای Tank بسیار بلند

Radar معمولاً یکی از بهترین گزینه‌هاست.

برای Siloهای بلند نیز Radar بسیار رایج است.

Ultrasonic بسته به Range و شرایط ممکن است محدودیت بیشتری داشته باشد.



انتخاب برای مخزن خیلی کوچک

در Tankهای کوچک:

GWR

Capacitive

Compact Radar

Float

یا Optical Switch

می‌توانند جذاب باشند.

باید Dead Zone و Geometry بسیار جدی بررسی شوند.



انتخاب برای Tank با Agitator

Radar با نصب مناسب و Echo Mapping می‌تواند کار کند.

GWR اگر Probe از Agitator دور باشد گزینه خوبی است.

Hydrostatic نیز ممکن است مناسب باشد.

Float آزاد در Turbulence شدید ممکن است مشکل داشته باشد.



انتخاب برای ماده چسبنده

Non-contact Radar معمولاً انتخاب جذابی است.

اگر Probe داخل Process باشد، Build-up باید جدی بررسی شود.

Capacitive و Vibronic ممکن است بسته به طراحی و Material قابل استفاده باشند.



انتخاب Level Sensor بر اساس Maintenance

Maintenance هزینه پنهان مهمی است.

Sensor ممکن است ارزان باشد ولی:

مرتب نیاز به Cleaning داشته باشد.

Impulse Line بگیرد.

Float گیر کند.

Probe رسوب بگیرد.

یا Calibration بخواهد.

در چنین شرایطی تجهیز گران‌تر با Maintenance کمتر ممکن است در طول عمر پروژه اقتصادی‌تر باشد.



Radar از نظر Maintenance

چون Non-contact است، معمولاً Mechanical Moving Part ندارد.

در بسیاری از Applicationها Maintenance کمی دارد.

اما Antenna Build-up و Condensation باید بررسی شوند.



Hydrostatic از نظر Maintenance

ساختار ساده‌ای دارد.

ولی اگر Pressure Port مسدود شود یا Submersible Sensor رسوب بگیرد، نیاز به Cleaning وجود دارد.



DP از نظر Maintenance

Impulse Line

Manifold

Seal

Wet Leg

و Capillary

ممکن است نیاز به Inspection داشته باشند.

در Processهای کثیف Maintenance DP می‌تواند بیشتر شود.



Float و Displacer از نظر Maintenance

Moving Mechanical Elements دارند.

Float باید آزاد باشد.

Torque Tube و مکانیزم Displacer باید بررسی شوند.

Build-up می‌تواند مشکل ایجاد کند.



انتخاب بر اساس هزینه

قیمت خرید تنها بخشی از هزینه است.

باید موارد زیر هم در نظر گرفته شوند:

Installation

Flange

Chamber

Impulse Line

Cable

Calibration

Maintenance

Shutdown

Cleaning

Spare Part

و Lifetime Cost.

مثلاً یک Hydrostatic Sensor ارزان است، ولی اگر Density Process دائم تغییر کند شاید انتخاب بدی باشد.

یک Radar ممکن است قیمت بالاتری داشته باشد ولی Installation و Maintenance ساده‌تری ارائه دهد.



انتخاب بر اساس شرایط Hazardous Area

اگر محیط Zone باشد، Sensor باید Certification مناسب داشته باشد.

بسته به پروژه ممکن است نیاز به:

Ex ia

Ex d

Ex ec

یا Protection Conceptهای دیگر

باشد.

IP Rating به تنهایی کافی نیست.

همان‌طور که قبلاً گفتیم:

IP با Ex متفاوت است.



IP Rating در انتخاب Level Sensor

برای Outdoor Installation باید درجه حفاظت محیطی بررسی شود.

مثلاً:

IP65

IP66

IP67

یا IP68

بسته به شرایط کاربرد.

Submersible Sensor معمولاً ممکن است به IP68 نیاز داشته باشد.

Housing یک Radar Outdoor ممکن است IP66/67 باشد.

Cable Gland نیز باید همین سطح حفاظت را حفظ کند.



Material Wetted Parts

تمام قسمت‌هایی که با Process تماس دارند باید سازگار باشند.

ممکن است شامل:

316L

PTFE

PFA

PVDF

Hastelloy

Titanium

Ceramic

یا Alloyهای دیگر

باشند.

Material باید هم از نظر Corrosion و هم Pressure/Temperature مناسب باشد.



Process Connection

نوع اتصال نیز مهم است.

Thread

Flange

Clamp

Hygienic Connection

یا Welded Connection

باید با Process سازگار باشد.

در صنایع غذایی و دارویی، Hygienic Design اهمیت زیادی دارد.



Output Signal

Level Sensor ممکن است خروجی‌های مختلف داشته باشد:

4–20 mA

HART

FOUNDATION Fieldbus

Profibus

Modbus

IO-Link

Relay

NAMUR

یا Digital Protocol.

نوع سیستم کنترل پروژه باید در انتخاب لحاظ شود.



آیا HART لازم است؟

HART برای:

Configuration

Diagnostic

Remote Parameterization

و دسترسی به اطلاعات اضافی

بسیار مفید است.

اگر DCS یا Asset Management System از HART پشتیبانی کند، ارزش زیادی دارد.



SIL چه زمانی مهم می‌شود؟

اگر Level Measurement بخشی از Safety Instrumented Function باشد، باید Certification و Functional Safety تجهیز بررسی شود.

مثلاً High-High Level Switch ممکن است برای Trip استفاده شود.

در این حالت فقط Accuracy مهم نیست.

باید:

Failure Rate

Proof Test

Diagnostic

SIL Capability

و Architecture

بررسی شوند.



Redundancy در Level Measurement

در کاربردهای حساس ممکن است چند Sensor استفاده شود.

مثلاً:

Radar برای Control

Vibronic برای High-High Trip

و Magnetic Level Gauge برای Local Indication.

استفاده از اصول Measurement متفاوت می‌تواند وابستگی به یک Failure Mode مشترک را کاهش دهد.



آیا یک Sensor برای همه کارها کافی است؟

در Application ساده شاید بله.

اما در مخازن حیاتی معمولاً بهتر است Continuous Measurement و Safety Switch مستقل باشند.

مثلاً Level Transmitter را نباید همیشه تنها Protection در برابر Overfill در نظر گرفت.



انتخاب برند یا تکنولوژی؛ کدام اول است؟

اول تکنولوژی.

بعد برند.

این خیلی مهم است.

نباید اول بگوییم:

«من حتماً این برند را می‌خواهم.»

بعد تلاش کنیم هر Process را با همان Sensor حل کنیم.

ابتدا باید Principle مناسب مشخص شود.

بعد از بین برندهای معتبر، Model مناسب انتخاب شود.



انتخاب لول سنج فقط با Range اشتباه است

یکی از اشتباهات رایج این است که مشتری بگوید:

«مخزن من 8 متر است، یک لول 10 متری بدهید.»

این اطلاعات برای انتخاب کافی نیست.

باید حداقل این موارد مشخص شوند:

Fluid

Pressure

Temperature

Density

Dielectric

Foam

Vapor

Connection

Tank Geometry

و Hazardous Area.



انتخاب فقط بر اساس قیمت اشتباه است

Sensor ارزان ممکن است در ابتدا جذاب باشد.

اما اگر:

خطا بدهد.

هر ماه Cleaning بخواهد.

دچار Corrosion شود.

یا Process Shutdown ایجاد کند،

هزینه واقعی آن خیلی بیشتر خواهد شد.

بنابراین باید Lifecycle Cost بررسی شود.



انتخاب فقط بر اساس «جدیدترین تکنولوژی» هم اشتباه است

Radar تکنولوژی بسیار قدرتمندی است.

اما اگر یک Water Tank ساده داریم، Hydrostatic می‌تواند کاملاً منطقی باشد.

اگر فقط Pump On/Off می‌خواهیم، شاید Float Switch کافی باشد.

اگر یک Separator با Interface داریم، Displacer یا GWR ممکن است بهترین انتخاب باشد.

مهندسی یعنی انتخاب مناسب، نه الزاماً انتخاب پیچیده‌تر.



مراحل عملی انتخاب Level Sensor

اگر بخواهیم یک روش ساده ولی حرفه‌ای داشته باشیم، این ترتیب را دنبال کنیم.

اول مشخص کنیم:

Continuous یا Point؟

بعد:

Liquid یا Solid؟

بعد:

Contact یا Non-contact امکان‌پذیر است؟

بعد:

Pressure و Temperature؟

بعد:

Density و Dielectric؟

بعد:

Foam و Vapor؟

بعد:

Build-up و Viscosity؟

بعد:

Tank Geometry و Nozzle؟

بعد:

Range و Accuracy؟

بعد:

Hazardous Area و SIL؟

و در آخر:

Installation Cost و Maintenance.

وقتی این مراحل طی شوند، معمولاً چند تکنولوژی از همان ابتدا حذف می‌شوند و انتخاب بسیار ساده‌تر می‌شود.



انتخاب سریع تکنولوژی بر اساس کاربرد

اگر Non-contact و Process سخت داریم:

Radar معمولاً گزینه بسیار قوی است.

اگر Water/Wastewater و Atmospheric Tank داریم:

Ultrasonic، Radar یا Hydrostatic بررسی می‌شوند.

اگر Interface یا Foam و Vessel پیچیده داریم:

GWR گزینه مهمی است.

اگر مایع با Density ثابت و سیستم اقتصادی می‌خواهیم:

Hydrostatic گزینه خوبی است.

اگر Closed Pressure Vessel و DP Architecture داریم:

DP Transmitter مناسب است.

اگر High/Low Alarm مطمئن نیاز داریم:

Vibronic بسیار مهم است.

اگر Liquid Conductive ساده داریم:

Conductive Switch می‌تواند اقتصادی باشد.

اگر Water Tank ساده و Pump Control داریم:

Float Switch ممکن است کافی باشد.

اگر Local Indication بدون برق می‌خواهیم:

Magnetic Level Gauge گزینه جذابی است.

اگر شرایط بسیار سخت است و Sensor داخل Vessel نمی‌توان گذاشت:

Radiometric ممکن است بررسی شود.



اشتباهات رایج در انتخاب Level Sensor

انتخاب فقط بر اساس Range.

نادیده گرفتن Density.

نادیده گرفتن Dielectric Constant.

استفاده از Ultrasonic در Vapor شدید بدون بررسی.

استفاده از Hydrostatic در Density متغیر بدون Compensation.

استفاده از Float بدون بررسی Minimum Specific Gravity.

انتخاب Radar بدون بررسی Nozzle.

نادیده گرفتن Build-up روی Probe.

نادیده گرفتن Foam.

نادیده گرفتن Internal Structure.

انتخاب Sensor بدون Pressure/Temperature Rating مناسب.

نادیده گرفتن Ex Certification.

نادیده گرفتن Cable Gland و IP.

استفاده از Level Transmitter به‌عنوان تنها Safety Protection.

و خرید صرفاً بر اساس قیمت.



چک‌لیست نهایی قبل از سفارش

قبل از خرید Level Sensor باید حداقل این اطلاعات در Datasheet یا Inquiry مشخص باشند:

نام سیال یا ماده.

Liquid یا Solid.

Minimum و Maximum Level.

Tank Height.

Pressure Normal و Maximum.

Temperature Normal و Maximum.

Density یا Specific Gravity.

Dielectric Constant در صورت نیاز.

Viscosity.

Foam.

Vapor.

Build-up.

Tank Geometry.

Nozzle Size و Length.

Process Connection.

Material Wetted Parts.

Range.

Accuracy.

Output Signal.

Power Supply.

Ex Classification.

IP Rating.

SIL Requirement.

و Installation Location.

اگر این اطلاعات کامل باشند، احتمال انتخاب اشتباه به شکل قابل توجهی کاهش پیدا می‌کند.



جمع‌بندی

انتخاب لول سنج مناسب یک تصمیم ساده براساس Range یا قیمت نیست.

هر Level Sensor بر اساس یک اصل فیزیکی متفاوت کار می‌کند و به همین دلیل نسبت به شرایط Process رفتار متفاوتی دارد.

Radar برای بسیاری از کاربردهای سخت، Non-contact و Density متغیر گزینه بسیار قدرتمندی است.

Ultrasonic برای بسیاری از مخازن Atmospheric، آب و فاضلاب راهکاری ساده و اقتصادی است.

Guided Wave Radar برای Interface، Foam و بعضی Vesselهای پیچیده عملکرد بسیار خوبی دارد.

Hydrostatic برای مایعات با Density نسبتاً ثابت، یک روش ساده و قابل اعتماد است.

DP برای Closed Tank و Pressure Vessel همچنان یکی از روش‌های استاندارد و پرکاربرد است.

Displacer و Float برای کاربردهای مبتنی بر Buoyancy و Mechanical Level Measurement مناسب هستند.

Vibronic، Capacitive، Conductive و Float Switch نیز برای Point Level Detection، Alarm و Protection استفاده می‌شوند.

در نهایت، بهترین انتخاب زمانی به دست می‌آید که این موارد کنار هم بررسی شوند:

نوع ماده

Pressure

Temperature

Density

Dielectric

Foam

Vapor

Viscosity

Build-up

Tank Geometry

Range

Accuracy

Installation

Maintenance

Safety

و Cost.

پس قبل از اینکه بپرسیم:

«بهترین لول سنج چیست؟»

بهتر است بپرسیم:

«شرایط واقعی فرآیند من چیست و کدام اصل اندازه‌گیری با آن بیشترین سازگاری را دارد؟»

این سؤال، پایه یک انتخاب درست، پایدار و اقتصادی در Level Measurement است.
