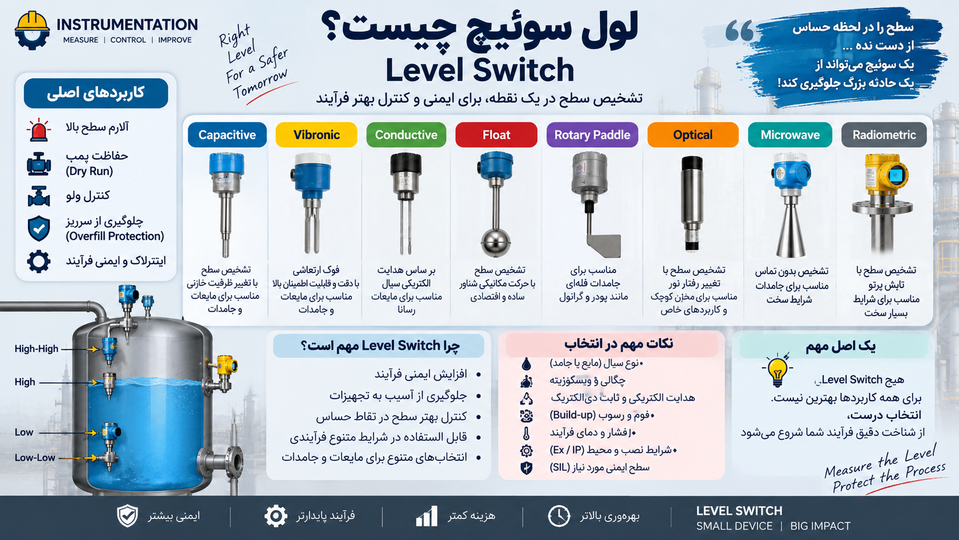

لول سوئیچ چیست؟ راهنمای کامل Capacitive، Vibronic و انواع Level Switch در صنعت

در بسیاری از فرآیندهای صنعتی لازم نیست مقدار دقیق سطح به‌صورت پیوسته اندازه‌گیری شود.

گاهی فقط باید بدانیم:

آیا مخزن پر شده؟

آیا سطح از حد مجاز بالاتر رفته؟

آیا مخزن تقریباً خالی شده؟

آیا باید Pump خاموش شود؟

آیا باید Valve بسته شود؟

یا آیا خطر Overflow وجود دارد؟

در این شرایط به‌جای Level Transmitter از Level Switch استفاده می‌شود.

Level Switch معمولاً برای Point Level Detection به کار می‌رود؛ یعنی تشخیص رسیدن ماده به یک نقطه مشخص.

تکنولوژی‌های مختلفی برای این کار وجود دارند، از جمله:

Capacitive

Vibronic

Conductive

Float Switch

Rotary Paddle

Optical

Microwave

Radiometric

و روش‌های دیگر.

Endress+Hauser نیز Vibronic، Conductive، Capacitance، Float Switch، Paddle Switch و چند تکنولوژی دیگر را در خانواده Point Level Detection معرفی می‌کند.



Level Switch چیست؟

لول سوئیچ تجهیزی است که رسیدن سطح ماده به یک نقطه مشخص را تشخیص می‌دهد.

برخلاف Level Transmitter که می‌تواند مقدار سطح را مثلاً:

25 درصد

50 درصد

یا 87 درصد

نشان دهد، Level Switch معمولاً فقط یک وضعیت مشخص را اعلام می‌کند.

مثلاً:

Level پایین‌تر از نقطه تنظیم است.

یا:

Level به نقطه تنظیم رسیده است.

خروجی آن معمولاً برای:

Alarm

Trip

Pump Control

Valve Control

Overflow Protection

Dry Run Protection

و Interlock

استفاده می‌شود.



تفاوت Level Switch و Level Transmitter چیست؟

Level Transmitter معمولاً برای Continuous Measurement استفاده می‌شود.

یعنی مقدار Level را در تمام بازه اندازه‌گیری می‌کند.

Level Switch معمولاً برای Point Detection است.

به زبان خیلی ساده:

Level Transmitter می‌گوید:

«سطح الان 68 درصد است.»

Level Switch می‌گوید:

«سطح به این نقطه رسیده است.»

گاهی هر دو تجهیز روی یک Tank نصب می‌شوند.

Transmitter برای Control و Monitoring استفاده می‌شود.

Switch نیز به‌عنوان یک لایه مستقل برای Alarm یا Safety در نظر گرفته می‌شود.



High Level Switch چیست؟

High Level Switch در ارتفاع مشخصی از مخزن نصب می‌شود.

وقتی ماده به آن نقطه برسد، خروجی Switch تغییر می‌کند.

این سیگنال می‌تواند:

Alarm ایجاد کند.

ورودی را قطع کند.

Valve را ببندد.

یا Pump را متوقف کند.



High-High Level Switch چیست؟

High-High یا HH Level معمولاً برای یک سطح بحرانی‌تر در نظر گرفته می‌شود.

برای مثال:

Level Transmitter برای کنترل عادی استفاده می‌شود.

High Level Switch هشدار می‌دهد.

High-High Switch ممکن است Trip ایجاد کند.

در بعضی فرآیندها HH Level بخشی از سیستم جلوگیری از Overfill است.



Low Level Switch چیست؟

Low Level Switch وقتی سطح به یک مقدار پایین مشخص برسد عمل می‌کند.

مثلاً می‌تواند اعلام کند که مخزن باید دوباره پر شود.



Low-Low Level Switch چیست؟

Low-Low Level معمولاً برای محافظت بحرانی‌تر استفاده می‌شود.

مثلاً اگر Pump از یک Tank تغذیه کند، Low-Low Switch می‌تواند Pump را خاموش کند تا از Dry Running جلوگیری شود.



Capacitive Level Sensor چیست؟

Capacitive Level Measurement از تغییر ظرفیت خازنی یا Capacitance استفاده می‌کند.

این روش هم برای Continuous Level Measurement و هم برای Point Level Detection قابل استفاده است.

Endress+Hauser Capacitive Measurement را برای اندازه‌گیری پیوسته، Point Level و حتی Interface در مایعات و Bulk Solidها ارائه می‌کند.



Capacitance چیست؟

یک Capacitor معمولاً از دو رسانا تشکیل شده که توسط یک ماده عایق یا Dielectric از هم جدا شده‌اند.

ظرفیت خازنی به عواملی مانند:

هندسه

فاصله

سطح مؤثر

و Dielectric Constant

بستگی دارد.

در Capacitive Level Measurement معمولاً Probe و دیواره Tank می‌توانند اجزای یک Capacitor را تشکیل دهند.



Capacitive Level Sensor چگونه کار می‌کند؟

فرض کنید یک Probe داخل Tank قرار دارد.

وقتی Tank خالی است، اطراف Probe عمدتاً Air یا Vapor قرار دارد.

هوا Dielectric Constant نسبتاً پایینی دارد.

وقتی محصول بالا می‌آید، بخشی از هوا با ماده Process جایگزین می‌شود.

چون Dielectric Constant ماده با هوا فرق دارد، Capacitance سیستم تغییر می‌کند.

Electronics این تغییر را اندازه‌گیری کرده و آن را به Level یا Switching Signal تبدیل می‌کند.

VEGA نیز اصل Capacitive Level Measurement را بر این اساس توضیح می‌دهد که Sensor و Vessel دو Electrode یک Capacitor هستند و تغییر Level باعث تغییر Capacitance می‌شود.



آیا Capacitive فقط Level Switch است؟

نه.

این تکنولوژی می‌تواند برای:

Continuous Level Measurement

Point Level Detection

و Interface Measurement

استفاده شود.

Endress+Hauser برای مثال تجهیزاتی مانند Liquicap را برای Continuous Level و Interface و تجهیزات دیگری را برای Point Level ارائه می‌کند.



Capacitive Level Switch چگونه کار می‌کند؟

در Point Level Detection لازم نیست کل تغییر Level اندازه‌گیری شود.

Sensor فقط بررسی می‌کند آیا تغییر Capacitance در نقطه نصب Probe از Threshold مشخص عبور کرده است یا نه.

وقتی محصول به Sensor می‌رسد، محیط Dielectric اطراف Probe تغییر می‌کند.

در نتیجه Capacitance تغییر می‌کند.

Electronics این تغییر را تشخیص داده و Output Switching را فعال می‌کند.



Dielectric Constant چرا در Capacitive مهم است؟

چون اساس Measurement روی تغییر ویژگی الکتریکی محیط اطراف Probe است.

اگر اختلاف Dielectric بین Air و Product زیاد باشد، تشخیص معمولاً راحت‌تر است.

اگر Product دارای Dielectric بسیار پایین یا متغیر باشد، Sensitivity و Calibration اهمیت بیشتری پیدا می‌کند.



Capacitive برای چه موادی مناسب است؟

بسته به طراحی Sensor می‌تواند برای:

مایعات

پودرها

گرانول‌ها

Bulk Solidها

مواد رسانا

مواد نارسانا

و بعضی Interfaceها

استفاده شود.

Endress+Hauser این روش را برای liquids و bulk solids و همچنین کاربردهای دارای build-up معرفی می‌کند.



Capacitive و مواد رسانا

در مایعات Conductive معمولاً Probe باید به‌درستی Insulate شود تا اتصال مستقیم الکتریکی اندازه‌گیری را مختل نکند.

در مدل‌های مناسب، Insulated Probe اجازه می‌دهد تغییر Capacitance همچنان اندازه‌گیری شود.



Capacitive و مواد نارسانا

برای محصولاتی مانند:

Oil

Fuel

Powder

Granules

Plastic Pellets

و بسیاری از مواد Non-conductive

هم می‌توان از طراحی‌های مناسب Capacitive استفاده کرد.



Build-up چه اثری روی Capacitive دارد؟

این موضوع خیلی مهم است.

رسوب یا Coating روی Probe خودش می‌تواند Capacitance ایجاد کند.

در Sensorهای ساده ممکن است Build-up باعث False Switching شود.

اما تجهیزات پیشرفته‌تر می‌توانند دارای Active Build-up Compensation یا الگوریتم‌هایی برای کاهش این اثر باشند.

Endress+Hauser Capacitive Sensorهای خود را برای برخی کاربردهای دارای Heavy Build-up نیز معرفی می‌کند.

پس نمی‌توان گفت:

«Capacitive همیشه با رسوب مشکل دارد»

یا برعکس:

«رسوب هیچ اثری ندارد.»

رفتار واقعی به طراحی Sensor و نوع رسوب بستگی دارد.



مزایای Capacitive Level Measurement

اصل اندازه‌گیری نسبتاً ساده است.

قطعات متحرک ندارد.

برای Liquid و Solid قابل استفاده است.

می‌تواند بسیار جمع‌وجور باشد.

برای Point Level و Continuous Measurement قابل استفاده است.

در بعضی طراحی‌ها Interface Measurement نیز ممکن است.

هزینه آن در بسیاری از کاربردها مناسب است.

VEGA نیز عدم وجود Blind Spot روی طول Sensor و امکان اندازه‌گیری برخی مواد خورنده با Probe عایق‌شده را از مزایای این روش معرفی می‌کند.



محدودیت‌های Capacitive

Dielectric Product مهم است.

Build-up ممکن است روی بعضی طراحی‌ها اثر بگذارد.

Probe با Process تماس دارد.

تغییر خواص ماده ممکن است نیاز به Calibration یا Compensation ایجاد کند.

در Tankهای Non-metallic ممکن است Reference Electrode یا طراحی خاص لازم شود.



Vibronic Level Switch چیست؟

Vibronic یکی از رایج‌ترین و شناخته‌شده‌ترین روش‌های Point Level Detection است.

این تکنولوژی معمولاً دارای یک عنصر ارتعاشی مانند:

Tuning Fork

یا Vibrating Rod

است.

در صنعت، تجهیزاتی مثل Liquiphant از Endress+Hauser و VEGASWING از VEGA از نمونه‌های شناخته‌شده Vibronic Level Switch هستند.



Vibronic چگونه کار می‌کند؟

Sensor توسط Electronics در یک فرکانس مشخص به ارتعاش درمی‌آید.

در حالت آزاد، Fork با رفتار مشخصی نوسان می‌کند.

وقتی محصول به Fork برسد، جرم مؤثر و شرایط مکانیکی ارتعاش تغییر می‌کند.

در نتیجه:

Frequency

Amplitude

یا ویژگی‌های ارتعاش

تغییر می‌کنند.

Electronics این تغییر را تشخیص داده و Switching Signal ایجاد می‌کند.

VEGA توضیح می‌دهد که با تماس محصول با Vibrating Fork یا Rod، Oscillation Rate تغییر کرده و Switch فرمان خروجی صادر می‌کند.



چرا به آن Tuning Fork می‌گویند؟

چون بخش Sensor از نظر ظاهری شبیه یک دیاپازون یا چنگال ارتعاشی است.

Fork با فرکانس مشخصی تحریک می‌شود.

وقتی محیط اطراف آن از Air به Liquid تغییر کند، رفتار Resonance تغییر می‌کند.

همین تغییر برای تشخیص حضور ماده استفاده می‌شود.



Vibronic برای چه کاری استفاده می‌شود؟

مهم‌ترین کاربردهای آن:

High Level Detection

Low Level Detection

Overfill Protection

Dry Run Protection

Pump Protection

و Point Level Detection

هستند.

VEGA نیز Vibrating Level Switch را برای Overfill Protection و Low Level Indication در مایعات و Bulk Solids معرفی می‌کند.



Vibronic برای مایع و جامد قابل استفاده است؟

بله، اما نوع Sensor فرق می‌کند.

برای Liquids معمولاً Tuning Forkهای مخصوص مایع استفاده می‌شوند.

برای Powder و Granular Solid از طراحی‌هایی مانند Vibrating Rod یا Fork مناسب Bulk Solid استفاده می‌شود.

VEGA خانواده‌های جداگانه‌ای مانند VEGASWING برای Liquids و VEGAVIB/VEGAWAVE برای Bulk Solidها ارائه می‌کند.



Foam چه اثری روی Vibronic دارد؟

یکی از مزایای مهم Vibronic این است که در بسیاری از کاربردها می‌تواند Foam را نادیده بگیرد و Liquid واقعی را تشخیص دهد.

اما این موضوع به Density و ساختار Foam و Sensor بستگی دارد.

برای Overfill Detection در مخازن دارای Foam، Vibronic می‌تواند گزینه بسیار مناسبی باشد.



آیا Vibronic به Pressure و Temperature وابسته است؟

اصل Measurement مانند Hydrostatic به Pressure Head وابسته نیست.

VEGA Vibronic Point Level را در اصل Measurement نسبت به Position نصب، Pressure، Temperature، Foam، Viscosity و Grain Size بسیار مقاوم توصیف می‌کند.

البته باز هم خود تجهیز Process Rating دارد.

یعنی Fork، Seal، Electronics و Connection نمی‌توانند خارج از محدوده طراحی‌شده کار کنند.



Density در Vibronic چه نقشی دارد؟

برای Point Level Detection معمولاً Sensor یک Minimum Density مشخص دارد.

اگر Density محصول بیش از حد پایین باشد، تغییر ارتعاش ممکن است برای تشخیص قابل اعتماد کافی نباشد.

برای مثال VEGA برای بعضی VEGASWINGهای Liquid حد Density مشخص اعلام می‌کند.

پس دیتاشیت Sensor باید بررسی شود.



Viscosity چه اثری روی Vibronic دارد؟

Viscosity بالا می‌تواند روی رفتار Fork اثر بگذارد.

اما Vibronic Sensorهای صنعتی برای محدوده‌های مشخص Viscosity طراحی شده‌اند.

در سیالات بسیار چسبنده یا Build-up شدید باید مدل Sensor و Installation به‌دقت بررسی شود.



Build-up و Vibronic

اگر Product روی Fork لایه ضخیمی ایجاد کند، ممکن است:

Frequency را تغییر دهد.

Fork را سنگین کند.

یا در شرایط شدید باعث False Switching شود.

Sensorهای جدید معمولاً Diagnostic و الگوریتم‌هایی برای کنترل بهتر این شرایط دارند، اما انتخاب صحیح همچنان مهم است.



مزایای Vibronic Level Switch

ساختار اندازه‌گیری بسیار قابل اعتماد است.

Moving Mechanical Parts مانند Float ندارد.

Commissioning معمولاً ساده است.

برای Alarm مستقل بسیار مناسب است.

برای Overfill و Dry Run کاربرد زیادی دارد.

در بسیاری از کاربردها تغییر Pressure، Foam یا Turbulence مشکل اصلی آن نیست.

VEGA همچنین اشاره می‌کند که راه‌اندازی Vibrating Level Switch در بسیاری از موارد بدون Medium نیز امکان‌پذیر است.



محدودیت‌های Vibronic

برای Continuous Level استفاده نمی‌شود.

فقط Point Detection انجام می‌دهد.

Probe با Process تماس دارد.

Minimum Density مهم است.

در Coating شدید یا مواد چسبنده باید مدل مناسب انتخاب شود.

برای بعضی Bulk Solidهای بسیار درشت باید نوع Vibrating Sensor متناسب استفاده شود.



Conductive Level Switch چیست؟

Conductive Level Switch از هدایت الکتریکی مایع استفاده می‌کند.

وقتی یک مایع Conductive بین Electrodes قرار می‌گیرد، یک مسیر جریان الکتریکی ایجاد می‌شود.

Electronics این تغییر را تشخیص می‌دهد و Switching Signal ایجاد می‌کند.

این روش ساده و اقتصادی است.



Conductive برای چه مایعاتی مناسب است؟

برای سیالاتی که Conductivity کافی دارند.

مثل:

Water

Wastewater

محلول‌های نمکی

بسیاری از اسیدها

بسیاری از محلول‌های قلیایی

و سیالات Water-based.



Conductive برای چه موادی مناسب نیست؟

برای مایعاتی با Conductivity بسیار پایین، معمولاً مناسب نیست.

برای مثال بسیاری از:

Hydrocarbonها

Oilها

Fuelها

و Solventهای غیررسانا

ممکن است با Conductive Switch قابل تشخیص نباشند.



مزیت Conductive Level Switch

ساختار بسیار ساده دارد.

قیمت معمولاً مناسب است.

می‌توان چند Electrode در ارتفاع‌های مختلف نصب کرد.

مثلاً یک Probe مجموعه‌ای برای:

Low

High

و High-High

داشته باشد.



محدودیت Conductive

فقط برای مواد Conductive مناسب است.

رسوب روی Electrode ممکن است مشکل ایجاد کند.

Electrode با سیال تماس دارد.

Corrosion Material باید بررسی شود.

Conductivity باید در محدوده مناسب Sensor باشد.



Float Level Switch چیست؟

Float Level Switch از حرکت مکانیکی یک شناور استفاده می‌کند.

وقتی Liquid Level تغییر می‌کند، Float بالا یا پایین می‌رود.

این حرکت می‌تواند:

Reed Switch

Microswitch

Magnet

یا مکانیزم دیگری

را فعال کند.



مزایای Float Switch

اصل کار بسیار ساده است.

در بسیاری از کاربردهای عمومی قابل اعتماد است.

هزینه مناسبی دارد.

برای Tankهای آب، Sump و Pump Control بسیار رایج است.



محدودیت Float Switch

Moving Part دارد.

Density مهم است.

Build-up ممکن است حرکت Float را مختل کند.

در Turbulence شدید Float ممکن است نوسان کند.

برای سیالات بسیار چسبنده همیشه بهترین انتخاب نیست.



Rotary Paddle Level Switch چیست؟

Rotary Paddle بیشتر برای Bulk Solid استفاده می‌شود.

یک Paddle یا پره کوچک توسط Motor می‌چرخد.

تا وقتی اطراف آن خالی است، Paddle آزادانه می‌چرخد.

وقتی Material به Paddle برسد، حرکت آن محدود یا متوقف می‌شود.

Electronics یا Mechanism این مقاومت را تشخیص داده و Switching Signal ایجاد می‌کند.



Rotary Paddle برای چه موادی استفاده می‌شود؟

برای:

Powder

Grain

Cement

Plastic Granules

Feed

Flour

و بسیاری از مواد Bulk Solid.

این روش برای Liquids معمول نیست.



مزایای Rotary Paddle

اصل بسیار ساده‌ای دارد.

برای Solidهای فله‌ای رایج است.

در سیلوها و Hopperها کاربرد زیادی دارد.

هزینه نسبتاً اقتصادی دارد.



محدودیت Rotary Paddle

قطعات مکانیکی دارد.

Build-up می‌تواند روی Paddle اثر بگذارد.

برای مواد بسیار سنگین باید Torque مناسب انتخاب شود.

فشار و دمای فرآیند ممکن است محدودیت ایجاد کنند.



Optical Level Switch چیست؟

Optical Level Switch معمولاً از یک Prism و سیستم نوری استفاده می‌کند.

در حالت Air، نور به شکل مشخصی داخل Prism بازتاب می‌شود.

وقتی Liquid سطح Prism را می‌پوشاند، Refractive Index محیط تغییر می‌کند.

در نتیجه رفتار نور عوض می‌شود.

Electronics از این تغییر Presence Liquid را تشخیص می‌دهد.



Optical برای چه کاربردهایی مناسب است؟

برای:

Compact Tanks

Leak Detection

Small Vessel

Laboratory Systems

و بعضی کاربردهای دقیق کوچک.



محدودیت Optical

Coating روی Prism می‌تواند مشکل ایجاد کند.

برای Bulk Solid مناسب نیست.

Foam یا Bubble بسته به Application می‌توانند رفتار Measurement را تحت تأثیر قرار دهند.



Microwave Level Switch چیست؟

Microwave Barrier معمولاً از Transmitter و Receiver تشکیل می‌شود.

Microwave بین آنها عبور می‌کند.

وقتی Product مسیر Microwave را قطع کند یا انرژی آن را تغییر دهد، Receiver حضور ماده را تشخیص می‌دهد.



Microwave Barrier کجا استفاده می‌شود؟

بیشتر برای:

Bulk Solids

Chute

Conveyor

Silo

و Point Detection بدون نیاز به تماس مستقیم با Material.

در بعضی شرایط می‌تواند از دیواره‌های Non-conductive نیز اندازه‌گیری انجام دهد.



Radiometric Level Switch چیست؟

Radiometric Point Level Detection از Source و Detector استفاده می‌کند.

ماده بین Source و Detector قرار می‌گیرد و شدت Radiation رسیده به Detector کاهش می‌یابد.

این روش کاملاً Non-contact است.

Sensor حتی می‌تواند خارج Vessel قرار بگیرد.



Radiometric چه زمانی استفاده می‌شود؟

وقتی شرایط Process خیلی سخت باشد.

مثلاً:

Temperature بسیار بالا

Pressure بسیار بالا

سیال بسیار خورنده

مخزن با دیواره بسیار ضخیم

یا شرایطی که هیچ Sensor داخلی قابل نصب نیست.



محدودیت Radiometric

هزینه بالا دارد.

نیازمند Source Radioactive است.

الزامات ایمنی و قانونی خاص دارد.

برای Application ساده معمولاً انتخاب اول نیست.



Point Level Switch برای مایع بهتر است یا Continuous Transmitter؟

این دو نقش متفاوت دارند.

Continuous Transmitter برای Monitoring و Control مناسب است.

Level Switch برای یک نقطه خاص و Alarm/Protection مناسب است.

در فرآیندهای مهم استفاده از هر دو رایج است.

مثلاً:

Radar Level Transmitter برای Continuous Measurement.

و یک Vibronic High-High Switch برای Overfill Protection مستقل.



چرا Level Switch مستقل اهمیت دارد؟

اگر فقط Transmitter داشته باشیم، خطای مشترک ممکن است Control و Alarm را همزمان تحت تأثیر قرار دهد.

در بعضی طراحی‌های Safety، یک Switch مستقل با اصل Measurement متفاوت می‌تواند Redundancy ایجاد کند.

مثلاً:

Radar برای Continuous Level.

Vibronic برای High-High Alarm.

این کار می‌تواند استقلال بیشتری ایجاد کند.



Fail-Safe در Level Switch چیست؟

Level Switchها معمولاً باید طوری تنظیم شوند که در صورت Fault، وضعیت امن ایجاد شود.

مثلاً برای Overfill Protection می‌توان Logic را طوری طراحی کرد که:

قطع برق

قطع Cable

یا Failure Sensor

به Alarm یا Safe State منجر شود.

این مفهوم به Fail-Safe Mode مربوط است.



Minimum Fail-Safe و Maximum Fail-Safe چیست؟

در بسیاری از Level Switchها می‌توان جهت Switching را انتخاب کرد.

Maximum Fail-Safe معمولاً برای High Level یا Overfill استفاده می‌شود.

Minimum Fail-Safe معمولاً برای Low Level و Dry Run Protection استفاده می‌شود.

جزئیات Logic به نوع Sensor و Wiring بستگی دارد.



Normally Open و Normally Closed چیست؟

NO و NC وضعیت Contact Relay را توصیف می‌کنند.

اما نباید صرفاً بر اساس عبارت NO/NC تصمیم گرفت.

باید مشخص شود در:

Normal Process

Alarm Condition

Power Failure

و Sensor Failure

خروجی دقیقاً چه وضعیتی دارد.

در Safety Application این مسئله بسیار مهم است.



نصب Level Switch در چه ارتفاعی انجام می‌شود؟

Level Switch باید دقیقاً در ارتفاعی نصب شود که قرار است Switching انجام شود.

برای مثال:

High Level Switch در نقطه هشدار بالا.

High-High بالاتر از آن.

Low پایین‌تر.

Low-Low نزدیک Minimum Safe Level.

اما محل نصب باید از:

Inlet Flow

Agitator

Foam شدید

Dead Zone

Build-up

و Mechanical Obstruction

دور باشد.



نصب Vibronic Level Switch

Fork باید در ارتفاع Switching Point قرار بگیرد.

در Side Mount، جهت Fork می‌تواند در سرویس‌های Viscous اهمیت داشته باشد.

در Pipe یا Flowing Service باید جهت نصب با توصیه سازنده هماهنگ باشد.

VEGA نیز تأکید می‌کند که Vibrating Element باید در ارتفاع Switching Point نصب شود.



نصب Capacitive Level Switch

Probe باید در موقعیتی باشد که:

با دیواره تماس ناخواسته نداشته باشد.

Product Bridge ایجاد نکند.

Build-up Excessive کنترل شود.

و Reference مناسب وجود داشته باشد.

برای Non-metallic Tank ممکن است Electrode یا Ground Reference خاص نیاز باشد.



نصب Float Switch

باید فضای کافی برای حرکت آزاد Float وجود داشته باشد.

Float نباید با:

Tank Wall

Pipe

Agitator

یا Internal Structure

برخورد کند.



نصب Level Switch روی ورودی مخزن مناسب است؟

معمولاً بهتر است Point Sensor مستقیماً زیر Filling Stream نباشد.

چون ممکن است Material مستقیماً روی Sensor بریزد و False Switching ایجاد کند.

این موضوع مخصوصاً در:

Powder

Granular Material

و بعضی Liquid Applicationها

اهمیت دارد.



انتخاب Level Switch برای Foam

اگر هدف تشخیص Liquid واقعی زیر Foam باشد، Vibronic اغلب گزینه خوبی است.

Capacitive بسته به Dielectric Foam ممکن است رفتار متفاوتی داشته باشد.

Optical ممکن است Foam یا Bubble را بسته به Application ببیند.

Float معمولاً سطح فیزیکی Liquid/Float را دنبال می‌کند اما Foam سنگین ممکن است رفتار مکانیکی خاصی ایجاد کند.

بنابراین ابتدا باید مشخص شود:

می‌خواهیم Foam را Level حساب کنیم یا Liquid زیر Foam را؟



انتخاب Level Switch برای مواد چسبنده

در مواد دارای Build-up شدید باید:

Probe Geometry

Coating Compensation

Cleanability

و Sensor Principle

بررسی شود.

Capacitive Sensorهای مناسب می‌توانند برای بعضی Build-up Applicationها عملکرد خوبی داشته باشند.

Vibronic نیز در بسیاری از کاربردها مناسب است، اما Coating بسیار شدید می‌تواند محدودیت ایجاد کند.



انتخاب Level Switch برای Powder و Solid

گزینه‌های رایج شامل:

Capacitive

Vibronic مخصوص Solid

Rotary Paddle

Microwave Barrier

Radiometric

هستند.

انتخاب به:

Particle Size

Bulk Density

Dust

Build-up

Pressure

Temperature

و Installation

بستگی دارد.



انتخاب Level Switch برای آب و فاضلاب

بسته به Application می‌توان از:

Conductive

Capacitive

Float

Vibronic

و بعضی Microwave Sensorها

استفاده کرد.

برای یک Sump ساده Float می‌تواند کاملاً مناسب باشد.

برای یک فرآیند صنعتی مهم Vibronic ممکن است Reliability بیشتری ایجاد کند.



انتخاب Level Switch برای نفت و هیدروکربن

Conductive معمولاً مناسب نیست چون Hydrocarbonها Conductivity پایینی دارند.

گزینه‌هایی مانند:

Vibronic

Capacitive مناسب Hydrocarbon

Float

و تکنولوژی‌های دیگر

بررسی می‌شوند.



کدام Level Switch قطعات متحرک ندارد؟

Vibronic از عنصر ارتعاشی استفاده می‌کند اما Mechanical Float یا Gear ندارد.

Capacitive نیز Moving Mechanical Part ندارد.

Conductive نیز ساده است.

Float و Rotary Paddle دارای حرکت مکانیکی مشخص هستند.



کدام Level Switch برای Overfill مناسب است؟

در صنایع فرآیندی Vibronic یکی از گزینه‌های بسیار رایج Overfill Protection است. VEGA نیز این کاربرد را مستقیماً برای Vibrating Level Switch ذکر می‌کند.

اما انتخاب واقعی باید بر اساس:

SIL Requirement

Process Safety

Certification

Fluid

Pressure

Temperature

و Project Standard

انجام شود.



کدام Level Switch برای Dry Run مناسب است؟

Vibronic در Liquid Line یا Tank می‌تواند برای Low Level و Pump Dry Run Protection استفاده شود.

Conductive برای Water-based Fluid می‌تواند گزینه ساده‌ای باشد.

Float نیز در Sump و Water Tank بسیار رایج است.



آیا Capacitive بهتر است یا Vibronic؟

هیچ جواب مطلقی ندارد.

Capacitive وقتی جذاب است که:

Liquid یا Solid داریم.

می‌خواهیم Sensor کوچک باشد.

Dielectric مناسب است.

یا حتی Continuous Measurement نیاز داریم.

Vibronic وقتی بسیار مناسب است که:

Point Detection مطمئن می‌خواهیم.

High یا Low Alarm داریم.

Foam یا Turbulence داریم.

یا Overfill/Dry Run Protection مطرح است.



Capacitive یا Conductive؟

Capacitive به Conductivity مستقیم ماده وابسته نیست.

Conductive فقط برای Fluid رسانا مناسب است.

بنابراین Capacitive دامنه Application گسترده‌تری دارد.

اما برای آب ساده، Conductive می‌تواند بسیار اقتصادی و مناسب باشد.



Vibronic یا Float؟

Vibronic Moving Float ندارد و معمولاً برای Process Industry بسیار Robust است.

Float ساده‌تر و اقتصادی‌تر است.

در Sump یا Water Tank، Float ممکن است کافی باشد.

در Process Vessel حساس، Vibronic اغلب انتخاب حرفه‌ای‌تری است.



Vibronic یا Rotary Paddle؟

Vibronic در نسخه‌های مختلف برای Liquid و Solid وجود دارد.

Rotary Paddle تقریباً مخصوص Bulk Solid است.

برای Grain یا Powder ساده، Paddle بسیار رایج است.

برای Applicationهای سخت‌تر یا نیاز به Maintenance کمتر، Vibronic Solid Switch می‌تواند مزیت داشته باشد.



چه اطلاعاتی برای انتخاب Level Switch لازم است؟

قبل از انتخاب تجهیز باید مشخص شود:

Liquid است یا Solid؟

Point Level بالا است یا پایین؟

Temperature چقدر است؟

Pressure چقدر است؟

Density چقدر است؟

Specific Gravity چقدر است؟

Dielectric Constant چقدر است؟

Conductivity چقدر است؟

Viscosity چقدر است؟

Foam وجود دارد؟

Build-up وجود دارد؟

Particle Size چقدر است؟

Tank Metal است یا Non-metallic؟

Hazardous Area داریم؟

نوع Output چیست؟

Relay؟

PNP/NPN؟

NAMUR؟

4–20 mA؟

آیا SIL لازم است؟

آیا Hygienic Approval لازم است؟

آیا CIP/SIP داریم؟



اشتباهات رایج در انتخاب Level Switch

یکی از اشتباهات رایج این است که تصور شود همه Level Switchها برای همه Fluidها مناسب‌اند.

Conductive برای Oil ممکن است اصلاً کار نکند.

Float بدون بررسی Density ممکن است درست شناور نشود.

Capacitive بدون بررسی Dielectric ممکن است انتخاب خوبی نباشد.

Vibronic بدون بررسی Minimum Density می‌تواند مشکل داشته باشد.

در Solid Application انتخاب Sensor بدون توجه به Particle Size و Bulk Density اشتباه است.

همچنین انتخاب فقط بر اساس Price بدون توجه به Safety Function یکی از جدی‌ترین اشتباه‌هاست.



Level Switch و Hazardous Area

اگر Tank در منطقه Hazardous نصب شده باشد، خود Level Switch باید Certification مناسب Area را داشته باشد.

مثلاً بسته به Zone و Design ممکن است نیاز به:

Ex ia

Ex d

یا روش‌های حفاظتی دیگر

باشد.

همان‌طور که در مقاله‌های Ex گفتیم، IP Rating جای Ex Certification را نمی‌گیرد.

IP درباره Water/Dust Ingress است.

Ex درباره Explosion Protection است.



Level Switch و IP Rating

در محیط Outdoor یا Washdown باید IP مناسب Sensor نیز بررسی شود.

مثلاً Sensor Head ممکن است IP66 یا IP67 باشد.

اما Cable Gland و Installation هم باید همین شرایط را حفظ کنند.

پس Certification فرآیندی و Environmental Protection هر دو مهم‌اند.



Level Switch و SIL

در Safety Instrumented Function ممکن است Level Switch به‌عنوان Sensor در یک SIF استفاده شود.

در این شرایط فقط اصل Measurement کافی نیست.

مواردی مانند:

SIL Capability

PFD

Proof Test

Diagnostic Coverage

Failure Mode

و Independence

باید بررسی شوند.

بنابراین هر Level Switch معمولی الزاماً برای SIL Application مناسب نیست.



Maintenance Level Switchها

Capacitive معمولاً Mechanical Maintenance کمی دارد، ولی Probe باید از نظر Build-up بررسی شود.

Vibronic نیز معمولاً Maintenance پایینی دارد، اما Fork باید از نظر Coating یا Damage بررسی شود.

Conductive Electrode ممکن است نیاز به Cleaning داشته باشد.

Float ممکن است گیر کند و باید آزادی حرکتش کنترل شود.

Rotary Paddle نیز Motor و Mechanism دارد و Inspection مکانیکی اهمیت دارد.



کدام Level Switch بهترین است؟

پاسخ ساده:

هیچ‌کدام برای همه فرآیندها بهترین نیستند.

برای آب ممکن است Conductive کافی باشد.

برای Sump یک Float بهترین انتخاب اقتصادی باشد.

برای Hydrocarbon Process یک Vibronic Switch انتخاب بسیار مطمئنی باشد.

برای Powder یک Capacitive یا Paddle مناسب باشد.

و برای شرایط بسیار سخت Radiometric تنها گزینه عملی باشد.

انتخاب باید از خواص واقعی Process شروع شود، نه از نام تکنولوژی.



جمع‌بندی

Level Switch برای تشخیص رسیدن سطح ماده به یک نقطه مشخص استفاده می‌شود و یکی از تجهیزات کلیدی در:

Alarm

Pump Protection

Overflow Prevention

Dry Run Protection

و Process Safety

است.

در Capacitive Level Switch تغییر Capacitance ناشی از تغییر ماده اطراف Probe تشخیص داده می‌شود. این تکنولوژی برای Continuous Level و Point Detection در مایعات و Bulk Solids نیز قابل استفاده است.

در Vibronic Level Switch یک Fork یا Rod با فرکانس مشخص مرتعش می‌شود و تماس با ماده رفتار ارتعاش را تغییر می‌دهد. این روش برای Overfill Protection و Low Level Detection در مایعات و جامدات بسیار رایج است.

در Conductive Level Switch هدایت الکتریکی مایع تشخیص داده می‌شود و به همین دلیل برای سیالات رسانا مانند آب مناسب است.

در Float Switch حرکت مکانیکی شناور برای Switching استفاده می‌شود.

در Rotary Paddle مقاومت ماده در برابر چرخش Paddle حضور Bulk Solid را مشخص می‌کند.

روش‌های Optical، Microwave و Radiometric نیز برای کاربردهای خاص وجود دارند.

پس برای انتخاب Level Switch باید سؤال اصلی این باشد:

«قرار است چه ماده‌ای، در چه نقطه‌ای، تحت چه شرایط فرآیندی و با چه سطحی از ایمنی تشخیص داده شود؟»

وقتی این سؤال درست پاسخ داده شود، انتخاب بین Capacitive، Vibronic، Conductive، Float یا سایر Level Switchها بسیار ساده‌تر و مطمئن‌تر خواهد شد.
