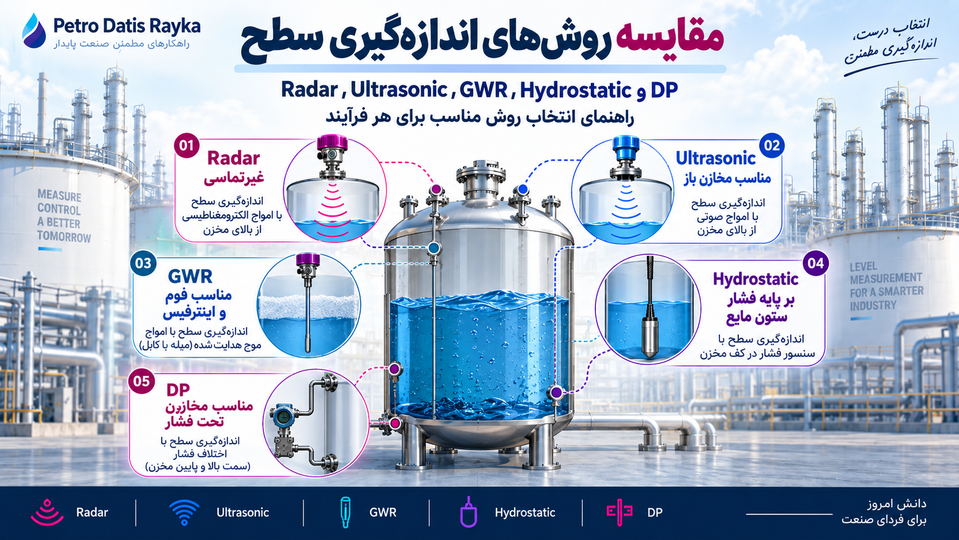

انواع روش‌های اندازه‌گیری سطح؛ مقایسه Radar، Ultrasonic، GWR، Hydrostatic و DP

در اندازه‌گیری سطح، یک اشتباه رایج این است که تصور کنیم فقط باید «بهترین لول سنج» را پیدا کنیم. در حالی که واقعیت این است که هیچ روش اندازه‌گیری سطحی برای همه کاربردها بهترین نیست.

هر تکنولوژی بر اساس یک اصل فیزیکی متفاوت کار می‌کند و در نتیجه نسبت به شرایطی مانند:

فشار

دما

چگالی

ثابت دی‌الکتریک

فوم

بخار

گردوغبار

هندسه مخزن

تلاطم

و نوع ماده

رفتار متفاوتی دارد.

به همین دلیل انتخاب بین Radar، Ultrasonic، Guided Wave Radar، Hydrostatic و Differential Pressure باید بر اساس شرایط واقعی فرآیند انجام شود.

این پنج روش از مهم‌ترین تکنولوژی‌های اندازه‌گیری پیوسته سطح در صنعت هستند و هرکدام نقاط قوت و محدودیت‌های خود را دارند. Endress+Hauser نیز Free Space Radar، Guided Radar، Ultrasonic، Hydrostatic و Differential Pressure را از اصول اصلی اندازه‌گیری سطح در صنایع فرآیندی معرفی می‌کند.



قبل از مقایسه، Level Measurement چگونه انجام می‌شود؟

در بسیاری از روش‌های اندازه‌گیری سطح، تجهیز ارتفاع مایع یا ماده را مستقیماً «نمی‌بیند».

در واقع یک کمیت فیزیکی دیگر اندازه‌گیری می‌شود و سپس به Level تبدیل می‌شود.

برای مثال:

Radar فاصله تا سطح را از بازتاب موج الکترومغناطیسی تعیین می‌کند.

Ultrasonic زمان رفت و برگشت موج صوتی را اندازه می‌گیرد.

Guided Wave Radar بازتاب موج هدایت‌شده روی Probe را تحلیل می‌کند.

Hydrostatic فشار ستون مایع را اندازه می‌گیرد.

Differential Pressure اختلاف فشار بین پایین و بالای مخزن را اندازه‌گیری می‌کند.

بنابراین تفاوت اصلی این روش‌ها در اصل فیزیکی اندازه‌گیری است.



Radar Level Measurement چیست؟

Radar یکی از مهم‌ترین و پرکاربردترین فناوری‌های جدید اندازه‌گیری سطح است.

در این روش یک آنتن در بالای مخزن نصب می‌شود و موج الکترومغناطیسی به سمت سطح ماده ارسال می‌کند.

موج به سطح برخورد کرده و بخشی از آن بازتاب می‌شود.

سنسور بازتاب را دریافت کرده و فاصله بین آنتن و سطح را محاسبه می‌کند.

اگر ارتفاع مخزن مشخص باشد:

Level = Tank Height − Distance

خواهد بود.

VEGA نیز توضیح می‌دهد که Radar Level Sensor از Microwave Signal برای اندازه‌گیری فاصله تا سطح استفاده کرده و سپس مقدار Level را محاسبه می‌کند.



Radar چگونه فاصله را اندازه می‌گیرد؟

در نسل‌های مختلف Radar از روش‌هایی مانند:

Time of Flight

Pulse Radar

FMCW

استفاده می‌شود.

در روش Time of Flight زمان رفت و برگشت موج بررسی می‌شود.

در FMCW فرکانس سیگنال به‌صورت پیوسته تغییر می‌کند و اختلاف بین سیگنال ارسالی و بازگشتی برای تعیین فاصله استفاده می‌شود.

اصل مشترک در همه این روش‌ها این است که Sensor باید فاصله بین محل نصب و سطح ماده را پیدا کند.



مزایای Radar Level

یکی از بزرگ‌ترین مزایای Radar این است که Non-contact است.

یعنی هیچ Probe یا بخش اندازه‌گیری لازم نیست داخل سیال فرو برود.

این ویژگی برای سیالات:

خورنده

چسبنده

بهداشتی

داغ

یا فرآیندهای تحت فشار

بسیار مهم است.

Radar برای مایعات و جامدات قابل استفاده است و VEGA آن را روشی غیرتماسی برای اندازه‌گیری پیوسته سطح هر دو گروه معرفی می‌کند.



آیا دما و فشار روی Radar تأثیر دارند؟

یکی از مزایای مهم Radar این است که اصل اندازه‌گیری آن نسبت به بسیاری از روش‌های دیگر کمتر تحت تأثیر دما و فشار قرار می‌گیرد.

VEGA اعلام می‌کند که در Radar Measurement، فشار، دما و گردوغبار تأثیر مستقیم قابل توجهی بر اصل اندازه‌گیری ندارند.

Endress+Hauser نیز Radar را برای شرایط سخت فرآیندی شامل فشار، دما و بخار مناسب معرفی می‌کند.

البته این به این معنی نیست که هر Radar Sensor بدون محدودیت در هر دما و فشاری کار می‌کند.

Process Connection، Seal، Antenna و Electronics همچنان Rating مشخص خود را دارند.



Density چه تأثیری روی Radar دارد؟

در روش Radar، Density مستقیماً پارامتر اندازه‌گیری نیست.

یعنی برخلاف Hydrostatic و DP، اگر چگالی مایع تغییر کند، اصل اندازه‌گیری Radar الزاماً دچار خطای مستقیم نمی‌شود.

Endress+Hauser نیز Radar را نسبت به ویژگی‌هایی مانند Density و Conductivity کم‌حساس معرفی می‌کند.

این مزیت در فرآیندهایی که Density تغییر می‌کند بسیار مهم است.



Dielectric Constant در Radar چیست؟

Radar به بازتاب موج الکترومغناطیسی از سطح ماده وابسته است.

قدرت بازتاب با ویژگی الکتریکی ماده، به‌خصوص Relative Dielectric Constant یا εr ارتباط دارد.

مواد با Dielectric Constant بالاتر معمولاً سیگنال بازتابی قوی‌تری ایجاد می‌کنند.

برای مثال آب دارای Dielectric Constant بسیار بالاتری نسبت به بسیاری از Hydrocarbonها است.

در مواد با Dielectric بسیار پایین، انتخاب Sensor و Antenna مناسب اهمیت بیشتری پیدا می‌کند.



Foam چه تأثیری روی Radar دارد؟

پاسخ دقیق به نوع Foam بستگی دارد.

Foam سبک ممکن است اجازه عبور بخش قابل توجهی از موج را بدهد و Radar بتواند سطح واقعی مایع را تشخیص دهد.

Foam متراکم یا دارای Dielectric بالا ممکن است خودش Echo ایجاد کند.

بنابراین جمله «Radar تحت هیچ شرایطی از Foam تأثیر نمی‌گیرد» درست نیست.

در انتخاب Sensor باید ماهیت Foam و محصول بررسی شود.



Vapor و Condensation چه تأثیری روی Radar دارند؟

Radar معمولاً در حضور Vapor عملکرد خوبی دارد، به‌خصوص نسبت به Ultrasonic.

Endress+Hauser Radar Level Measurement را برای فرآیندهای دارای Vapor نیز مناسب معرفی می‌کند.

اما Condensation شدید روی آنتن، Build-up یا شرایط بسیار خاص فرآیند همچنان می‌توانند روی کیفیت Echo تأثیر بگذارند.



Radar برای چه کاربردهایی مناسب است؟

Radar معمولاً انتخاب بسیار خوبی برای:

مخازن ذخیره

مخازن فرآیندی

مواد خورنده

سیالات داغ

مخازن تحت فشار

مواد جامد

سیلوها

مخازن با Agitation

و بسیاری از کاربردهای صنعتی عمومی

است.

همچنین در Tank Gauging دقیق نیز استفاده می‌شود. Endress+Hauser کاربرد Radar را از Storage Tank ساده تا High Accuracy Tank Gauging ذکر می‌کند.



محدودیت‌های Radar چیست؟

با وجود مزایای زیاد، Radar هم محدودیت دارد.

هندسه مخزن می‌تواند Echoهای ناخواسته ایجاد کند.

Nozzle بلند یا باریک ممکن است مشکل ایجاد کند.

Agitator، Ladder، Heating Coil و Internal Structure ممکن است False Echo ایجاد کنند.

Dielectric بسیار پایین می‌تواند سیگنال را ضعیف کند.

Build-up روی Antenna ممکن است کیفیت اندازه‌گیری را کاهش دهد.

پس نصب و Configuration اهمیت بسیار زیادی دارد.



Ultrasonic Level Measurement چیست؟

Ultrasonic نیز یک روش Non-contact است.

Sensor در بالای مخزن نصب می‌شود و موج صوتی با فرکانس بالا به سمت سطح ماده ارسال می‌کند.

موج از سطح بازتاب می‌شود.

Sensor زمان رفت و برگشت موج را اندازه‌گیری کرده و Distance را محاسبه می‌کند.

سپس مقدار Level از اختلاف بین ارتفاع مرجع و Distance به دست می‌آید.



تفاوت اصلی Radar و Ultrasonic چیست؟

در ظاهر عملکرد این دو شبیه است.

هر دو از بالای مخزن فاصله تا سطح را اندازه می‌گیرند.

اما تفاوت اصلی این است:

Radar از امواج الکترومغناطیسی استفاده می‌کند.

Ultrasonic از امواج صوتی استفاده می‌کند.

همین تفاوت کوچک در ظاهر، رفتار آنها را در شرایط فرآیندی کاملاً متفاوت می‌کند.



چرا Ultrasonic به دما حساس‌تر است؟

سرعت صوت در گاز ثابت مطلق نیست.

با تغییر دما، ترکیب گاز و بعضی شرایط محیطی، سرعت صوت تغییر می‌کند.

اگر این تغییر به‌درستی Compensation نشود، اندازه‌گیری Distance می‌تواند دچار خطا شود.

به همین دلیل بسیاری از Ultrasonic Sensorها دارای Temperature Compensation هستند.



Vapor چه اثری روی Ultrasonic دارد؟

از آنجا که موج صوتی باید از فضای گازی بالای سطح عبور کند، ویژگی‌های آن گاز اهمیت پیدا می‌کند.

وجود:

Vapor

بخارهای سنگین

ترکیبات گازی متغیر

Temperature Gradient

یا Vacuum

می‌تواند انتشار موج صوتی را تحت تأثیر قرار دهد.

به همین دلیل Ultrasonic در بعضی فرآیندهای بخاردار یا تحت فشار نسبت به Radar محدودیت بیشتری دارد.



Foam چه تأثیری روی Ultrasonic دارد؟

Foam یکی از چالش‌های مهم Ultrasonic است.

بعضی فوم‌ها می‌توانند انرژی موج صوتی را جذب یا پراکنده کنند.

در این شرایط Echo برگشتی ضعیف می‌شود.

به همین دلیل برای مخازنی با Foam زیاد، Radar یا بعضی تکنولوژی‌های Contact ممکن است انتخاب مطمئن‌تری باشند.



فشار چه تأثیری روی Ultrasonic دارد؟

بسیاری از Ultrasonic Level Sensorهای معمولی برای مخازن Atmospheric یا Low Pressure طراحی می‌شوند.

در مخازن تحت فشار یا شرایط گازی خاص، باید محدودیت Sensor بررسی شود.

این یکی از تفاوت‌های مهم Ultrasonic و Radar در کاربردهای فرآیندی سخت است.



مزایای Ultrasonic

Non-contact است.

قطعه متحرک ندارد.

برای بسیاری از کاربردهای آب و فاضلاب مناسب است.

راه‌اندازی نسبتاً ساده‌ای دارد.

در بسیاری از کاربردهای عمومی هزینه مناسبی دارد.

برای Open Channel Flow نیز بسیار رایج است.



Ultrasonic برای کجا مناسب است؟

Ultrasonic معمولاً برای:

مخازن آب

فاضلاب

حوضچه‌ها

Reservoir

مخازن Atmospheric

برخی مواد جامد

Open Channel

و کاربردهای عمومی

گزینه خوبی است.

اگر شرایط Vapor، Foam، Pressure و Temperature پیچیده نباشد، می‌تواند یک انتخاب اقتصادی و مؤثر باشد.



Guided Wave Radar یا GWR چیست؟

Guided Wave Radar از همان خانواده Radar است، اما تفاوت بسیار مهمی دارد.

در Free Space Radar موج در فضای آزاد مخزن حرکت می‌کند.

اما در GWR موج در طول یک Probe هدایت می‌شود.

Probe می‌تواند:

Rod

Cable

یا Coaxial

باشد.

Radar Pulse در طول Probe حرکت می‌کند.

وقتی به سطح محصول می‌رسد، تغییر Dielectric باعث بازتاب بخشی از انرژی می‌شود.

زمان برگشت سیگنال اندازه‌گیری شده و Level محاسبه می‌شود.

VEGA این روش را بر پایه هدایت Microwave Pulse در طول Cable یا Rod Probe معرفی می‌کند.



تفاوت GWR با Radar چیست؟

Radar غیرتماسی است.

GWR معمولاً با ماده تماس دارد.

Radar از فضای آزاد مخزن استفاده می‌کند.

GWR مسیر موج را با Probe کنترل می‌کند.

این هدایت باعث می‌شود GWR در بعضی شرایط پیچیده عملکرد بسیار خوبی داشته باشد.



GWR در مخزن‌های کوچک و باریک چه مزیتی دارد؟

در مخزن‌های باریک یا Chamberها، Free Space Radar ممکن است با دیواره‌ها یا Internal Structures درگیر شود.

اما در GWR چون موج روی Probe هدایت می‌شود، اثر بعضی اجزای اطراف کمتر می‌شود.

این ویژگی GWR را برای Bypass Chamber و مخازن با فضای محدود بسیار مناسب می‌کند.

Emerson نیز GWR را برای Confined Geometry و شرایط سخت مناسب معرفی می‌کند.



GWR و Foam

GWR یکی از گزینه‌های قوی در شرایط Foam است.

Emerson توضیح می‌دهد که Guided Wave Radar در بسیاری از موارد می‌تواند از Foam سبک تا متوسط عبور کرده و سطح واقعی مایع را تشخیص دهد، اگرچه Foam بسیار متراکم ممکن است بازتاب مستقل ایجاد کند.

پس GWR هم کاملاً «مصون از Foam» نیست، اما در بسیاری از کاربردهای فومی عملکرد بسیار خوبی دارد.



GWR و Vapor

یکی از مزایای GWR این است که مسیر سیگنال توسط Probe هدایت می‌شود.

VEGA آن را نسبت به Steam، Pressure و Temperature Fluctuation، Dust و Condensation مقاوم معرفی می‌کند.

در سرویس‌های Steam بسیار شدید، مخصوصاً Saturated Steam، ممکن است Compensationهای تخصصی لازم باشد.

Emerson برای برخی GWRهای خود Dynamic Vapor Compensation ارائه می‌کند.



GWR و Density

مانند Free Space Radar، GWR مستقیماً بر اساس Density اندازه‌گیری نمی‌کند.

بنابراین تغییر Density معمولاً تأثیر مستقیم مشابه Hydrostatic یا DP ایجاد نمی‌کند.



GWR و Dielectric Constant

Dielectric Constant در GWR بسیار مهم است.

وقتی موج به مرزی با Dielectric متفاوت می‌رسد، بخشی از آن بازتاب می‌شود.

محصولات با Dielectric بسیار پایین Echo ضعیف‌تری ایجاد می‌کنند.

با این حال Sensorهای جدید حساسیت بسیار بالایی دارند و برای بعضی Hydrocarbonهای کم‌دی‌الکتریک نیز قابل استفاده‌اند. Emerson در خانواده Rosemount GWR خود به اندازه‌گیری مواد با Dielectric پایین نیز اشاره می‌کند.



GWR و Interface Measurement

یکی از مهم‌ترین مزایای Guided Wave Radar قابلیت اندازه‌گیری Interface است.

مثلاً اگر در مخزن:

Oil

و

Water

وجود داشته باشند، GWR می‌تواند در شرایط مناسب:

سطح بالایی

و Interface بین دو مایع

را اندازه‌گیری کند.

VEGA و Emerson هر دو Interface Measurement را یکی از کاربردهای اصلی GWR معرفی می‌کنند.



محدودیت‌های GWR

Probe داخل مخزن قرار می‌گیرد.

بنابراین Build-up می‌تواند روی آن ایجاد شود.

در مواد بسیار چسبنده باید انتخاب Probe با دقت انجام شود.

در مخزن دارای Agitator باید مراقب برخورد مکانیکی با Probe بود.

Cable Probe در Turbulence شدید ممکن است به Stabilization نیاز داشته باشد.

در بعضی Solidها نیروهای مکانیکی روی Cable می‌تواند زیاد شود.



Hydrostatic Level Measurement چیست؟

Hydrostatic یکی از ساده‌ترین و قدیمی‌ترین روش‌های اندازه‌گیری سطح مایع است.

اصل آن بر این رابطه است:

P = ρgh

که در آن:

P فشار هیدرواستاتیک

ρ چگالی مایع

g شتاب گرانش

h ارتفاع ستون مایع

است.

یعنی هرچه ارتفاع مایع بیشتر شود، فشار در کف مخزن بیشتر می‌شود.

اگر Density مشخص باشد، از روی Pressure می‌توان Level را محاسبه کرد.



Hydrostatic Sensor کجا نصب می‌شود؟

معمولاً Sensor در:

کف مخزن

کنار قسمت پایین مخزن

یا به شکل Submersible Probe داخل مایع

قرار می‌گیرد.

در نتیجه Pressure Head ستون مایع را اندازه‌گیری می‌کند.



بزرگ‌ترین مزیت Hydrostatic چیست؟

سادگی.

برای بسیاری از مخازن آب و مایعات، Hydrostatic یک روش بسیار قابل اعتماد و اقتصادی است.

Foam روی سطح معمولاً اهمیت کمی دارد.

وجود Agitator یا Internal Structure نیز معمولاً مانند Radar مشکل Echo ایجاد نمی‌کند.



بزرگ‌ترین محدودیت Hydrostatic چیست؟

Density.

از رابطه:

P = ρgh

مشخص است که Pressure فقط به Level بستگی ندارد.

Density نیز مستقیماً در نتیجه دخالت دارد.

پس اگر Density تغییر کند، Sensor ممکن است تغییر فشار را به اشتباه تغییر Level تفسیر کند.



مثال تأثیر Density

فرض کنید Level مخزن ثابت باشد.

اگر مایع به دلیل تغییر دما یا ترکیب، Density بیشتری پیدا کند:

فشار کف مخزن افزایش پیدا می‌کند.

یک سیستم Hydrostatic ساده ممکن است تصور کند Level بالا رفته است.

در حالی که Level واقعی تغییر نکرده است.

به همین دلیل Hydrostatic برای سیالات با Density نسبتاً ثابت مناسب‌تر است یا باید Compensation مناسب در نظر گرفته شود.



آیا Foam روی Hydrostatic تأثیر دارد؟

معمولاً خیلی کمتر از Ultrasonic.

چون Sensor فشار ستون مایع را می‌سنجد و به ظاهر سطح وابسته نیست.

Foam سبک روی سطح معمولاً Head قابل توجهی ایجاد نمی‌کند.

این یکی از دلایلی است که Hydrostatic در بعضی مخازن فومی عملکرد خوبی دارد.



Hydrostatic برای چه کاربردهایی مناسب است؟

مخازن آب

حوضچه‌ها

چاه‌ها

سدها

Wastewater

Storage Tank

و بسیاری از مایعات با Density نسبتاً ثابت.



Hydrostatic برای جامدات مناسب است؟

خیر، نه به شکل معمول.

این روش به Pressure Head سیال وابسته است و عمدتاً برای مایعات استفاده می‌شود.



Differential Pressure Level Measurement چیست؟

روش DP Level از همان اصل Hydrostatic استفاده می‌کند، اما برای شرایطی که فشار فضای بالای مخزن نیز مهم است.

در یک مخزن بسته، فشار کف مخزن شامل دو بخش است:

فشار Vapor Space

و

فشار ستون مایع.

اگر فقط فشار پایین مخزن اندازه‌گیری شود، نمی‌توان فهمید چه مقدار از آن ناشی از Level و چه مقدار ناشی از Pressure Vessel است.

در این شرایط DP Transmitter استفاده می‌شود.



DP Transmitter چگونه Level را اندازه‌گیری می‌کند؟

High Pressure Side به قسمت پایین مخزن متصل می‌شود.

Low Pressure Side به فضای بالای مخزن متصل می‌شود.

ترانسمیتر اختلاف دو فشار را اندازه می‌گیرد.

با حذف فشار مشترک Vessel، Pressure Head مایع باقی می‌ماند.

Yokogawa Closed Tank Level را یکی از کاربردهای مستقیم Differential Pressure Transmitter معرفی می‌کند.



DP Level در مخزن باز چگونه است؟

در مخزن باز، فضای بالای مایع به Atmosphere متصل است.

در نتیجه Reference Pressure همان فشار اتمسفر است.

می‌توان Low Side را به Atmosphere Reference کرد و فشار کف مخزن را اندازه گرفت.



DP Level در مخزن بسته چگونه است؟

در Closed Tank، Low Side باید فشار بالای مخزن را دریافت کند.

این اتصال می‌تواند با:

Dry Leg

Wet Leg

یا Remote Seal

انجام شود.

Yokogawa نیز این آرایش‌ها را برای Closed Tank Level توضیح می‌دهد و اشاره می‌کند که Remote Seal می‌تواند برای انتقال Pressure به Transmitter استفاده شود.



Wet Leg چیست؟

اگر Vapor در Low Side Condense شود، ممکن است یک ستون مایع پایدار در Reference Leg تشکیل داده شود.

به این آرایش Wet Leg گفته می‌شود.

اما ارتفاع و Density این ستون نیز در Calibration تأثیر دارد.



Dry Leg چیست؟

اگر گاز یا بخار Condense نشود و Low Side به شکل گازی باقی بماند، Dry Leg استفاده می‌شود.

این روش برای سرویس‌هایی مناسب است که Condensation مشکل ایجاد نمی‌کند.



Remote Seal در DP Level

در بعضی فرآیندها نمی‌توان Impulse Line معمولی استفاده کرد.

مثلاً سیال:

خورنده

چسبنده

داغ

یا مستعد گرفتگی است.

در این حالت Diaphragm Seal و Capillary استفاده می‌شود.

اما Capillary Fill Fluid نیز تحت تأثیر Temperature قرار می‌گیرد و باید در طراحی لحاظ شود.

Yokogawa به Head ایجادشده توسط Fill Fluid و اثر آن در اندازه‌گیری DP Level اشاره می‌کند.



Density در DP Level چقدر مهم است؟

بسیار زیاد.

DP Level نیز در نهایت از فشار هیدرواستاتیک استفاده می‌کند.

بنابراین:

ΔP ∝ ρ × h

اگر Density تغییر کند، Calibration Level تغییر می‌کند.

این یکی از مهم‌ترین تفاوت‌های DP با Radar و GWR است.



مزایای DP Level

تکنولوژی بسیار شناخته‌شده و اثبات‌شده‌ای است.

برای مخازن بسته و تحت فشار مناسب است.

برای دما و فشار بالا با Seal مناسب قابل استفاده است.

در بسیاری از صنایع Process تجربه عملی بسیار زیادی دارد.

برای بعضی Interface Measurementها نیز قابل استفاده است.



محدودیت‌های DP Level

به Density حساس است.

Impulse Line می‌تواند مسدود شود.

Wet Leg یا Dry Leg ممکن است Maintenance نیاز داشته باشد.

Temperature روی Capillary Fill Fluid اثر می‌گذارد.

نصب Transmitter و Elevation اهمیت زیادی دارد.

Calibration Zero Suppression یا Zero Elevation باید درست انجام شود.



Radar یا Ultrasonic؛ کدام بهتر است؟

اگر شرایط فرآیند ساده باشد، هر دو می‌توانند عملکرد خوبی داشته باشند.

اما در شرایط:

Vapor زیاد

Pressure بالا

Temperature شدید

تغییر ترکیب گاز

یا Foam مشکل‌ساز

Radar معمولاً انعطاف بیشتری دارد.

Ultrasonic بیشتر در:

Water

Wastewater

Open Tank

Open Channel

و کاربردهای Atmospheric

محبوب است.

پس Radar الزاماً «همیشه بهتر» نیست، اما محدوده کاربرد گسترده‌تری در فرآیندهای سخت دارد.



Radar یا GWR؛ کدام بهتر است؟

اگر Non-contact بودن مهم باشد، Free Space Radar مزیت دارد.

اگر Tank Geometry پیچیده باشد یا Interface مهم باشد، GWR می‌تواند مناسب‌تر باشد.

Radar برای سیالات بسیار چسبنده‌ای که Probe نباید داخل آنها باشد، جذاب‌تر است.

GWR در Chamberها و مخازن باریک بسیار قوی است.

برای Foam و Interface نیز GWR در بسیاری از کاربردها عملکرد بسیار خوبی دارد.



Radar یا Hydrostatic؟

Radar به Density وابسته نیست.

Hydrostatic به Density وابسته است.

Radar از بالای مخزن نصب می‌شود.

Hydrostatic فشار پایین مخزن را می‌سنجد.

اگر سیال Density متغیر داشته باشد، Radar معمولاً مزیت مهمی دارد.

اگر مخزن ساده آب با Density تقریباً ثابت باشد، Hydrostatic می‌تواند بسیار اقتصادی و قابل اعتماد باشد.



Radar یا DP؟

در مخازن تحت فشار، هر دو می‌توانند Level را اندازه‌گیری کنند.

Radar Pressure Vessel Pressure را مستقیماً وارد محاسبه Level نمی‌کند.

DP باید فشار بالا و پایین مخزن را مقایسه کند.

Radar معمولاً Maintenance کمتری از نظر Impulse Line دارد.

DP در بسیاری از واحدهای قدیمی و فرآیندهای High Pressure همچنان تکنولوژی بسیار رایجی است.



GWR یا DP؟

اگر Density متغیر است، GWR معمولاً مزیت دارد.

اگر Interface Measurement مطرح است، هر دو می‌توانند استفاده شوند اما اصل کارشان متفاوت است.

GWR بر تغییر Dielectric متکی است.

DP بر اختلاف Density و Hydrostatic Head متکی است.

پس برای Interface باید ببینیم تفاوت Dielectric بیشتر قابل اتکاست یا تفاوت Density.



Foam: کدام روش بهتر است؟

هیچ جواب مطلقی وجود ندارد.

Radar بسته به نوع Foam ممکن است سطح مایع یا Foam را ببیند.

Ultrasonic معمولاً نسبت به Foam حساس‌تر است.

GWR در بسیاری از Foamهای سبک تا متوسط عملکرد بسیار خوبی دارد.

Hydrostatic معمولاً Foam سطحی را نادیده می‌گیرد چون Pressure Head مایع را اندازه می‌گیرد.

DP نیز مشابه Hydrostatic به فشار ستون مایع وابسته است.

پس اگر Foam مسئله اصلی باشد، نوع Foam و هدف Measurement باید مشخص شود.



Vapor: کدام روش بهتر است؟

Radar معمولاً نسبت به Vapor مقاوم است.

GWR نیز معمولاً عملکرد خوبی دارد و در مدل‌های خاص Compensation برای Steam وجود دارد.

Ultrasonic نسبت به ترکیب گاز و Vapor حساس‌تر است.

Hydrostatic و DP از موج استفاده نمی‌کنند و Vapor به شکل Echo Problem مطرح نیست، اما در DP فشار و Condensation فضای بالا اهمیت دارد.



Density Change: کدام روش کمتر تحت تأثیر است؟

Radar: معمولاً تأثیر مستقیم ندارد.

GWR: معمولاً تأثیر مستقیم ندارد.

Ultrasonic: Density مایع اصل اندازه‌گیری نیست.

Hydrostatic: مستقیماً تحت تأثیر است.

DP: مستقیماً تحت تأثیر است.

بنابراین برای فرآیندی با Density متغیر، روش‌های مبتنی بر Distance معمولاً مزیت دارند.



Dielectric Constant: کدام روش تحت تأثیر است؟

Radar و GWR به بازتاب Microwave وابسته‌اند؛ بنابراین Dielectric مهم است.

Ultrasonic به Acoustic Reflection وابسته است و Dielectric نقش مستقیم ندارد.

Hydrostatic و DP نیز Dielectric برایشان پارامتر اصلی نیست.



Pressure: کدام روش مناسب‌تر است؟

Radar در بسیاری از Pressure Vesselها قابل استفاده است، به شرط انتخاب Sensor و Process Connection مناسب.

GWR نیز برای Pressure و Temperature بالا مدل‌های صنعتی متعددی دارد.

Ultrasonic معمولاً محدودیت بیشتری در Pressure Vessel دارد.

DP اساساً یکی از روش‌های کلاسیک مخازن تحت فشار است.



Temperature: کدام روش کمتر حساس است؟

Radar و GWR از نظر اصل اندازه‌گیری کمتر به تغییر دمای محیط گازی وابسته‌اند.

Ultrasonic به تغییر سرعت صوت در اثر Temperature حساس‌تر است.

Hydrostatic و DP ممکن است به دلیل تغییر Density سیال با Temperature تحت تأثیر قرار گیرند.

Remote Seal DP نیز می‌تواند از Temperature Fill Fluid تأثیر بگیرد.



Agitator و Internal Structure

در Radar ممکن است False Echo ایجاد شود.

در Ultrasonic نیز Obstruction می‌تواند Echo ایجاد کند.

در GWR چون موج روی Probe هدایت می‌شود اثر بعضی Internal Structureها کمتر است، اما برخورد مکانیکی Probe باید کنترل شود.

Hydrostatic و DP معمولاً از منظر Echo تحت تأثیر Agitator نیستند.



مخزن باز؛ چه روشی مناسب است؟

برای مخازن باز ساده می‌توان از:

Radar

Ultrasonic

Hydrostatic

GWR

و Pressure Sensor

استفاده کرد.

انتخاب بستگی به هزینه، دقت، نوع مایع، Foam، Vapor و شرایط نصب دارد.



مخزن بسته و تحت فشار؛ چه روشی مناسب است؟

معمولاً گزینه‌های مهم:

Radar

GWR

و DP

هستند.

Ultrasonic در بسیاری از Pressure Vesselها محدودیت بیشتری دارد.

Hydrostatic ساده نیز باید Pressure فضای بالای Tank را در نظر بگیرد و در عمل به DP تبدیل می‌شود.



مخزن با سیال خورنده

Radar Non-contact یک مزیت بزرگ دارد چون Sensor لازم نیست با سیال تماس داشته باشد.

GWR نیاز به Probe سازگار با Fluid دارد.

Hydrostatic و DP نیاز به Wetted Material یا Diaphragm Seal مناسب دارند.



مخزن با سیال چسبنده

اگر Build-up شدید باشد، Non-contact Radar معمولاً جذاب است.

GWR ممکن است با Coating روی Probe روبه‌رو شود.

Hydrostatic Sensor یا Remote Seal نیز ممکن است در بعضی سرویس‌ها با Coating مواجه شوند.



مواد جامد و سیلو

Radar یکی از روش‌های بسیار مهم برای Bulk Solid است.

GWR نیز برای بعضی Bulk Solidها قابل استفاده است.

Ultrasonic در برخی Solidها استفاده می‌شود اما Dust و شکل نامنظم سطح می‌تواند چالش ایجاد کند.

Hydrostatic و DP برای Bulk Solid روش معمول نیستند.



Interface Measurement

اگر دو مایع غیرقابل اختلاط وجود داشته باشند، انتخاب روش به خواص آنها بستگی دارد.

GWR برای Interface بسیار مهم است.

DP نیز اگر Density دو فاز مشخص باشد قابل استفاده است.

Radar Free Space معمولاً بیشتر سطح بالایی را اندازه‌گیری می‌کند و Interface نیاز به شرایط خاص دارد.



چه زمانی Radar انتخاب خوبی است؟

وقتی:

اندازه‌گیری غیرتماسی می‌خواهیم.

Density متغیر است.

فشار یا دما بالاست.

Vapor وجود دارد.

سیال خورنده است.

Maintenance پایین اهمیت دارد.

یا مخزن صنعتی پیچیده داریم.



چه زمانی Ultrasonic انتخاب خوبی است؟

وقتی:

مخزن Atmospheric است.

Vapor و Foam شدید نداریم.

فشار بالا نیست.

کاربرد آب یا فاضلاب است.

هزینه مهم است.

اندازه‌گیری Non-contact می‌خواهیم.



چه زمانی GWR انتخاب خوبی است؟

وقتی:

Interface Measurement داریم.

Foam وجود دارد.

Chamber یا Vessel باریک داریم.

Vapor زیاد است.

Geometry پیچیده است.

یا سیگنال Free Space Radar با موانع مشکل دارد.



چه زمانی Hydrostatic انتخاب خوبی است؟

وقتی:

مایع داریم.

Density نسبتاً ثابت است.

مخزن یا حوضچه ساده است.

Foam سطحی وجود دارد.

هزینه اقتصادی اهمیت دارد.

یا Submersible Measurement نیاز است.



چه زمانی DP انتخاب خوبی است؟

وقتی:

مخزن بسته یا تحت فشار است.

Hydrostatic Head باید از Vessel Pressure جدا شود.

فرآیند دارای استاندارد یا طراحی قدیمی مبتنی بر DP است.

Remote Seal لازم است.

یا Temperature و Pressure بالا با طراحی مناسب داریم.



اشتباهات رایج در مقایسه روش‌های Level

یکی از اشتباهات این است که بگوییم:

«Radar همیشه بهترین است.»

این جمله درست نیست.

اشتباه دیگر:

«Ultrasonic همان Radar ارزان‌تر است.»

این هم دقیق نیست؛ اصل فیزیکی آنها متفاوت است.

اشتباه دیگر:

«GWR همان Radar با سیم است.»

GWR واقعاً Radar است، اما هدایت موج روی Probe رفتار Measurement را تغییر می‌دهد.

اشتباه دیگر:

«Hydrostatic فقط Level را می‌سنجد.»

در واقع Pressure Head را می‌سنجد و Density در نتیجه دخالت مستقیم دارد.

اشتباه دیگر:

«DP Level تحت تأثیر Pressure Vessel نیست.»

اتفاقاً دلیل استفاده از DP همین است که Pressure فضای بالای مخزن از Pressure پایین کسر شود.



مهم‌ترین سؤال‌ها قبل از انتخاب Level Sensor

قبل از انتخاب Sensor باید این موارد مشخص شوند:

ماده مایع است یا جامد؟

مخزن باز است یا بسته؟

Pressure چقدر است؟

Temperature چقدر است؟

Density ثابت است یا متغیر؟

Dielectric Constant چقدر است؟

Foam داریم؟

Vapor داریم؟

Agitator وجود دارد؟

Build-up داریم؟

آیا Interface باید اندازه‌گیری شود؟

آیا Sensor می‌تواند با ماده تماس داشته باشد؟

Range چقدر است؟

Accuracy موردنیاز چقدر است؟

Tank Geometry چگونه است؟

Nozzle چه ابعادی دارد؟

محیط Hazardous است؟

Maintenance تا چه حد قابل قبول است؟



جمع‌بندی

Radar، Ultrasonic، Guided Wave Radar، Hydrostatic و Differential Pressure هرکدام بر اساس یک اصل فیزیکی متفاوت Level را اندازه‌گیری می‌کنند.

Radar فاصله تا سطح را با موج الکترومغناطیسی اندازه می‌گیرد و یکی از منعطف‌ترین روش‌های Non-contact است.

Ultrasonic با موج صوتی کار می‌کند و برای بسیاری از مخازن Atmospheric، آب و فاضلاب گزینه اقتصادی و کاربردی است.

Guided Wave Radar موج Radar را روی Probe هدایت می‌کند و در Interface، Foam، Vapor و بعضی مخازن پیچیده بسیار قدرتمند است.

Hydrostatic از فشار ستون مایع استفاده می‌کند و روشی ساده و قابل اعتماد است، اما به Density وابستگی مستقیم دارد.

Differential Pressure نیز بر Hydrostatic Head متکی است و به‌خصوص برای مخازن بسته و تحت فشار کاربرد بسیار زیادی دارد. Yokogawa نیز Closed Tank Level را از کاربردهای اصلی DP Transmitter معرفی می‌کند.

پس برای انتخاب Level Sensor نباید فقط به برند، قیمت یا جدیدتر بودن تکنولوژی نگاه کرد.

باید مشخص شود:

کدام اصل اندازه‌گیری با شرایط واقعی فرآیند سازگارتر است؟

گاهی بهترین انتخاب Radar است.

گاهی GWR.

گاهی یک Hydrostatic ساده از هر تکنولوژی گران‌قیمت دیگری منطقی‌تر است.

و در بسیاری از مخازن تحت فشار، DP همچنان یک راهکار کاملاً مهندسی و قابل اعتماد باقی مانده است.

این دقیقاً همان جایی است که انتخاب صحیح تکنولوژی Level می‌تواند تفاوت بین یک اندازه‌گیری پایدار و یک سیستم پر از خطا و Maintenance باشد.
