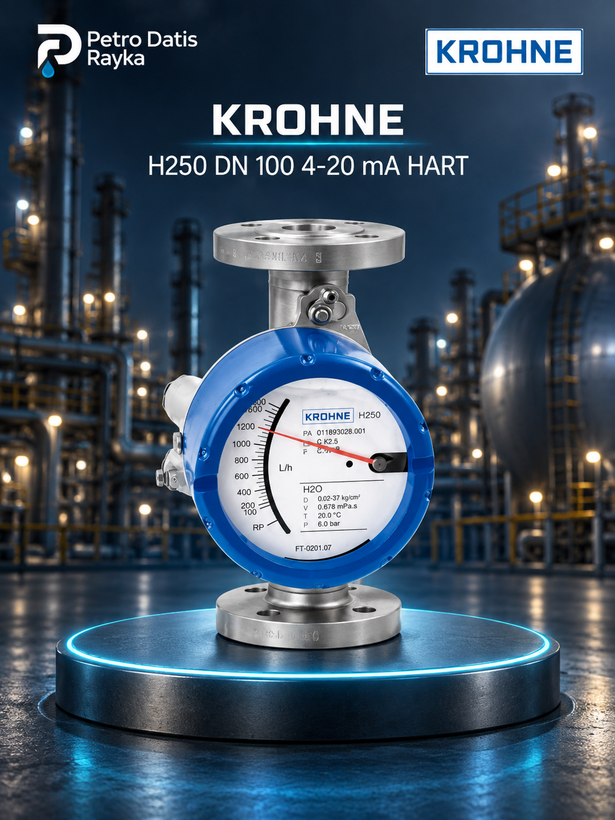

فلومتر 4 اینچ عقربه ای کرونه مدل H250 با کارت خروجی
Rotametr Krone H250 DN 100 output 4-20 mA HART
برند:Krohne
توضیحات
KROHNE H250 DN100 Rotameter با خروجی 4–20 mA HART یک فلومتر از نوع Variable Area Flowmeter است که برای اندازهگیری دبی مایعات و گازها در خطوط فرایندی استفاده میشود. سری H250 M40 یکی از مدلهای شناختهشده KROHNE برای کاربردهای صنعتی است و ترکیب اندازهگیری مکانیکی با قابلیت ارسال سیگنال الکترونیکی به سیستم کنترل را فراهم میکند.
در نسخه مجهز به ماژول ESK4A، مقدار دبی بهصورت سیگنال 4–20 mA دو سیمه منتقل میشود و ارتباط HART 7 نیز برای تنظیمات، مانیتورینگ و Diagnostics در دسترس است.
ویژگیهای کلیدی
- برند: KROHNE
- مدل: H250 / H250 M40
- نوع تجهیز: Variable Area Flowmeter / Rotameter
- سایز: DN 100 / 4 inch
- مناسب برای اندازهگیری دبی مایعات و گازها
- خروجی: 4–20 mA
- پروتکل ارتباطی: HART
- تکنولوژی 2-Wire در نسخه ESK4A
- قابلیت نمایش محلی دبی به همراه انتقال سیگنال به سیستم کنترل
- طراحی ماژولار و امکان افزودن تجهیزات الکترونیکی بدون ایجاد تغییر اساسی در بخش اندازهگیری
- قابلیت استفاده در خطوط عمودی، افقی و حتی Downflow در پیکربندی مناسب
- محدوده سایز خانواده H250 M40 از DN15 تا DN150 است.
- محدوده دمای فرایندی خانواده H250 M40 بسته به متریال و پیکربندی میتواند از حدود -196 تا +400°C باشد.
- حداکثر فشار کاری خانواده H250 M40 در برخی پیکربندیها تا 1000 barg میرسد؛ فشار مجاز دقیق DN100 به نوع فلنج، متریال و نسخه سفارش دادهشده بستگی دارد.
- در نسخه ESK4A، تغذیه معمول 14 تا 32 VDC است و برای HART در بار 250 اهم حداقل 20 VDC نیاز دارد.
- پشتیبانی از Diagnostics مطابق NAMUR NE107 در نسخه الکترونیکی مربوطه.
- مناسب برای صنایع نفت و گاز، پتروشیمی، پالایشگاه، صنایع شیمیایی، نیروگاه، آب و سایر فرایندهای صنعتی
کاربرد
KROHNE H250 DN100 برای اندازهگیری و مانیتورینگ دبی در خطوط فرایندی استفاده میشود. Float داخل تیوب اندازهگیری متناسب با مقدار جریان حرکت میکند و موقعیت آن به مقدار دبی تبدیل میشود. در نسخه دارای 4–20 mA/HART، علاوه بر نمایش محلی، مقدار اندازهگیریشده به PLC یا DCS نیز منتقل میشود تا اپراتور بتواند دبی را از اتاق کنترل پایش کند.
