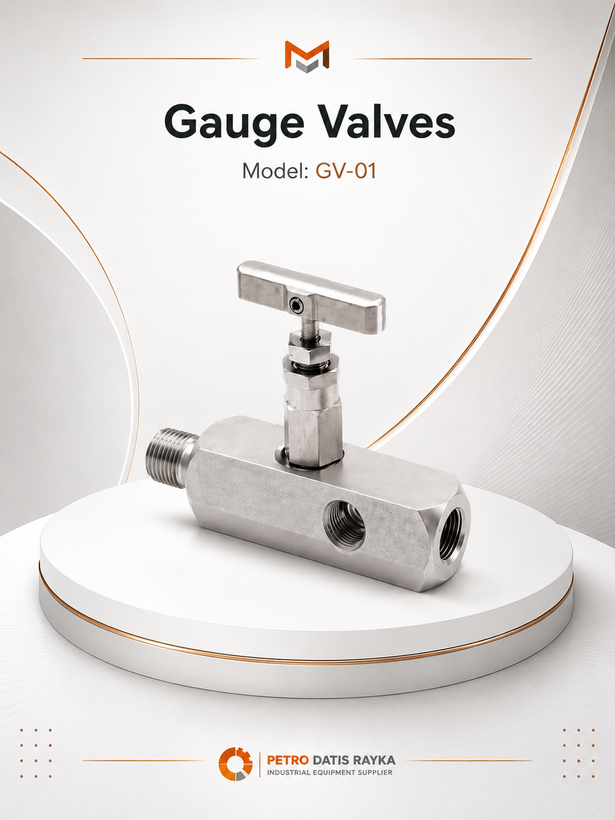

شیر گیج مدل GV

Gauge Valve GV یک شیر ابزار دقیق است که برای ایزوله‌کردن تجهیزات اندازه‌گیری فشار از سیال فرآیندی استفاده می‌شود. این شیر معمولاً بین خط فرآیند و تجهیزاتی مانند Pressure Gauge، Pressure Transmitter و Pressure Switch نصب می‌شود و امکان قطع ارتباط تجهیز با فشار فرآیند را برای تعمیر، تعویض، کالیبراسیون یا بازرسی فراهم می‌کند.

گیج ولوهای سری GV عموماً دارای مکانیزم Needle Valve هستند که امکان قطع مطمئن جریان را فراهم می‌کند. بسته به طراحی، شیر می‌تواند دارای Vent/Bleed Port نیز باشد تا پس از ایزوله‌کردن تجهیز، فشار محبوس‌شده در سمت گیج یا ترانسمیتر به‌صورت کنترل‌شده تخلیه شود. برخی مدل‌های GV به‌صورت Multiport ساخته می‌شوند و امکان اتصال همزمان گیج، ترانسمیتر یا تجهیزات تست را فراهم می‌کنند.

به دلیل ابعاد فشرده، مقاومت مناسب در فشارهای بالا و امکان ساخت از Stainless Steel 316/316L، این شیرها در سیستم‌های ابزار دقیق صنایع نفت، گاز، پتروشیمی، پالایشگاهی و نیروگاهی کاربرد گسترده‌ای دارند.

ویژگی‌های کلیدی

• مناسب برای Pressure Gauge و Pressure Transmitter
• قابلیت ایزوله‌کردن تجهیزات اندازه‌گیری از فرآیند
• طراحی Needle Type در بسیاری از مدل‌های GV
• امکان Vent/Bleed در پیکربندی‌های مربوطه
• طراحی فشرده مناسب سیستم‌های Instrumentation
• قابلیت استفاده در فشارهای بالا
• قابلیت ارائه با اتصالات Male و Female
• امکان ارائه با متریال SS316/316L
• آب‌بندی مناسب و نشتی بسیار پایین
• امکان استفاده برای عملیات تعمیر، تست و کالیبراسیون تجهیزات فشار
