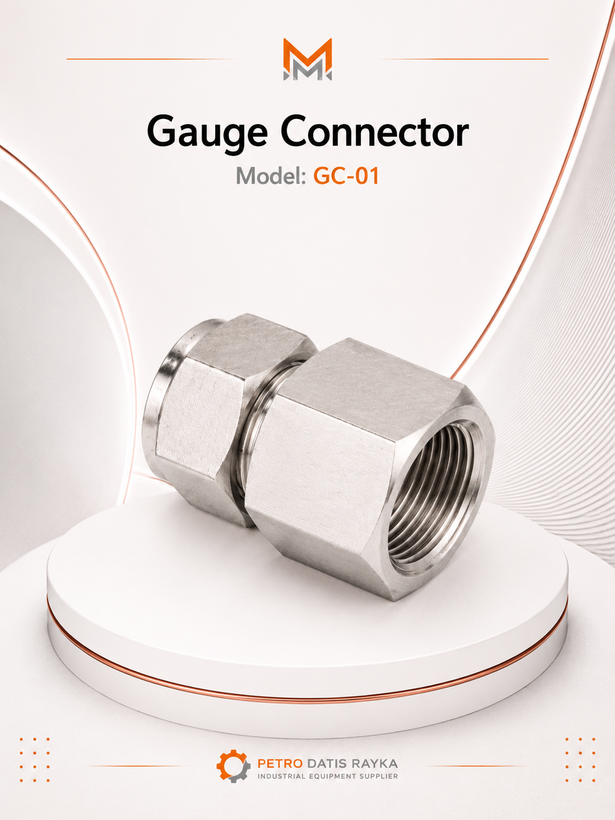

کانکتور گیج فیمیل مدل CFG

Gauge Connector CFG یک اتصال تخصصی در سیستم‌های Instrumentation Tube Fittings است که برای اتصال گیج فشار (Pressure Gauge) و سایر تجهیزات اندازه‌گیری فشار به خطوط تیوبینگ ابزار دقیق استفاده می‌شود. این اتصال، رابط بین Tube Line و اتصال فرآیندی گیج را فراهم کرده و امکان نصب مرتب، فشرده و مطمئن گیج روی سیستم را ایجاد می‌کند.

در ساختار Gauge Connector معمولاً یک سمت برای اتصال به تیوب ابزار دقیق و سمت دیگر متناسب با اتصال گیج طراحی می‌شود. بسته به سازنده و کد سفارش، اتصال سمت گیج می‌تواند با رزوه‌ها و ابعاد مختلف ارائه شود. استفاده از Gauge Connector به جای چند اتصال واسط مجزا، تعداد نقاط اتصال را کاهش داده و در نتیجه احتمال نشتی و فضای موردنیاز برای نصب را کمتر می‌کند.

این نوع اتصال به‌ویژه در پنل‌های ابزار دقیق، خطوط اندازه‌گیری فشار، سیستم‌های هیدرولیک و پنوماتیک و واحدهای فرآیندی صنایع نفت، گاز، پالایشگاهی و پتروشیمی کاربرد دارد.

ویژگی‌های کلیدی

• طراحی اختصاصی برای اتصال Pressure Gauge
• مناسب سیستم‌های Instrumentation
• اتصال خط تیوبینگ به گیج فشار
• طراحی فشرده و مستحکم
• کاهش تعداد اتصالات واسط
• کمک به کاهش نقاط بالقوه نشتی
• قابلیت ارائه با Stainless Steel 316/316L
• قابلیت ارائه در سایزهای مختلف تیوب
• امکان ارائه با رزوه‌های مختلف در سمت گیج
• مناسب برای خطوط مایع و گاز
• نصب و جداسازی آسان برای تعمیر یا تعویض گیج

کاربردها

• اتصال Pressure Gauge
• سیستم‌های اندازه‌گیری فشار
• پنل‌های ابزار دقیق
• خطوط Instrumentation
• سیستم‌های هیدرولیک
• سیستم‌های پنوماتیک
• خطوط نمونه‌گیری
• صنایع نفت و گاز
• پالایشگاه‌ها
• پتروشیمی
• نیروگاه‌ها و صنایع فرآیندی
