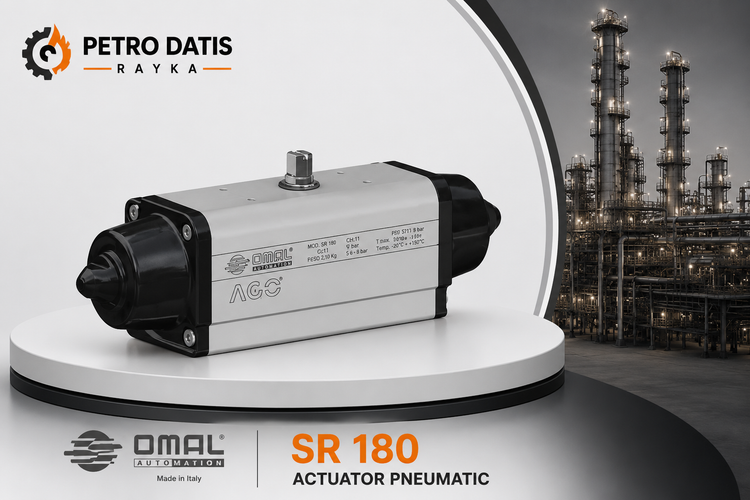

اکچویتور نیوماتیک امال مدل SR 180 فنر برگشت

OMAL SR180 یک اکچویتور پنوماتیکی تک‌عملگر فنر برگشت (Spring Return / Single Acting) است که برای اتوماسیون شیرهای صنعتی ربع‌گرد مانند Ball Valve، Butterfly Valve و Plug Valve طراحی شده است. این مدل با استفاده از هوای فشرده حرکت اصلی را ایجاد می‌کند و در صورت قطع فشار هوا، مجموعه فنرها اکچویتور را به موقعیت ایمن از پیش تعیین‌شده بازمی‌گردانند.

مدل SR180 در خانواده اکچویتورهای آلومینیومی OMAL قرار می‌گیرد. طبق اطلاعات رسمی سازنده، سایز SRN180 در فشار هوای 5.6 bar دارای گشتاور نامی 180 Nm است. طراحی این خانواده به‌گونه‌ای است که حرکت خطی پیستون به حرکت دورانی شفت تبدیل شده و برای عملکرد ربع‌گرد شیر مناسب است.

وجود مکانیزم Spring Return این اکچویتور را برای کاربردهای Fail-Safe مناسب می‌کند؛ یعنی در صورت قطع هوای ابزار دقیق، شیر می‌تواند بر اساس پیکربندی به وضعیت ایمن موردنظر سیستم منتقل شود.

ویژگی‌های کلیدی

• عملکرد Spring Return / Single Acting
• گشتاور نامی مدل SR180: 180 Nm در 5.6 bar
• حرکت خروجی ربع‌گرد
• زاویه چرخش استاندارد حدود 92° (-1° تا +91°)
• مناسب برای Ball Valve و Butterfly Valve
• عملکرد Fail-Safe در زمان قطع هوای فشرده
• فشار هوای کاری مرجع 5.6 bar
• حداکثر فشار هوای مجاز 8.4 bar
• هوای فشرده خشک و فیلترشده؛ بدون الزام به روغن‌کاری
• فلنج نصب F07/F10 مطابق EN ISO 5211
• قابلیت ارائه نسخه ATEX
• خانواده محصول دارای قابلیت کاربرد تا سطح SIL 3 طبق مشخصات سازنده
• مناسب برای نصب تجهیزات جانبی مانند Solenoid Valve، Limit Switch و Positioner

کاربردها

• شیرهای توپی (Ball Valve)
• شیرهای پروانه‌ای (Butterfly Valve)
• شیرهای Plug
• سیستم‌های On/Off
• سیستم‌های Fail-Safe
• صنایع نفت و گاز
• پالایشگاه‌ها
• پتروشیمی
• صنایع شیمیایی
• نیروگاه‌ها
• سیستم‌های آب و فاضلاب
• خطوط و واحدهای فرآیندی
