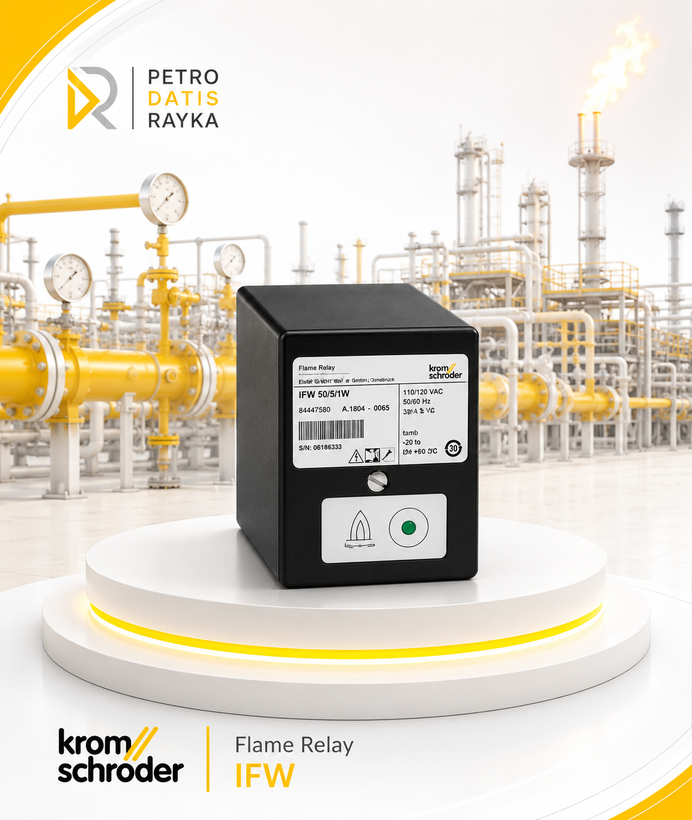

رله تشخیص شعله کروم شرودر مدل IFW

معرفی محصول

رله شعله Kromschroder IFW تجهیزی الکترونیکی برای دریافت و پردازش سیگنال سنسور شعله و اعلام وضعیت وجود یا قطع شعله در سیستم‌های احتراق صنعتی است. این رله با سنسورهای یونیزاسیون یا حسگرهای فرابنفش سازگار بوده و می‌تواند برای پایش مستقل شعله یا کنترل چندشعله‌ای در کنار کنترلرهای مشعل کرومشرودر استفاده شود.

پس از تشکیل شعله، رله IFW سیگنال دریافتی از الکترود یونیزاسیون یا سنسور UV را ارزیابی کرده و خروجی لازم را به مدار کنترل مشعل، PLC یا سیستم ایمنی ارسال می‌کند. در صورت خاموش‌شدن شعله یا کاهش سیگنال به کمتر از حد مجاز، وضعیت Flame Failure تشخیص داده می‌شود تا مدار کنترل، جریان سوخت را قطع کند. این عملکرد از تجمع گاز نسوخته و ایجاد شرایط خطرناک در محفظه احتراق جلوگیری می‌کند.

مدل‌های مختلف این سری، از جمله IFW 15 و IFW 50، برای شرایط کاری متفاوت عرضه شده‌اند. IFW 15 برای کارکرد متناوب و کنترل شعله به روش یونیزاسیون یا UV طراحی شده، درحالی‌که IFW 50 عمدتاً برای کنترل یونیزاسیون در کارکرد پیوسته به‌کار می‌رود.

ویژگی‌های کلیدی

• تشخیص و اعلام وضعیت تشکیل یا قطع شعله
• قابلیت کار با الکترود یونیزاسیون یا سنسور UV در مدل‌های سازگار
• مناسب برای سیستم‌های کنترل تک‌شعله و چندشعله
• ارسال خروجی رله‌ای به سیستم کنترل و ایمنی مشعل
• واکنش سریع در برابر خاموش‌شدن یا ناپایداری شعله
• قابل استفاده با کنترلرهای مشعل Kromschroder
• مناسب برای مشعل‌های گازسوز، بویلرها، کوره‌ها و هیترهای صنعتی
• قابل استفاده در شبکه‌های برق زمین‌شده یا بدون اتصال زمین
• ولتاژ تغذیه مدل IFW 15: 110/120 یا 220/240 ولت AC
• افزایش ایمنی سیستم احتراق و جلوگیری از ادامه ورود سوخت هنگام قطع شعله

کاربردها

این رله در مشعل‌های صنعتی، کوره‌های حرارتی، بویلرها، خشک‌کن‌ها، هیترهای فرآیندی و تجهیزات احتراق صنایع نفت، گاز، پتروشیمی، فولاد، سیمان و صنایع غذایی استفاده می‌شود.
