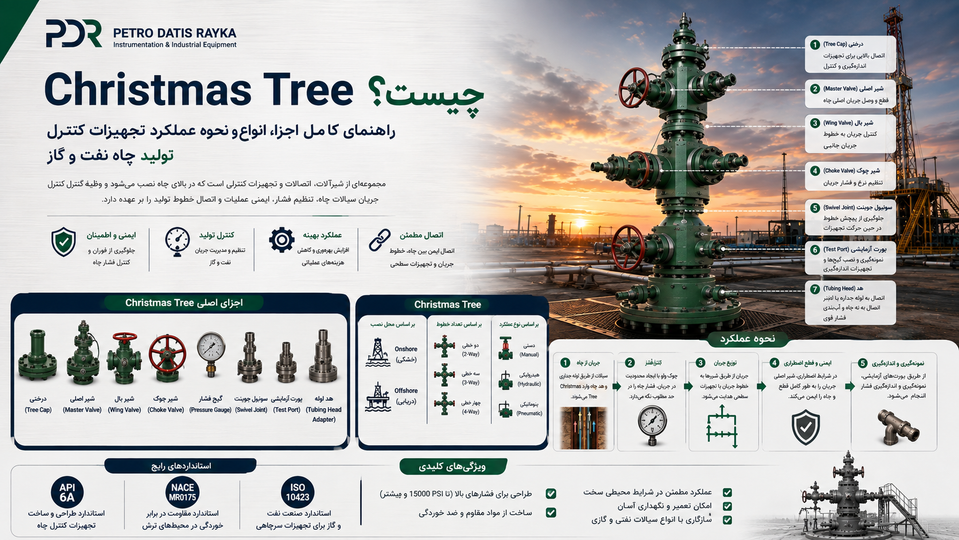

Christmas Tree چیست؟ راهنمای کامل اجزا، انواع و نحوه عملکرد تجهیزات کنترل تولید چاه نفت و گاز

پس از تکمیل حفاری و آماده شدن چاه برای تولید، کنترل جریان نفت و گاز از چاه اهمیت بسیار زیادی پیدا می‌کند. در این مرحله مجموعه‌ای از شیرها، اتصالات، اسپول‌ها، گیج‌ها و تجهیزات کنترلی روی Wellhead نصب می‌شود که به آن Christmas Tree یا در اصطلاح صنعتی درخت کریسمس سرچاهی گفته می‌شود.

Christmas Tree وظیفه کنترل و هدایت جریان سیال تولیدی از چاه را بر عهده دارد و یکی از مهم‌ترین مجموعه‌های تجهیزات سرچاهی در صنعت نفت و گاز محسوب می‌شود.

SLB، Christmas Tree را مجموعه‌ای از Valve، Spool، Pressure Gauge و Choke معرفی می‌کند که روی Wellhead یک چاه تکمیل‌شده نصب شده و برای کنترل تولید مورد استفاده قرار می‌گیرد. (SLB Glossary⁠)

در این مقاله بررسی می‌کنیم Christmas Tree چیست، چه اجزایی دارد، Master Valve، Wing Valve و Swab Valve چه کاری انجام می‌دهند، Choke چگونه جریان را کنترل می‌کند، تفاوت Christmas Tree و Wellhead چیست و هنگام انتخاب تجهیزات Tree چه مشخصاتی باید بررسی شوند.



Christmas Tree چیست؟

Christmas Tree مجموعه‌ای از تجهیزات Pressure-Containing و Flow-Control است که روی Wellhead یک چاه تکمیل‌شده نصب می‌شود.

وظیفه اصلی آن کنترل جریان:

• نفت
• گاز
• آب تولیدی
• سیالات تزریقی

از داخل چاه به سمت تجهیزات سطحی است.

Christmas Tree همچنین امکان:

• Shut-In کردن چاه
• کنترل نرخ تولید
• کنترل فشار
• هدایت جریان به Flowline
• تزریق سیال
• مانیتورینگ فشار
• انجام برخی عملیات Well Intervention

را فراهم می‌کند.



چرا به آن Christmas Tree می‌گویند؟

به دلیل قرار گرفتن چند Valve، Cross، Spool و اتصال روی یکدیگر، شکل ظاهری سیستم‌های قدیمی تا حدودی شبیه یک درخت چندشاخه بود.

به همین دلیل اصطلاح:

Christmas Tree

در صنعت نفت رایج شد.

البته Christmas Tree هیچ ارتباطی با درخت واقعی ندارد و یک تجهیز صنعتی فشاربالاست.



Christmas Tree در کجای چاه نصب می‌شود؟

Christmas Tree در قسمت بالای:

Wellhead

نصب می‌شود.

ترتیب بسیار ساده تجهیزات را می‌توان این‌طور نشان داد:

Christmas Tree
↓
Wellhead
↓
Production Tubing / Casing
↓
Wellbore
↓
Reservoir

در چاه‌های خشکی Tree روی سطح زمین قرار دارد.

در چاه‌های Subsea، Christmas Tree ممکن است در بستر دریا نصب شود. SLB یک Subsea Well را چاهی معرفی می‌کند که Wellhead، Christmas Tree و تجهیزات کنترل تولید آن روی Seabed قرار گرفته‌اند. (SLB Glossary⁠)



وظایف اصلی Christmas Tree

Christmas Tree چند وظیفه اساسی دارد:

• کنترل جریان تولید
• قطع کامل جریان در شرایط موردنیاز
• کنترل فشار
• کنترل نرخ تولید
• هدایت سیال به Flowline
• تزریق مواد یا سیال به چاه
• فراهم کردن دسترسی برای Well Intervention
• اندازه‌گیری فشار
• اتصال تجهیزات کنترلی و ایمنی

به همین دلیل Tree یکی از مهم‌ترین نقاط کنترل چاه در مرحله Production است.



اجزای اصلی Christmas Tree

طراحی دقیق Tree بسته به پروژه متفاوت است، اما اجزای مهم آن معمولاً شامل موارد زیر هستند:

• Lower Master Valve
• Upper Master Valve
• Production Wing Valve
• Kill Wing Valve
• Swab Valve
• Flow Cross
• Choke
• Pressure Gauge
• Tree Cap
• Adapter
• Flowline Connection
• Actuator
• Surface Safety Valve

حالا هرکدام را جدا بررسی می‌کنیم.



Master Valve چیست؟

Master Valve یکی از اصلی‌ترین شیرهای Christmas Tree است.

این Valve در مسیر عمودی اصلی جریان چاه قرار دارد و می‌تواند کل جریان خروجی از Wellbore را متوقف کند.

SLB نیز Master Valve را شیری روی Christmas Tree تعریف می‌کند که تمام جریان خروجی از Wellbore را کنترل می‌کند. (SLB Glossary⁠)



چرا معمولاً دو Master Valve وجود دارد؟

در بسیاری از Christmas Treeها دو Master Valve نصب می‌شود:

• Lower Master Valve
• Upper Master Valve

SLB توضیح می‌دهد که در بسیاری از Treeها دو Master Valve استفاده می‌شود؛ Upper Master Valve برای استفاده عادی و Lower Master Valve به‌عنوان Backup در نظر گرفته می‌شود. (SLB Glossary⁠)

این طراحی باعث افزایش:

• ایمنی
• Redundancy
• قابلیت تعمیر
• قابلیت Isolation

می‌شود.



Lower Master Valve چیست؟

Lower Master Valve در پایین‌تر از Upper Master Valve قرار می‌گیرد.

در شرایط عادی معمولاً کمتر Operate می‌شود تا عمر Sealing Surface آن حفظ شود.

اگر Upper Master Valve دچار مشکل شود، Lower Master Valve می‌تواند به‌عنوان Barrier پشتیبان استفاده شود.



Upper Master Valve چیست؟

Upper Master Valve معمولاً شیر اصلی مورد استفاده برای باز و بسته کردن مسیر عمودی Tree است.

به دلیل استفاده بیشتر، ممکن است نسبت به Lower Master Valve دفعات Operating بیشتری داشته باشد.



Wing Valve چیست؟

یکی دیگر از مهم‌ترین شیرهای Christmas Tree:

Wing Valve

است.

Wing Valve روی شاخه جانبی Flow Cross قرار می‌گیرد.

SLB بیان می‌کند که معمولاً دو Wing Valve در Christmas Tree وجود دارد:

• Flowing Wing Valve
• Kill Wing Valve

(SLB Glossary⁠)



Production Wing Valve چیست؟

Production Wing Valve که گاهی:

Flowing Wing Valve

نامیده می‌شود، مسیر اصلی خروج سیال تولیدی از Tree را کنترل می‌کند.

پس از عبور جریان از Master Valve، سیال به سمت Production Wing هدایت شده و سپس معمولاً از:

Choke

عبور می‌کند.

بعد از آن Flow وارد:

Flowline

می‌شود و به سمت Separator یا سایر تجهیزات Process Facility حرکت می‌کند.



Kill Wing Valve چیست؟

در طرف مقابل Production Wing Valve ممکن است:

Kill Wing Valve

وجود داشته باشد.

این مسیر می‌تواند برای:

• تزریق Kill Fluid
• تزریق مواد شیمیایی
• Well Control
• Pressure Equalization
• Treatment

استفاده شود.

SLB نیز Kill Wing Valve را مسیری برای Treatment یا Well-Control Operations معرفی می‌کند. (SLB Glossary⁠)



Swab Valve چیست؟

در بالاترین قسمت Christmas Tree معمولاً:

Swab Valve

قرار می‌گیرد.

این Valve مسیر عمودی دسترسی به Wellbore را فراهم می‌کند.

SLB، Swab Valve را بالاترین Valve روی Christmas Tree معرفی می‌کند که Vertical Access به Wellbore را فراهم می‌کند. (SLB Glossary⁠)



Swab Valve چه کاربردی دارد؟

از Swab Valve می‌توان برای عملیات‌هایی مانند:

• Wireline
• Slickline
• Coiled Tubing
• Well Intervention
• Pressure Survey
• Tool Deployment

استفاده کرد.

با باز کردن Swab Valve و نصب تجهیزات Pressure Control مناسب می‌توان ابزارها را وارد Wellbore کرد.



Crown Valve چیست؟

اصطلاح:

Crown Valve

در برخی منابع برای همان Topmost Valve استفاده می‌شود.

SLB نیز Crown Valve را بالاترین Valve در Christmas Tree معرفی می‌کند که دسترسی عمودی به چاه را فراهم می‌کند. (SLB Glossary⁠)

بنابراین در برخی پروژه‌ها ممکن است اصطلاح‌های:

• Swab Valve
• Crown Valve

را برای موقعیت مشابه ببینید.



Flow Cross چیست؟

Flow Cross یک قطعه Pressure-Containing با چند اتصال است که در مرکز Tree قرار می‌گیرد.

این قطعه Master Valveها، Wing Valveها و Swab Valve را به یکدیگر متصل می‌کند.

SLB، Flow Cross را تجهیزی با چهار یا چند اتصال Flanged یا Studded معرفی می‌کند که برای کنترل و هدایت جریان استفاده می‌شود و معمولاً Master Valve، Wing Valve و Swab Valve را در Tree به هم متصل می‌کند. (SLB Glossary⁠)



Choke چیست؟

پس از Production Wing Valve معمولاً تجهیز بسیار مهمی به نام:

Choke

قرار می‌گیرد.

Choke با محدود کردن سطح عبور جریان، باعث ایجاد Pressure Drop می‌شود.

در نتیجه می‌توان:

• Flow Rate
• Downstream Pressure
• Production Rate

را کنترل کرد.



چرا Choke در تولید چاه اهمیت دارد؟

باز کردن کامل یک چاه بدون کنترل جریان می‌تواند مشکلات مختلفی ایجاد کند.

برای مثال:

• تولید بیش از حد
• افت فشار سریع Reservoir
• تولید Sand
• Erosion
• آسیب به تجهیزات Downstream
• مشکلات Separator

Choke امکان کنترل نرخ تولید را فراهم می‌کند.



Adjustable Choke چیست؟

Adjustable Choke دارای Opening قابل تنظیم است.

اپراتور می‌تواند میزان Restriction را تغییر دهد و در نتیجه Flow و Pressure Drop را کنترل کند.

SLB توضیح می‌دهد که Adjustable Choke در نزدیکی Christmas Tree برای کنترل نرخ و فشار تولید استفاده می‌شود و می‌تواند به سیستم کنترل خودکار متصل شود. (SLB Glossary⁠)



Fixed Choke یا Bean Choke چیست؟

در مقابل Adjustable Choke، نوعی Choke ثابت وجود دارد که معمولاً:

Bean Choke

نامیده می‌شود.

داخل Bean Choke یک Insert قابل تعویض با قطر مشخص قرار دارد.

SLB توضیح می‌دهد که Bean Choke دارای یک Insert با سوراخ دقیق است و اندازه آن معمولاً برحسب 64th of an inch بیان می‌شود؛ برای مثال Bean 32 تقریباً معادل قطر 1/2 inch است. (SLB Glossary⁠)



Tree Cap چیست؟

در قسمت بالایی Tree و بالاتر از Swab Valve ممکن است:

Tree Cap

قرار گیرد.

Tree Cap مسیر بالایی Tree را می‌بندد و در صورت نیاز برای:

• Access
• Intervention
• Pressure Monitoring

باز می‌شود.

نوع طراحی آن براساس سازنده و پروژه متفاوت است.



Pressure Gauge روی Christmas Tree

Christmas Tree معمولاً دارای Pressure Gaugeهایی برای نمایش فشار قسمت‌های مختلف است.

ممکن است فشارهای زیر اندازه‌گیری شوند:

• Tubing Pressure
• Casing Pressure
• Flowline Pressure
• Annulus Pressure

این اطلاعات برای Monitoring شرایط تولید اهمیت زیادی دارند.



Pressure Transmitter در Christmas Tree

در سیستم‌های مدرن معمولاً فقط Gauge محلی کافی نیست.

از:

Pressure Transmitter

نیز برای ارسال اطلاعات فشار به:

• PLC
• RTU
• SCADA
• DCS

استفاده می‌شود.

این موضوع به‌خصوص در چاه‌های Remote بسیار مهم است.



Surface Safety Valve چیست؟

یکی از تجهیزات مهم ایمنی در مسیر تولید:

Surface Safety Valve – SSV

است.

SSV معمولاً یک Valve Actuated است که می‌تواند در شرایط اضطراری به‌صورت خودکار بسته شود.

API 6A نیز Surface Safety Valve Assembly را در محدوده تجهیزات Wellhead و Tree قرار می‌دهد. (American Petroleum Institute⁠)



SSV چگونه کار می‌کند؟

SSV می‌تواند:

• Hydraulic
• Pneumatic

Actuated باشد.

در بسیاری از سیستم‌ها طراحی آن به شکل:

Fail-Safe Close

است.

یعنی در صورت از بین رفتن Signal یا Control Pressure، Valve به سمت حالت بسته حرکت می‌کند.



ESD چیست؟

Emergency Shutdown System – ESD

برای Shut Down سریع سیستم در شرایط خطرناک استفاده می‌شود.

برای مثال در صورت:

• Fire
• Gas Detection
• High Pressure
• Low Pressure
• Pipeline Rupture
• Emergency Command

ESD می‌تواند فرمان بسته شدن Safety Valve را صادر کند.

SLB نیز در سیستم‌های Well Test از SSV هیدرولیکی و ESD برای Shut-In سریع در شرایط اضطراری استفاده می‌کند. (SLB⁠)



Christmas Tree چگونه کار می‌کند؟

مسیر ساده جریان تولید را می‌توان این‌گونه توضیح داد:

Reservoir
↓
Production Tubing
↓
Tubing Hanger
↓
Master Valve
↓
Flow Cross
↓
Production Wing Valve
↓
Choke
↓
Flowline
↓
Production Facility

نفت یا گاز از Reservoir وارد Wellbore می‌شود.

سپس از طریق Production Tubing به سطح می‌رسد.

جریان وارد Christmas Tree شده و از Master Valve عبور می‌کند.

در Flow Cross، جریان به سمت Production Wing هدایت می‌شود.

بعد از Wing Valve، Choke نرخ جریان و Pressure Drop را کنترل می‌کند.

در نهایت سیال وارد Flowline شده و به سمت تجهیزات فرآیندی می‌رود.



چگونه چاه Shut-In می‌شود؟

اگر نیاز به توقف تولید باشد، Valveهای Tree براساس Operating Procedure بسته می‌شوند.

در Shutdown عادی ممکن است Production Wing Valve یا Master Valve استفاده شود.

در شرایط اضطراری SSV یا سیستم ESD می‌تواند جریان را سریع‌تر قطع کند.

Sequence دقیق بسته شدن به طراحی Tree، Safety Philosophy و Procedure پروژه بستگی دارد.



تفاوت Christmas Tree و Wellhead چیست؟

این یکی از مهم‌ترین سؤال‌ها درباره تجهیزات سرچاهی است.

Wellhead ساختار اصلی سرچاه را تشکیل می‌دهد.

وظایف آن شامل:

• نگهداری Casing
• نگهداری Tubing
• تحمل بار
• Sealing Annulus
• Pressure Containment
• نصب BOP و Tree

است.

اما Christmas Tree روی Wellhead نصب می‌شود و وظیفه اصلی آن:

• کنترل تولید
• Isolation
• Flow Regulation
• Well Shut-In
• Well Access

است.

SLB نیز Wellhead را محل نگهداری Casing و Production Tubing و نصب Christmas Tree معرفی می‌کند. (SLB Glossary⁠)

بنابراین:

Wellhead = ساختار نگهدارنده و Pressure Interface چاه

Christmas Tree = مجموعه کنترل جریان و تولید



تفاوت Christmas Tree و BOP چیست؟

BOP عمدتاً در مرحله حفاری برای:

• کنترل Kick
• Shut-In اضطراری
• جلوگیری از Blowout

استفاده می‌شود.

Christmas Tree معمولاً بعد از Completion و برای:

• Production Control
• Isolation
• Monitoring
• Intervention

استفاده می‌شود.

در روند ساده:

Drilling → BOP

Completion / Production → Christmas Tree



Surface Christmas Tree چیست؟

Surface Tree روی سطح زمین یا روی Platform نصب می‌شود.

این نوع Tree در:

• Land Wells
• Fixed Offshore Platforms
• برخی Jack-Up Applications

دیده می‌شود.

مزیت مهم Surface Tree دسترسی ساده‌تر برای:

• Inspection
• Operation
• Maintenance
• Replacement

است.



Subsea Christmas Tree چیست؟

در چاه‌های Subsea، Christmas Tree روی بستر دریا نصب می‌شود.

این تجهیزات باید بتوانند:

• فشار زیاد
• خوردگی آب دریا
• شرایط دمایی سخت
• Remote Operation

را تحمل کنند.

عملیات آن‌ها معمولاً از طریق سیستم‌های کنترل Surface و تجهیزات Subsea انجام می‌شود.



Vertical Christmas Tree چیست؟

در Vertical Tree مسیر اصلی Tubing و Master Valveها معمولاً در یک محور تقریباً عمودی قرار دارند.

این طراحی یکی از آرایش‌های رایج تجهیزات Tree است.



Horizontal Christmas Tree چیست؟

Horizontal Tree بیشتر در برخی Subsea Applications استفاده می‌شود.

در این طراحی Master Valveها و تجهیزات Flow Control در محور افقی قرار می‌گیرند تا ارتفاع مجموعه کاهش یابد.

SLB نیز Horizontal Tree را طراحی Subsea Tree با Master Valveها و Flow-Control Equipment در محور افقی تعریف می‌کند. (SLB Glossary⁠)



Dual Completion Tree چیست؟

برخی چاه‌ها دارای بیش از یک Production Zone هستند.

در چنین شرایطی ممکن است از:

Dual Completion Tree

استفاده شود.

این Tree امکان کنترل مستقل بیش از یک Tubing String یا Production Zone را فراهم می‌کند.



Frac Tree چیست؟

نوع خاص دیگری از Tree:

Frac Tree

یا:

Frac Stack

است.

این سیستم برای عملیات Hydraulic Fracturing طراحی می‌شود.

SLB توضیح می‌دهد که Frac Tree معمولاً شامل:

• Upper Master Valve
• Lower Master Valve
• Flow Cross
• Wing Valve
• Swab Valve

است و معمولاً Bore بزرگ‌تر و Pressure Rating بالاتری نسبت به Production Tree دارد. (SLB Glossary⁠)



تفاوت Production Tree و Frac Tree

Production Tree برای کنترل جریان تولید در شرایط عادی طراحی می‌شود.

Frac Tree برای:

• Flow Rate بسیار بالا
• فشار بسیار بالا
• سیالات Fracturing
• Proppant

طراحی شده است.

بنابراین Erosion Resistance و Pressure Rating در Frac Tree اهمیت بسیار زیادی دارند.



Gate Valve در Christmas Tree

Gate Valve یکی از رایج‌ترین انواع Valve در Christmas Tree است.

می‌توان از Gate Valve برای:

• Master Valve
• Wing Valve
• Swab Valve

استفاده کرد.

اما این Gate Valveها با Gate Valveهای عمومی صنعت یکسان نیستند.



Gate Valve سرچاهی چه تفاوتی با Gate Valve صنعتی دارد؟

Wellhead و Tree Gate Valve معمولاً باید الزامات بسیار سختگیرانه‌تری را تحمل کند.

موارد مهم شامل:

• Working Pressure بسیار بالا
• API 6A
• Sour Service
• Material Class
• Temperature Class
• PSL
• PR
• NACE Requirement

هستند.

بنابراین یک Gate Valve معمولی API 600 یا Pipeline Valve الزاماً برای Christmas Tree مناسب نیست.



API 6A و Christmas Tree

یکی از مهم‌ترین استانداردهای مرتبط با Christmas Tree:

API Specification 6A – Wellhead and Tree Equipment

است.

API اعلام می‌کند که این استاندارد الزامات مربوط به:

• Performance
• Design
• Material
• Testing
• Inspection
• Welding
• Marking

تجهیزات Wellhead و Tree را پوشش می‌دهد. (American Petroleum Institute⁠)

نسخه جاری اصلی API Spec 6A همچنان 21st Edition است و API در نوامبر 2024 Addendum 4 آن را منتشر کرده است. (American Petroleum Institute⁠)



API 6A چه تجهیزاتی از Christmas Tree را پوشش می‌دهد؟

API 6A تجهیزاتی مانند موارد زیر را پوشش می‌دهد:

• Gate Valve
• Plug Valve
• Ball Valve
• Check Valve
• Choke
• Actuator
• Tree Assembly
• Adapter
• Connector
• Flange
• Surface Safety Valve
• Tubing Head
• Tubing Hanger

بنابراین هنگام سفارش Tree باید مشخصات تجهیزات مختلف آن به‌صورت هماهنگ بررسی شوند. (American Petroleum Institute⁠)



Pressure Rating در Christmas Tree

Christmas Treeها براساس فشار طراحی در Ratingهای مختلف ساخته می‌شوند.

در صنعت ممکن است تجهیزاتی با Working Pressureهایی مانند:

• 2,000 psi
• 3,000 psi
• 5,000 psi
• 10,000 psi
• 15,000 psi
• 20,000 psi

دیده شوند.

انتخاب Pressure Rating باید براساس فشار واقعی و طراحی چاه انجام شود.



Bore Size چیست؟

Bore Size قطر داخلی مسیر عبور جریان از Tree است.

Bore مناسب برای:

• Flow Capacity
• Well Intervention
• Tool Passage
• Tubing Size

اهمیت دارد.

در بعضی Applicationها Full Bore بودن Tree اهمیت زیادی پیدا می‌کند.



PSL چیست؟

Product Specification Level – PSL

یکی از مشخصات مهم API 6A است.

API 6A چهار PSL تعریف می‌کند که سطوح متفاوتی از Technical Quality Requirements را مشخص می‌کنند. (American Petroleum Institute⁠)

با افزایش سطح موردنیاز ممکن است الزامات سختگیرانه‌تری برای:

• Material Control
• Traceability
• NDE
• Testing
• Documentation

مطرح شود.



PR چیست؟

PR – Performance Requirement

به سطح Qualification و Performance Verification برخی تجهیزات مرتبط است.

PR و PSL یک مفهوم نیستند و باید جداگانه در Datasheet بررسی شوند.



Material Class چیست؟

در API 6A شرایط Service براساس مواردی مانند:

• Pressure
• Temperature
• Material Class

نیز تعریف می‌شوند. (American Petroleum Institute⁠)

Material Class باید براساس ترکیب سیال و Corrosive Conditions چاه انتخاب شود.



Christmas Tree در Sour Service

اگر سیال چاه حاوی:

H₂S

باشد، انتخاب متریال اهمیت بسیار بیشتری پیدا می‌کند.

در این شرایط ممکن است الزامات:

NACE MR0175 / ISO 15156

مطرح شوند.

قطعاتی مانند:

• Body
• Bonnet
• Stem
• Gate
• Seat
• Bolting
• Choke Trim

باید برای شرایط واقعی Sour Service بررسی شوند.



چرا Choke Trim اهمیت زیادی دارد؟

سیال هنگام عبور از Choke سرعت بسیار بالایی پیدا می‌کند.

در نتیجه Trim ممکن است در معرض:

• Erosion
• Cavitation
• Corrosion
• Solid Particle Wear

باشد.

در چاه‌هایی با Sand Production، انتخاب متریال Choke اهمیت بیشتری پیدا می‌کند.



متریال Christmas Tree

براساس فشار و محیط سرویس ممکن است از متریال‌های مختلف استفاده شود.

از جمله:

• Carbon Steel
• Low Alloy Steel
• Stainless Steel
• Duplex
• Super Duplex
• Nickel Alloy
• CRA

انتخاب متریال فقط براساس نام آلیاژ انجام نمی‌شود و باید شرایط واقعی Service بررسی شود.



ابزار دقیق در Christmas Tree

Christmas Tree مدرن فقط مجموعه‌ای از Valveهای مکانیکی نیست.

تجهیزات Instrumentation مختلفی می‌توانند روی آن نصب شوند:

• Pressure Gauge
• Pressure Transmitter
• Temperature Transmitter
• Pressure Switch
• Position Switch
• Valve Position Indicator
• Solenoid Valve
• Hydraulic Control Unit



چه پارامترهایی در Tree اندازه‌گیری می‌شوند؟

پارامترهای مهم می‌توانند شامل:

• Tubing Head Pressure
• Casing Pressure
• Flowline Pressure
• Wellhead Temperature
• Valve Position
• Hydraulic Control Pressure

باشند.

این داده‌ها می‌توانند به SCADA یا Control Room ارسال شوند.



Remote Wellhead Control

در بسیاری از چاه‌های دورافتاده، Tree به‌صورت Remote Monitoring یا Remote Control تجهیز می‌شود.

اپراتور می‌تواند از Control Room:

• Pressure را مشاهده کند
• Alarm دریافت کند
• Valve Position را بررسی کند
• Safety Valve را Shut Down کند

این قابلیت برای Fieldهایی با تعداد زیاد Well بسیار مهم است.



Actuated Valve در Christmas Tree

بعضی Valveهای Tree به‌صورت Manual هستند.

اما Valveهای ایمنی و کنترلی می‌توانند به:

• Hydraulic Actuator
• Pneumatic Actuator

مجهز شوند.

Actuation به سیستم ESD اجازه می‌دهد Valve را بدون حضور اپراتور روی Wellhead ببندد.



Fail-Safe Close چیست؟

در بسیاری از Safety Valveها حالت امن:

Fail-Safe Close

است.

یعنی اگر:

• Control Pressure از بین برود
• Signal قطع شود
• Emergency Condition ایجاد شود

Valve به وضعیت بسته می‌رود.



هنگام سفارش Christmas Tree چه اطلاعاتی لازم است؟

برای انتخاب درست Tree معمولاً باید اطلاعاتی مانند موارد زیر مشخص باشند:

• Well Type
• Tree Type
• Bore Size
• Working Pressure
• Temperature Class
• Material Class
• PSL
• PR
• Fluid Composition
• H₂S
• CO₂
• Sand Production
• Tubing Size
• Connection Type
• Valve Configuration
• Choke Type
• Actuation Requirement
• NACE Requirement
• API Requirement



Valve Configuration چرا مهم است؟

دو Christmas Tree ممکن است هر دو 10,000 psi باشند اما Configuration کاملاً متفاوتی داشته باشند.

برای مثال یکی ممکن است:

• دو Master Valve
• دو Wing Valve
• Swab Valve
• Adjustable Choke

داشته باشد.

در حالی که Tree دیگری برای Application متفاوت طراحی شده باشد.

بنابراین فقط Pressure Rating برای انتخاب کافی نیست.



تست Christmas Tree

به دلیل اهمیت Pressure Integrity، اجزای Tree باید تحت آزمون‌های موردنیاز استاندارد و پروژه قرار گیرند.

بسته به تجهیز ممکن است شامل:

• Hydrostatic Test
• Gas Test
• Functional Test
• Seat Test
• Body Test
• NDE
• Material Verification

باشد.

API 6A الزامات Testing و Inspection را در کنار Design و Material پوشش می‌دهد. (American Petroleum Institute⁠)



مهم‌ترین اجزای Christmas Tree به زبان ساده

Lower Master Valve
شیر پشتیبان اصلی برای قطع جریان چاه.

Upper Master Valve
شیر اصلی برای کنترل و Isolation مسیر عمودی.

Production Wing Valve
جریان تولید را به سمت Flowline هدایت می‌کند.

Kill Wing Valve
برای تزریق و برخی عملیات کنترل چاه استفاده می‌شود.

Swab Valve
دسترسی عمودی به Wellbore را فراهم می‌کند.

Flow Cross
شاخه‌های مختلف Tree را به یکدیگر متصل می‌کند.

Choke
نرخ Flow و Pressure Drop را کنترل می‌کند.

Pressure Gauge / Transmitter
فشار چاه و خطوط مختلف را مانیتور می‌کند.

SSV
در شرایط اضطراری جریان را Shut-In می‌کند.



اشتباهات رایج درباره Christmas Tree

Christmas Tree همان Wellhead است

خیر.

Tree روی Wellhead نصب می‌شود و وظیفه اصلی آن کنترل جریان است.



Christmas Tree همان BOP است

خیر.

BOP برای Well Control در حفاری و عملیات چاه استفاده می‌شود، در حالی که Tree عمدتاً برای کنترل Production است.



Choke یک شیر Shut-Off معمولی است

خیر.

وظیفه اصلی Choke ایجاد Restriction و کنترل Flow Rate و Pressure Drop است.



همه Gate Valveها برای Tree مناسب هستند

خیر.

Gate Valve سرچاهی باید مطابق استاندارد و Service Requirement پروژه انتخاب شود.



Pressure Rating به‌تنهایی برای انتخاب Tree کافی است

خیر.

PSL، PR، Material Class، Temperature، H₂S، Bore Size و Configuration نیز اهمیت دارند.



جمع‌بندی

Christmas Tree یکی از اصلی‌ترین مجموعه‌های تجهیزات سرچاهی است که پس از Completion روی Wellhead نصب می‌شود و وظیفه کنترل جریان تولیدی چاه را بر عهده دارد.

این مجموعه معمولاً از تجهیزاتی مانند:

• Lower Master Valve
• Upper Master Valve
• Production Wing Valve
• Kill Wing Valve
• Swab Valve
• Flow Cross
• Choke
• Pressure Gauge
• Pressure Transmitter
• Safety Valve

تشکیل می‌شود.

سیال تولیدی از Production Tubing وارد Tree شده، از Master Valve عبور می‌کند و از طریق Production Wing و Choke به Flowline هدایت می‌شود.

Master Valve امکان قطع جریان کل چاه را فراهم می‌کند، Wing Valve مسیر تولید یا تزریق را کنترل می‌کند، Swab Valve دسترسی عمودی برای Well Intervention را فراهم می‌کند و Choke نرخ تولید و افت فشار را تنظیم می‌کند.

Christmas Tree با Wellhead تفاوت دارد؛ Wellhead وظیفه نگهداری Casing و Tubing و ایجاد ساختار Pressure-Containing سرچاه را دارد، در حالی که Tree مسئول کنترل جریان و Production است.

در انتخاب تجهیزات Christmas Tree نیز باید عواملی مانند:

• API 6A
• Working Pressure
• Bore Size
• PSL
• PR
• Material Class
• Temperature
• Sour Service
• NACE
• Valve Configuration
• Choke Type

بررسی شوند.

بنابراین Christmas Tree را می‌توان مرکز اصلی کنترل تولید در سطح چاه دانست؛ مجموعه‌ای که ایمنی، کنترل فشار، تنظیم نرخ تولید و ارتباط میان Wellbore و تجهیزات Process Facility را فراهم می‌کند.

چرا به آن Christmas Tree می‌گویند؟

نام Christmas Tree از شکل ظاهری نسل‌های اولیه تجهیزات سرچاهی گرفته شده است. قرار گرفتن چندین شیر، اتصال، Cross و Choke روی یکدیگر باعث می‌شد این مجموعه از دور ظاهری شاخه‌دار و تا حدی شبیه درخت داشته باشد. به همین دلیل اصطلاح Christmas Tree در صنعت نفت رایج شد و با وجود تغییر طراحی تجهیزات مدرن، این نام همچنان مورد استفاده قرار می‌گیرد.
