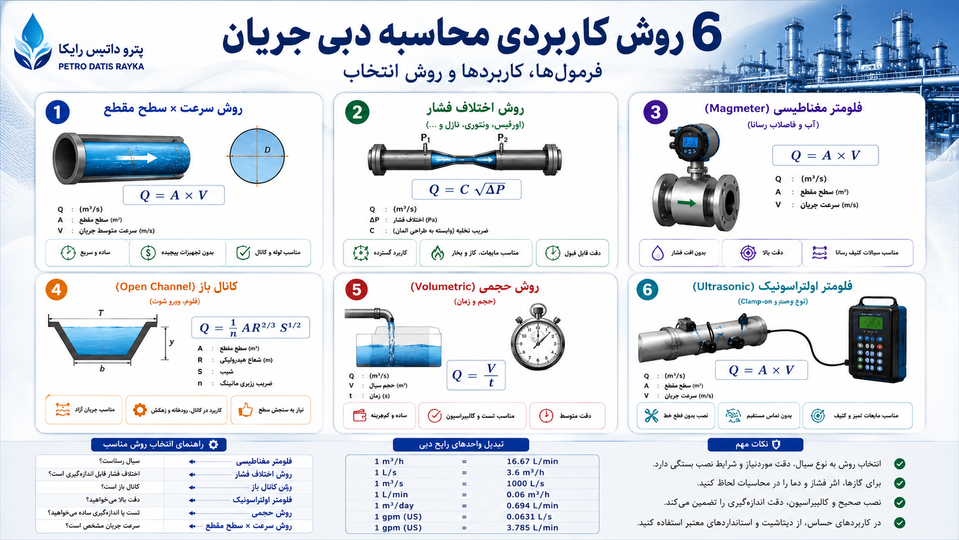

۶ روش کاربردی محاسبه دبی جریان؛ فرمولها، کاربردها و روش انتخاب
دبی جریان نشاندهنده مقدار سیالی است که در واحد زمان از یک مقطع عبور میکند. برای محاسبه یا اندازهگیری آن میتوان از روشهایی مانند سرعت و سطح مقطع، اختلاف فشار، فلومتر مغناطیسی، کانال باز، روش حجمی و فلومتر اولتراسونیک استفاده کرد. انتخاب روش مناسب به نوع سیال، شرایط خط، فشار، دما و دقت موردنیاز بستگی دارد
۶ روش کاربردی محاسبه دبی جریان؛ فرمولها، کاربردها و روش انتخاب
محاسبه دبی جریان یکی از مهمترین موضوعات در مهندسی سیالات، ابزار دقیق و طراحی سیستمهای صنعتی است. در بسیاری از فرآیندها لازم است بدانیم در یک بازه زمانی مشخص چه مقدار مایع، گاز یا بخار از یک خط لوله، کانال یا تجهیز عبور میکند.
دبی میتواند به روشهای مختلفی محاسبه یا اندازهگیری شود. انتخاب روش مناسب به عواملی مانند نوع سیال، قطر لوله، فشار، دما، دقت موردنیاز، شرایط نصب و نوع فرآیند بستگی دارد.
در این مقاله با ۶ روش کاربردی محاسبه دبی جریان آشنا میشویم و فرمولها، کاربردها، مزایا و محدودیتهای هر روش را بررسی میکنیم.
دبی جریان چیست؟
دبی یا Flow Rate بیان میکند چه مقدار سیال در واحد زمان از یک مقطع عبور میکند.
دبی معمولاً به دو شکل اصلی بیان میشود:
دبی حجمی
دبی حجمی نشان میدهد چه حجمی از سیال در واحد زمان از یک مقطع عبور میکند.
واحدهای رایج آن عبارتاند از:
- m³/s
- m³/h
- L/s
- L/min
- GPM
دبی جرمی
دبی جرمی نشان میدهد چه مقدار جرم سیال در واحد زمان عبور میکند.
واحدهای رایج آن شامل:
- kg/s
- kg/h
- ton/h
است.
روش اول: محاسبه دبی با سرعت و سطح مقطع
یکی از سادهترین و پرکاربردترین روشهای محاسبه دبی، استفاده از سرعت متوسط سیال و سطح مقطع لوله است.
فرمول اصلی:
Q = A × V
که در آن:
- Q = دبی حجمی
- A = سطح مقطع جریان
- V = سرعت متوسط سیال
اگر لوله دایرهای باشد، سطح مقطع از رابطه زیر محاسبه میشود:
A = πD² / 4
که در آن D قطر داخلی لوله است.
بنابراین:
Q = (πD² / 4) × V
مثال
فرض کنید قطر داخلی لوله برابر 0.1 متر و سرعت متوسط سیال برابر 2 متر بر ثانیه باشد.
سطح مقطع:
A = π × (0.1)² / 4
A ≈ 0.00785 m²
دبی:
Q = 0.00785 × 2
Q ≈ 0.0157 m³/s
برای تبدیل به مترمکعب بر ساعت:
0.0157 × 3600 ≈ 56.5 m³/h
بنابراین دبی تقریباً:
56.5 مترمکعب بر ساعت
است.
کاربرد این روش
این روش زمانی مفید است که سرعت جریان از قبل مشخص باشد یا بتوان آن را با تجهیزاتی مانند Velocity Sensor اندازهگیری کرد.
کاربردها:
- خطوط انتقال آب
- سیستمهای تهویه
- کانالها
- لولههای صنعتی
- محاسبات طراحی اولیه
روش دوم: محاسبه دبی با اختلاف فشار
یکی از روشهای قدیمی و بسیار رایج در صنعت، محاسبه دبی بر اساس اختلاف فشار است.
در این روش یک عنصر اولیه مانند:
- Orifice Plate
- Venturi Tube
- Flow Nozzle
در مسیر جریان قرار میگیرد.
عبور سیال از این المان باعث ایجاد اختلاف فشار میشود.
بهصورت ساده، رابطه دبی با اختلاف فشار معمولاً به شکل زیر بیان میشود:
Q ∝ √ΔP
یعنی دبی با جذر اختلاف فشار متناسب است.
فرم کلی رابطه میتواند به صورت زیر باشد:
Q = C × √ΔP
که در آن:
- Q = دبی
- C = ضریب وابسته به طراحی سیستم
- ΔP = اختلاف فشار
در محاسبات دقیقتر پارامترهایی مانند:
- قطر لوله
- قطر اریفیس
- چگالی سیال
- ضریب تخلیه
- نسبت Beta
- فشار و دما
نیز وارد محاسبات میشوند.
مزایا
- فناوری بسیار شناختهشده
- مناسب برای فشارهای بالا
- قابل استفاده برای مایعات، گازها و بخار
- امکان استفاده در بسیاری از صنایع
محدودیتها
- ایجاد افت فشار
- نیاز به لوله مستقیم
- حساسیت به شرایط نصب
- نیاز به محاسبات دقیق
روش سوم: محاسبه دبی با فلومتر مغناطیسی
فلومتر مغناطیسی یا Magnetic Flowmeter یکی از رایجترین تجهیزات اندازهگیری جریان مایعات رسانا است.
اساس کار این تجهیز بر قانون القای فارادی است.
هنگامی که سیال رسانا از میدان مغناطیسی عبور میکند، ولتاژی ایجاد میشود که با سرعت جریان متناسب است.
پس از محاسبه سرعت، دبی از رابطه اصلی زیر به دست میآید:
Q = A × V
که در آن:
- Q = دبی
- A = سطح مقطع
- V = سرعت جریان
مناسب برای چه سیالاتی است؟
فلومتر مغناطیسی برای سیالات رسانا مناسب است، مانند:
- آب
- فاضلاب
- دوغاب
- برخی مواد شیمیایی
- پساب صنعتی
- مایعات دارای ذرات معلق
مزایا
- بدون قطعه متحرک
- افت فشار بسیار کم
- دقت مناسب
- مناسب برای سیالات آلوده
- مناسب برای سایزهای مختلف لوله
محدودیت
مهمترین محدودیت این است که سیال باید رسانایی الکتریکی کافی داشته باشد.
روش چهارم: محاسبه دبی در کانال باز
در کانالهای باز، جریان برخلاف لوله تحت فشار، دارای سطح آزاد است.
نمونههای متداول:
- رودخانه
- کانال انتقال آب
- سیستمهای آبیاری
- فاضلاب روباز
- خروجی تصفیهخانه
در این سیستمها دبی معمولاً با استفاده از سطح آب، هندسه کانال و سرعت جریان محاسبه میشود.
یکی از روابط شناختهشده در این زمینه، رابطه Manning است.
فرم کلی:
Q = (1/n) × A × R^(2/3) × S^(1/2)
که در آن:
- Q = دبی
- n = ضریب زبری منینگ
- A = سطح مقطع جریان
- R = شعاع هیدرولیکی
- S = شیب خط انرژی
کاربردها
- کانالهای آبیاری
- رودخانهها
- زهکشها
- فاضلاب روباز
- سیستمهای انتقال آب
در برخی پروژهها نیز از تجهیزات دیگری مانند:
- Weir
- Flume
- Ultrasonic Level Sensor
برای محاسبه دبی کانال باز استفاده میشود.
روش پنجم: روش حجمی
روش حجمی یا Volumetric Method یکی از سادهترین روشهای تجربی برای محاسبه دبی است.
در این روش مقدار مشخصی از سیال در یک مخزن جمعآوری میشود و زمان پر شدن اندازهگیری میشود.
فرمول:
Q = V / t
که در آن:
- Q = دبی
- V = حجم سیال
- t = زمان
مثال
فرض کنید 100 لیتر آب در مدت 20 ثانیه وارد یک مخزن شود.
دبی:
Q = 100 / 20
Q = 5 L/s
بنابراین دبی برابر است با:
5 لیتر بر ثانیه
کاربردها
- آزمایشهای ساده
- اندازهگیری جریانهای کم
- تست پمپ
- بررسی عملکرد سیستم
- کالیبراسیون تقریبی
مزایا
- بسیار ساده
- کمهزینه
- بدون نیاز به تجهیزات پیچیده
محدودیت
برای جریانهای بزرگ یا فرآیندهای پیوسته صنعتی معمولاً مناسب نیست.
روش ششم: فلومتر اولتراسونیک
فلومتر اولتراسونیک از امواج صوتی برای اندازهگیری سرعت جریان استفاده میکند.
یکی از روشهای رایج در این تجهیزات:
Transit Time
است.
در این روش، زمان حرکت موج صوتی در جهت جریان و خلاف جهت جریان اندازهگیری میشود.
اختلاف این زمانها با سرعت جریان ارتباط دارد.
پس از محاسبه سرعت، دبی از رابطه:
Q = A × V
به دست میآید.
فلومتر اولتراسونیک Clamp-on
یکی از انواع محبوب این تجهیز، مدل Clamp-on است.
در این مدل، سنسورها روی سطح خارجی لوله نصب میشوند و نیازی به بریدن لوله نیست.
مزایا
- نصب بدون قطع خط
- بدون تماس مستقیم با سیال
- بدون افت فشار
- مناسب برای تست و پایش
- قابلیت استفاده به صورت پرتابل
محدودیتها
عملکرد آن میتواند به موارد زیر وابسته باشد:
- جنس لوله
- ضخامت لوله
- رسوبات داخلی
- وجود حباب
- پر بودن کامل لوله
- کیفیت سطح خارجی لوله
کدام روش محاسبه دبی مناسبتر است؟
انتخاب روش مناسب به شرایط فرآیند بستگی دارد.
اگر سرعت جریان مشخص باشد
روش:
Q = A × V
یکی از سادهترین گزینهها است.
برای خطوط تحت فشار با اختلاف فشار
میتوان از:
- Orifice
- Venturi
- Flow Nozzle
استفاده کرد.
برای آب و مایعات رسانا
فلومتر مغناطیسی معمولاً گزینه بسیار مناسبی است.
برای اندازهگیری بدون قطع خط
فلومتر اولتراسونیک Clamp-on گزینه کاربردی است.
برای تستهای ساده و جریان کم
روش حجمی میتواند مناسب باشد.
برای کانالهای باز
از روشهای هیدرولیکی مانند Manning، Weir یا Flume استفاده میشود.
روش: سرعت × سطح مقطع
کاربرد اصلی: لوله و کانال
مزیت مهم: محاسبه ساده
محدودیت: نیاز به دانستن سرعت جریان
روش: اختلاف فشار
کاربرد اصلی: مایع، گاز و بخار
مزیت مهم: کاربرد گسترده صنعتی
محدودیت: ایجاد افت فشار
روش: فلومتر مغناطیسی
کاربرد اصلی: مایعات رسانا
مزیت مهم: بدون قطعه متحرک و افت فشار بسیار کم
محدودیت: برای سیالات غیررسانا مناسب نیست
روش: کانال باز
کاربرد اصلی: آب، فاضلاب و جریانهای سطح آزاد
مزیت مهم: مناسب برای جریانهای روباز
محدودیت: وابسته به هندسه کانال و سطح جریان
روش: روش حجمی
کاربرد اصلی: دبیهای کم و تستهای ساده
مزیت مهم: ساده و کمهزینه
محدودیت: برای جریانهای زیاد یا فرآیندهای پیوسته مناسب نیست
روش: فلومتر اولتراسونیک
کاربرد اصلی: خطوط بسته و اندازهگیری بدون قطع خط
مزیت مهم: بدون تماس مستقیم با سیال و بدون افت فشار
محدودیت: حساس به شرایط لوله، رسوب، حباب و نحوه نصب
تبدیل واحدهای رایج دبی
در صنعت ممکن است دبی با واحدهای مختلف بیان شود.
برخی تبدیلهای کاربردی:
1 m³/h ≈ 16.67 L/min
1 L/s = 3.6 m³/h
1 m³/s = 1000 L/s
1 L/min = 0.06 m³/h
1 m³/day ≈ 0.694 L/min
در تبدیل واحدهای US Gallon نیز باید توجه کرد که US Gallon با Imperial Gallon متفاوت است.
تفاوت دبی حجمی و دبی جرمی
یکی از نکات مهم در اندازهگیری جریان، تفاوت بین Volume Flow و Mass Flow است.
دبی حجمی
بیانگر حجم سیال عبوری است.
مثال:
m³/h
دبی جرمی
بیانگر جرم سیال عبوری است.
مثال:
kg/h
ارتباط این دو از طریق چگالی برقرار میشود:
Mass Flow = Density × Volume Flow
یا:
ṁ = ρQ
که در آن:
- ṁ = دبی جرمی
- ρ = چگالی
- Q = دبی حجمی
چرا دما و فشار اهمیت دارند؟
در مایعات، تغییرات حجم نسبت به گازها معمولاً کمتر است.
اما در گازها، فشار و دما تأثیر زیادی روی حجم دارند.
به همین دلیل هنگام بیان دبی گاز باید مشخص شود مقدار اندازهگیری شده در چه شرایطی ارائه میشود.
برای مثال:
- Actual Flow
- Standard Flow
- Normal Flow
ممکن است مقادیر متفاوتی داشته باشند.
بنابراین در اندازهگیری گاز صرفاً اعلام یک عدد بدون مشخص کردن شرایط مرجع کافی نیست.
چه عواملی روی دقت محاسبه دبی تأثیر میگذارند؟
عوامل مختلفی میتوانند باعث خطای اندازهگیری شوند، از جمله:
- انتخاب اشتباه روش
- اندازهگیری نادرست قطر داخلی لوله
- پروفیل جریان نامناسب
- وجود حباب هوا
- ذرات جامد
- تغییر چگالی
- تغییر ویسکوزیته
- فشار و دمای متغیر
- لرزش
- نصب نادرست فلومتر
- کالیبراسیون نامناسب
اهمیت قطر داخلی لوله در محاسبه دبی
در فرمول:
Q = A × V
سطح مقطع به توان دوم قطر وابسته است.
یعنی:
A = πD² / 4
بنابراین حتی یک خطای کوچک در قطر میتواند روی محاسبه نهایی دبی تأثیر قابل توجهی بگذارد.
به همین دلیل بهتر است در محاسبات دقیق از قطر داخلی واقعی لوله استفاده شود، نه صرفاً سایز اسمی یا Nominal Size.
آیا میتوان دبی را فقط از روی قطر لوله محاسبه کرد؟
خیر.
دانستن قطر لوله به تنهایی برای محاسبه دبی کافی نیست.
برای محاسبه باید حداقل یکی از اطلاعات مرتبط با جریان نیز در دسترس باشد، مانند:
- سرعت
- اختلاف فشار
- زمان پر شدن حجم مشخص
- خروجی فلومتر
- سطح سیال در کانال
بنابراین یک لوله DN100 میتواند در شرایط مختلف دبیهای کاملاً متفاوتی داشته باشد.
یک مثال کاربردی دیگر
فرض کنید سرعت آب در لولهای با قطر داخلی 200 میلیمتر برابر 1.5 متر بر ثانیه است.
ابتدا قطر را به متر تبدیل میکنیم:
D = 0.2 m
مساحت:
A = π × 0.2² / 4
A ≈ 0.0314 m²
حال:
Q = A × V
Q = 0.0314 × 1.5
Q ≈ 0.0471 m³/s
تبدیل به مترمکعب بر ساعت:
0.0471 × 3600 ≈ 169.6 m³/h
بنابراین دبی تقریبی:
170 m³/h
است.
نکات مهم هنگام انتخاب روش محاسبه دبی
قبل از انتخاب روش، این موارد را بررسی کنید:
- سیال مایع است، گاز یا بخار؟
- خط تحت فشار است یا کانال باز؟
- سیال تمیز است یا دارای ذرات؟
- رسانایی الکتریکی سیال چقدر است؟
- دقت موردنیاز چقدر است؟
- امکان قطع خط وجود دارد؟
- افت فشار مجاز چقدر است؟
- فشار و دما چقدر است؟
- اندازهگیری موقت است یا دائمی؟
- دبی حجمی نیاز است یا دبی جرمی؟
پاسخ به این سؤالها میتواند انتخاب روش را بسیار سادهتر کند.
اشتباهات رایج در محاسبه دبی
از متداولترین اشتباهات میتوان به این موارد اشاره کرد:
- استفاده از قطر اسمی به جای قطر داخلی
- اشتباه در تبدیل واحد
- نادیده گرفتن شرایط فشار و دما برای گاز
- در نظر نگرفتن چگالی در دبی جرمی
- استفاده از فلومتر نامناسب برای نوع سیال
- نادیده گرفتن Straight Run
- نصب نادرست سنسور
- استفاده از روابط ساده در کاربردهایی که نیاز به تصحیحات دقیق دارند
جمعبندی
محاسبه دبی جریان را میتوان با روشهای مختلف انجام داد و هیچ روش واحدی برای همه کاربردها بهترین گزینه نیست.
رابطه ساده:
Q = A × V
یکی از پایهایترین روشهای محاسبه است، اما در صنایع برای افزایش دقت و امکان اندازهگیری آنلاین از تجهیزات و روشهایی مانند:
- Differential Pressure
- Magnetic Flowmeter
- Ultrasonic Flowmeter
- Open Channel Measurement
- Volumetric Measurement
استفاده میشود.
برای انتخاب بهترین روش باید نوع سیال، شرایط فرآیند، محدوده دبی، فشار، دما، دقت موردنیاز و محدودیتهای نصب بررسی شوند.
در کاربردهای صنعتی حساس نیز توصیه میشود محاسبات و انتخاب فلومتر بر اساس دیتاشیت، استانداردهای پروژه و دستورالعمل سازنده انجام شود.
