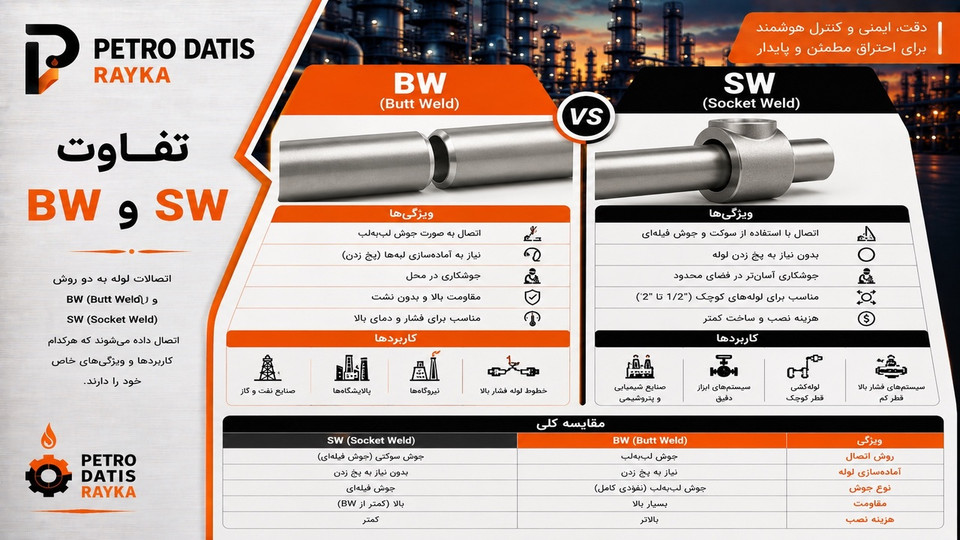

تفاوت BW و SW چیست؟ مقایسه کامل Butt Weld و Socket Weld

: BW یا Butt Weld: اتصال لب‌به‌لب جوشی است و در خطوط فرآیندی و سایزهای مختلف کاربرد گسترده دارد. SW یا Socket Weld: لوله داخل Socket قرار گرفته و از بیرون جوش داده می‌شود و بیشتر در Small Bore Piping کاربرد دارد. استاندارد رایج بسیاری از BW Fittingها: ASME B16.9 و استاندارد رایج Forged SW Fittingها: ASME B16.11 است.

در سیستم‌های پایپینگ صنعتی، روش اتصال لوله‌ها و فیتینگ‌ها تأثیر مستقیمی بر استحکام، قابلیت اطمینان، افت فشار، تعمیرات و هزینه اجرای خط دارد.

دو روش رایج اتصال جوشی در صنایع نفت، گاز، پتروشیمی، نیروگاهی و فرآیندی عبارت‌اند از:

BW یا Butt Weld

SW یا Socket Weld

هر دو روش با جوشکاری اتصال را ایجاد می‌کنند، اما ساختار اتصال، نحوه نصب، محدوده سایز و کاربرد آن‌ها متفاوت است.

به‌طور خلاصه:

در Butt Weld انتهای لوله و فیتینگ روبه‌روی یکدیگر قرار گرفته و از ناحیه انتهایی جوش داده می‌شوند.

در Socket Weld لوله وارد سوکت یا حفره فیتینگ شده و سپس از قسمت بیرونی توسط Fillet Weld جوش داده می‌شود.

BW چیست؟

BW مخفف Butt Weld است.

در اتصال Butt Weld، انتهای دو قطعه در امتداد یکدیگر قرار می‌گیرد و اتصال جوشی در محل برخورد آن‌ها ایجاد می‌شود.

این روش در خطوط فرآیندی و سایزهای مختلف پایپینگ کاربرد گسترده‌ای دارد.

Butt Weld Fitting چیست؟

Butt Weld Fitting نوعی اتصال پایپینگ است که انتهای آن برای جوش مستقیم به Pipe آماده شده است.

انواع رایج BW Fitting عبارت‌اند از:

Elbow
Tee
Reducer
Cap

این فیتینگ‌ها در خطوط انتقال سیال و سیستم‌های فرآیندی بسیار رایج هستند.

SW چیست؟

SW مخفف Socket Weld است.

در این اتصال، انتهای Pipe داخل یک Socket قرار می‌گیرد.

پس از قرارگیری صحیح Pipe، اتصال از قسمت خارجی با جوش Fillet تکمیل می‌شود.

Socket Weld Fitting چیست؟

Socket Weld Fitting دارای یک قسمت داخلی یا Socket است که Pipe داخل آن قرار می‌گیرد.

سپس در محل اتصال بیرونی Pipe و Fitting جوشکاری انجام می‌شود.

انواع رایج:

Socket Weld Elbow
Socket Weld Tee
Socket Weld Coupling
Socket Weld Union
Socket Weld Reducer
Socket Weld Cap

هستند.

تفاوت اصلی BW و SW چیست؟

مهم‌ترین تفاوت، نحوه قرارگیری Pipe و Fitting قبل از جوشکاری است.

Pipe و Fitting:

لب‌به‌لب

قرار می‌گیرند.

جوش در امتداد ضخامت دیواره اتصال ایجاد می‌شود.

Pipe:

داخل Socket

قرار می‌گیرد و سپس در قسمت خارجی اتصال Fillet Weld اجرا می‌شود.

Butt Weld

فرآیند کلی BW می‌تواند شامل مراحل زیر باشد:

آماده‌سازی Pipe End
آماده‌سازی Fitting End
Fit-Up
تنظیم Root Gap
Tack Welding
Root Pass
Fill Pass
Cap Pass
Inspection

جزئیات دقیق باید بر اساس:

WPS
Material
Thickness
Code

تعیین شود.

Bevel چیست؟

در بسیاری از Butt Weld Connectionها، لبه Pipe و Fitting به شکل زاویه‌دار آماده می‌شود.

به این آماده‌سازی:

Bevel

گفته می‌شود.

Bevel به ایجاد فضای مناسب برای نفوذ جوش کمک می‌کند.

Root Gap چیست؟

در Butt Welding معمولاً فاصله مشخصی بین دو قطعه قبل از جوشکاری در نظر گرفته می‌شود.

به این فاصله:

Root Gap

گفته می‌شود.

مقدار Root Gap باید مطابق Welding Procedure باشد.

Fit-Up در BW چیست؟

Fit-Up به تنظیم صحیح دو قطعه قبل از جوشکاری گفته می‌شود.

موارد مهم:

Alignment
Root Gap
Bevel Condition
Internal Misalignment

هستند.

Fit-Up نامناسب می‌تواند کیفیت Weld را کاهش دهد.

نحوه اجرای Socket Weld

فرآیند کلی SW شامل:

آماده‌سازی Pipe
تمیز کردن Socket
قرار دادن Pipe داخل Socket
تنظیم موقعیت طبق الزامات اجرایی
Tack در صورت نیاز
اجرای Fillet Weld
Inspection

است.

Expansion Gap در Socket Weld چیست؟

در نصب Socket Weld معمولاً Pipe نباید بدون رعایت الزامات مونتاژ به‌صورت نامناسب در انتهای Socket تحت تنش قرار گیرد.

در استانداردها و دستورالعمل‌های اجرایی ممکن است فاصله مونتاژی مشخصی در نظر گرفته شود.

هدف، کنترل شرایط اتصال و کاهش مشکلات ناشی از انبساط و تنش است.

مقدار دقیق باید از Code، استاندارد یا Procedure پروژه استخراج شود.

Fillet Weld چیست؟

Fillet Weld نوعی جوش است که معمولاً در محل برخورد دو سطح با زاویه نسبت به یکدیگر اجرا می‌شود.

در Socket Weld، جوش خارجی بین Pipe و Fitting معمولاً از نوع Fillet Weld است.

تفاوت Butt Weld و Fillet Weld

Butt/Groove Weld

در اتصال BW، جوش در ناحیه اتصال انتهایی دو قطعه و در Groove آماده‌شده تشکیل می‌شود.

Fillet Weld

در SW، جوش در قسمت خارجی محل اتصال Pipe و Socket تشکیل می‌شود.

BW برای چه سایزهایی استفاده می‌شود؟

Butt Weld در دامنه وسیعی از سایزهای Pipe استفاده می‌شود و به‌خصوص در خطوط فرآیندی با سایزهای متوسط و بزرگ بسیار رایج است.

انتخاب نهایی بر اساس:

Piping Class
Design Pressure
Temperature
Service
Project Specification

انجام می‌شود.

SW برای چه سایزهایی استفاده می‌شود؟

Socket Weld بیشتر در Small Bore Piping کاربرد دارد.

در بسیاری از پروژه‌های صنعتی، SW در سایزهای کوچک مانند:

1/2”
3/4”
1”
1½”
2”

دیده می‌شود.

اما محدوده مجاز دقیق باید طبق Piping Specification و Code پروژه تعیین شود.

Small Bore Piping چیست؟

Small Bore Piping به خطوط با قطر کوچک گفته می‌شود.

این خطوط می‌توانند در:

Drain
Vent
Utility
Instrument Connection
Chemical Injection
Sampling

استفاده شوند.

Socket Weld در بسیاری از این خطوط کاربرد دارد.

مزایای Butt Weld

مزایای BW عبارت‌اند از:

مسیر داخلی یکنواخت‌تر
مناسب برای خطوط فرآیندی
مناسب سایزهای بزرگ
امکان اتصال با استحکام بالا
کاهش نقاط گیر افتادن سیال نسبت به Socket در بسیاری از طراحی‌ها
امکان بازرسی جوش با روش‌های متنوع‌تر

معایب Butt Weld

محدودیت‌ها:

نیاز به Fit-Up دقیق‌تر
نیاز به آماده‌سازی لبه
حساسیت به Alignment
اجرای دشوارتر در برخی فضاهای محدود
نیاز بیشتر به مهارت جوشکار در برخی سرویس‌ها

مزایای Socket Weld

مزایا:

Fit-Up ساده‌تر در بسیاری از سایزهای کوچک
عدم نیاز به Bevel مشابه BW در بسیاری از اتصالات
مناسب Small Bore Piping
اتصال مکانیکی اولیه Pipe داخل Socket
کاربرد مناسب در بسیاری از خطوط فشار بالا با قطر کوچک، در صورت مجاز بودن طبق طراحی

معایب Socket Weld

یکی از محدودیت‌های مهم SW، وجود فضای داخلی در ناحیه Socket است.

این هندسه می‌تواند در برخی سرویس‌ها باعث:

تجمع سیال
ایجاد Crevice
افزایش احتمال خوردگی موضعی
دشواری تمیزکاری

شود.

به همین دلیل Socket Weld برای همه سرویس‌ها مناسب نیست.

Crevice Corrosion در Socket Weld

فضای کوچک بین Pipe و Socket می‌تواند در برخی محیط‌های خورنده شرایط مناسبی برای Crevice Corrosion ایجاد کند.

این موضوع به‌خصوص در انتخاب اتصال برای سیالات خورنده اهمیت دارد.

آیا Socket Weld برای سیالات خورنده مناسب است؟

پاسخ به:

نوع سیال
Material
Temperature
Corrosion Mechanism
Code
Project Specification

وابسته است.

در سرویس‌هایی که Crevice Corrosion اهمیت زیادی دارد، ممکن است BW نسبت به SW ترجیح داده شود.

آیا Socket Weld برای صنایع غذایی مناسب است؟

در سیستم‌های Hygienic، وجود فضای مرده و Crevice معمولاً مطلوب نیست.

به همین دلیل اتصالات بهداشتی مخصوص مانند:

Sanitary Weld
Clamp Connection

در بسیاری از کاربردهای غذایی و دارویی مناسب‌تر هستند.

افت فشار در BW و SW

در یک Butt Weld با اجرای صحیح، سطح داخلی می‌تواند نسبتاً پیوسته و یکنواخت باشد.

در Socket Weld هندسه داخلی اتصال متفاوت است و ممکن است ناحیه‌ای از تغییر سطح یا فضای داخلی ایجاد شود.

با این حال افت فشار کل سیستم به:

سایز
سرعت جریان
نوع Fitting
تعداد اتصالات

وابسته است.

BW و SW از نظر فشار کاری

نمی‌توان به‌صورت کلی گفت BW همیشه فشار بیشتری از SW تحمل می‌کند یا برعکس.

Pressure Rating به عوامل مختلفی وابسته است:

استاندارد Fitting
Material
Wall Thickness
Class
Temperature
کیفیت Weld
Design Code

بنابراین انتخاب باید بر اساس Design Condition انجام شود.

Class در Socket Weld Fitting

Socket Weld Forged Fittingها معمولاً با Classهایی مانند:

Class 3000
Class 6000
Class 9000

مشخص می‌شوند.

این اعداد را نباید مستقیماً و بدون مراجعه به استاندارد به PSI تبدیل کرد.

Class یک Rating استانداردی است و انتخاب آن باید بر اساس شرایط طراحی انجام شود.

Schedule در Butt Weld Fitting

BW Fittingها معمولاً باید از نظر ضخامت انتهایی با Pipe هماهنگ باشند.

در مشخصات ممکن است عباراتی مانند:

SCH 40
SCH 80
SCH 160
XXS

دیده شود.

هماهنگی ضخامت Pipe و Fitting برای Fit-Up و Welding اهمیت دارد.

استانداردهای مهم BW و SW

در طراحی و انتخاب این اتصالات استانداردهای مختلفی مطرح هستند.

از جمله:

ASME B16.9

برای بسیاری از Factory-Made Wrought Butt-Welding Fittings.

ASME B16.11

برای Forged Fittings شامل Socket-Welding و Threaded Fittings.

استاندارد دقیق باید بر اساس نوع اتصال و پروژه بررسی شود.

ASME B16.9 چیست؟

ASME B16.9 یکی از استانداردهای مهم برای Butt-Welding Fittings ساخته‌شده در کارخانه است.

محصولاتی مانند:

Elbow
Tee
Reducer
Cap

در محدوده این استاندارد قرار می‌گیرند.

ASME B16.11 چیست؟

ASME B16.11 استاندارد مهمی برای Forged Fittings, Socket-Welding and Threaded است.

در انتخاب SW Fitting، این استاندارد بسیار رایج است.

BW Elbow چیست؟

BW Elbow یک زانویی است که دو سر آن برای Butt Welding به Pipe آماده شده‌اند.

انواع رایج:

45 Degree Elbow
90 Degree Elbow
Long Radius
Short Radius

SW Elbow چیست؟

SW Elbow دارای Socket در دو سمت است.

Pipe وارد Socket شده و سپس اتصال جوشکاری می‌شود.

این مدل بیشتر در Small Bore Piping استفاده می‌شود.

تفاوت BW Elbow و SW Elbow

BW Elbow

اتصال لب‌به‌لب
مناسب دامنه وسیع سایز
مسیر داخلی پیوسته‌تر
رایج در Process Piping

SW Elbow

دارای Socket
رایج در Small Bore
نصب اولیه ساده‌تر
دارای ناحیه Crevice داخلی

BW Tee و SW Tee

همین تفاوت در Tee نیز وجود دارد.

BW Tee از طریق Butt Weld به Pipe متصل می‌شود.

SW Tee دارای Socketهایی برای ورود Pipe است.

Reducer در BW و SW

در Butt Weld، Reducerهای معروف شامل:

Concentric Reducer
Eccentric Reducer

هستند.

در Socket Weld نیز Reducer Insert یا Reducing Fittingهای مختلف وجود دارند، اما ساختار و کاربرد آن‌ها با BW Reducer متفاوت است.

مقایسه BW و SW از نظر نصب، بازرسی، هزینه و کاربرد

انتخاب بین Butt Weld (BW) و Socket Weld (SW) صرفاً به ترجیح مجری بستگی ندارد.

نوع اتصال معمولاً بر اساس موارد زیر تعیین می‌شود:

Piping Class
سایز خط
Design Pressure
Design Temperature
نوع سیال
Corrosion Requirement
استاندارد پروژه
قابلیت بازرسی
الزامات تعمیر و نگهداری

بنابراین نمی‌توان یک روش را در تمام شرایط بهتر از دیگری دانست.

تفاوت BW و SW از نظر نحوه نصب

در Butt Weld، انتهای Pipe و Fitting باید با دقت مقابل یکدیگر قرار گیرند.

مواردی مانند:

Alignment
Root Gap
Bevel Angle
Hi-Lo
Fit-Up

اهمیت زیادی دارند.

در مقابل، در Socket Weld، Pipe داخل Socket قرار می‌گیرد و همین ساختار موقعیت‌دهی اولیه را ساده‌تر می‌کند.

به همین دلیل SW در بسیاری از خطوط کوچک می‌تواند اجرای راحت‌تری داشته باشد.

کدام اتصال نصب آسان‌تری دارد؟

در بسیاری از Small Boreها:

SW نصب و Fit-Up ساده‌تری دارد.

اما این به معنی ساده بودن تمام مراحل جوشکاری یا کنترل کیفیت نیست.

BW نیازمند کنترل دقیق‌تر Fit-Up است، ولی در عوض یک اتصال با مسیر داخلی پیوسته‌تر ایجاد می‌کند.

تفاوت BW و SW از نظر مهارت جوشکاری

Butt Weld معمولاً به کنترل بیشتری روی:

Root Pass
Penetration
Alignment
Fill Pass
Cap

نیاز دارد.

در Socket Weld، Fillet Weld اجرا می‌شود.

در هر دو حالت، جوشکار باید برای فرآیند و شرایط مربوط Qualification مناسب داشته باشد.

WPS چیست؟

WPS مخفف Welding Procedure Specification است.

این سند مشخص می‌کند جوشکاری چگونه انجام شود.

اطلاعات WPS می‌تواند شامل:

Welding Process
Base Material
Filler Metal
Current
Voltage
Position
Preheat
Interpass Temperature

باشد.

BW و SW باید طبق Welding Procedure مناسب اجرا شوند.

PQR چیست؟

PQR یا Procedure Qualification Record مدرکی است که نتایج Qualification یک Welding Procedure را ثبت می‌کند.

در پروژه‌های صنعتی، WPS و PQR نقش مهمی در کنترل کیفیت جوش دارند.

تفاوت BW و SW از نظر NDT

روش بازرسی جوش بر اساس:

نوع اتصال
Code
Service
ضخامت
Project Specification

انتخاب می‌شود.

روش‌های رایج NDT عبارت‌اند از:

VT چیست؟

Visual Testing یا بازرسی چشمی یکی از پایه‌ای‌ترین روش‌های بررسی جوش است.

در VT مواردی مانند:

ظاهر Weld
Profile
Undercut
Surface Defect
ابعاد جوش

بررسی می‌شوند.

VT هم برای BW و هم SW اهمیت دارد.

PT چیست؟

Liquid Penetrant Testing برای شناسایی عیوب باز به سطح در مواد مناسب استفاده می‌شود.

PT در بررسی برخی Socket Weldها و Butt Weldها کاربرد دارد.

MT چیست؟

Magnetic Particle Testing برای مواد Ferromagnetic استفاده می‌شود و می‌تواند برخی عیوب سطحی و نزدیک به سطح را شناسایی کند.

RT چیست؟

Radiographic Testing با استفاده از پرتو برای بررسی عیوب داخلی جوش انجام می‌شود.

RT برای بسیاری از Butt Weldهای خطوط فرآیندی روش شناخته‌شده‌ای است.

امکان و الزام استفاده از RT به نوع Joint و Code بستگی دارد.

UT چیست؟

Ultrasonic Testing با استفاده از امواج فراصوت برای بررسی عیوب داخلی استفاده می‌شود.

کاربرد UT نیز به:

هندسه اتصال
ضخامت
Procedure
Code

وابسته است.

مقایسه قابلیت بازرسی BW و SW

یکی از مزایای BW این است که برای بسیاری از اتصالات می‌توان از روش‌های Volumetric Examination مانند RT یا UT استفاده کرد.

در Socket Weld، هندسه اتصال باعث می‌شود برخی روش‌های حجمی معمول برای Butt Weld به همان شکل قابل استفاده نباشند.

به همین دلیل بازرسی SW اغلب بر روش‌هایی مانند:

متمرکز است؛ البته الزامات واقعی باید از Code و Specification پروژه استخراج شوند.

تفاوت BW و SW از نظر کیفیت سطح داخلی

در یک BW که به‌درستی Fit-Up و Weld شده باشد، مسیر داخلی می‌تواند نسبتاً یکنواخت باشد.

این ویژگی در خطوطی که:

افت فشار
رسوب
تمیزکاری
جریان فرآیندی

اهمیت دارند، مزیت محسوب می‌شود.

در SW به دلیل ساختار Socket، هندسه داخلی متفاوت است.

Dead Space در Socket Weld

وجود فضای کوچک در ناحیه Socket می‌تواند یک Crevice یا فضای محبوس ایجاد کند.

در بعضی سرویس‌ها، سیال ممکن است در این ناحیه باقی بماند.

این موضوع در سرویس‌های:

خورنده
حساس به آلودگی
Hygienic
دارای رسوب

باید بررسی شود.

BW یا SW برای سیالات خورنده؟

در سرویس‌هایی که Crevice Corrosion یک نگرانی جدی است، BW می‌تواند مزیت داشته باشد، زیرا Socket داخلی ندارد.

با این حال انتخاب نهایی به:

Corrosion Mechanism
Material
Fluid Composition
Temperature
Code

بستگی دارد.

تفاوت BW و SW در خطوط Stainless Steel

هر دو نوع اتصال می‌توانند در سیستم‌های Stainless Steel استفاده شوند.

اما در Stainless Steel باید مواردی مانند:

Welding Procedure
Heat Input
Purging
Surface Contamination
Corrosion Resistance

بررسی شوند.

در Butt Weld Stainless Steel، کیفیت Root داخلی اهمیت ویژه‌ای دارد.

Purging در جوشکاری استیل چیست؟

در برخی جوش‌های Stainless Steel، برای محافظت از Root در برابر اکسیداسیون از گاز محافظ در پشت جوش استفاده می‌شود.

به این فرآیند:

Back Purging

گفته می‌شود.

کیفیت Purging می‌تواند روی مقاومت خوردگی سطح داخلی Weld تأثیر بگذارد.

تفاوت BW و SW از نظر نشتی

هر دو اتصال در صورت:

طراحی صحیح
انتخاب Material مناسب
اجرای صحیح Welding
Inspection مناسب

می‌توانند اتصال قابل اطمینانی ایجاد کنند.

بنابراین نمی‌توان گفت SW ذاتاً نشتی دارد یا BW هیچ‌گاه نشتی ندارد.

کیفیت اجرا تعیین‌کننده است.

BW و SW در فشار بالا

گاهی تصور می‌شود Socket Weld فقط برای فشار پایین استفاده می‌شود.

این تصور صحیح نیست.

Forged Socket Weld Fittingها در Classهای بالایی تولید می‌شوند و در Small Bore High Pressure Service کاربرد دارند.

با این حال انتخاب باید طبق Piping Class و Design Code انجام شود.

SW Class 3000 چیست؟

Class 3000 یکی از Ratingهای رایج Forged Socket Weld Fittings است.

این عبارت به معنی:

فشار کاری ثابت 3000 PSI در تمام شرایط

نیست.

فشار مجاز واقعی به:

Material
Temperature
Pipe Wall
Standard

وابسته است.

SW Class 6000 چیست؟

Class 6000 برای برخی شرایط طراحی بالاتر استفاده می‌شود.

اما مانند Class 3000، عدد 6000 نباید بدون مراجعه به استاندارد مستقیماً به Maximum Working Pressure تبدیل شود.

SW Class 9000 چیست؟

Class 9000 نیز در برخی Forged Socket Weld Fittingها وجود دارد.

انتخاب آن باید بر اساس Design Requirement انجام شود، نه صرفاً با این منطق که Class بالاتر همیشه بهتر است.

تفاوت Class و Schedule

این دو مفهوم نباید با یکدیگر اشتباه شوند.

Schedule

بیشتر برای بیان ضخامت دیواره Pipe و برخی Fittingها استفاده می‌شود.

مانند:

SCH 40
SCH 80
SCH 160

Class

برای Rating برخی تجهیزات و Fittingها استفاده می‌شود.

مانند:

Class 3000
Class 6000
Class 9000

تفاوت BW و SW از نظر هزینه

هزینه نهایی فقط قیمت Fitting نیست.

باید هزینه‌های زیر بررسی شوند:

قیمت Fitting
آماده‌سازی Pipe
Welding
نیروی انسانی
NDT
زمان نصب
تعمیرات آینده

در Small Bore، SW ممکن است از نظر اجرای اولیه اقتصادی باشد.

در خطوط بزرگ، BW انتخاب رایج‌تر و عملی‌تری است.

قیمت BW Fitting و SW Fitting

مقایسه مستقیم قیمت بدون مشخص کردن:

Size
Material
Rating
Schedule
Manufacturer

معنی زیادی ندارد.

برای مثال قیمت یک:

2” BW Elbow SCH 40

را نمی‌توان صرفاً با یک:

2” SW Elbow Class 6000

مقایسه کرد؛ زیرا طراحی و Rating آن‌ها متفاوت است.

تفاوت BW و SW از نظر وزن

Socket Weld Fittingهای Forged معمولاً بدنه ضخیم و فشرده‌ای دارند.

وزن نهایی به:

سایز
Class
Material
نوع Fitting

بستگی دارد.

BW Fittingها نیز با افزایش Schedule سنگین‌تر می‌شوند.

BW یا SW برای خطوط بخار؟

هر دو نوع اتصال ممکن است در Steam Service استفاده شوند، اما انتخاب به شرایط طراحی بستگی دارد.

پارامترهای مهم:

Steam Pressure
Temperature
Pipe Size
Thermal Cycling
Piping Class

هستند.

برای خطوط اصلی و سایزهای بزرگ، BW بسیار رایج است.

BW یا SW برای خطوط هیدروکربنی؟

در Hydrocarbon Service نیز تصمیم باید طبق Piping Specification گرفته شود.

موارد مهم:

Flammability
Pressure
Temperature
Pipe Size
Corrosion
Inspection Requirement

هستند.

در خطوط اصلی فرآیندی معمولاً BW کاربرد گسترده‌ای دارد و SW ممکن است در Small Bore Connections استفاده شود.

BW یا SW برای خطوط گاز؟

نوع سیال به‌تنهایی تعیین‌کننده نیست.

برای Gas Service باید:

Pressure
Leakage Requirement
Size
Material
Code
Piping Class

بررسی شوند.

هر دو روش در صورت طراحی و اجرای صحیح می‌توانند در سرویس‌های گازی استفاده شوند.

BW و SW در نفت و گاز

در واحدهای نفت، گاز و پتروشیمی معمولاً هر دو نوع اتصال دیده می‌شوند.

کاربرد رایج در:

Process Lines
Main Piping
خطوط سایز متوسط و بزرگ
خطوط با نیاز به مسیر داخلی پیوسته

کاربرد رایج در:

Small Bore Piping
Drain
Vent
Utility
برخی Instrument Connections

BW و SW در Chemical Injection

Chemical Injection معمولاً دارای:

دبی پایین
قطر کم
فشار نسبتاً بالا

است.

به همین دلیل در برخی طراحی‌ها Socket Weld یا سایر اتصالات فشار بالا استفاده می‌شوند.

اما نوع Chemical و Corrosion Requirement اهمیت زیادی دارد.

BW و SW در Drain و Vent

در خطوط Drain و Vent کوچک، SW می‌تواند بر اساس Piping Class پروژه استفاده شود.

در سایزهای بزرگ‌تر یا شرایط خاص ممکن است BW انتخاب شود.

تفاوت BW و SW در تعمیرات

در BW برای تعویض Fitting معمولاً بخش مربوط باید Cut شده و مجدداً:

Bevel
Fit-Up
Weld

شود.

در SW نیز معمولاً برای تعویض اتصال جوشی نیاز به Cutting و Welding مجدد وجود دارد.

بنابراین هیچ‌کدام مانند Threaded یا Flanged Connection برای جداسازی سریع طراحی نشده‌اند.

تفاوت SW و Threaded Connection

هر دو در Small Bore دیده می‌شوند، اما تفاوت مهمی دارند.

اتصال دائمی جوشی
بدون Pipe Thread در محل اتصال اصلی
مناسب بسیاری از سرویس‌های صنعتی

Threaded

اتصال مکانیکی رزوه‌ای
قابلیت باز کردن آسان‌تر
احتمال نشتی از Thread باید در طراحی بررسی شود

SW یا NPT؟

این مقایسه در واقع مقایسه روش اتصال است.

SW یعنی Socket Weld.

NPT نوعی Pipe Thread است.

در یک Piping Class ممکن است برای برخی سرویس‌ها SW و برای برخی دیگر NPT انتخاب شود.

تفاوت Socket Weld و Socket Threaded

در هر دو ممکن است Fitting ظاهری نسبتاً مشابه داشته باشد، اما:

در SW:

Pipe داخل Socket قرار گرفته و جوش می‌شود.

در Threaded Fitting:

Pipe دارای Thread بوده و داخل Female Thread پیچ می‌شود.

این دو نباید با یکدیگر اشتباه گرفته شوند.

چه زمانی BW انتخاب کنیم؟

BW معمولاً زمانی گزینه مناسبی است که:

سایز خط متوسط یا بزرگ باشد.
مسیر داخلی یکنواخت اهمیت داشته باشد.
Process Piping اصلی باشد.
نیاز به بازرسی حجمی جوش وجود داشته باشد.
Crevice داخلی نامطلوب باشد.

البته تصمیم نهایی باید طبق Specification پروژه باشد.

چه زمانی SW انتخاب کنیم؟

SW معمولاً در شرایطی مانند:

Small Bore Piping
فشارهای صنعتی بالا در سایز کوچک
Utility Lines
Drain و Vent
برخی اتصالات تجهیزات و Instrument

کاربرد دارد.

آیا می‌توان BW را با SW جایگزین کرد؟

بدون بررسی مهندسی و تأیید پروژه، خیر.

تغییر Connection Type می‌تواند روی:

Rating
Material
Inspection
Piping Class
Corrosion
Welding Requirement

تأثیر بگذارد.

بنابراین جایگزینی باید توسط واحد مهندسی تأیید شود.

تفاوت BW و SW با اتصال رزوه‌ای (THD)

علاوه بر Butt Weld و Socket Weld، یکی دیگر از روش‌های رایج اتصال در پایپینگ، اتصال رزوه‌ای یا Threaded Connection (THD) است.

تفاوت اصلی این سه روش در نحوه ایجاد اتصال است.

در Butt Weld، لوله و فیتینگ به‌صورت لب‌به‌لب قرار گرفته و جوشکاری می‌شوند.

در Socket Weld، لوله داخل Socket فیتینگ قرار گرفته و از قسمت بیرونی Fillet Weld اجرا می‌شود.

THD

در Threaded Connection، لوله یا تجهیز دارای رزوه بوده و اتصال بدون جوشکاری و از طریق درگیری رزوه‌ها انجام می‌شود.

تفاوت SW و THD

Socket Weld و Threaded Fitting ممکن است از نظر ظاهر بدنه شبیه باشند، مخصوصاً اگر هر دو Forged Fitting باشند.

اما ساختار داخلی آن‌ها متفاوت است.

در SW داخل فیتینگ یک Socket برای قرار گرفتن Pipe وجود دارد.

در THD داخل فیتینگ رزوه ماشین‌کاری شده است.

از نظر نصب:

SW → Welding

THD → Threading

است.

مزیت SW نسبت به Threaded

در بسیاری از سرویس‌های صنعتی، SW می‌تواند اتصال دائمی و مناسبی ایجاد کند و مسیر نشتی رزوه‌ای ندارد.

اما انتخاب بین SW و THD باید طبق Piping Class انجام شود.

مزیت Threaded نسبت به SW

Threaded Connection نیاز به جوشکاری ندارد.

بنابراین در برخی کاربردها:

نصب سریع‌تر
تعمیر آسان‌تر
باز کردن ساده‌تر

از مزایای آن محسوب می‌شود.

اما رزوه خود می‌تواند یک مسیر بالقوه برای نشتی باشد.

تفاوت BW و اتصال فلنجی

در BW اتصال دائمی است.

اما Flanged Connection قابلیت باز و بسته شدن دارد.

در اتصال فلنجی معمولاً از:

دو Flange
Gasket
Stud Bolt
Nut

استفاده می‌شود.

چه زمانی Flange بهتر از BW است؟

در تجهیزاتی که نیاز به باز کردن دوره‌ای دارند، اتصال Flanged بسیار کاربردی است.

مانند:

Pump
Valve
Heat Exchanger
Vessel
Strainer

اگر تمام این تجهیزات مستقیماً Butt Weld شوند، تعمیر و جداسازی آن‌ها دشوارتر خواهد شد.

تفاوت SW و Flange

SW یک اتصال جوشی دائمی است.

Flange یک اتصال مکانیکی قابل باز شدن است.

در خطوط Small Bore ممکن است SW بسیار رایج باشد، در حالی که برای اتصال تجهیزات یا نقاطی که نیاز به جداسازی دارند از Flange استفاده شود.

BW، SW، THD یا Flange؟

انتخاب روش اتصال به کاربرد بستگی دارد.

به‌صورت کلی:

BW: مناسب بسیاری از خطوط اصلی فرآیندی

SW: مناسب بسیاری از خطوط Small Bore

THD: مناسب برخی خطوط کوچک و سرویس‌های مجاز

Flange: مناسب نقاطی که نیاز به جداسازی و تعمیر دارند

اما تصمیم نهایی همیشه باید مطابق Piping Specification پروژه باشد.

چگونه فیتینگ BW را تشخیص دهیم؟

Butt Weld Fitting معمولاً:

Socket ندارد.
Thread داخلی ندارد.
انتهای آن برای جوش لب‌به‌لب طراحی شده است.
ضخامت انتهایی آن با Pipe هماهنگ می‌شود.

در بسیاری از مدل‌ها انتهای Fitting دارای Bevel مناسب برای Welding است.

چگونه فیتینگ SW را تشخیص دهیم؟

Socket Weld Fitting در قسمت Connection دارای یک حفره داخلی است.

Pipe وارد این قسمت می‌شود و روی Shoulder داخلی قرار می‌گیرد.

پس از تنظیم موقعیت، جوش در قسمت بیرونی اجرا می‌شود.

چگونه SW را از Threaded Fitting تشخیص دهیم؟

داخل SW Fitting:

Socket صاف

وجود دارد.

داخل Threaded Fitting:

Female Thread

دیده می‌شود.

این ساده‌ترین روش تشخیص ظاهری این دو است.

مشخصات فنی BW Fitting

هنگام سفارش BW Fitting معمولاً اطلاعات زیر مشخص می‌شوند:

Type
Size
Schedule
Material
Standard

مثلاً:

90° LR Elbow, 4”, SCH 40, ASTM A234 WPB, ASME B16.9

این عبارت اطلاعات بسیار بیشتری نسبت به «زانویی 4 اینچ» ارائه می‌دهد.

مشخصات فنی SW Fitting

در سفارش Socket Weld Fitting معمولاً مشخصات زیر نوشته می‌شوند:

Type
Size
Class
Material
Standard

مثال:

90° SW Elbow, 1”, Class 3000, ASTM A105, ASME B16.11

تفاوت مشخصات خرید BW و SW

در BW معمولاً Schedule اهمیت زیادی دارد.

مثلاً:

2” SCH 80 BW Elbow

در SW معمولاً Class فیتینگ نیز یکی از مشخصات اصلی است.

مثلاً:

1” Class 3000 SW Elbow

بنابراین استفاده از Schedule و Class بدون شناخت نوع فیتینگ می‌تواند باعث اشتباه در سفارش شود.

Material فیتینگ BW

متریال Butt Weld Fitting بر اساس سرویس انتخاب می‌شود.

نمونه‌های رایج می‌توانند شامل:

Carbon Steel
Stainless Steel
Alloy Steel
Duplex Stainless Steel
Nickel Alloy

باشند.

ASTM A234 WPB چیست؟

ASTM A234 WPB یکی از مشخصات متریالی رایج برای برخی Wrought Carbon Steel Butt-Welding Fittings مورد استفاده در سرویس‌های فشار و دمای مشخص است.

در پروژه‌های پایپینگ Carbon Steel، عبارت:

A234 WPB

بسیار دیده می‌شود.

Material فیتینگ Socket Weld

Socket Weld Fitting معمولاً Forged است.

متریال‌های رایج بسته به سرویس می‌توانند شامل:

ASTM A105
ASTM A182 F304
ASTM A182 F316
ASTM A182 F11
ASTM A182 F22

باشند.

ASTM A105 چیست؟

ASTM A105 یکی از مشخصات رایج برای قطعات Forged Carbon Steel در کاربردهای پایپینگ تحت فشار است.

به همین دلیل در بسیاری از Socket Weld Fittingهای Carbon Steel دیده می‌شود.

ASTM A182 F316 چیست؟

ASTM A182 شامل مشخصات برخی قطعات Forged یا Rolled از Stainless Steel و Alloy Steel برای سرویس‌های تحت فشار است.

F316 یکی از گریدهای Stainless Steel پرکاربرد در این استاندارد است.

آیا متریال BW و SW یکی است؟

ممکن است جنس پایه مشابه باشد، اما استاندارد Material Product می‌تواند متفاوت باشد.

برای مثال در Carbon Steel:

BW Fitting → ASTM A234 WPB

و در بسیاری از Forged SW Fittingها:

ASTM A105

رایج است.

بنابراین هنگام خرید فقط عبارت «کربن استیل» کافی نیست.

تفاوت SCH 40 و SCH 80

Schedule نشان‌دهنده سری ضخامت دیواره Pipe است.

در یک NPS مشخص، معمولاً SCH 80 ضخامت دیواره بیشتری نسبت به SCH 40 دارد.

افزایش ضخامت می‌تواند روی:

قطر داخلی
وزن
قابلیت تحمل شرایط طراحی

تأثیر بگذارد.

آیا Schedule همان فشار کاری است؟

خیر.

Schedule مستقیماً به معنی یک فشار ثابت نیست.

فشار مجاز به موارد دیگری مانند:

Material
Temperature
Design Code
Corrosion Allowance

نیز بستگی دارد.

آیا Class همان PSI است؟

خیر.

یکی از اشتباهات رایج این است که مثلاً:

Class 3000 = 3000 PSI

در تمام شرایط فرض شود.

این برداشت صحیح نیست.

Class یک designation استانداردی است و باید همراه با استاندارد مربوط، جنس، دما و Pipe مورد استفاده بررسی شود.

تفاوت BW و SW در خطوط دمای بالا

در High Temperature Service مواردی مانند:

Thermal Expansion
Creep در دماهای مربوط
Material Selection
Welding Procedure
Stress Analysis

اهمیت پیدا می‌کنند.

نوع اتصال باید مطابق Design Code و Piping Class تعیین شود.

تفاوت BW و SW در خطوط دارای ارتعاش

در خطوط متصل به:

Compressor
Reciprocating Pump
تجهیزات دارای Pulsation

ارتعاش اهمیت زیادی دارد.

Small Bore Connectionها می‌توانند نسبت به Vibration و Fatigue حساس باشند.

در چنین سیستم‌هایی فقط انتخاب BW یا SW کافی نیست و مواردی مانند:

Support
Geometry
Branch Connection
Stress
Natural Frequency

نیز باید بررسی شوند.

آیا SW در برابر ارتعاش آسیب‌پذیر است؟

هر اتصال Small Bore در صورت طراحی یا ساپورت نامناسب می‌تواند دچار Fatigue شود.

محل Weld و تغییر هندسه نیز می‌تواند محل تمرکز تنش باشد.

به همین دلیل Small Bore Piping نزدیک تجهیزات ارتعاشی باید با دقت طراحی شود.

Socket Weld Gap چرا مهم است؟

یکی از نکات مهم اجرای SW، رعایت Fit-Up طبق الزامات استاندارد و Procedure پروژه است.

اگر Pipe بدون رعایت روش صحیح نصب شود، شرایط نامناسب مونتاژ می‌تواند باعث افزایش تنش در اتصال شود.

بنابراین Welder و Fitter باید Procedure اجرایی را رعایت کنند.

خطاهای رایج در اجرای Socket Weld

موارد متداول:

Fit-Up نامناسب
عدم رعایت Gap موردنیاز
Fillet Weld نامناسب
Undercut
Porosity
Lack of Fusion
استفاده از Fitting اشتباه
Material Mix-Up

خطاهای رایج در اجرای Butt Weld

موارد رایج:

Root Gap نامناسب
Misalignment
Bevel نامناسب
Lack of Penetration
Lack of Fusion
Porosity
Undercut
Slag Inclusion

کیفیت جوش باید مطابق Acceptance Criteria پروژه بررسی شود.

اشتباهات رایج هنگام خرید BW و SW

یکی از مشکلات رایج در خرید تجهیزات پایپینگ، ناقص بودن مشخصات درخواست است.

مثلاً عبارت:

Elbow 1 inch

تقریباً برای خرید صنعتی کافی نیست.

باید مشخص شود:

BW یا SW
زاویه
Radius در صورت نیاز
Schedule یا Class
Material
Standard

نمونه سفارش صحیح BW

مثال:

90 Degree Long Radius Butt Weld Elbow, 6”, SCH 40, ASTM A234 WPB, ASME B16.9

این مشخصات نشان می‌دهد:

نوع: Elbow
زاویه: 90°
Radius: LR
اتصال: BW
سایز: 6”
ضخامت: SCH 40
متریال: A234 WPB
استاندارد: ASME B16.9

نمونه سفارش صحیح SW

مثال:

90 Degree Socket Weld Elbow, 1”, Class 3000, ASTM A105, ASME B16.11

مشخصات:

نوع: Elbow
زاویه: 90°
اتصال: SW
سایز: 1”
Rating: Class 3000
متریال: A105
استاندارد: ASME B16.11

جدول نهایی تفاوت BW و SW

سوالات متداول درباره BW و SW

BW چیست؟

BW مخفف Butt Weld است و به اتصال جوشی لب‌به‌لب Pipe و Fitting گفته می‌شود.

SW چیست؟

SW مخفف Socket Weld است. در این اتصال Pipe داخل Socket فیتینگ قرار گرفته و سپس از قسمت خارجی جوش داده می‌شود.

تفاوت اصلی BW و SW چیست؟

در BW دو قطعه لب‌به‌لب جوش داده می‌شوند، اما در SW لوله ابتدا وارد Socket شده و سپس Fillet Weld اجرا می‌شود.

BW بهتر است یا SW؟

هیچ‌کدام در تمام کاربردها بهتر نیستند.

BW در خطوط اصلی فرآیندی و سایزهای بزرگ بسیار رایج است، در حالی که SW در Small Bore Piping کاربرد گسترده‌ای دارد.

انتخاب نهایی باید مطابق Piping Class و Design Code انجام شود.

تفاوت BW و SW از نظر سایز چیست؟

BW در دامنه وسیعی از سایزها استفاده می‌شود.

SW بیشتر برای Small Bore Piping کاربرد دارد.

تفاوت BW و SW از نظر استاندارد چیست؟

برای بسیاری از Butt Weld Fittingها استاندارد ASME B16.9 و برای Forged Socket Weld Fittingها ASME B16.11 رایج است.

آیا Socket Weld برای فشار بالا مناسب است؟

بله، Socket Weld Fittingهای Forged برای کاربردهای فشار بالا نیز تولید می‌شوند.

اما Rating واقعی باید بر اساس Class، Material، Temperature و استاندارد بررسی شود.

آیا SW همان رزوه‌ای است؟

خیر.

SW یک اتصال جوشی است، اما Threaded Fitting با رزوه متصل می‌شود.

Class 3000 یعنی 3000 PSI؟

نه به‌صورت عمومی. Class 3000 یک designation استاندارد برای فیتینگ است و نباید بدون بررسی استاندارد و شرایط کاری مستقیماً معادل 3000 PSI در نظر گرفته شود.

تفاوت Schedule و Class چیست؟

Schedule عمدتاً به سری ضخامت دیواره Pipe مربوط است، در حالی که Class یک Rating یا designation برای گروه‌هایی از تجهیزات و فیتینگ‌هاست.

جمع‌بندی

BW و SW دو روش مهم اتصال جوشی در سیستم‌های پایپینگ صنعتی هستند.

در Butt Weld، Pipe و Fitting به‌صورت لب‌به‌لب قرار گرفته و جوش داده می‌شوند. این روش در خطوط فرآیندی، سایزهای متوسط و بزرگ و کاربردهایی که مسیر داخلی پیوسته اهمیت دارد بسیار رایج است.

در Socket Weld، Pipe داخل Socket فیتینگ قرار گرفته و با Fillet Weld متصل می‌شود. SW بیشتر در Small Bore Piping و بسیاری از خطوط صنعتی با قطر کوچک استفاده می‌شود.

یکی از تفاوت‌های مهم آن‌ها وجود ناحیه Socket و Crevice در SW است. در مقابل، BW به Fit-Up و آماده‌سازی دقیق‌تری نیاز دارد.

انتخاب بین این دو باید بر اساس:
