پمپ دنده‌ای چیست؟ نحوه عملکرد، انواع، اجزا، کاربرد و راهنمای انتخاب Gear Pump
پمپ دنده‌ای یا Gear Pump یک پمپ جابجایی مثبت دورانی است که با استفاده از چرخ‌دنده‌ها سیال را منتقل می‌کند. این پمپ در دو نوع اصلی دنده‌ای داخلی و خارجی تولید می‌شود. پمپ دنده‌ای خارجی بیشتر در سیستم‌های هیدرولیک و روغن‌کاری استفاده می‌شود و پمپ دنده‌ای داخلی برای بسیاری از سیالات ویسکوز مانند روغن سنگین، رزین و قیر کاربرد دارد. مهم‌ترین مزایای آن: * ساختار ساده * ابعاد کوچک * فشار مناسب * قابلیت انتقال سیالات ویسکوز و محدودیت‌های آن: * حساسیت به ذرات * نیاز به حفاظت فشار * حساسیت Clearance داخلی است.
مقدمه
انتقال سیالاتی مانند روغن، سوخت، روانکارها، رزین، مواد شیمیایی و سیالات با ویسکوزیته بالا نیازمند پمپی است که بتواند جریان پایدار و فشار مناسب ایجاد کند.
یکی از پرکاربردترین تجهیزات برای این منظور پمپ دنده‌ای (Gear Pump) است.
پمپ دنده‌ای نوعی پمپ جابجایی مثبت دورانی (Rotary Positive Displacement Pump) است که با استفاده از چرخش دو چرخ‌دنده، حجم مشخصی از سیال را از ورودی به خروجی منتقل می‌کند.
ساختار ساده، قابلیت ایجاد فشار مناسب، ابعاد کوچک و توانایی انتقال بسیاری از سیالات ویسکوز باعث شده Gear Pump در صنایع مختلف از جمله نفت و گاز، ماشین‌آلات، هیدرولیک، روغن‌کاری و صنایع شیمیایی کاربرد گسترده‌ای داشته باشد.
پمپ دنده‌ای چیست؟
پمپ دنده‌ای یا Gear Pump نوعی پمپ جابجایی مثبت است که با استفاده از درگیری چرخ‌دنده‌ها، سیال را به دام انداخته و از قسمت مکش به سمت خروجی منتقل می‌کند.
در این پمپ، چرخش دنده‌ها باعث ایجاد فضاهای خالی متوالی می‌شود.
سیال وارد این فضاها شده، در اطراف دنده‌ها حرکت کرده و سپس در بخش خروجی تحت فشار تخلیه می‌شود.
پمپ دنده‌ای از چه نوع پمپی است؟
پمپ دنده‌ای در دسته:
Positive Displacement Rotary Pump
قرار می‌گیرد.
یعنی:
- مقدار مشخصی از سیال را در هر دور جابه‌جا می‌کند.
- دبی آن ارتباط مستقیمی با سرعت دوران دارد.
- فشار توسط مقاومت سیستم ایجاد می‌شود.

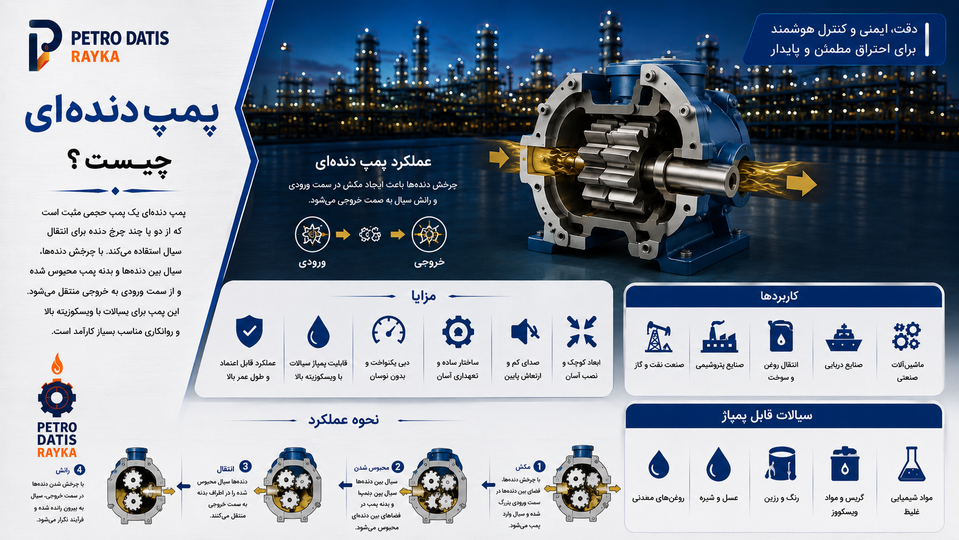

پمپ دنده‌ای چگونه کار می‌کند؟
عملکرد Gear Pump را می‌توان در چند مرحله توضیح داد:
مرحله مکش
با جدا شدن دندانه‌های چرخ‌دنده‌ها در سمت ورودی، فضای خالی ایجاد می‌شود.
این کاهش فشار باعث ورود سیال به داخل پمپ می‌شود.
مرحله انتقال
سیال بین:
- دنده‌ها
- پوسته پمپ
محبوس شده و همراه با دوران چرخ‌دنده‌ها به سمت خروجی حرکت می‌کند.
مرحله تخلیه
در سمت خروجی، دنده‌ها دوباره با هم درگیر می‌شوند.
فضای سیال کاهش یافته و سیال با فشار از پمپ خارج می‌شود.
اجزای اصلی پمپ دنده‌ای
اجزای اصلی Gear Pump شامل:
- Gear یا چرخ‌دنده
- Housing یا پوسته
- Shaft
- Bearing
- Mechanical Seal یا آب‌بندی
- Bush یا بوش
- Cover
- Suction Port
- Discharge Port
- Relief Valve در برخی مدل‌ها
است.
چرخ‌دنده پمپ (Gear)
مهم‌ترین بخش پمپ دنده‌ای، دنده‌ها هستند.
نوع، اندازه و طراحی دنده‌ها روی:
- دبی
- فشار
- میزان صدا
- راندمان
- توان مصرفی
تأثیر دارد.
پوسته پمپ دنده‌ای
Housing فضای کاری دنده‌ها را تشکیل می‌دهد.
فاصله بسیار دقیق بین دنده‌ها و پوسته اهمیت زیادی دارد.
افزایش Clearance ناشی از سایش باعث:
- افزایش نشتی داخلی
- کاهش دبی
- افت راندمان
می‌شود.
شفت پمپ دنده‌ای
شفت نیروی موتور را به چرخ‌دنده منتقل می‌کند.
مشکلات شفت مانند:
- تاب داشتن
- خوردگی
- سایش
می‌تواند باعث ایجاد ارتعاش و خرابی آب‌بندی شود.
انواع پمپ دنده‌ای
پمپ‌های دنده‌ای به دو گروه اصلی تقسیم می‌شوند:
- پمپ دنده‌ای خارجی (External Gear Pump)
- پمپ دنده‌ای داخلی (Internal Gear Pump)
پمپ دنده‌ای خارجی چیست؟
External Gear Pump دارای دو چرخ‌دنده خارجی است که با یکدیگر درگیر می‌شوند.
معمولاً:
- یک دنده محرک است.
- دنده دیگر توسط درگیری حرکت می‌کند.
این نوع طراحی بسیار رایج است.
نحوه عملکرد پمپ دنده‌ای خارجی
دو دنده در خلاف جهت یکدیگر می‌چرخند.
در بخش مکش، فضای بین دندانه‌ها افزایش یافته و سیال وارد می‌شود.
سپس سیال در اطراف دنده‌ها حرکت کرده و در سمت خروجی تخلیه می‌شود.
مزایای External Gear Pump
مزایا:
- ساختار ساده
- ابعاد کوچک
- قیمت مناسب‌تر در بسیاری از کاربردها
- قابلیت ایجاد فشار بالا
- مناسب برای روغن‌ها و روانکارها
محدودیت External Gear Pump
محدودیت‌ها:
- حساسیت به ذرات جامد
- صدای بیشتر نسبت به برخی طراحی‌ها
- نیاز به روانکاری مناسب
- محدودیت در انتقال برخی سیالات حساس
پمپ دنده‌ای داخلی چیست؟
Internal Gear Pump دارای یک چرخ‌دنده داخلی بزرگ و یک چرخ‌دنده کوچک‌تر است که داخل آن قرار می‌گیرد.
بین این دو دنده فضای انتقال سیال ایجاد می‌شود.
نحوه عملکرد Internal Gear Pump
با چرخش دنده‌ها، سیال وارد فضای بین دنده داخلی و خارجی می‌شود.
یک قطعه به نام:
Crescent
فضا را تقسیم کرده و مسیر انتقال را تشکیل می‌دهد.
مزایای Internal Gear Pump
مزایا:
- جریان نرم‌تر
- صدای کمتر
- مناسب برای سیالات ویسکوز
- قابلیت انتقال برخی سیالات حساس‌تر
- توانایی مکش مناسب
کاربرد پمپ دنده‌ای داخلی
Internal Gear Pump در مواردی مانند:
- روغن‌های سنگین
- قیر
- رزین
- چسب
- پلیمر
- سوخت
کاربرد دارد.
تفاوت پمپ دنده‌ای داخلی و خارجی
External Gear Pump
- ساده‌تر
- اقتصادی‌تر
- مناسب فشارهای بالا
- رایج در هیدرولیک
Internal Gear Pump
- جریان نرم‌تر
- مناسب ویسکوزیته‌های بالاتر
- صدای کمتر
- مناسب برخی سیالات فرآیندی
پمپ دنده‌ای روغن چیست؟
یکی از رایج‌ترین کاربردهای Gear Pump، انتقال روغن است.
پمپ دنده‌ای روغن برای:
- روغن صنعتی
- روغن هیدرولیک
- روغن موتور
- روغن روانکاری
- روغن حرارتی
استفاده می‌شود.
انتخاب پمپ باید بر اساس:
- ویسکوزیته روغن
- دما
- فشار
- دبی
انجام شود.
پمپ دنده‌ای هیدرولیک چیست؟
در سیستم‌های هیدرولیک، External Gear Pump بسیار رایج است.
این پمپ‌ها برای تبدیل انرژی مکانیکی موتور به انرژی هیدرولیکی سیال استفاده می‌شوند.
کاربردها:
- ماشین‌آلات صنعتی
- تجهیزات راه‌سازی
- یونیت‌های هیدرولیک
- دستگاه‌های پرس
پمپ دنده‌ای برای سیالات ویسکوز
یکی از مزایای مهم Gear Pump توانایی انتقال سیالات غلیظ است.
نمونه‌ها:
- روغن سنگین
- رزین
- چسب
- پلیمر
- گریس در طراحی‌های مناسب
اما افزایش ویسکوزیته باعث افزایش نیاز به توان و کاهش سرعت مجاز می‌شود.
پمپ دنده‌ای برای مواد شیمیایی
در برخی کاربردهای شیمیایی می‌توان از Gear Pump استفاده کرد، اما انتخاب متریال بسیار مهم است.
باید سازگاری:
- Housing
- Gear
- Shaft
- Seal
با سیال بررسی شود.
پمپ دنده‌ای برای سوخت
Gear Pump در برخی سیستم‌های سوخت‌رسانی استفاده می‌شود.
کاربردها:
- Diesel
- Fuel Oil
- Burner Fuel
- انتقال سوخت
در این سرویس‌ها آب‌بندی و ایمنی اهمیت ویژه دارد.
پمپ دنده‌ای برای قیر
قیر به دلیل ویسکوزیته بالا معمولاً نیازمند شرایط خاص انتقال است.
در کاربردهای مناسب ممکن است از Internal Gear Pump استفاده شود.
موارد مهم:
- Heating
- Jacket
- دمای کاری
- Clearance
- توان موتور
هستند.
آیا پمپ دنده‌ای Self Priming است؟
بسیاری از Gear Pumpها قابلیت مکش مناسبی دارند، اما میزان واقعی آن به:
- ویسکوزیته
- سرعت
- شرایط خط مکش
- طراحی پمپ
وابسته است.
آیا پمپ دنده‌ای می‌تواند خشک کار کند؟
خیر، نباید Dry Running را به‌صورت عمومی برای Gear Pump مجاز دانست.
سیال معمولاً نقش:
- روانکاری
- خنک‌کاری
- کاهش سایش
را دارد.
کارکرد خشک می‌تواند باعث خرابی سریع دنده‌ها و آب‌بندی شود.
فشار پمپ دنده‌ای
پمپ دنده‌ای یک پمپ جابجایی مثبت است؛ بنابراین مقدار مشخصی از سیال را در هر دور جابه‌جا می‌کند.
فشار خروجی پمپ به مقاومت سیستم بستگی دارد، نه اینکه خود پمپ فشار ثابتی تولید کند.
هرچه مقاومت مسیر خروجی بیشتر شود:
- Differential Pressure افزایش می‌یابد.
- توان موردنیاز بیشتر می‌شود.
- بار روی شفت و دنده‌ها افزایش پیدا می‌کند.
به همین دلیل حفاظت در برابر Overpressure در Gear Pump اهمیت زیادی دارد.
دبی پمپ دنده‌ای
دبی تئوری پمپ دنده‌ای به:
- حجم جابه‌جایی در هر دور
- سرعت دوران
وابسته است.
به‌صورت ساده:
Flow = Displacement × RPM
اما دبی واقعی کمتر از مقدار تئوری است، زیرا مقداری نشتی داخلی یا Internal Slip وجود دارد.
Slip در پمپ دنده‌ای چیست؟
Slip به برگشت داخلی سیال از نواحی فشار بالا به سمت فشار پایین گفته می‌شود.
این نشتی از مسیرهایی مانند:
- فاصله بین دنده و پوسته
- Clearance بین قطعات
اتفاق می‌افتد.
با افزایش سایش، Clearance بیشتر شده و Slip افزایش می‌یابد.
نتیجه:
- کاهش دبی
- کاهش راندمان
- افزایش زمان کارکرد
است.
راندمان حجمی پمپ دنده‌ای
Volumetric Efficiency نسبت دبی واقعی به دبی تئوری است.
عوامل مؤثر:
- Clearance داخلی
- فشار کاری
- ویسکوزیته سیال
- سرعت پمپ
- میزان سایش
هستند.
در فشارهای بالاتر، Slip معمولاً افزایش پیدا می‌کند.
تأثیر ویسکوزیته بر Gear Pump
ویسکوزیته یکی از مهم‌ترین پارامترهای انتخاب پمپ دنده‌ای است.
افزایش ویسکوزیته:
مزایا:
- کاهش Slip
- افزایش پرشدگی فضای بین دنده‌ها
معایب:
- افزایش توان موردنیاز
- افزایش گشتاور راه‌اندازی
- افزایش افت فشار مکش
- محدود شدن سرعت مجاز
بنابراین «هرچه سیال غلیظ‌تر باشد، همیشه بهتر نیست».
پمپ دنده‌ای برای سیالات رقیق
برای سیالات با ویسکوزیته پایین، مانند برخی سوخت‌ها، Clearance و Slip اهمیت بیشتری پیدا می‌کند.
در این شرایط ممکن است نیاز به:
- طراحی دقیق‌تر
- سرعت مناسب‌تر
- کنترل نشتی داخلی
وجود داشته باشد.
سرعت دوران پمپ دنده‌ای (RPM)
RPM مناسب به عوامل زیر بستگی دارد:
- ویسکوزیته
- فشار
- طراحی دنده
- شرایط مکش
- نوع سیال
سیالات غلیظ معمولاً به سرعت پایین‌تری نیاز دارند.
سرعت زیاد می‌تواند باعث:
- کاویتاسیون
- کاهش پرشدگی
- افزایش صدا
- سایش
شود.
کاویتاسیون در پمپ دنده‌ای
کاویتاسیون زمانی رخ می‌دهد که فشار موضعی سیال به فشار بخار آن نزدیک شود.
علائم:
- صدای غیرعادی
- لرزش
- کاهش دبی
- آسیب دنده‌ها
- خوردگی سطحی
هستند.
علت کاویتاسیون در Gear Pump
دلایل رایج:
- کوچک بودن خط مکش
- گرفتگی فیلتر مکش
- ویسکوزیته بالا
- سرعت بیش از حد
- دمای بالا
- ارتفاع مکش زیاد
- ورود هوا
راه‌های جلوگیری از کاویتاسیون
برای کاهش احتمال Cavitation:
- قطر خط مکش مناسب انتخاب شود.
- مسیر مکش کوتاه باشد.
- Strainer بیش از حد محدودکننده نباشد.
- سرعت پمپ متناسب با سیال باشد.
- دمای سیال کنترل شود.
- سطح مخزن مناسب باشد.
Relief Valve پمپ دنده‌ای
به دلیل Positive Displacement بودن Gear Pump، بسته شدن مسیر خروجی می‌تواند باعث افزایش شدید فشار شود.
به همین دلیل استفاده از سیستم حفاظت فشار ضروری است.
روش‌های رایج:
- Relief Valve داخلی
- Relief Valve خارجی
- سیستم Bypass
آیا Relief Valve برای کنترل دبی است؟
خیر.
Relief Valve یک تجهیز حفاظتی است، نه ابزار کنترل دائمی ظرفیت.
عبور مداوم سیال از Relief Valve باعث:
- افزایش دما
- اتلاف انرژی
- کاهش عمر پمپ
می‌شود.
کنترل دبی پمپ دنده‌ای
روش‌های متداول:
- تغییر سرعت با VFD
- تغییر دور موتور
- استفاده از Bypass در برخی کاربردها
هستند.
بستن شیر خروجی برای کنترل دبی روش مناسبی نیست.
انتخاب موتور پمپ دنده‌ای
توان موتور باید بر اساس:
- دبی
- فشار
- ویسکوزیته
- سرعت
- راندمان
- شرایط Start-Up
محاسبه شود.
سیالات بسیار غلیظ ممکن است در زمان راه‌اندازی گشتاور زیادی نیاز داشته باشند.
راه‌اندازی پمپ دنده‌ای
قبل از Start باید بررسی شود:
- وجود سیال در پمپ
- باز بودن مسیر مکش
- باز بودن مسیر خروجی
- تنظیم Relief Valve
- جهت چرخش موتور
- وضعیت Seal
- Alignment
جهت چرخش پمپ دنده‌ای
چرخش اشتباه باعث می‌شود:
- مکش و تخلیه درست انجام نشود.
- دبی کاهش پیدا کند.
- در برخی طراحی‌ها آسیب ایجاد شود.
جهت Rotation باید مطابق علامت روی پمپ یا Manual سازنده باشد.
تفاوت پمپ دنده‌ای و پمپ اسکرو
هر دو پمپ Positive Displacement هستند.
Gear Pump
- ساختار ساده‌تر
- هزینه کمتر در بسیاری از کاربردها
- مناسب روغن و هیدرولیک
- حساس‌تر به ذرات
- معمولاً صدای بیشتر
Screw Pump
- جریان نرم‌تر
- Pulsation کمتر
- مناسب بسیاری از سیالات ویسکوز
- مناسب سیستم‌های روغن‌کاری حساس
- طراحی پیچیده‌تر
تفاوت پمپ دنده‌ای و لوب پمپ
Gear Pump
مناسب‌تر برای:
- روغن
- سوخت
- روانکار
- برخی مواد شیمیایی
Lobe Pump
مناسب‌تر برای:
- صنایع غذایی
- دارویی
- محصولات حساس به برش
- سیالات دارای ذرات نرم
لوب پمپ معمولاً طراحی Hygienic بیشتری دارد.
تفاوت پمپ دنده‌ای و پمپ سانتریفیوژ
Gear Pump
- Positive Displacement
- مناسب سیالات ویسکوز
- دبی وابسته به RPM
- نیازمند حفاظت فشار
Centrifugal Pump
- Dynamic Pump
- مناسب دبی بالا
- مناسب سیالات کم‌ویسکوز
- عملکرد بر اساس منحنی پمپ
تفاوت پمپ دنده‌ای و پمپ دیافراگمی
Gear Pump
- جریان نرم‌تر
- مناسب روغن و سیالات تمیز
- قطعات داخلی دقیق‌تر
Diaphragm Pump
- مناسب بسیاری از مواد شیمیایی
- قابلیت انتقال برخی ذرات
- مناسب برای برخی Slurryها
- بدون Mechanical Seal دوار در بسیاری از مدل‌ها
کاربرد پمپ دنده‌ای در صنعت نفت و گاز
Gear Pump در برخی سرویس‌های نفت و گاز استفاده می‌شود:
- انتقال روغن
- سیستم‌های روانکاری
- Fuel Transfer
- Hydraulic Systems
انتخاب باید بر اساس فشار، دما و نوع سیال انجام شود.
کاربرد پمپ دنده‌ای در هیدرولیک
یکی از شناخته‌شده‌ترین کاربردهای External Gear Pump، سیستم‌های هیدرولیکی است.
مزایا:
- طراحی ساده
- قابلیت ایجاد فشار مناسب
- ابعاد کوچک
- قابلیت تولید انبوه
کاربردها:
- ماشین‌آلات صنعتی
- تجهیزات متحرک
- یونیت‌های هیدرولیک
کاربرد پمپ دنده‌ای در روغن‌کاری
در سیستم‌های Lubrication، Gear Pump برای گردش روغن استفاده می‌شود.
موارد مهم:
- حفظ فشار روغن
- جریان پایدار
- سازگاری Seal
- Filtration مناسب
هستند.
پمپ دنده‌ای برای رزین و چسب
رزین و چسب معمولاً ویسکوز هستند.
Internal Gear Pump در برخی کاربردها برای این سیالات استفاده می‌شود.
پارامترهای مهم:
- ویسکوزیته
- دما
- Shear Sensitivity
- متریال Seal
هستند.
پمپ دنده‌ای برای مواد غذایی
در صنایع غذایی، انتخاب Gear Pump محدودتر است و باید طراحی Hygienic بررسی شود.
موارد مهم:
- جنس Stainless Steel
- سطح پرداخت داخلی
- قابلیت شست‌وشو
- متریال Food Grade
هستند.
مشکلات رایج پمپ دنده‌ای
مشکلات متداول:
- کاهش دبی
- افزایش صدا
- افزایش دما
- نشتی Seal
- افزایش مصرف برق
- عدم مکش
- خرابی دنده‌ها
- خرابی Bearing
علت کاهش دبی پمپ دنده‌ای
دلایل احتمالی:
- افزایش Clearance
- سایش دنده‌ها
- ورود هوا
- فشار خروجی زیاد
- گرفتگی مکش
- کاهش RPM
- ویسکوزیته نامناسب
علت صدای زیاد پمپ دنده‌ای
دلایل:
- کاویتاسیون
- کمبود سیال
- خرابی Bearing
- سایش دنده
- سرعت زیاد
- هوا در خط مکش
علت افزایش دمای پمپ دنده‌ای
دلایل:
- کارکرد روی Relief Valve
- فشار بیش از حد
- ویسکوزیته بالا
- کمبود روانکاری
- اصطکاک داخلی
- خرابی Bearing
علت نشتی پمپ دنده‌ای
نشتی معمولاً از:
- Mechanical Seal
- Packing
- Gasket
- O-Ring
رخ می‌دهد.
دلایل:
- نصب اشتباه
- سایش Shaft
- فشار بالا
- دمای بالا
- ناسازگاری متریال
تعمیر و نگهداری پمپ دنده‌ای
نگهداری صحیح Gear Pump نقش مهمی در افزایش عمر دنده‌ها، شفت، Bearing و آب‌بندی دارد.
برنامه Maintenance باید بر اساس:
- ساعات کارکرد
- نوع سیال
- فشار کاری
- دمای سیال
- شرایط محیطی
- اهمیت تجهیز
تنظیم شود.
بازرسی‌های دوره‌ای پمپ دنده‌ای
مواردی که باید بررسی شوند:
- نشتی از Seal
- صدای غیرعادی
- ارتعاش
- دمای Bearing
- فشار مکش
- فشار خروجی
- جریان موتور
- وضعیت Coupling
- وضعیت فیلتر یا Strainer
پایش وضعیت (Condition Monitoring)
برای پمپ‌های دنده‌ای مهم می‌توان از پایش وضعیت استفاده کرد.
پارامترهای مهم:
- Vibration
- Temperature
- Motor Current
- Flow Rate
- Pressure
تغییرات غیرعادی این پارامترها می‌تواند نشانه شروع خرابی باشد.
خرابی دنده‌های پمپ
دنده‌ها مهم‌ترین قطعات انتقال نیرو هستند.
دلایل خرابی:
- کمبود روانکاری
- وجود ذرات جامد
- فشار بیش از حد
- ویسکوزیته نامناسب
- Alignment نامناسب
- کارکرد خشک
هستند.
سایش Clearance داخلی
در Gear Pump فاصله بین:
- دنده
- پوسته
- صفحات جانبی
بسیار دقیق است.
با افزایش این فاصله:
- نشتی داخلی افزایش می‌یابد.
- دبی کاهش پیدا می‌کند.
- راندمان پایین می‌آید.
خرابی Bearing پمپ دنده‌ای
Bearing ممکن است در اثر:
- بار زیاد
- روانکاری نامناسب
- آلودگی سیال
- Misalignment
- ارتعاش
خراب شود.
خرابی Bearing معمولاً باعث افزایش صدا و لرزش می‌شود.
خرابی Mechanical Seal پمپ دنده‌ای
Mechanical Seal ممکن است به دلایل زیر آسیب ببیند:
- Dry Running
- Runout شفت
- فشار زیاد
- دمای بالا
- نصب اشتباه
- انتخاب متریال نامناسب
تعمیر پمپ دنده‌ای
در تعمیرات اساسی معمولاً موارد زیر بررسی می‌شوند:
- Gearها
- Shaft
- Housing
- Bearing
- Bush
- Seal
- Clearanceها
اندازه‌گیری Clearanceها اهمیت زیادی دارد، زیرا مستقیماً روی دبی تأثیر می‌گذارند.
تعویض پمپ دنده‌ای یا تعمیر؟
تصمیم بین Repair و Replacement به موارد زیر بستگی دارد:
- میزان سایش
- هزینه قطعات
- اهمیت تجهیز
- زمان توقف
- دسترسی به قطعات یدکی
در تجهیزات Critical معمولاً هزینه توقف از قیمت خود پمپ مهم‌تر است.
متریال پمپ دنده‌ای
انتخاب متریال به نوع سیال بستگی دارد.
مواد رایج:
- Cast Iron
- Carbon Steel
- Stainless Steel
- Hardened Steel
- Bronze
هستند.
پمپ دنده‌ای استیل
برای سیالات خورنده یا کاربردهای بهداشتی ممکن است از Stainless Steel استفاده شود.
مزایا:
- مقاومت خوردگی بهتر
- مناسب برخی صنایع غذایی و شیمیایی
اما انتخاب Grade مناسب اهمیت دارد.
پمپ دنده‌ای چدنی
Cast Iron در بسیاری از کاربردهای عمومی استفاده می‌شود.
مزایا:
- استحکام مناسب
- قیمت اقتصادی‌تر
- کاربرد گسترده
اما برای سیالات خورنده باید بررسی شود.
انتخاب Seal در پمپ دنده‌ای
نوع آب‌بندی باید با سیال سازگار باشد.
گزینه‌ها:
- Mechanical Seal
- Lip Seal
- Packing
انتخاب به:
- فشار
- سرعت
- دما
- نوع سیال
وابسته است.
پمپ دنده‌ای با کوپلینگ مغناطیسی
در برخی سرویس‌های حساس از Magnetic Coupling استفاده می‌شود.
مزایا:
- حذف نشتی شفت
- مناسب برای سیالات خطرناک
- کاهش ریسک آلودگی
این طراحی در برخی پمپ‌های شیمیایی کاربرد دارد.
پمپ دنده‌ای بدون سیل چیست؟
در برخی طراحی‌ها مانند Magnetic Drive Gear Pump، انتقال نیرو بدون عبور شفت از بدنه انجام می‌شود.
در نتیجه مسیر نشتی Mechanical Seal حذف می‌شود.
انتخاب پمپ دنده‌ای
برای انتخاب صحیح باید اطلاعات زیر مشخص باشد:
مشخصات سیال
- نام سیال
- ویسکوزیته
- دما
- چگالی
- خورندگی
- وجود ذرات
شرایط عملکرد
- دبی
- فشار مکش
- فشار خروجی
- ساعات کار
- نوع کنترل
مشخصات مکانیکی
- متریال
- نوع Seal
- نوع موتور
- سرعت دوران
آیا پمپ دنده‌ای برای آب مناسب است؟
به‌طور کلی Gear Pump بیشتر برای سیالات روغنی و ویسکوز استفاده می‌شود.
برای آب با دبی‌های بالا معمولاً پمپ سانتریفیوژ گزینه رایج‌تری است.
اما در برخی کاربردهای خاص، Gear Pump می‌تواند استفاده شود.
آیا پمپ دنده‌ای برای روغن مناسب است؟
بله.
یکی از رایج‌ترین کاربردهای Gear Pump انتقال روغن است.
موارد کاربرد:
- روغن هیدرولیک
- روغن صنعتی
- روغن روانکاری
- روغن حرارتی
آیا پمپ دنده‌ای برای سوخت مناسب است؟
بله، در بسیاری از سیستم‌های انتقال سوخت استفاده می‌شود.
اما باید:
- آب‌بندی
- ایمنی
- سازگاری متریال
بررسی شود.
آیا پمپ دنده‌ای فشار بالا ایجاد می‌کند؟
بسته به طراحی، برخی Gear Pumpها قادر به ایجاد فشارهای قابل توجه هستند.
مقدار دقیق به:
- مدل پمپ
- سرعت
- متریال
- شرایط کاری
وابسته است.
آیا پمپ دنده‌ای قابل تنظیم است؟
دبی Gear Pump معمولاً با تغییر:
- RPM
- استفاده از VFD
کنترل می‌شود.
تفاوت پمپ دنده‌ای و پمپ اسکرو در سئو
این دو کلمه کلیدی معمولاً در یک خوشه قرار می‌گیرند.
پیشنهاد لینک داخلی:
مقاله پمپ دنده‌ای ← لینک به پمپ اسکرو
با انکرتکست:
- پمپ مناسب سیالات ویسکوز
- انواع پمپ‌های جابجایی مثبت
- پمپ اسکرو صنعتی
سوالات متداول پمپ دنده‌ای
پمپ دنده‌ای چیست؟
پمپ دنده‌ای یک پمپ جابجایی مثبت دورانی است که با چرخش دو دنده، سیال را از ورودی به خروجی منتقل می‌کند.
پمپ دنده‌ای چگونه کار می‌کند؟
دنده‌ها با ایجاد فضاهای بسته، سیال را در اطراف خود حمل کرده و در خروجی تخلیه می‌کنند.
انواع پمپ دنده‌ای چیست؟
دو نوع اصلی:
- External Gear Pump
- Internal Gear Pump
هستند.
پمپ دنده‌ای برای چه سیالاتی مناسب است؟
برای روغن‌ها، سوخت‌ها، روانکارها، رزین‌ها و بسیاری از سیالات ویسکوز مناسب است.
تفاوت پمپ دنده‌ای داخلی و خارجی چیست؟
پمپ خارجی ساده‌تر و رایج‌تر است، در حالی که پمپ داخلی جریان نرم‌تر و قابلیت انتقال سیالات غلیظ‌تر دارد.
چرا پمپ دنده‌ای صدا می‌دهد؟
دلایل:
- کاویتاسیون
- هوا در مکش
- خرابی Bearing
- سایش دنده
- سرعت زیاد
چرا دبی پمپ دنده‌ای کم می‌شود؟
دلایل:
- افزایش Clearance
- سایش داخلی
- کاهش دور
- گرفتگی مکش
- افزایش فشار خروجی
آیا پمپ دنده‌ای نیاز به Relief Valve دارد؟
بله. چون یک پمپ Positive Displacement است و در برابر بسته شدن مسیر خروجی باید محافظت شود.
جمع‌بندی
پمپ دنده‌ای (Gear Pump) یکی از پرکاربردترین پمپ‌های جابجایی مثبت دورانی است که برای انتقال روغن، سوخت، روانکار و بسیاری از سیالات ویسکوز استفاده می‌شود.
این پمپ‌ها در دو گروه اصلی:
- External Gear Pump
- Internal Gear Pump
قرار می‌گیرند.
سادگی ساخت، ابعاد کوچک، قابلیت ایجاد فشار مناسب و عملکرد قابل اعتماد باعث شده Gear Pump در صنایع هیدرولیک، نفت و گاز، ماشین‌آلات و سیستم‌های روغن‌کاری کاربرد گسترده‌ای داشته باشد.
انتخاب صحیح پمپ دنده‌ای باید بر اساس دبی، فشار، ویسکوزیته، دما، متریال و شرایط کاری انجام شود.
