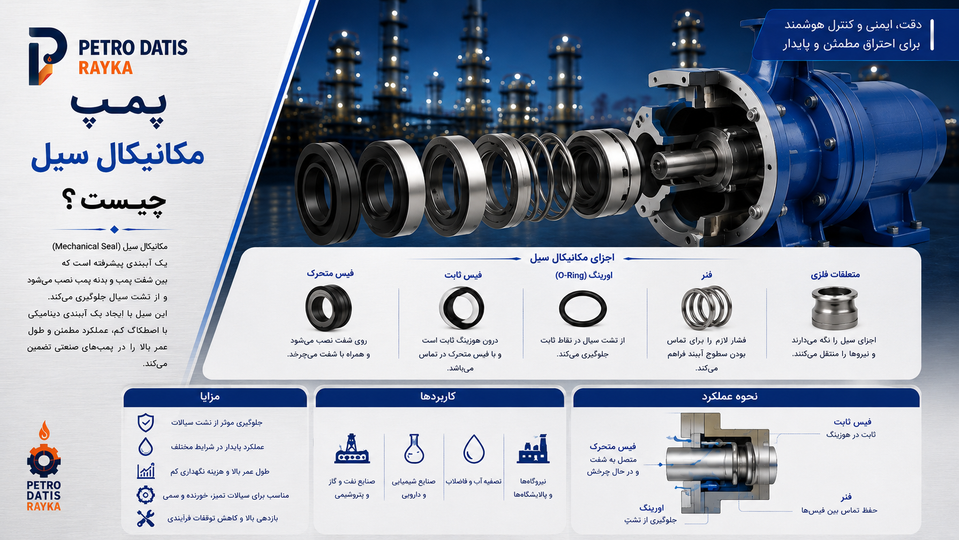

مکانیکال سیل پمپ چیست؟ اجزا، انواع، عملکرد و کاربرد Mechanical Seal
مکانیکال سیل یا Mechanical Seal یک سیستم آب‌بندی برای جلوگیری از نشتی سیال از محل عبور شفت پمپ است. این تجهیز از دو سطح آب‌بندی اصلی، قطعات فنری و آب‌بندی‌های ثانویه تشکیل شده است. انواع مهم آن شامل: * Single Seal * Double Seal * Cartridge Seal * Component Seal * Balanced Seal هستند. انتخاب Seal باید بر اساس نوع سیال، فشار، دما، سرعت، متریال Face و شرایط کاری انجام شود. نصب صحیح، جلوگیری از Dry Running و نگهداری سیستم‌های Flush و API Plan مهم‌ترین عوامل افزایش عمر مکانیکال سیل هستند.
مقدمه
یکی از مهم‌ترین چالش‌ها در تجهیزات دوار صنعتی، جلوگیری از نشت سیال از محل عبور شفت است. در تجهیزاتی مانند پمپ‌های سانتریفیوژ، بخشی از شفت از داخل محفظه حاوی سیال عبور کرده و به موتور یا سیستم محرک متصل می‌شود. این نقطه می‌تواند یکی از مسیرهای اصلی نشتی باشد.
برای کنترل این نشتی از تجهیزات آب‌بندی مختلفی استفاده می‌شود که یکی از مهم‌ترین آن‌ها مکانیکال سیل (Mechanical Seal) است.
مکانیکال سیل در بسیاری از پمپ‌های صنعتی وظیفه ایجاد آب‌بندی بین شفت دوار و بخش ثابت پمپ را بر عهده دارد و مانع خروج کنترل‌نشده سیال فرآیندی می‌شود.
انتخاب صحیح Mechanical Seal اهمیت زیادی دارد؛ زیرا نوع سیال، فشار، دما، سرعت شفت، وجود ذرات، خورندگی و شرایط کاری مستقیماً روی عملکرد و عمر سیل تأثیر می‌گذارند.
مکانیکال سیل چیست؟
مکانیکال سیل یا Mechanical Seal یک سیستم آب‌بندی مکانیکی است که برای کنترل نشتی بین یک قطعه دوار، مانند Shaft، و یک بخش ثابت تجهیزات استفاده می‌شود.
مکانیکال سیل در تجهیزاتی مانند:
- پمپ‌های صنعتی
- کمپرسورها
- میکسرها
- Agitatorها
- برخی تجهیزات دوار
کاربرد دارد.
یکی از رایج‌ترین کاربردهای آن در پمپ‌های سانتریفیوژ است.
مکانیکال سیل پمپ چیست؟
مکانیکال سیل پمپ مجموعه‌ای از قطعات ثابت و دوار است که در محل عبور شفت پمپ نصب می‌شود و وظیفه آن محدود کردن نشتی سیال از داخل پمپ به محیط بیرون است.
به زبان ساده:
اگر شفت پمپ از بدنه خارج شود، بین شفت در حال چرخش و بدنه ثابت باید یک سیستم آب‌بندی وجود داشته باشد.
Mechanical Seal این وظیفه را انجام می‌دهد.
مکانیکال سیل کجای پمپ قرار دارد؟
Mechanical Seal معمولاً در اطراف شفت و در ناحیه‌ای بین:
- محفظه داخلی پمپ
- شفت
- فضای بیرون پمپ
قرار می‌گیرد.
در بسیاری از پمپ‌های سانتریفیوژ، این مجموعه در ناحیه Seal Chamber نصب می‌شود.
وظیفه مکانیکال سیل چیست؟
وظیفه اصلی مکانیکال سیل:
کنترل و محدود کردن نشت سیال در محل عبور شفت دوار از پوسته ثابت تجهیز
است.
اما عملکرد مناسب سیل مزایای دیگری نیز دارد:
- کاهش هدررفت سیال
- کاهش آلودگی محیط
- افزایش ایمنی
- محافظت از تجهیزات اطراف
- امکان استفاده در سیالات خطرناک با طراحی مناسب
مکانیکال سیل چگونه کار می‌کند؟
اساس عملکرد Mechanical Seal بر تماس کنترل‌شده دو سطح بسیار صاف است.
این دو سطح عبارت‌اند از:
- Rotating Face
- Stationary Face
یکی از سطوح همراه شفت می‌چرخد و سطح دیگر ثابت باقی می‌ماند.
این دو Face با نیروی مشخصی در تماس با یکدیگر نگه داشته می‌شوند.
آیا مکانیکال سیل کاملاً بدون نشتی است؟
در عمل نمی‌توان همیشه Mechanical Seal را به معنای «صفر مطلق نشتی» در نظر گرفت.
برای عملکرد مناسب سطوح سیل، یک فیلم بسیار نازک سیال می‌تواند بین دو Face وجود داشته باشد.
این فیلم به:
- روانکاری
- کاهش اصطکاک
- کنترل دما
کمک می‌کند.
مقدار نشتی قابل قبول به نوع Seal و شرایط فرآیند بستگی دارد.
اجزای مکانیکال سیل
ساختار Mechanical Seal بسته به مدل متفاوت است، اما اجزای اصلی معمولاً شامل:
- Rotating Face
- Stationary Face
- Secondary Seal
- Spring
- Drive Mechanism
- Gland
- Sleeve
- O-Ring
- Bellows در برخی مدل‌ها
است.
Seal Face چیست؟
مهم‌ترین بخش مکانیکال سیل، دو سطح آب‌بندی یا Seal Faces هستند.
یکی از آن‌ها ثابت و دیگری دوار است.
سطوح این قطعات با دقت بسیار بالا ماشین‌کاری و Lapping می‌شوند تا بتوانند آب‌بندی مناسبی ایجاد کنند.
Rotating Face چیست؟
Rotating Face بخشی از سیل است که همراه با Shaft یا Sleeve می‌چرخد.
این قطعه در مقابل Stationary Face قرار می‌گیرد.
Stationary Face چیست؟
Stationary Face به قسمت ثابت مجموعه متصل می‌شود و نمی‌چرخد.
تماس میان Stationary و Rotating Face، آب‌بندی اصلی را ایجاد می‌کند.
جنس سطوح مکانیکال سیل
انتخاب متریال Seal Face بسیار مهم است.
متریال‌های رایج می‌توانند شامل:
- Carbon
- Silicon Carbide
- Tungsten Carbide
- Ceramic
باشند.
ترکیب Faceها بر اساس نوع سیال و شرایط کاری انتخاب می‌شود.
مکانیکال سیل کربن
Carbon یکی از متریال‌های رایج Seal Face است.
ویژگی‌های آن شامل:
- خواص اصطکاکی مناسب
- قابلیت کار در ترکیب با Faceهای سخت
- کاربرد گسترده
است.
یکی از ترکیب‌های متداول در برخی سرویس‌ها:
Carbon / Silicon Carbide
است.
Silicon Carbide در مکانیکال سیل
Silicon Carbide یا SiC یک متریال سخت با مقاومت سایشی و شیمیایی مناسب برای بسیاری از سرویس‌ها است.
این ماده در Mechanical Sealهای صنعتی کاربرد زیادی دارد.
مزایای آن می‌تواند شامل:
- سختی بالا
- مقاومت سایشی
- مقاومت شیمیایی مناسب
- عملکرد مناسب در بسیاری از سیالات صنعتی
باشد.
Tungsten Carbide چیست؟
Tungsten Carbide نیز یکی از مواد سخت مورد استفاده در Seal Face است.
این متریال دارای مقاومت مکانیکی و سایشی بالایی است و در برخی سرویس‌های سنگین مورد استفاده قرار می‌گیرد.
انتخاب بین SiC و Tungsten Carbide به شرایط فرآیند بستگی دارد.
Secondary Seal چیست؟
علاوه بر دو Face اصلی، مسیرهای دیگری نیز باید آب‌بندی شوند.
برای این منظور از Secondary Seal استفاده می‌شود.
نمونه‌های رایج:
- O-Ring
- V-Ring
- Wedge
- Bellows
هستند.
O-Ring مکانیکال سیل
O-Ring یکی از رایج‌ترین Secondary Sealها است.
جنس O-Ring باید با:
- نوع سیال
- دما
- فشار
- مواد شیمیایی
سازگار باشد.
متریال‌های مختلفی مانند:
- NBR
- EPDM
- FKM
- PTFE در طراحی‌های مناسب
استفاده می‌شوند.
فنر مکانیکال سیل چه کاری انجام می‌دهد؟
Spring نیروی لازم برای نگه داشتن Seal Faceها در تماس با یکدیگر را فراهم می‌کند.
هنگام توقف پمپ نیز فنر کمک می‌کند تماس اولیه Faceها حفظ شود.
انواع مکانیکال سیل
Mechanical Sealها بر اساس ساختار و نحوه عملکرد به گروه‌های مختلفی تقسیم می‌شوند.
از جمله:
- Single Mechanical Seal
- Double Mechanical Seal
- Balanced Seal
- Unbalanced Seal
- Cartridge Seal
- Component Seal
- Pusher Seal
- Non-Pusher Seal
- Metal Bellows Seal
مکانیکال سیل تکی چیست؟
Single Mechanical Seal دارای یک مجموعه اصلی Seal Face است.
این نوع در بسیاری از کاربردهای عمومی پمپ استفاده می‌شود.
مزایا:
- ساختار ساده‌تر
- هزینه کمتر
- تعمیرات ساده‌تر
اما برای برخی سیالات خطرناک یا شرایط سخت ممکن است Double Seal مناسب‌تر باشد.
مکانیکال سیل دوبل چیست؟
Double Mechanical Seal دارای دو مجموعه Seal Face است.
این طراحی برای سرویس‌هایی استفاده می‌شود که کنترل نشتی اهمیت بیشتری دارد.
کاربردهای احتمالی:
- سیالات سمی
- مواد قابل اشتعال
- مواد خطرناک
- سیالاتی که برای Lubrication Face مناسب نیستند
- برخی مواد خورنده
Barrier Fluid چیست؟
در برخی سیستم‌های Double Seal، سیالی بین دو Seal گردش می‌کند که به آن Barrier Fluid گفته می‌شود.
فشار Barrier Fluid معمولاً در طراحی‌های Pressurized بالاتر از فشار Seal Chamber نگه داشته می‌شود.
هدف آن می‌تواند شامل:
- جلوگیری از خروج سیال فرآیندی
- روانکاری Faceها
- خنک‌کاری
- کنترل محیط سیل
باشد.
Buffer Fluid چیست؟
در برخی آرایش‌های Double Seal از Buffer Fluid استفاده می‌شود.
برخلاف Barrier Fluid، سیستم Buffer معمولاً در فشاری پایین‌تر از فشار فرآیند کار می‌کند.
این تفاوت در انتخاب Seal Support System بسیار مهم است.
Balanced Mechanical Seal چیست؟
در Balanced Seal، هندسه سیل به شکلی طراحی می‌شود که نیروی هیدرولیکی واردشده به Face کاهش پیدا کند.
مزایای احتمالی:
- مناسب‌تر برای فشارهای بالاتر
- کاهش بار Face
- کاهش تولید حرارت در شرایط مناسب
است.
Unbalanced Mechanical Seal چیست؟
در Unbalanced Seal نیروی هیدرولیکی بیشتری روی Faceها وارد می‌شود.
این طراحی معمولاً ساده‌تر است و برای برخی کاربردهای فشار پایین مناسب است.
محدوده فشار مجاز باید از سازنده بررسی شود.
Cartridge Mechanical Seal چیست؟
Cartridge Seal به‌صورت یک مجموعه از پیش مونتاژشده عرضه می‌شود.
اجزای اصلی روی Sleeve و Gland مونتاژ شده‌اند.
مزایا:
- نصب ساده‌تر
- کاهش خطای مونتاژ
- تنظیم اولیه توسط سازنده
- مناسب برای Maintenance صنعتی
Component Seal چیست؟
در Component Mechanical Seal اجزای سیل به‌صورت جداگانه روی پمپ مونتاژ می‌شوند.
نصب آن به دقت بیشتری نیاز دارد.
تنظیم اشتباه می‌تواند باعث کاهش عمر Seal شود.
Pusher Seal چیست؟
در Pusher Seal، Secondary Seal می‌تواند در امتداد Shaft یا Sleeve حرکت کند تا سایش Faceها و تغییرات موقعیت را جبران کند.
Non-Pusher Seal چیست؟
در Non-Pusher Seal معمولاً از Bellows برای جبران حرکت استفاده می‌شود.
Bellows می‌تواند:
- Elastomeric
- Metal
باشد.
Metal Bellows Seal چیست؟
در این طراحی از Bellows فلزی استفاده می‌شود.
این نوع Seal در برخی کاربردهای:
- دمای بالا
- صنایع پالایشگاهی
- سیالات خاص
استفاده می‌شود.
مکانیکال سیل و پکینگ چه تفاوتی دارند؟
قبل از گسترش استفاده از Mechanical Seal، Gland Packing یکی از روش‌های رایج آب‌بندی شفت بود و همچنان در بسیاری از کاربردها استفاده می‌شود.
Packing
- ساختار ساده
- قیمت پایین‌تر
- نیازمند نشتی کنترل‌شده در بسیاری از کاربردها
- اصطکاک بیشتر با Shaft/Sleeve
Mechanical Seal
- نشتی بسیار کمتر در شرایط صحیح
- مناسب برای فشار و سرعت بالاتر در بسیاری از طراحی‌ها
- کاهش هدررفت سیال
- هزینه اولیه بیشتر
- حساسیت بیشتر به شرایط نصب و کارکرد
مکانیکال سیل در چه پمپ‌هایی استفاده می‌شود؟
Mechanical Seal در بسیاری از انواع پمپ قابل استفاده است، از جمله:
- پمپ سانتریفیوژ
- لوب پمپ
- پمپ اسکرو
- پمپ دنده‌ای
- برخی دوزینگ پمپ‌ها
- برخی پمپ‌های فرآیندی
نوع سیل برای هر پمپ و سرویس متفاوت است.
مکانیکال سیل پمپ سانتریفیوژ
یکی از مهم‌ترین کاربردهای Mechanical Seal در Centrifugal Pump است.
در این پمپ، سیل در محل خروج شفت از Casing قرار می‌گیرد و از نشت سیال فرآیندی جلوگیری می‌کند.
شرایط Seal Chamber تأثیر مستقیمی بر عمر Mechanical Seal دارد.
چه اطلاعاتی برای انتخاب مکانیکال سیل لازم است؟
برای انتخاب اولیه باید حداقل موارد زیر مشخص باشند:
- نوع پمپ
- نوع سیال
- فشار
- دما
- سرعت شفت
- قطر شفت یا Sleeve
- وجود ذرات جامد
- خورندگی
- ویسکوزیته
- خاصیت روانکاری سیال
- خطرناک یا سمی بودن سیال
- شرایط Seal Chamber
انتخاب Mechanical Seal صرفاً بر اساس قطر شفت روش صحیحی نیست.
نحوه انتخاب مکانیکال سیل پمپ
انتخاب Mechanical Seal باید بر اساس شرایط واقعی فرآیند انجام شود. دو سیل با قطر شفت یکسان ممکن است برای دو سرویس کاملاً متفاوت طراحی شده باشند.
مهم‌ترین پارامترهای انتخاب عبارت‌اند از:
- نوع سیال
- فشار Seal Chamber
- دمای کاری
- سرعت دوران شفت
- قطر شفت یا Sleeve
- ویسکوزیته
- وجود ذرات جامد
- خورندگی سیال
- خاصیت روانکاری سیال
- احتمال کریستالیزه شدن
- سمی یا قابل اشتعال بودن سیال
- شرایط Start-Up و Shutdown
انتخاب متریال Seal Face
دو سطح اصلی Mechanical Seal دائماً نسبت به یکدیگر حرکت دارند. انتخاب جنس نامناسب می‌تواند باعث سایش، تولید حرارت و خرابی زودهنگام شود.
متریال‌های رایج شامل:
- Carbon
- Silicon Carbide
- Tungsten Carbide
- Ceramic
هستند.
ترکیب Carbon و Silicon Carbide
ترکیب Carbon / Silicon Carbide در بسیاری از سرویس‌های صنعتی استفاده می‌شود.
Carbon سطح نرم‌تر و Silicon Carbide سطح سخت‌تر را تشکیل می‌دهد.
این ترکیب می‌تواند برای بسیاری از سیالات تمیز عملکرد مناسبی داشته باشد، اما انتخاب نهایی باید با توجه به شرایط فرآیند انجام شود.
ترکیب Silicon Carbide / Silicon Carbide
در برخی سرویس‌های ساینده یا شیمیایی از:
SiC / SiC
استفاده می‌شود.
هر دو Face در این حالت سخت هستند.
این ترکیب مقاومت سایشی بالایی دارد، اما شرایط روانکاری و تولید حرارت در Faceها باید بررسی شود.
انتخاب O-Ring مکانیکال سیل
Secondary Seal نیز باید با سیال سازگار باشد.
متریال‌های رایج:
- NBR
- EPDM
- FKM
- FFKM
- PTFE در طراحی‌های مناسب
هستند.
FKM چیست؟
FKM که با نام‌های تجاری مختلف شناخته می‌شود، یک Fluoroelastomer است.
این متریال در برابر بسیاری از:
- روغن‌ها
- سوخت‌ها
- مواد شیمیایی
مقاومت مناسبی دارد.
اما برای تمام سیالات مناسب نیست.
EPDM در مکانیکال سیل
EPDM برای بسیاری از:
- آب‌ها
- محلول‌های آبی
- برخی اسیدها
- برخی بازها
مناسب است.
اما معمولاً برای بسیاری از روغن‌های معدنی و هیدروکربن‌ها انتخاب مناسبی نیست.
FFKM چیست؟
FFKM یا Perfluoroelastomer دارای مقاومت شیمیایی و دمایی بالایی است و در سرویس‌های سخت مورد استفاده قرار می‌گیرد.
قیمت آن نسبت به بسیاری از Elastomerهای معمولی بسیار بالاتر است.
Single Seal یا Double Seal؟
انتخاب بین Single و Double Mechanical Seal به خطرات و شرایط فرآیند بستگی دارد.
Single Seal
برای بسیاری از سیالات عمومی و شرایطی که مقدار بسیار محدود نشتی قابل مدیریت است، استفاده می‌شود.
Double Seal
برای سرویس‌هایی که کنترل بیشتر محیط سیل لازم است، مورد استفاده قرار می‌گیرد.
برای مثال:
- مواد سمی
- مواد قابل اشتعال
- سیالات خطرناک
- مواد کریستال‌شونده
- سیالات با Lubricity نامناسب
- برخی مواد بسیار خورنده
Double Mechanical Seal چگونه کار می‌کند؟
در Double Seal دو مجموعه Seal Face وجود دارد.
فضای بین آن‌ها می‌تواند با یک سیال کمکی پر شود.
این سیال ممکن است:
- Buffer Fluid
- Barrier Fluid
باشد.
نوع آرایش و فشار این سیال به طراحی سیستم بستگی دارد.
Seal Support System چیست؟
در بسیاری از سرویس‌های صنعتی، Mechanical Seal فقط یک قطعه مستقل نیست.
برای کنترل:
- دما
- فشار
- روانکاری
- آلودگی
- محیط اطراف Faceها
از Seal Support System استفاده می‌شود.
این سیستم می‌تواند شامل:
- Reservoir
- Cooler
- Piping
- Filter
- Pressure Instrument
- Temperature Instrument
باشد.
API Plan چیست؟
در پمپ‌های فرآیندی، به‌خصوص در صنایع نفت، گاز، پالایشگاه و پتروشیمی، آرایش‌های استاندارد لوله‌کشی و تجهیزات جانبی Mechanical Seal با عنوان API Piping Plans شناخته می‌شوند.
این Planها مشخص می‌کنند سیال چگونه:
- به Seal Chamber وارد شود.
- خنک شود.
- فیلتر شود.
- گردش کند.
- از محیط سیل خارج شود.
API Plan 11 چیست؟
Plan 11 یکی از رایج‌ترین Seal Planها برای Single Mechanical Seal است.
در این سیستم مقداری از سیال از سمت Discharge پمپ گرفته شده و از طریق یک محدودکننده جریان به Seal Chamber هدایت می‌شود.
هدف:
- گردش سیال در Seal Chamber
- دفع حرارت
- ایجاد شرایط مناسب اطراف Seal Face
است.
Orifice در Plan 11
در مسیر Plan 11 معمولاً از یک Restriction Orifice استفاده می‌شود.
وظیفه آن محدود کردن Flow به Seal Chamber است.
انتخاب اندازه Orifice باید بر اساس شرایط فرآیند و طراحی سیستم انجام شود.
API Plan 21 چیست؟
Plan 21 شباهت زیادی به Plan 11 دارد، اما سیال قبل از ورود به Seal Chamber از یک Cooler عبور می‌کند.
بنابراین سیال خنک‌تر وارد محفظه سیل می‌شود.
این Plan می‌تواند برای سرویس‌هایی که دمای Seal Chamber باید کاهش یابد مناسب باشد.
API Plan 23 چیست؟
در Plan 23 سیال از Seal Chamber گرفته شده، از Cooler عبور کرده و دوباره به همان محفظه بازمی‌گردد.
گردش سیال معمولاً با اثر Pumping Ring ایجاد می‌شود.
یکی از مزایای مهم این طراحی نسبت به Plan 21 این است که فقط حجم محدود مدار Seal Cooling خنک می‌شود.
API Plan 32 چیست؟
در Plan 32 یک سیال تمیز خارجی به Seal Chamber تزریق می‌شود.
این روش برای سیالاتی که:
- آلوده هستند.
- دارای ذرات‌اند.
- قابلیت کریستالیزه شدن دارند.
- برای Seal Face مناسب نیستند.
می‌تواند مورد استفاده قرار گیرد.
Flush Fluid در Plan 32
سیال Flush باید:
- تمیز باشد.
- با سیال فرآیندی سازگار باشد.
- با متریال Seal سازگار باشد.
- فشار مناسب داشته باشد.
ورود Flush خارجی به فرآیند نیز باید از نظر کیفیت محصول و موازنه جرم قابل قبول باشد.
API Plan 52 چیست؟
Plan 52 معمولاً برای Dual Unpressurized Seal Arrangement استفاده می‌شود.
یک Reservoir حاوی Buffer Fluid در سیستم وجود دارد.
فشار Buffer Fluid کمتر از فشار Seal Chamber است.
در صورت نشتی Inner Seal، سیال فرآیندی می‌تواند وارد سیستم Buffer شود.
API Plan 53 چیست؟
Plan 53 برای برخی سیستم‌های Dual Pressurized Seal استفاده می‌شود.
در این سیستم Barrier Fluid در فشاری بالاتر از فشار Seal Chamber نگه داشته می‌شود.
در نتیجه در شرایط طراحی‌شده، جهت نشتی از Barrier Fluid به سمت فرآیند خواهد بود.
انواع Plan 53
Plan 53 می‌تواند در آرایش‌های مختلف اجرا شود:
- Plan 53A
- Plan 53B
- Plan 53C
هرکدام روش متفاوتی برای ایجاد و کنترل فشار Barrier Fluid دارند.
API Plan 53A
در Plan 53A یک Reservoir تحت فشار وجود دارد.
معمولاً از یک گاز بی‌اثر برای Pressurize کردن Barrier Fluid استفاده می‌شود.
API Plan 53B
در Plan 53B از یک Bladder Accumulator برای ایجاد فشار روی Barrier Fluid استفاده می‌شود.
این سیستم می‌تواند برای برخی سرویس‌ها مزایایی نسبت به Reservoir گازدار داشته باشد.
API Plan 53C
در Plan 53C فشار Barrier Fluid توسط یک Piston Accumulator و با ارتباط فشار فرآیند کنترل می‌شود.
این سیستم می‌تواند فشار Barrier را متناسب با تغییرات فشار فرآیند دنبال کند.
Seal Pot چیست؟
اصطلاح Seal Pot معمولاً برای Reservoir مورد استفاده در برخی Double Seal Systemها به کار می‌رود.
این مخزن می‌تواند حاوی:
- Buffer Fluid
- Barrier Fluid
باشد.
بسته به API Plan، مخزن ممکن است تحت فشار یا بدون فشار باشد.
Barrier Fluid مناسب چیست؟
Barrier Fluid باید ویژگی‌هایی مانند:
- سازگاری با سیال فرآیندی
- سازگاری با Seal Material
- Lubricity مناسب
- پایداری حرارتی
- ویسکوزیته مناسب
داشته باشد.
انتخاب آن باید طبق توصیه سازنده Seal و الزامات فرآیند انجام شود.
Flush مکانیکال سیل چیست؟
Flush به ورود کنترل‌شده سیال به Seal Chamber گفته می‌شود.
هدف می‌تواند شامل:
- خنک‌کاری
- شست‌وشوی Faceها
- جلوگیری از تجمع ذرات
- ایجاد محیط مناسب برای Seal
باشد.
Quench چیست؟
Quench سیالی است که معمولاً در سمت Atmospheric یک Mechanical Seal مورد استفاده قرار می‌گیرد.
هدف آن بسته به سرویس می‌تواند:
- جلوگیری از تشکیل رسوب
- کنترل کریستالیزاسیون
- شست‌وشوی ناحیه بیرونی Seal
- کنترل بخارات
باشد.
Flush و Quench یک مفهوم نیستند.
Cooling مکانیکال سیل
اصطکاک و شرایط فرآیند می‌توانند باعث افزایش دمای Seal Face شوند.
اگر گرما به‌درستی دفع نشود:
- فیلم سیال از بین می‌رود.
- Faceها داغ می‌شوند.
- O-Ring آسیب می‌بیند.
- Seal Life کاهش پیدا می‌کند.
به همین دلیل Thermal Management بخش مهم طراحی Mechanical Seal است.
Dry Running مکانیکال سیل
یکی از دلایل مهم خرابی Mechanical Seal، کارکرد بدون فیلم روانکار مناسب بین Faceها است.
در Dry Running اصطکاک و دما به‌سرعت افزایش پیدا می‌کنند.
این شرایط می‌تواند باعث:
- ترک Face
- سایش شدید
- سوختگی O-Ring
- تغییر شکل قطعات
- نشتی
شود.
چرا مکانیکال سیل داغ می‌شود؟
دلایل احتمالی:
- Dry Running
- Flush ناکافی
- Cooling نامناسب
- فشار نامناسب
- Face Material نامناسب
- نصب اشتباه
- سرعت بالا
- رسوب روی Face
- گرفتگی API Plan
هستند.
Vaporization در Seal Face
اگر فشار موضعی کاهش یا دمای Face بیش از حد افزایش پیدا کند، سیال بین Faceها ممکن است Vaporize شود.
از بین رفتن فیلم مایع می‌تواند عملکرد Seal را ناپایدار کرده و باعث آسیب Faceها شود.
مکانیکال سیل برای آب
برای پمپ آب معمولاً طراحی نسبتاً ساده‌تری قابل استفاده است، اما باز هم باید:
- فشار
- دما
- سرعت
- کیفیت آب
- وجود ذرات
بررسی شوند.
آب دارای ذرات ساینده می‌تواند عمر Seal را کاهش دهد.
مکانیکال سیل برای روغن
در سرویس روغن باید مواردی مانند:
- ویسکوزیته
- دما
- فشار
- نوع روغن
- سرعت شفت
بررسی شوند.
بسیاری از روغن‌ها Lubricity مناسبی برای Seal Face ایجاد می‌کنند، اما شرایط واقعی فرآیند تعیین‌کننده است.
مکانیکال سیل برای اسید
برای مواد خورنده، تمام اجزای Wetted باید از نظر Chemical Compatibility بررسی شوند.
این اجزا شامل:
- Seal Face
- O-Ring
- Metal Parts
- Spring
- Sleeve
هستند.
عبارت «مکانیکال سیل ضد اسید» بدون مشخص کردن نوع اسید، غلظت و دما اطلاعات کافی برای انتخاب نیست.
مکانیکال سیل برای سیالات دارای ذرات
وجود ذرات می‌تواند باعث:
- Abrasion
- گرفتگی Spring
- آسیب Face
- محدود شدن حرکت Secondary Seal
شود.
برای چنین سرویس‌هایی ممکن است نیاز به:
- Hard Face Combination
- External Flush
- طراحی خاص Seal
- API Plan مناسب
باشد.
مکانیکال سیل برای سیالات کریستال‌شونده
برخی مواد در اثر:
- کاهش دما
- تبخیر
- تماس با هوا
کریستال یا رسوب ایجاد می‌کنند.
رسوب اطراف Faceها و Spring می‌تواند حرکت Mechanical Seal را مختل کند.
در این شرایط طراحی Flush یا Quench اهمیت زیادی دارد.
فشار Seal Chamber
فشار واقعی Seal Chamber الزاماً برابر با فشار Discharge پمپ نیست.
این فشار به:
- طراحی پمپ
- نقطه کاری
- نوع Impeller
- Wear Ring
- Balance Hole
- API Plan
وابسته است.
برای انتخاب Mechanical Seal باید فشار واقعی محفظه سیل مشخص شود.
PV Limit مکانیکال سیل
در انتخاب Seal، ترکیب فشار و سرعت اهمیت دارد.
در برخی طراحی‌ها محدودیت عملکردی با مفاهیمی مانند PV Limit بررسی می‌شود.
افزایش فشار یا سرعت باعث افزایش بار حرارتی و مکانیکی Faceها می‌شود.
بنابراین یک Mechanical Seal که در سرعت پایین مناسب است، الزاماً در همان فشار و سرعت بسیار بالاتر قابل استفاده نیست.
علت نشتی مکانیکال سیل
نشتی Mechanical Seal یکی از رایج‌ترین مشکلات پمپ‌های صنعتی است، اما علت آن همیشه خرابی خود سیل نیست. در بسیاری از موارد، مشکل اصلی از شرایط نامناسب فرآیند، نصب اشتباه، ارتعاش یا عدم هم‌راستایی شفت ناشی می‌شود.
مهم‌ترین دلایل نشتی عبارت‌اند از:
- Dry Running
- Misalignment
- ارتعاش زیاد
- خرابی Bearing
- نصب اشتباه
- فشار نامناسب Seal Chamber
- دمای بالا
- انتخاب نادرست Face Material
- خرابی O-Ring
- گرفتگی Flush Line
- وجود ذرات جامد
- کاویتاسیون پمپ
خرابی Seal Face
سطوح آب‌بندی باید بسیار صاف و هم‌راستا باشند.
آسیب به Face می‌تواند باعث ایجاد مسیر نشتی شود.
انواع آسیب عبارت‌اند از:
- خط و خش
- ترک
- لب‌پریدگی
- سایش
- Heat Checking
- تغییر شکل حرارتی
شکست Silicon Carbide
SiC متریالی سخت و مقاوم است، اما تردی بالایی نیز دارد.
دلایل احتمالی شکست:
- شوک مکانیکی
- نصب نامناسب
- Thermal Shock
- تماس خشک
- ضربه
- Misalignment شدید
هستند.
Heat Checking چیست؟
Heat Checking به ایجاد ترک‌های سطحی ناشی از سیکل‌های حرارتی یا افزایش دمای شدید روی Seal Face گفته می‌شود.
این مشکل می‌تواند در شرایطی مانند:
- Dry Running
- Cooling ناکافی
- Vaporization
- سرعت بالا
رخ دهد.
سوختن O-Ring
O-Ring ممکن است در اثر:
- دمای بیش از حد
- ناسازگاری شیمیایی
- فشردگی نامناسب
- Extrusion
- Aging
آسیب ببیند.
نشانه‌های خرابی شامل:
- سخت شدن
- ترک خوردن
- تورم
- نرم شدن بیش از حد
هستند.
Swelling O-Ring چیست؟
اگر Elastomer با سیال سازگار نباشد، ممکن است متورم شود.
این تورم می‌تواند باعث:
- گیر کردن قطعات متحرک
- افزایش اصطکاک
- تغییر شکل
- نشتی
شود.
Extrusion چیست؟
در فشارهای بالا، O-Ring ممکن است به داخل Clearance رانده شود.
این پدیده Extrusion نام دارد.
برای جلوگیری از آن ممکن است نیاز به:
- Back-Up Ring
- Elastomer مناسب
- Clearance مناسب
باشد.
خرابی فنر مکانیکال سیل
Spring باید نیروی لازم برای تماس Faceها را حفظ کند.
خرابی آن می‌تواند ناشی از:
- خوردگی
- رسوب
- گرفتگی
- Fatigue
- نصب اشتباه
باشد.
گرفتگی فنر
در سیالات دارای:
- ذرات
- رسوب
- کریستال
- مواد چسبنده
ممکن است Spring یا بخش متحرک Seal گیر کند.
در این حالت Faceها نمی‌توانند به‌درستی حرکت و Wear را جبران کنند.
اثر کاویتاسیون روی مکانیکال سیل
کاویتاسیون فقط به پروانه آسیب نمی‌زند.
ارتعاش و ناپایداری فشار ناشی از Cavitation می‌تواند:
- Seal Face را باز و بسته کند.
- فیلم سیال را مختل کند.
- ارتعاش شفت را افزایش دهد.
- عمر سیل را کاهش دهد.
بنابراین خرابی مکرر Seal ممکن است نشانه مشکل هیدرولیکی پمپ باشد.
اثر Misalignment
عدم هم‌راستایی موتور و پمپ باعث نیروهای اضافی روی شفت می‌شود.
این وضعیت می‌تواند:
- Runout را افزایش دهد.
- Bearing را خراب کند.
- Seal Face را ناپایدار کند.
- نشتی ایجاد کند.
به همین دلیل Alignment صحیح یکی از مهم‌ترین شروط عمر مکانیکال سیل است.
Shaft Runout چیست؟
Runout به انحراف شعاعی شفت هنگام چرخش گفته می‌شود.
اگر Shaft یا Sleeve تاب داشته باشد، Mechanical Seal نمی‌تواند به‌صورت پایدار کار کند.
Runout بیش از حد می‌تواند باعث:
- حرکت مداوم Face
- سایش نامتقارن
- خرابی O-Ring
- نشتی
شود.
Axial Movement چیست؟
حرکت محوری شفت نیز باید در محدوده مجاز باشد.
Axial End Play زیاد می‌تواند بار تماس Faceها را تغییر داده و باعث عملکرد ناپایدار Seal شود.
خرابی Bearing و مکانیکال سیل
Bearing خراب می‌تواند باعث:
- افزایش Runout
- ارتعاش
- حرکت محوری
- تغییر Alignment
شود.
به همین دلیل تعویض مکرر Mechanical Seal بدون بررسی Bearing ممکن است مشکل را حل نکند.
Vibrations و خرابی Seal
ارتعاش بالا یکی از عوامل مهم کاهش Seal Life است.
منابع ارتعاش می‌توانند شامل:
- Cavitation
- Misalignment
- Unbalance
- Bearing Damage
- Pipe Strain
- کارکرد دور از BEP
باشند.
اثر کارکرد پمپ دور از BEP
در پمپ سانتریفیوژ، کارکرد طولانی‌مدت در فاصله زیاد از Best Efficiency Point می‌تواند نیروهای هیدرولیکی نامتعادل ایجاد کند.
این نیروها ممکن است:
- Deflection شفت را افزایش دهند.
- Bearing Load را بالا ببرند.
- ارتعاش را بیشتر کنند.
- Mechanical Seal را تحت فشار قرار دهند.
Pipe Strain و Mechanical Seal
اگر لوله‌کشی روی نازل پمپ نیرو وارد کند، ممکن است Casing تغییر شکل دهد.
این تغییر می‌تواند Alignment شفت و Seal Chamber را تحت تأثیر قرار دهد.
Pipe Support مناسب اهمیت زیادی دارد.
نصب اشتباه مکانیکال سیل
خطاهای نصب رایج عبارت‌اند از:
- تنظیم نادرست Working Length
- آسیب Face هنگام نصب
- آلودگی سطح Face
- پیچاندن O-Ring
- استفاده از روانکار نامناسب
- نصب برعکس قطعات
- Tightening نامتقارن Gland
تمیزی در نصب
Seal Faceها باید هنگام نصب کاملاً تمیز باشند.
حتی ذرات کوچک می‌توانند باعث:
- ایجاد Scratch
- نشتی
- افزایش سایش
شوند.
Faceها نباید با دست آلوده یا ابزار زبر لمس شوند.
تنظیم Working Length
در Component Seal، فاصله نصب و Compression فنر اهمیت زیادی دارد.
اگر Spring بیش از حد فشرده شود:
- Face Load بالا می‌رود.
- حرارت افزایش می‌یابد.
- Wear بیشتر می‌شود.
اگر Compression کم باشد:
- Faceها به‌اندازه کافی در تماس نمی‌مانند.
- نشتی افزایش می‌یابد.
مزیت Cartridge Seal در نصب
Cartridge Seal بسیاری از تنظیمات حساس را در کارخانه انجام داده است.
این موضوع احتمال خطای نصب را کاهش می‌دهد.
اما حتی Cartridge Seal نیز نیازمند:
- Alignment صحیح
- Torque صحیح پیچ‌ها
- تنظیم درست Setting Clips
- شرایط مناسب Shaft
است.
Dry Running چگونه Seal را خراب می‌کند؟
بدون فیلم سیال بین Faceها، اصطکاک خشک ایجاد می‌شود.
نتیجه می‌تواند در مدت کوتاهی شامل:
- افزایش شدید دما
- سوختن Elastomer
- ترک Face
- تغییر رنگ سطح
- نشتی دائمی
باشد.
علت Dry Running
دلایل رایج:
- Prime نبودن پمپ
- خالی شدن مخزن
- وجود هوا در Seal Chamber
- بسته بودن خط مکش
- Vapor Lock
- Flush ناکافی
هستند.
علت گرفتگی Flush Line
API Plan یا Flush Line ممکن است به دلایل زیر مسدود شود:
- رسوب
- ذرات
- خوردگی
- کوچک بودن Orifice
- کریستالیزاسیون سیال
گرفتگی مسیر می‌تواند Cooling و Lubrication سیل را کاهش دهد.
خرابی Seal به دلیل فشار بالا
اگر Seal Chamber Pressure از محدوده طراحی بیشتر باشد:
- Face Load افزایش می‌یابد.
- O-Ring ممکن است Extrude شود.
- حرارت بالا می‌رود.
- Seal ممکن است نشتی پیدا کند.
به همین دلیل فشار واقعی محفظه باید در انتخاب بررسی شود.
خرابی Seal به دلیل فشار پایین
فشار خیلی پایین نیز می‌تواند مشکل‌ساز باشد، به‌خصوص اگر باعث Vaporization سیال روی Faceها شود.
در سرویس‌های نزدیک به فشار بخار، Thermal و Pressure Margin اهمیت زیادی دارد.
علت نشت ناگهانی مکانیکال سیل
اگر Seal به‌صورت ناگهانی مقدار زیادی نشتی ایجاد کند، احتمالات مهم عبارت‌اند از:
- شکست Face
- پارگی O-Ring
- شکست Spring
- خرابی Sleeve
- Bearing Failure
- تغییر شدید فشار
- Thermal Shock
در سرویس‌های خطرناک، پمپ باید طبق Procedure ایمن از سرویس خارج شود.
نشتی تدریجی مکانیکال سیل
نشتی تدریجی معمولاً می‌تواند ناشی از:
- Wear Face
- افزایش Runout
- Aging Elastomer
- رسوب
- سایش Sleeve
باشد.
Trend کردن نشتی می‌تواند برای Predictive Maintenance مفید باشد.
عمر مکانیکال سیل چقدر است؟
برای Mechanical Seal عمر ثابت و یکسانی وجود ندارد.
Seal Life به عوامل زیادی وابسته است:
- نوع سیال
- فشار
- دما
- سرعت
- کیفیت نصب
- Alignment
- API Plan
- ارتعاش
- Duty Cycle
- کیفیت متریال
یک سیل مناسب در شرایط صحیح می‌تواند مدت طولانی کار کند، اما همان مدل در سرویس نامناسب ممکن است خیلی زود خراب شود.
چرا Mechanical Seal مرتب خراب می‌شود؟
اگر مکانیکال سیل چند بار پشت سر هم خراب شود، احتمالاً مشکل فقط خود Seal نیست.
باید Root Cause Analysis انجام شود.
مواردی که باید بررسی شوند:
- Pump Operating Point
- Cavitation
- Shaft Runout
- Bearing Condition
- Alignment
- Seal Chamber Pressure
- Flush System
- Material Compatibility
- Dry Running
- Pipe Strain
روش عیب‌یابی مکانیکال سیل
یک روش مناسب عیب‌یابی شامل مراحل زیر است:
- بررسی شکل و محل نشتی
- بررسی Faceها
- بررسی O-Ring
- کنترل Spring
- بررسی Shaft/Sleeve
- اندازه‌گیری Runout
- بررسی Bearing
- کنترل Alignment
- بررسی API Plan
- بررسی شرایط فرآیند
بررسی الگوی سایش Face
الگوی سایش می‌تواند اطلاعات مهمی درباره علت خرابی بدهد.
برای مثال:
- سایش یکنواخت
- سایش یک‌طرفه
- ترک حرارتی
- خط و خش عمیق
هرکدام می‌توانند نشانه شرایط متفاوتی باشند.
تعمیر یا تعویض Mechanical Seal؟
بسته به نوع و میزان آسیب، بعضی اجزا قابل بازسازی هستند.
ممکن است اقداماتی مانند:
- Lapping Face
- تعویض O-Ring
- تعویض Spring
- تعویض Bearing
- تعویض Sleeve
انجام شود.
اما Face ترک‌خورده یا قطعات با آسیب جدی باید طبق توصیه سازنده تعویض شوند.
Lapping Seal Face چیست؟
Lapping فرآیندی دقیق برای صاف و Flat کردن سطح Face است.
این عملیات باید با تجهیزات مناسب انجام شود.
Flatness بسیار دقیق برای عملکرد Mechanical Seal اهمیت دارد.
آیا می‌توان Face را با سمباده تعمیر کرد؟
استفاده از روش‌های غیرکنترل‌شده مانند سمباده معمولی می‌تواند Flatness سطح را از بین ببرد.
برای Sealهای صنعتی، Repair باید با روش حرفه‌ای Lapping انجام شود.
تعویض مکانیکال سیل
هنگام تعویض Seal بهتر است فقط قطعه خراب بررسی نشود.
قبل از نصب Seal جدید موارد زیر نیز کنترل شوند:
- Shaft
- Sleeve
- Bearing
- Alignment
- Seal Chamber
- Flush Line
- O-Ring Groove
تعمیر و نگهداری مکانیکال سیل
Mechanical Seal معمولاً نیاز به Greasing مستقیم ندارد، اما سیستم اطراف آن باید نگهداری شود.
موارد مهم:
- کنترل نشتی
- بررسی Flush
- بررسی Barrier/Buffer Fluid
- کنترل Pressure
- کنترل Temperature
- بررسی Reservoir Level
- بررسی Cooler
- پایش ارتعاش پمپ
نگهداری API Plan 52 و 53
در سیستم‌های Dual Seal باید مواردی مانند:
- سطح Fluid
- فشار Reservoir
- دمای Fluid
- نشتی
- وضعیت Cooler
- وضعیت Bladder یا Accumulator
بررسی شوند.
خرابی Support System می‌تواند حتی یک Seal سالم را از بین ببرد.
پایش دما و فشار
افزایش غیرعادی:
- Seal Pot Temperature
- Seal Chamber Temperature
- Barrier Fluid Pressure
می‌تواند نشانه شروع مشکل باشد.
در تجهیزات Critical این پارامترها می‌توانند به سیستم DCS متصل شوند.
نکات ایمنی تعمیر مکانیکال سیل
قبل از باز کردن پمپ باید:
- موتور ایزوله شود.
- Lockout/Tagout انجام شود.
- فشار سیستم تخلیه شود.
- پمپ Drain شود.
- دمای تجهیز ایمن شود.
- SDS سیال بررسی شود.
برای مواد سمی یا قابل اشتعال، Procedureهای سایت باید کاملاً رعایت شوند.
کاربرد مکانیکال سیل در پمپ‌های مختلف
Mechanical Seal تقریباً در تمام صنایعی که از تجهیزات دوار استفاده می‌کنند، نقش مهمی دارد. نوع سیل باید متناسب با طراحی پمپ و شرایط فرآیند انتخاب شود.
مکانیکال سیل پمپ سانتریفیوژ
رایج‌ترین کاربرد Mechanical Seal در پمپ سانتریفیوژ است.
در این پمپ‌ها، شفت از داخل محفظه پمپ عبور می‌کند و سیل باید از خروج سیال در محل عبور شفت جلوگیری کند.
کاربردها:
- آب صنعتی
- مواد شیمیایی
- نفت و فرآورده‌های نفتی
- سیالات فرآیندی
- سیستم‌های خنک‌کاری
هستند.
مکانیکال سیل پمپ API
در صنایع نفت، گاز و پتروشیمی، پمپ‌های فرآیندی معمولاً طبق استانداردهای صنعتی طراحی می‌شوند.
Mechanical Seal این تجهیزات باید شرایط سخت‌تری مانند:
- فشار بالا
- دمای بالا
- سیالات خطرناک
- کارکرد مداوم
را تحمل کند.
در این سرویس‌ها استفاده از API Seal Planها اهمیت زیادی دارد.
مکانیکال سیل پمپ آب
در پمپ‌های آب، انتخاب Seal به موارد زیر بستگی دارد:
- دمای آب
- فشار
- وجود ذرات
- کیفیت آب
- سرعت پمپ
برای آب تمیز، بسیاری از طراحی‌های استاندارد Mechanical Seal عملکرد مناسبی دارند.
اما آب آلوده یا دارای شن می‌تواند باعث سایش Faceها شود.
مکانیکال سیل پمپ شیمیایی
در پمپ‌های Chemical Process، سازگاری مواد اهمیت بسیار زیادی دارد.
تمام اجزا باید بررسی شوند:
- Face Material
- Elastomer
- Spring
- Metal Parts
برای مثال یک O-Ring ممکن است در برابر یک ماده شیمیایی مناسب و در برابر ماده دیگر کاملاً نامناسب باشد.
مکانیکال سیل پمپ روغن
در سرویس‌های روغن، عواملی مانند:
- ویسکوزیته
- دما
- فشار
- سرعت شفت
اهمیت دارند.
بسیاری از روغن‌ها خاصیت روانکاری مناسبی دارند، اما شرایط واقعی کار تعیین‌کننده انتخاب Seal است.
مکانیکال سیل پمپ اسید
برای اسیدها، انتخاب متریال اهمیت حیاتی دارد.
باید بررسی شود:
- نوع اسید
- غلظت
- دما
- فشار
- زمان تماس
گاهی حتی یک تغییر کوچک در غلظت می‌تواند انتخاب Material را تغییر دهد.
مکانیکال سیل پمپ دوغاب (Slurry)
Slurryها معمولاً شامل ذرات جامد هستند.
این ذرات می‌توانند باعث:
- سایش Face
- گیر کردن Spring
- آسیب O-Ring
شوند.
برای این سرویس‌ها ممکن است نیاز به:
- Hard Face
- Flush System
- طراحی ویژه Seal
باشد.
مکانیکال سیل پمپ غذایی
در صنایع غذایی، علاوه بر آب‌بندی، مسائل بهداشتی اهمیت دارند.
موارد مهم:
- متریال مناسب تماس با غذا
- قابلیت شست‌وشو
- طراحی Hygienic
- عدم ایجاد آلودگی
هستند.
مکانیکال سیل پمپ دارویی
در صنایع دارویی، Mechanical Seal باید با الزامات سخت‌گیرانه‌تری انتخاب شود.
موارد مهم:
- Surface Finish
- Cleanability
- Material Traceability
- جلوگیری از آلودگی محصول
هستند.
مقایسه Mechanical Seal و Packing
یکی از قدیمی‌ترین روش‌های آب‌بندی شفت، استفاده از Gland Packing است.
Packing
مزایا:
- ساختار ساده
- هزینه اولیه کمتر
- تعمیر آسان‌تر
معایب:
- نشتی بیشتر
- اصطکاک بالاتر
- مصرف بیشتر انرژی
- سایش Shaft در برخی شرایط
Mechanical Seal
مزایا:
- نشتی بسیار کمتر
- اصطکاک کمتر
- مناسب برای سرعت‌های بالاتر
- کاهش آلودگی محیط
- مناسب برای بسیاری از سیالات خطرناک
معایب:
- قیمت اولیه بالاتر
- حساسیت به نصب
- نیاز به انتخاب دقیق
مقایسه Single Seal و Double Seal
Single Mechanical Seal
مناسب برای:
- سیالات عمومی
- شرایط فشار و دمای متوسط
- سرویس‌هایی که نشتی محدود قابل قبول است
مزایا:
- ساده‌تر
- اقتصادی‌تر
- تعمیرات آسان‌تر
Double Mechanical Seal
مناسب برای:
- سیالات خطرناک
- مواد سمی
- سیالات قابل اشتعال
- سرویس‌های بحرانی
مزایا:
- کنترل بهتر نشتی
- محافظت بیشتر از محیط
- قابلیت استفاده از Barrier Fluid
مقایسه Cartridge Seal و Component Seal
Cartridge Seal
مزایا:
- نصب سریع‌تر
- کاهش خطای مونتاژ
- تنظیم کارخانه‌ای
- مناسب Maintenance صنعتی
معایب:
- هزینه بیشتر
- وزن و ابعاد بیشتر
Component Seal
مزایا:
- قیمت پایین‌تر
- انعطاف‌پذیری بیشتر
- مناسب برخی تعمیرات عمومی
معایب:
- نیازمند دقت نصب بالا
- احتمال خطای مونتاژ بیشتر
انتخاب مکانیکال سیل برای پمپ
فرآیند انتخاب باید مرحله‌ای باشد.
اطلاعات اولیه:
مشخصات پمپ
- نوع پمپ
- مدل
- قطر شفت
- سرعت دوران
- Seal Chamber Dimension
مشخصات فرآیند
- سیال
- فشار
- دما
- دبی
- ویسکوزیته
- جامدات
- خورندگی
شرایط نصب
- Single یا Double
- API Plan
- نوع Flush
- شرایط محیطی
چرا مکانیکال سیل خراب می‌شود؟
مهم‌ترین دلایل:
- انتخاب اشتباه
- نصب نادرست
- Dry Running
- ارتعاش
- کاویتاسیون
- عدم Alignment
- Flush نامناسب
- سازگاری شیمیایی ضعیف
- فشار یا دمای خارج از محدوده
چگونه عمر مکانیکال سیل را افزایش دهیم؟
راهکارهای مهم:
- انتخاب صحیح Material
- نصب دقیق
- Alignment مناسب
- جلوگیری از Dry Running
- کنترل ارتعاش
- نگهداری API Plan
- کنترل شرایط فرآیند
- استفاده از قطعات با کیفیت
نکات خرید مکانیکال سیل
هنگام خرید Mechanical Seal باید اطلاعات کامل ارائه شود:
- برند و مدل پمپ
- نوع سیال
- فشار کاری
- دمای کاری
- سرعت شفت
- قطر شفت
- نوع Seal
- Material Face
- Material O-Ring
- Single یا Double
- API Plan
خرید فقط بر اساس سایز شفت می‌تواند باعث انتخاب اشتباه شود.
برندهای تولیدکننده مکانیکال سیل
در بازار جهانی برندهای مختلفی در زمینه Mechanical Seal فعالیت می‌کنند.
از جمله:
- John Crane
- EagleBurgmann
- Flowserve
- AESSEAL
- Chesterton
انتخاب برند معمولاً بر اساس:
- نوع کاربرد
- استاندارد پروژه
- دسترسی قطعات
- شرایط کاری
انجام می‌شود.
سوالات متداول مکانیکال سیل
مکانیکال سیل چیست؟
مکانیکال سیل یک تجهیز آب‌بندی است که برای جلوگیری از نشتی سیال در محل عبور شفت دوار از بدنه تجهیزات استفاده می‌شود.
مکانیکال سیل پمپ چه کاری انجام می‌دهد؟
وظیفه آن کنترل نشتی بین Shaft و Housing پمپ است.
آیا مکانیکال سیل کاملاً بدون نشتی است؟
خیر. عملکرد صحیح معمولاً با وجود یک فیلم بسیار نازک سیال بین Faceها انجام می‌شود.
چرا مکانیکال سیل نشتی دارد؟
دلایل می‌تواند شامل:
- خرابی Face
- نصب اشتباه
- Dry Running
- ارتعاش
- فشار نامناسب
- انتخاب اشتباه متریال
باشد.
تفاوت سیل و مکانیکال سیل چیست؟
Seal یک واژه عمومی برای آب‌بندی است.
Mechanical Seal یکی از انواع خاص سیستم‌های آب‌بندی مکانیکی است.
مکانیکال سیل بهتر است یا پکینگ؟
برای بسیاری از کاربردهای صنعتی مدرن، Mechanical Seal نشتی و اصطکاک کمتری دارد، اما انتخاب به شرایط فرآیند بستگی دارد.
چرا مکانیکال سیل داغ می‌شود؟
دلایل اصلی:
- کمبود Flush
- Dry Running
- اصطکاک بالا
- فشار زیاد
- انتخاب نامناسب Face
هستند.
مکانیکال سیل چند سال عمر می‌کند؟
عمر ثابت ندارد و به شرایط کاری، نصب، انتخاب متریال و نگهداری بستگی دارد.
API Plan مکانیکال سیل چیست؟
آرایش استاندارد لوله‌کشی و سیستم پشتیبان برای کنترل شرایط اطراف Mechanical Seal است.
جمع‌بندی
مکانیکال سیل پمپ (Pump Mechanical Seal) یکی از مهم‌ترین اجزای آب‌بندی تجهیزات دوار است که وظیفه جلوگیری از نشت سیال در محل عبور شفت را بر عهده دارد.
انتخاب صحیح Mechanical Seal به پارامترهایی مانند:
- نوع سیال
- فشار
- دما
- سرعت
- متریال Face
- نوع Elastomer
- شرایط فرآیند
وابسته است.
در صنایع نفت، گاز، پتروشیمی، آب، شیمیایی، غذایی و دارویی، استفاده صحیح از Mechanical Seal نقش مهمی در افزایش ایمنی، کاهش توقفات و افزایش عمر تجهیزات دارد.
