فلومتر چیست؟ راهنمای کامل انواع Flowmeter، نحوه عملکرد و انتخاب فلومتر مناسب
فلومتر یا دبیسنج یکی از مهمترین تجهیزات ابزار دقیق برای اندازهگیری جریان مایعات، گازها و بخار است. در این مقاله با انواع فلومتر، نحوه عملکرد، کاربردها و نکات مهم انتخاب آن آشنا شوید.
فلومتر چیست؟
در بسیاری از فرآیندهای صنعتی، دانستن اینکه چه مقدار سیال در یک خط لوله جریان دارد، یکی از مهمترین پارامترهای کنترلی است. این اندازهگیری نهتنها بر کیفیت محصول نهایی تأثیر میگذارد، بلکه نقش مهمی در کاهش هزینههای بهرهبرداری، افزایش ایمنی تجهیزات و بهینهسازی مصرف انرژی دارد.
ابزاری که برای اندازهگیری میزان جریان سیالات مورد استفاده قرار میگیرد فلومتر (Flowmeter) یا دبیسنج نام دارد.
فلومتر وسیلهای است که مقدار جریان عبوری یک سیال را در یک بازه زمانی مشخص اندازهگیری میکند. این سیال میتواند مایع، گاز یا بخار باشد.
امروزه تقریباً هیچ واحد صنعتی بزرگی را نمیتوان بدون استفاده از فلومتر تصور کرد. از صنایع نفت و گاز گرفته تا پتروشیمی، نیروگاهها، صنایع غذایی، دارویی، آب و فاضلاب و صنایع فولاد، همگی برای کنترل فرآیندهای خود از انواع فلومتر استفاده میکنند.
فلومتر چه چیزی را اندازهگیری میکند؟
یکی از اشتباهات رایج این است که تصور میشود تمام فلومترها فقط حجم سیال را اندازه میگیرند.
در واقع فلومترها میتوانند پارامترهای مختلفی را اندازهگیری کنند:
- دبی حجمی (Volumetric Flow Rate)
- دبی جرمی (Mass Flow Rate)
- سرعت جریان (Velocity)
- مجموع حجم عبوری (Totalized Flow)
به همین دلیل انتخاب فلومتر مناسب کاملاً به نوع فرآیند بستگی دارد.
اهمیت اندازهگیری دبی در صنایع
اندازهگیری دقیق جریان سیال مزایای متعددی دارد:
- کنترل دقیق فرآیند تولید
- کاهش مصرف انرژی
- جلوگیری از هدررفت مواد اولیه
- افزایش کیفیت محصول
- کنترل مصرف سوخت
- محاسبه میزان فروش سیالات
- حفاظت از تجهیزات صنعتی
- کاهش هزینههای تعمیر و نگهداری
به همین دلیل، فلومتر یکی از مهمترین تجهیزات ابزار دقیق در هر واحد صنعتی محسوب میشود.
فلومتر چگونه کار میکند؟
روش اندازهگیری در همه فلومترها یکسان نیست.
هر تکنولوژی بر اساس یک اصل فیزیکی طراحی شده است.
برای مثال:
- اندازهگیری اختلاف فشار
- القای الکترومغناطیسی
- امواج فراصوت
- ارتعاش لوله
- ایجاد گردابه
- شناور مکانیکی
- جابجایی مثبت
هر کدام از این روشها برای شرایط خاصی مناسب هستند.

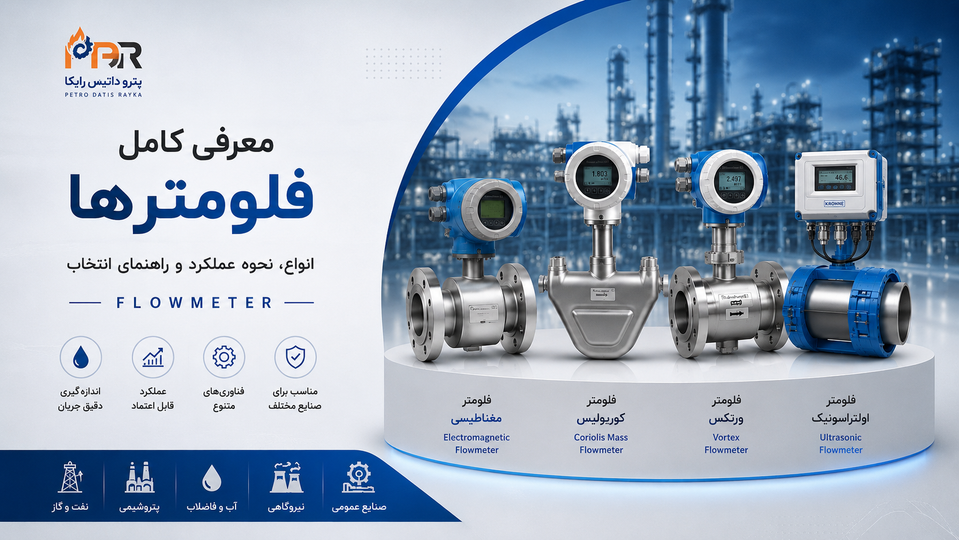

دستهبندی انواع فلومتر
فلومترها معمولاً به هفت گروه اصلی تقسیم میشوند.
۱- فلومتر الکترومغناطیسی (Electromagnetic Flowmeter)
این نوع فلومتر بر اساس قانون القای فارادی کار میکند.
هرگاه یک سیال رسانا از میدان مغناطیسی عبور کند، ولتاژی متناسب با سرعت جریان تولید میشود.
ویژگیها:
- بدون قطعه متحرک
- افت فشار بسیار کم
- دقت بالا
- مناسب آب، فاضلاب، اسید و مواد شیمیایی
محدودیت:
برای سیالات نارسانا مانند روغن یا گاز قابل استفاده نیست.
۲- فلومتر کوریولیس (Coriolis Flowmeter)
یکی از دقیقترین فلومترهای دنیا محسوب میشود.
این تجهیز مستقیماً جرم سیال را اندازهگیری میکند و علاوه بر دبی جرمی، میتواند چگالی و دمای سیال را نیز محاسبه کند.
مزایا:
- دقت بسیار بالا
- اندازهگیری جرم واقعی
- مناسب انتقال مواد ارزشمند
کاربردها:
- صنایع نفت
- پتروشیمی
- صنایع غذایی
- داروسازی
۳- فلومتر ورتکس (Vortex Flowmeter)
در پشت یک مانع داخل لوله، گردابههایی ایجاد میشود که فرکانس آنها متناسب با سرعت جریان است.
مزایا:
- مناسب بخار
- مناسب گاز
- مناسب مایعات
از رایجترین انتخابها برای اندازهگیری بخار در صنایع نیروگاهی و پتروشیمی است.
۴- فلومتر اولتراسونیک (Ultrasonic Flowmeter)
این فلومتر با استفاده از امواج فراصوت سرعت جریان را محاسبه میکند.
مزایا:
- بدون تماس مستقیم با سیال
- نصب آسان
- افت فشار صفر
در بسیاری از پروژهها از نوع Clamp-on استفاده میشود که بدون برش لوله نصب میشود.
۵- فلومتر توربینی (Turbine Flowmeter)
جریان سیال باعث چرخش یک توربین داخلی میشود.
سرعت چرخش متناسب با دبی جریان است.
این مدل بیشتر برای:
- گاز
- روغن
- آب تمیز
استفاده میشود.
۶- روتامتر (Variable Area Flowmeter)
یکی از سادهترین انواع فلومترهاست.
یک شناور داخل لوله شیشهای یا فلزی مرتبط با یک صفحه نمایشگر عقربهای حرکت میکند و ارتفاع آن میزان جریان را نشان میدهد.
۷- فلومتر جابجایی مثبت (Positive Displacement)
در این نوع فلومتر حجم مشخصی از سیال در هر سیکل عبور میکند.
برای اندازهگیری دقیق سوخت، روغن و سیالات با ویسکوزیته بالا بسیار مناسب است.
فلومتر مناسب هر سیال
الکترومغناطیسی،التراسونیک : آب
ورتکس : بخار
ورتکس،التراسونیک : گاز طبیعی
کوریولیس : نفت خام
الکترومغناطیسی،کوریولیس : مواد شیمیایی
توربینی : گاز، آب تمیز
جابجایی مثبت : روغن
الکترومغناطیسی : دوغاب
مهمترین معیارهای انتخاب فلومتر
قبل از خرید فلومتر باید موارد زیر بررسی شود:
- نوع سیال
- دمای فرآیند
- فشار کاری
- ویسکوزیته
- رسانایی الکتریکی
- سایز خط لوله
- حداقل و حداکثر دبی
- دقت مورد نیاز
- کلاس حفاظتی
- نوع خروجی (4-20mA، HART، Modbus، Profibus و…)
برندهای معتبر فلومتر
برخی از شناختهشدهترین تولیدکنندگان فلومتر در جهان عبارتاند از:
- Endress+Hauser
- Emerson (Rosemount و Micro Motion)
- KROHNE
- Yokogawa
- Siemens
- ABB
- VEGA (در برخی کاربردهای خاص)
- Schneider Electric (در برخی سیستمهای اندازهگیری)
هر یک از این برندها در فناوریهای خاصی مزیت رقابتی دارند؛ برای مثال Endress+Hauser و KROHNE در طیف گستردهای از فلومترها شناخته شدهاند، در حالی که Micro Motion یکی از پیشگامان فناوری کوریولیس است.
خطاهای رایج در انتخاب فلومتر
یکی از دلایل اصلی کاهش دقت اندازهگیری، انتخاب نادرست تجهیز است.
اشتباهات متداول شامل:
- انتخاب سایز نامناسب
- توجه نکردن به حداقل دبی
- بیتوجهی به جنس متریال سنسور
- نصب غیراستاندارد
- انتخاب فناوری نامناسب برای نوع سیال
جمعبندی
فلومتر یکی از مهمترین تجهیزات ابزار دقیق برای اندازهگیری جریان سیالات در صنایع مختلف است. انتخاب صحیح آن نیازمند شناخت نوع سیال، شرایط فرآیندی و فناوریهای مختلف اندازهگیری است. استفاده از فلومتر مناسب، علاوه بر افزایش دقت کنترل فرآیند، موجب کاهش هزینههای بهرهبرداری، افزایش ایمنی و بهبود عملکرد تجهیزات خواهد شد.
سوالات متداول (FAQ)
فلومتر چیست؟
فلومتر یا دبیسنج ابزاری برای اندازهگیری میزان جریان مایعات، گازها یا بخار در خطوط لوله و فرآیندهای صنعتی است.
دقیقترین نوع فلومتر کدام است؟
در بسیاری از کاربردها، فلومتر کوریولیس به دلیل اندازهگیری مستقیم دبی جرمی، از دقیقترین فناوریها محسوب میشود.
برای اندازهگیری آب کدام فلومتر مناسبتر است؟
در اغلب کاربردهای صنعتی، فلومتر الکترومغناطیسی انتخاب بسیار مناسبی برای آب و سایر مایعات رسانا است.
آیا یک فلومتر برای همه سیالات مناسب است؟
خیر. انتخاب فلومتر به عواملی مانند نوع سیال، فشار، دما، ویسکوزیته، دقت مورد نیاز و شرایط فرآیندی بستگی دارد.
