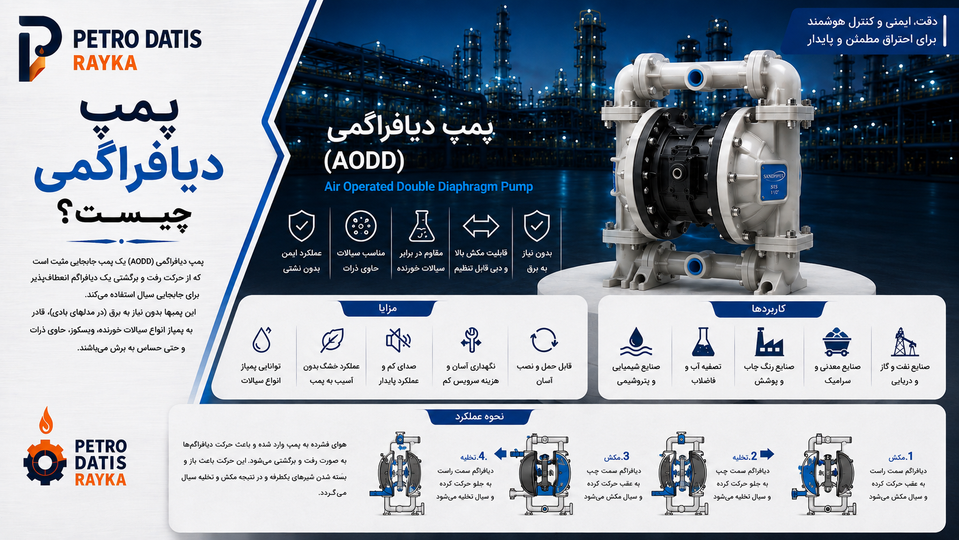

پمپ دیافراگمی چیست؟ نحوه عملکرد، انواع، اجزا و کاربرد Diaphragm Pump

مقدمه

انتقال مواد شیمیایی خورنده، سیالات ویسکوز، دوغاب‌ها، مواد حاوی ذرات جامد و سیالات حساس همیشه با پمپ‌های معمولی امکان‌پذیر نیست. در چنین شرایطی، انتخاب پمپی که بتواند سیال را با ایمنی و قابلیت اطمینان مناسب منتقل کند اهمیت زیادی دارد.

یکی از تجهیزات پرکاربرد برای این نوع سرویس‌ها پمپ دیافراگمی (Diaphragm Pump) است.

پمپ دیافراگمی نوعی پمپ جابجایی مثبت (Positive Displacement Pump) است که با حرکت رفت و برگشتی یک دیافراگم انعطاف‌پذیر، حجم محفظه پمپ را تغییر داده و باعث مکش و تخلیه سیال می‌شود.

یکی از شناخته‌شده‌ترین انواع این تجهیزات، پمپ دیافراگمی بادی یا AODD Pump است که با هوای فشرده کار می‌کند و در صنایع شیمیایی، نفت و گاز، رنگ و رزین، آب و فاضلاب، غذایی و بسیاری از فرآیندهای صنعتی مورد استفاده قرار می‌گیرد.

در این مقاله بررسی می‌کنیم پمپ دیافراگمی چیست، چگونه کار می‌کند، چه انواع و اجزایی دارد و هنگام انتخاب آن باید به چه پارامترهایی توجه کرد.



پمپ دیافراگمی چیست؟

پمپ دیافراگمی نوعی پمپ جابجایی مثبت است که برای انتقال سیال از حرکت رفت و برگشتی یک یا چند دیافراگم استفاده می‌کند.

حرکت دیافراگم باعث تغییر حجم محفظه پمپ می‌شود.

با افزایش حجم محفظه، فشار کاهش پیدا کرده و سیال وارد پمپ می‌شود. با کاهش حجم، سیال تحت فشار قرار گرفته و از خروجی تخلیه می‌شود.

برای کنترل جهت جریان نیز معمولاً از شیرهای یک‌طرفه (Check Valve) استفاده می‌شود.



پمپ دیافراگمی چگونه کار می‌کند؟

عملکرد پمپ را می‌توان به دو مرحله اصلی تقسیم کرد:

مرحله مکش

دیافراگم به سمت عقب حرکت می‌کند.

در نتیجه حجم محفظه افزایش پیدا کرده و فشار داخل آن کاهش می‌یابد.

شیر ورودی باز شده و سیال وارد محفظه می‌شود.



مرحله تخلیه

دیافراگم در جهت مخالف حرکت می‌کند.

حجم محفظه کاهش یافته و فشار سیال افزایش پیدا می‌کند.

شیر ورودی بسته شده، شیر خروجی باز می‌شود و سیال از پمپ خارج می‌شود.

این سیکل به‌صورت مداوم تکرار می‌شود.



پمپ دیافراگمی بادی چیست؟

پمپ دیافراگمی بادی یا Air Operated Double Diaphragm Pump که به اختصار AODD Pump نامیده می‌شود، یکی از رایج‌ترین انواع پمپ دیافراگمی صنعتی است.

این پمپ به‌جای الکتروموتور از هوای فشرده برای حرکت دادن دیافراگم‌ها استفاده می‌کند.

AODD معمولاً دارای دو دیافراگم است که توسط یک شفت به یکدیگر متصل شده‌اند.



پمپ AODD چگونه کار می‌کند؟

هوای فشرده توسط سیستم Air Distribution Valve به پشت یکی از دیافراگم‌ها هدایت می‌شود.

فشار هوا باعث حرکت دیافراگم شده و سیال داخل آن محفظه تخلیه می‌شود.

در همان زمان، دیافراگم سمت مقابل به عقب کشیده شده و سیال را مکش می‌کند.

سپس مسیر هوا تغییر کرده و عملکرد دو سمت جابه‌جا می‌شود.

این سیکل به‌صورت پیوسته ادامه پیدا می‌کند.



چرا پمپ دیافراگمی دو دیافراگم دارد؟

در مدل AODD، استفاده از دو دیافراگم باعث می‌شود هم‌زمان:

• یک سمت در مرحله مکش باشد.
• سمت دیگر در مرحله تخلیه باشد.

با تغییر مسیر هوای فشرده، عملکرد دو محفظه جابه‌جا می‌شود.

این طراحی امکان ایجاد جریان پیوسته‌تر نسبت به یک محفظه منفرد را فراهم می‌کند، هرچند خروجی AODD همچنان ماهیت پالسی دارد.



اجزای اصلی پمپ دیافراگمی بادی

مهم‌ترین اجزای AODD Pump عبارت‌اند از:

• Diaphragm
• Fluid Chamber
• Air Chamber
• Air Distribution Valve
• Check Valve
• Ball
• Valve Seat
• Manifold
• Center Section
• Connecting Shaft



دیافراگم (Diaphragm)

دیافراگم یکی از مهم‌ترین قطعات پمپ است.

این قطعه انعطاف‌پذیر به‌صورت مداوم حرکت رفت و برگشتی انجام می‌دهد و سیال را جابه‌جا می‌کند.

متریال دیافراگم باید بر اساس نوع سیال انتخاب شود.

متریال‌های رایج می‌توانند شامل:

• PTFE
• Santoprene
• Buna-N
• EPDM
• Neoprene

باشند.

انتخاب نهایی باید بر اساس Chemical Compatibility، دما و شرایط فرآیند انجام شود.



شیر یک‌طرفه در پمپ دیافراگمی

Check Valveها جهت حرکت سیال را کنترل می‌کنند.

در بسیاری از AODD Pumpها از طراحی Ball Check Valve استفاده می‌شود.

توپ داخل Valve Seat حرکت کرده و بر اساس اختلاف فشار مسیر را باز یا بسته می‌کند.



Ball Valve چیست؟

در اینجا منظور از Ball Valve، شیر توپی قطع و وصل خطوط لوله نیست.

در پمپ دیافراگمی، Ball بخشی از سیستم Check Valve داخلی پمپ است.

این Ball روی Seat قرار گرفته و از برگشت سیال جلوگیری می‌کند.



Air Distribution Valve چیست؟

Air Valve وظیفه هدایت متناوب هوای فشرده به دو سمت پمپ را بر عهده دارد.

عملکرد صحیح Air Valve برای ادامه حرکت رفت و برگشتی دیافراگم‌ها ضروری است.

خرابی یا گرفتگی این قسمت می‌تواند باعث توقف یا عملکرد نامنظم پمپ شود.



منیفولد (Manifold)

Manifold مسیر مشترک ورود یا خروج سیال را تشکیل می‌دهد.

AODD معمولاً دارای:

• Inlet Manifold
• Outlet Manifold

است.

بسته به طراحی پمپ، محل Manifold ممکن است قابل تغییر باشد.



انواع پمپ دیافراگمی

پمپ‌های دیافراگمی را می‌توان بر اساس نوع محرک به گروه‌های مختلف تقسیم کرد.

مهم‌ترین انواع عبارت‌اند از:

• پمپ دیافراگمی بادی
• پمپ دیافراگمی مکانیکی
• پمپ دیافراگمی الکتریکی
• پمپ دیافراگمی هیدرولیکی
• Metering Diaphragm Pump



پمپ دیافراگمی بادی AODD

این مدل با هوای فشرده کار می‌کند و یکی از رایج‌ترین پمپ‌های انتقال مواد شیمیایی و صنعتی است.

مزایا

• عدم نیاز مستقیم به الکتروموتور روی خود پمپ
• قابلیت انتقال طیف گسترده‌ای از سیالات با انتخاب متریال مناسب
• امکان Self-Priming در بسیاری از مدل‌ها
• قابلیت تحمل برخی ذرات جامد
• کنترل ساده دبی با تنظیم هوای ورودی
• امکان Stall شدن در برابر بسته شدن خروجی در بسیاری از طراحی‌ها بدون افزایش نامحدود فشار، مشروط به محدودیت فشار هوای ورودی و مشخصات سازنده



پمپ دیافراگمی مکانیکی

در این نوع، دیافراگم توسط مکانیزم مکانیکی متصل به موتور حرکت می‌کند.

این طراحی در برخی پمپ‌های تزریق و انتقال مورد استفاده قرار می‌گیرد.



پمپ دیافراگمی هیدرولیکی

در این طراحی، نیروی محرک از طریق یک سیال هیدرولیکی به دیافراگم منتقل می‌شود.

این مدل در برخی Metering Pumpهای صنعتی و سرویس‌های فشار بالاتر کاربرد دارد.



پمپ دیافراگمی الکتریکی

برخی پمپ‌های دیافراگمی توسط الکتروموتور و مکانیزم مکانیکی به حرکت درمی‌آیند.

این پمپ‌ها در کاربردهایی که هوای فشرده در دسترس نیست یا مصرف انرژی اهمیت زیادی دارد، می‌توانند مورد بررسی قرار گیرند.



تفاوت پمپ دیافراگمی و دوزینگ پمپ

این دو عبارت مترادف نیستند.

Diaphragm Pump به مکانیزم پمپاژ اشاره می‌کند.

اما Dosing Pump یا Metering Pump به کاربرد پمپ برای تزریق دقیق و کنترل‌شده سیال اشاره دارد.

بنابراین یک دوزینگ پمپ می‌تواند دیافراگمی باشد، اما هر پمپ دیافراگمی الزاماً دوزینگ پمپ نیست.

برای مثال AODD Pump معمولاً برای انتقال سیال استفاده می‌شود و دقت Metering Pump را ندارد.



پمپ دیافراگمی Self-Priming چیست؟

یکی از مزایای مهم بسیاری از پمپ‌های AODD، قابلیت Self-Priming است.

یعنی پمپ می‌تواند در شرایط مشخص، بدون پر بودن کامل خط مکش، هوا را تخلیه کرده و سیال را به سمت خود بکشد.

مقدار Suction Lift واقعی به موارد زیر بستگی دارد:

• سایز پمپ
• طراحی
• ویسکوزیته سیال
• سرعت کار
• Dry یا Wet بودن مکش
• شرایط لوله‌کشی

بنابراین مقدار دقیق باید از دیتاشیت سازنده بررسی شود.



Dry Running در پمپ دیافراگمی

بسیاری از AODD Pumpها می‌توانند برای مدت مشخص بدون سیال کار کنند و نسبت به بسیاری از پمپ‌ها تحمل Dry Running بیشتری دارند.

با این حال، نباید فرض کرد کارکرد خشک نامحدود برای تمام مدل‌ها مجاز است.

Dry Running می‌تواند عمر دیافراگم، Valveها و سایر قطعات را تحت تأثیر قرار دهد و محدودیت سازنده باید بررسی شود.



پمپ دیافراگمی برای مواد شیمیایی

یکی از مهم‌ترین کاربردهای AODD انتقال مواد شیمیایی است.

با انتخاب متریال صحیح می‌توان از این پمپ برای بسیاری از:

• اسیدها
• بازها
• حلال‌ها
• مواد شیمیایی خورنده
• مواد شوینده

استفاده کرد.

اما انتخاب پمپ صرفاً بر اساس عبارت «ضد اسید» کافی نیست.

باید نوع ماده، غلظت، دما و متریال تمام قسمت‌های در تماس با سیال بررسی شوند.



متریال بدنه پمپ دیافراگمی

بسته به کاربرد، بدنه پمپ می‌تواند از متریال‌هایی مانند:

• Polypropylene
• PVDF
• Aluminum
• Stainless Steel
• Cast Iron

ساخته شود.

هرکدام برای شرایط خاصی مناسب هستند.



پمپ دیافراگمی پلی پروپیلن

مدل‌های PP در انتقال بسیاری از مواد شیمیایی کاربرد دارند.

مزایای آن‌ها می‌تواند شامل:

• مقاومت شیمیایی مناسب برای بسیاری از مواد
• وزن کم
• عدم زنگ‌زدگی

باشد.

سازگاری دقیق PP با سیال باید از جدول سازگاری شیمیایی بررسی شود.



پمپ دیافراگمی PVDF

PVDF مقاومت شیمیایی بالایی در برابر بسیاری از مواد خورنده دارد.

این متریال برای برخی اسیدها و مواد شیمیایی سخت‌تر مورد استفاده قرار می‌گیرد.

قیمت مدل‌های PVDF معمولاً از PP بیشتر است.



پمپ دیافراگمی استیل

Stainless Steel AODD Pump در صنایع مختلف برای سیالاتی که نیاز به:

• مقاومت مکانیکی
• سازگاری شیمیایی مناسب
• شرایط بهداشتی در طراحی‌های مخصوص

دارند استفاده می‌شود.



پمپ دیافراگمی آلومینیومی

مدل‌های آلومینیومی در بسیاری از کاربردهای صنعتی عمومی و انتقال برخی روغن‌ها، رنگ‌ها و حلال‌ها مورد استفاده قرار می‌گیرند.

اما سازگاری شیمیایی آلومینیوم با سیال باید حتماً بررسی شود.



پمپ دیافراگمی برای سیالات ویسکوز

AODD Pump می‌تواند بسیاری از سیالات ویسکوز را منتقل کند.

با افزایش ویسکوزیته:

• ظرفیت واقعی کاهش پیدا می‌کند.
• افت فشار مکش افزایش می‌یابد.
• سرعت پمپ ممکن است نیاز به کاهش داشته باشد.
• قطر لوله مکش اهمیت بیشتری پیدا می‌کند.

بنابراین ظرفیت درج‌شده برای آب نباید مستقیماً برای یک ماده بسیار غلیظ در نظر گرفته شود.



پمپ دیافراگمی برای مواد دارای ذرات جامد

یکی دیگر از مزایای برخی AODD Pumpها امکان انتقال سیالات دارای ذرات جامد است.

حداکثر اندازه ذره قابل عبور به:

• سایز پمپ
• طراحی Ball Valve
• مسیر داخلی
• نوع Seat

وابسته است.

این مقدار باید از مشخصات سازنده بررسی شود.



مهم‌ترین مزایای پمپ دیافراگمی

مزایای اصلی AODD Pump عبارت‌اند از:

• قابلیت Self-Priming
• قابلیت انتقال سیالات ویسکوز
• قابلیت انتقال برخی مواد دارای ذرات
• مناسب برای بسیاری از مواد شیمیایی
• کنترل نسبتاً ساده دبی
• تحمل مناسب Dry Running در بسیاری از مدل‌ها
• ساختار نسبتاً ساده
• عدم نیاز به Mechanical Seal دوار در بسیاری از طراحی‌ها



محدودیت‌های پمپ دیافراگمی

در کنار مزایا، محدودیت‌هایی نیز وجود دارد:

• مصرف هوای فشرده در مدل AODD
• راندمان انرژی پایین‌تر نسبت به برخی گزینه‌های الکتریکی
• جریان پالسی
• ایجاد صدا در سیستم تخلیه هوا
• نیاز به هوای تمیز و مناسب
• فرسودگی دوره‌ای دیافراگم
• حساسیت Check Valve به برخی ذرات یا آلودگی‌ها



کاربردهای پمپ دیافراگمی

این پمپ‌ها در صنایع مختلف استفاده می‌شوند:

• صنایع شیمیایی
• نفت و گاز
• پتروشیمی
• رنگ و رزین
• چاپ و جوهر
• آب و فاضلاب
• معدن
• صنایع غذایی
• دارویی
• انتقال روغن
• انتقال حلال
• انتقال اسید و باز
• انتقال Slurry



پارامترهای اولیه انتخاب پمپ دیافراگمی

برای انتخاب صحیح باید حداقل موارد زیر مشخص شوند:

• دبی موردنیاز
• فشار خروجی
• نوع سیال
• غلظت ماده شیمیایی
• ویسکوزیته
• دما
• چگالی
• وجود ذرات جامد
• اندازه ذرات
• ارتفاع مکش
• متریال بدنه
• متریال دیافراگم
• فشار هوای موجود
• کیفیت هوای فشرده

انتخاب صرفاً بر اساس سایز ورودی و خروجی پمپ روش مناسبی نیست.



نحوه انتخاب پمپ دیافراگمی

برای انتخاب صحیح پمپ دیافراگمی، تنها دانستن سایز ورودی و خروجی یا حداکثر دبی پمپ کافی نیست.

یک AODD Pump باید بر اساس شرایط واقعی فرآیند انتخاب شود.

مهم‌ترین اطلاعات موردنیاز عبارت‌اند از:

• دبی موردنیاز
• فشار خروجی
• فشار هوای موجود
• نوع سیال
• ویسکوزیته
• دمای سیال
• چگالی
• خورندگی
• وجود ذرات جامد
• اندازه ذرات
• ارتفاع مکش
• طول خط
• متریال بدنه
• متریال دیافراگم
• نوع Ball و Seat



فشار پمپ دیافراگمی

در پمپ دیافراگمی بادی، هوای فشرده نیروی لازم برای حرکت دیافراگم‌ها را ایجاد می‌کند.

در بسیاری از AODD Pumpهای متداول، نسبت فشار هوا به فشار سیال تقریباً 1:1 است.

یعنی اگر فشار هوای ورودی 6 بار باشد، فشار خروجی سیال نمی‌تواند به‌طور عملی از محدوده فشار متناظر طراحی پمپ فراتر رود.

حداکثر فشار مجاز همیشه باید از دیتاشیت سازنده بررسی شود.



آیا افزایش فشار هوا باعث افزایش دبی می‌شود؟

افزایش فشار یا ظرفیت هوای ورودی می‌تواند سرعت سیکل پمپ و در نتیجه دبی را افزایش دهد، اما رابطه کاملاً خطی و نامحدود نیست.

دبی واقعی به موارد زیر وابسته است:

• فشار خروجی
• ویسکوزیته
• سایز پمپ
• قطر لوله
• شرایط مکش
• ظرفیت سیستم هوای فشرده

به همین دلیل برای انتخاب دقیق باید Performance Curve سازنده بررسی شود.



منحنی عملکرد پمپ دیافراگمی

Performance Curve یکی از مهم‌ترین ابزارهای انتخاب AODD Pump است.

روی منحنی معمولاً اطلاعاتی مانند:

• Flow Rate
• Discharge Pressure
• Air Inlet Pressure
• Air Consumption

نمایش داده می‌شود.

برای انتخاب پمپ باید نقطه کاری موردنظر روی منحنی قرار گیرد.

انتخاب پمپ صرفاً بر اساس Maximum Flow می‌تواند باعث عملکرد نامناسب و مصرف زیاد هوا شود.



مصرف هوای پمپ دیافراگمی

یکی از مهم‌ترین هزینه‌های بهره‌برداری AODD Pump، مصرف هوای فشرده است.

Air Consumption معمولاً با واحدهایی مانند:

• SCFM
• Nm³/h

بیان می‌شود.

مصرف هوا به:

• سرعت پمپ
• فشار هوای ورودی
• فشار خروجی
• سایز پمپ

وابسته است.



چرا مصرف هوای فشرده مهم است؟

تولید هوای فشرده یکی از فرآیندهای نسبتاً پرمصرف انرژی در کارخانه است.

اگر پمپ بزرگ‌تر از نیاز انتخاب شود یا دائماً با سرعت بسیار بالا کار کند، هزینه انرژی افزایش پیدا می‌کند.

بنابراین انتخاب سایز صحیح پمپ می‌تواند هزینه عملیاتی را کاهش دهد.



کنترل دبی پمپ دیافراگمی

یکی از مزایای AODD Pump کنترل ساده ظرفیت است.

دبی را می‌توان با کنترل:

• فشار هوا
• دبی هوای ورودی
• Back Pressure سیستم

تغییر داد.

استفاده از Air Regulator یکی از روش‌های رایج کنترل شرایط هوای ورودی است.



Air Filter Regulator چیست؟

هوای فشرده ورودی بهتر است شرایط مناسبی داشته باشد.

برای این منظور معمولاً از تجهیزات آماده‌سازی هوا استفاده می‌شود.

دو جزء مهم عبارت‌اند از:

Air Filter

برای حذف بخشی از ذرات و آلودگی‌های هوای فشرده.

Air Regulator

برای تنظیم فشار هوای ورودی.

در برخی سیستم‌ها از مجموعه FRL استفاده می‌شود، اما نیاز به Lubricator باید طبق دستور سازنده پمپ بررسی شود؛ بسیاری از Air Valveهای مدرن برای کارکرد بدون روغن‌کاری خارجی طراحی شده‌اند.



فشار هوای ورودی پمپ

نباید فشار هوای ورودی بیشتر از Maximum Air Pressure اعلام‌شده توسط سازنده باشد.

فشار بیش از حد می‌تواند:

• عمر دیافراگم را کاهش دهد.
• سرعت سیکل را بیش از حد افزایش دهد.
• باعث آسیب Air Valve شود.
• مصرف هوا را بالا ببرد.



Pulsation در پمپ دیافراگمی

به دلیل حرکت رفت و برگشتی دیافراگم‌ها، خروجی AODD کاملاً یکنواخت نیست.

جریان به‌صورت پالسی ایجاد می‌شود که به آن Pulsation گفته می‌شود.

این پالس‌ها در برخی فرآیندها می‌توانند باعث:

• لرزش لوله
• نوسان فشار
• اختلال در ابزار دقیق
• کاهش دقت فرآیند

شوند.



Pulsation Dampener چیست؟

Pulsation Dampener تجهیزی است که برای کاهش نوسانات فشار و جریان در خروجی پمپ استفاده می‌شود.

این تجهیز می‌تواند:

• جریان را یکنواخت‌تر کند.
• لرزش لوله‌کشی را کاهش دهد.
• از تجهیزات پایین‌دست محافظت کند.
• عملکرد ابزار دقیق را پایدارتر کند.



آیا همیشه Pulsation Dampener لازم است؟

خیر.

نیاز به آن به شرایط فرآیند بستگی دارد.

در خطوط کوتاه و کاربردهای ساده ممکن است ضرورتی نداشته باشد.

اما در سیستم‌های:

• دارای Flow Meter حساس
• دارای Control Valve
• خطوط طولانی
• فرآیندهای نیازمند جریان یکنواخت

استفاده از آن می‌تواند مفید باشد.



Surge Suppressor چیست؟

اصطلاح Surge Suppressor نیز برای تجهیزاتی استفاده می‌شود که نوسانات فشار ناشی از عملکرد پمپ را کاهش می‌دهند.

در کاربردهای AODD، این تجهیز ممکن است عملکردی مشابه Pulsation Dampener داشته باشد.



انتخاب متریال دیافراگم

یکی از مهم‌ترین مراحل انتخاب پمپ، تعیین جنس دیافراگم است.

متریال باید از نظر:

• سازگاری شیمیایی
• دما
• انعطاف‌پذیری
• مقاومت سایشی
• عمر خستگی

بررسی شود.



دیافراگم PTFE

PTFE یا تفلون مقاومت شیمیایی بسیار خوبی در برابر طیف گسترده‌ای از مواد دارد.

به همین دلیل برای بسیاری از:

• اسیدها
• بازها
• حلال‌ها
• مواد خورنده

استفاده می‌شود.

مزایا

• مقاومت شیمیایی بالا
• مناسب برای بسیاری از مواد خورنده
• محدوده کاربرد گسترده

محدودیت‌ها

• انعطاف‌پذیری کمتر نسبت به برخی Elastomerها
• رفتار خستگی متفاوت
• قیمت بالاتر در برخی طراحی‌ها

در بسیاری از پمپ‌ها PTFE همراه با یک Backup Diaphragm استفاده می‌شود.



دیافراگم Santoprene

Santoprene نوعی Thermoplastic Elastomer است که در بسیاری از AODD Pumpها استفاده می‌شود.

مزایای آن می‌تواند شامل:

• عمر Flex مناسب
• مقاومت سایشی خوب
• مناسب برای برخی سیالات صنعتی

باشد.

اما سازگاری شیمیایی باید برای ماده موردنظر بررسی شود.



دیافراگم Buna-N

Buna-N یا NBR در برابر بسیاری از:

• روغن‌ها
• سوخت‌ها
• سیالات هیدروکربنی

مقاومت مناسبی دارد.

اما برای همه اسیدها، حلال‌ها یا مواد شیمیایی مناسب نیست.



دیافراگم EPDM

EPDM برای برخی:

• آب‌ها
• محلول‌های آبی
• اسیدها و بازهای مشخص

مناسب است.

اما در برابر بسیاری از روغن‌ها و هیدروکربن‌ها انتخاب مناسبی نیست.



انتخاب Ball و Seat

فقط دیافراگم با سیال تماس ندارد.

Ball و Valve Seat نیز باید از متریال سازگار انتخاب شوند.

متریال‌های رایج Ball شامل:

• PTFE
• Santoprene
• Buna-N
• Stainless Steel

هستند.



انتخاب پمپ دیافراگمی برای اسید

عبارت «پمپ ضد اسید» به‌تنهایی برای انتخاب کافی نیست.

برای مثال باید مشخص شود:

• چه اسیدی؟
• با چه غلظتی؟
• در چه دمایی؟
• با چه دبی؟
• در چه فشاری؟

پس از آن سازگاری:

• Body
• Diaphragm
• Ball
• Seat
• O-Ring

بررسی می‌شود.



پمپ دیافراگمی برای اسید سولفوریک

برای انتقال اسید سولفوریک، انتخاب متریال به غلظت و دما وابستگی زیادی دارد.

ممکن است متریالی که برای یک غلظت مناسب است، در غلظت یا دمای دیگر انتخاب مناسبی نباشد.

بنابراین استفاده از جدول Chemical Compatibility سازنده ضروری است.



پمپ دیافراگمی برای اسید کلریدریک

HCl نیز ماده‌ای خورنده است و باید متریال تمام اجزای Wetted Parts بررسی شود.

در برخی شرایط، بدنه‌های پلیمری مانند PP یا PVDF همراه با دیافراگم مناسب استفاده می‌شوند، اما انتخاب دقیق باید بر اساس غلظت و دما انجام شود.



پمپ دیافراگمی برای حلال

برای حلال‌ها علاوه بر مقاومت شیمیایی، مسائل ایمنی نیز اهمیت دارند.

در محیط‌های دارای بخارات قابل اشتعال باید مواردی مانند:

• Grounding
• Static Electricity
• Ventilation
• Area Classification

بررسی شوند.



پمپ دیافراگمی فلزی یا پلاستیکی؟

انتخاب بین Metal و Plastic Body به نوع سیال و شرایط محیطی بستگی دارد.

بدنه پلاستیکی

مانند:

• PP
• PVDF

برای بسیاری از مواد خورنده مناسب است.

بدنه فلزی

مانند:

• Aluminum
• Stainless Steel
• Cast Iron

برای کاربردهایی که مقاومت مکانیکی بالاتر نیاز است، مورد استفاده قرار می‌گیرد.



پمپ دیافراگمی برای رنگ و رزین

AODD Pump در صنایع رنگ و رزین بسیار رایج است.

این پمپ می‌تواند برای انتقال:

• رنگ
• رزین
• جوهر
• چسب
• پوشش‌های صنعتی

استفاده شود.

در انتخاب باید ویسکوزیته و سازگاری متریال بررسی شوند.



پمپ دیافراگمی برای مواد ویسکوز

هرچه ویسکوزیته افزایش پیدا کند، افت فشار خط مکش بیشتر می‌شود.

برای مواد غلیظ بهتر است:

• پمپ نزدیک مخزن نصب شود.
• خط مکش کوتاه باشد.
• قطر لوله مناسب انتخاب شود.
• تعداد اتصالات کاهش یابد.
• سرعت پمپ کنترل شود.



Flooded Suction چیست؟

در شرایط Flooded Suction سطح مایع بالاتر از ورودی پمپ قرار دارد و سیال تحت هد مثبت به سمت پمپ حرکت می‌کند.

این شرایط برای سیالات ویسکوز می‌تواند عملکرد مکش را بهبود دهد.



Suction Lift چیست؟

اگر پمپ بالاتر از سطح سیال نصب شده باشد، باید سیال را از ارتفاع پایین‌تر مکش کند.

به این شرایط Suction Lift گفته می‌شود.

مقدار مجاز به:

• طراحی پمپ
• ویسکوزیته
• سرعت
• شرایط Wet/Dry Priming

بستگی دارد.



پمپ دیافراگمی برای Slurry

AODD Pump در بسیاری از کاربردهای Slurry استفاده می‌شود.

مزایا:

• قابلیت عبور ذرات
• عدم وجود Mechanical Seal دوار
• سرعت پایین‌تر در برخی کاربردها
• ساختار مقاوم

اما برای مواد ساینده باید متریال دیافراگم، Ball و Seat با دقت انتخاب شوند.



پمپ دیافراگمی برای مواد غذایی

مدل‌های Hygienic AODD برای برخی فرآیندهای غذایی طراحی می‌شوند.

ویژگی‌های موردنیاز ممکن است شامل:

• Stainless Steel
• سطح داخلی مناسب
• اتصالات Sanitary
• Elastomerهای Food Grade
• قابلیت Cleaning

باشد.



آیا AODD برای دوزینگ دقیق مناسب است؟

پمپ دیافراگمی بادی معمولی برای Metering دقیق طراحی نشده است.

اگر تزریق مقدار دقیق ماده شیمیایی موردنظر باشد، معمولاً Metering/Dosing Pump انتخاب مناسب‌تری است.

AODD بیشتر برای انتقال سیال مورد استفاده قرار می‌گیرد.



Air Exhaust در پمپ دیافراگمی

هوای استفاده‌شده پس از حرکت دیافراگم از Exhaust خارج می‌شود.

خروج سریع هوا می‌تواند صدا ایجاد کند.

برای کاهش صدا معمولاً از:

Muffler / Silencer

استفاده می‌شود.



یخ‌زدگی پمپ دیافراگمی

یکی از مشکلات احتمالی AODD، ایجاد یخ در مسیر تخلیه هوا است.

هنگام انبساط هوای فشرده، دما کاهش پیدا می‌کند.

اگر هوای ورودی رطوبت زیادی داشته باشد، ممکن است رطوبت یخ زده و عملکرد Air Valve مختل شود.



راه‌های کاهش یخ‌زدگی

بسته به شرایط سیستم می‌توان:

• رطوبت هوای فشرده را کاهش داد.
• از Air Dryer مناسب استفاده کرد.
• Muffler را بررسی کرد.
• فشار و دبی هوای ورودی را بهینه کرد.
• از Overspeed پمپ جلوگیری کرد.



Deadhead در پمپ دیافراگمی چیست؟

در بسیاری از AODD Pumpها اگر شیر خروجی بسته شود، پمپ با رسیدن فشار سیال به تعادل با فشار محرک متوقف یا Stall می‌شود.

این ویژگی یکی از تفاوت‌های مهم آن با بسیاری از Positive Displacement Pumpهای مکانیکی است.

با این حال، فشار هوای ورودی نباید از Maximum Working Pressure پمپ یا سیستم بیشتر باشد و الزامات حفاظتی سازنده باید رعایت شوند.



تفاوت پمپ دیافراگمی با سایر پمپ‌های صنعتی

انتخاب پمپ صنعتی باید بر اساس مشخصات فرآیند انجام شود. پمپ دیافراگمی در برخی کاربردها مزایای قابل‌توجهی دارد، اما برای تمام سرویس‌ها بهترین انتخاب نیست.

برای انتخاب صحیح، بهتر است AODD Pump با پمپ‌های سانتریفیوژ، لوب، دنده‌ای و پریستالتیک مقایسه شود.



تفاوت پمپ دیافراگمی و پمپ سانتریفیوژ

پمپ سانتریفیوژ و پمپ دیافراگمی از دو مکانیزم متفاوت استفاده می‌کنند.

پمپ دیافراگمی

• Positive Displacement Pump
• مناسب برای بسیاری از سیالات ویسکوز
• قابلیت انتقال برخی ذرات جامد
• Self-Priming در بسیاری از مدل‌های AODD
• تحمل Dry Running در بسیاری از مدل‌ها
• مناسب برای بسیاری از مواد خورنده با انتخاب متریال صحیح
• جریان پالسی

پمپ سانتریفیوژ

• Dynamic Pump
• مناسب برای دبی‌های بالا
• مناسب‌تر برای بسیاری از سیالات کم‌ویسکوز
• جریان نسبتاً یکنواخت
• راندمان انرژی مناسب در نقطه کاری صحیح
• معمولاً نیازمند شرایط مکش دقیق‌تر

برای انتقال حجم بالای آب، معمولاً پمپ سانتریفیوژ انتخاب منطقی‌تری است؛ اما برای یک ماده شیمیایی خورنده، ویسکوز یا حاوی ذرات، AODD می‌تواند گزینه مناسبی برای بررسی باشد.



تفاوت پمپ دیافراگمی و لوب پمپ

هر دو پمپ در گروه Positive Displacement قرار می‌گیرند، اما عملکرد آن‌ها متفاوت است.

پمپ دیافراگمی

• حرکت رفت و برگشتی
• جریان پالسی‌تر
• AODD با هوای فشرده کار می‌کند.
• قابلیت انتقال برخی Slurryها
• فاقد Mechanical Seal دوار در بسیاری از طراحی‌ها

لوب پمپ

• حرکت دورانی
• جریان نرم‌تر
• مناسب سیالات ویسکوز
• مناسب فرآیندهای Hygienic
• قابلیت انتقال برخی محصولات حساس به Shear

در صنایع غذایی و دارویی که حفظ ساختار محصول اهمیت زیادی دارد، لوب پمپ می‌تواند انتخاب مناسبی باشد؛ در حالی که برای انتقال مواد شیمیایی یا Slurry، AODD مزایای خاص خود را دارد.



تفاوت پمپ دیافراگمی و پمپ دنده‌ای

Gear Pump نیز یک Positive Displacement Pump است.

پمپ دنده‌ای معمولاً برای:

• روغن
• سوخت
• رزین
• سیالات روانکار
• برخی سیالات ویسکوز

کاربرد دارد.

AODD برای طیف گسترده‌تری از مواد دارای ذرات یا مواد خورنده، بسته به متریال، قابل بررسی است.

Gear Pump معمولاً جریان یکنواخت‌تری ایجاد می‌کند، اما وجود قطعات دوار و Clearanceهای داخلی، آن را برای بعضی Slurryها نامناسب می‌کند.



تفاوت پمپ دیافراگمی و پریستالتیک

Peristaltic Pump با فشردن یک Hose یا Tube سیال را منتقل می‌کند.

در این پمپ سیال فقط با سطح داخلی شیلنگ تماس دارد.

مزایای Peristaltic Pump:

• جداسازی کامل سیال از مکانیزم پمپ
• مناسب برای برخی مواد بسیار ساینده
• قابلیت Metering در برخی طراحی‌ها
• امکان Dry Running در بسیاری از مدل‌ها

AODD معمولاً برای کاربردهای عمومی‌تر انتقال مواد شیمیایی، رنگ، Slurry و سیالات صنعتی مورد استفاده قرار می‌گیرد.



نصب پمپ دیافراگمی

نصب صحیح AODD تأثیر زیادی بر ظرفیت، مصرف هوا و عمر دیافراگم دارد.

نکات اصلی:

• پمپ روی سطح مناسب نصب شود.
• خط مکش کوتاه باشد.
• قطر لوله مناسب انتخاب شود.
• تنش لوله به پمپ منتقل نشود.
• هوای فشرده مناسب تأمین شود.
• فشار هوا کنترل شود.
• مسیر Exhaust مسدود نباشد.
• Grounding در سرویس‌های لازم انجام شود.



نصب در حالت Flooded Suction

در این حالت، سطح سیال بالاتر از ورودی پمپ قرار دارد.

این روش برای:

• سیالات ویسکوز
• مواد با مکش دشوار
• افزایش ظرفیت پمپ

می‌تواند مناسب باشد.

اما فشار ورودی نباید از محدودیت‌های طراحی پمپ بیشتر شود.



نصب در حالت Suction Lift

AODD می‌تواند در بسیاری از کاربردها بالاتر از سطح سیال نصب شود.

در این حالت باید:

• ارتفاع مکش بررسی شود.
• خط مکش کاملاً آب‌بندی باشد.
• قطر لوله مناسب باشد.
• تعداد زانویی‌ها کم شود.
• ویسکوزیته لحاظ شود.

حتی یک نشتی کوچک هوا می‌تواند ظرفیت مکش را کاهش دهد.



قطر لوله مکش

یکی از اشتباهات رایج، انتخاب لوله فقط بر اساس سایز اتصال پمپ است.

در مواد ویسکوز ممکن است برای کاهش افت فشار به لوله بزرگ‌تری نیاز باشد.

قطر نامناسب می‌تواند باعث:

• کاهش دبی
• افت فشار مکش
• افزایش سرعت سیکل
• کاهش راندمان

شود.



استفاده از شیلنگ انعطاف‌پذیر

AODD به دلیل عملکرد پالسی می‌تواند ارتعاش ایجاد کند.

در برخی نصب‌ها از Flexible Hose مناسب برای کاهش انتقال ارتعاش به لوله‌کشی استفاده می‌شود.

شیلنگ باید با:

• فشار
• دما
• ماده شیمیایی

سازگار باشد.



Grounding پمپ دیافراگمی

هنگام انتقال برخی سیالات قابل اشتعال، حرکت سیال و عملکرد پمپ می‌تواند خطر تجمع الکتریسیته ساکن ایجاد کند.

در چنین کاربردهایی باید الزامات:

• Grounding
• Bonding
• Area Classification
• تجهیزات مناسب محیط خطرناک

رعایت شوند.

این موضوع به‌خصوص برای حلال‌ها و مواد قابل اشتعال اهمیت دارد.



آیا پمپ پلاستیکی را می‌توان Ground کرد؟

همه بدنه‌های پلاستیکی رسانای الکتریکی نیستند.

برای محیط‌های دارای خطر الکتریسیته ساکن ممکن است به مدل‌های Conductive یا طراحی مخصوص نیاز باشد.

انتخاب باید مطابق دستور سازنده و الزامات ایمنی سایت انجام شود.



مشکلات رایج پمپ دیافراگمی

مهم‌ترین مشکلات AODD عبارت‌اند از:

• پمپ کار نمی‌کند.
• دبی کم شده است.
• پمپ کند کار می‌کند.
• پمپ بسیار سریع کار می‌کند.
• هوا از Exhaust نشت می‌کند.
• سیال از Exhaust خارج می‌شود.
• پمپ یخ می‌زند.
• پمپ صدا یا ارتعاش زیادی دارد.
• دیافراگم مرتب خراب می‌شود.



چرا پمپ دیافراگمی کار نمی‌کند؟

اگر هوای فشرده وارد پمپ می‌شود اما پمپ حرکت نمی‌کند، موارد زیر باید بررسی شوند:

• فشار هوای ناکافی
• گرفتگی Air Filter
• خرابی Air Valve
• یخ‌زدگی Exhaust
• گیر کردن Ball
• انسداد خط سیال
• خرابی دیافراگم



چرا پمپ دیافراگمی دبی ندارد؟

اگر پمپ Cycle می‌زند اما سیال منتقل نمی‌شود، دلایل احتمالی عبارت‌اند از:

• خط مکش خالی است.
• نشتی هوا در مکش وجود دارد.
• Ball روی Seat به‌درستی نمی‌نشیند.
• مسیر مکش مسدود است.
• ارتفاع مکش زیاد است.
• ویسکوزیته بیش از حد بالاست.
• جهت Manifold یا نصب Check Valve مشکل دارد.



علت کاهش دبی پمپ دیافراگمی

کاهش ظرفیت می‌تواند ناشی از:

• فشار هوای پایین
• هوای ناکافی
• گرفتگی فیلتر
• ویسکوزیته بالا
• فشار خروجی بالا
• سایش Ball و Seat
• گرفتگی مسیر سیال
• یخ‌زدگی Muffler

باشد.



چرا پمپ خیلی سریع کار می‌کند؟

Cycle Rate بسیار بالا همیشه به معنی دبی زیاد نیست.

ممکن است:

• مخزن خالی شده باشد.
• هوا وارد خط مکش شود.
• سیال به پمپ نرسد.
• خط مکش محدود شده باشد.

در این حالت پمپ ممکن است با سرعت زیاد Dry Cycle کند.



علت خروج سیال از Exhaust

این علامت بسیار مهم است.

اگر سیال فرآیندی از Air Exhaust خارج شود، یکی از دلایل جدی می‌تواند پارگی دیافراگم باشد.

در این شرایط پمپ باید طبق روش ایمن از سرویس خارج و بررسی شود؛ خصوصاً اگر سیال خورنده، سمی یا قابل اشتعال باشد.



خرابی دیافراگم

دیافراگم یک قطعه مصرفی است و عمر آن به شرایط کار بستگی دارد.

عوامل کاهش عمر:

• فشار بیش از حد
• Cycle Rate بالا
• متریال نامناسب
• دمای بالا
• مواد شیمیایی ناسازگار
• ذرات ساینده
• نصب نادرست



چرا دیافراگم زود پاره می‌شود؟

اگر دیافراگم به‌طور مکرر خراب می‌شود، صرفاً تعویض آن کافی نیست.

باید Root Cause بررسی شود.

موارد مهم:

• Chemical Attack
• Overpressure
• Excessive Cycling
• Abrasion
• Temperature
• نصب اشتباه دیافراگم
• شرایط نامناسب مکش



خرابی Ball و Seat

Ball و Seat نیز قطعات مصرفی هستند.

سایش آن‌ها باعث می‌شود Check Valve به‌خوبی آب‌بندی نشود.

نتیجه می‌تواند:

• کاهش دبی
• کاهش Suction Lift
• برگشت سیال
• کاهش راندمان

باشد.



یخ‌زدگی Muffler

هوای خروجی AODD هنگام انبساط سرد می‌شود.

اگر هوای فشرده رطوبت زیادی داشته باشد، یخ می‌تواند در Muffler تشکیل شود.

علائم:

• کاهش سرعت
• توقف ناگهانی
• افت دبی
• یخ روی Exhaust



جلوگیری از یخ‌زدگی

راهکارهای قابل بررسی:

• استفاده از هوای خشک‌تر
• نصب Air Dryer مناسب
• بررسی Muffler
• کاهش Cycle Rate غیرضروری
• جلوگیری از Oversizing یا کارکرد نامناسب
• رعایت توصیه سازنده



علت صدای زیاد AODD

بخش مهمی از صدای AODD از تخلیه هوای فشرده ایجاد می‌شود.

استفاده از Muffler مناسب می‌تواند صدا را کاهش دهد.

سایر دلایل صدای غیرعادی:

• Ball Chatter
• Pulsation
• نصب نامناسب
• فشار هوای زیاد
• Cycle Rate بالا



نگهداری پمپ دیافراگمی

AODD ساختار نسبتاً ساده‌ای دارد، اما Maintenance مناسب عمر آن را افزایش می‌دهد.

موارد مهم:

• بررسی دیافراگم
• کنترل Ball و Seat
• بررسی Air Valve
• تمیز کردن Air Filter
• بررسی Muffler
• کنترل نشتی
• بررسی پیچ‌ها و اتصالات
• پایش مصرف هوا
• کنترل Cycle Rate



تعمیرات پیشگیرانه

فاصله سرویس باید بر اساس شرایط واقعی تعیین شود.

سیالات:

• ساینده
• خورنده
• دارای ذرات
• با دمای بالا

می‌توانند فاصله تعمیرات را کاهش دهند.

ثبت ساعات کارکرد و تعداد خرابی‌ها به تعیین برنامه Preventive Maintenance کمک می‌کند.



قطعات یدکی پمپ دیافراگمی

مهم‌ترین Spare Partها معمولاً شامل:

• Diaphragm
• Ball
• Seat
• O-Ring
• Air Valve Components
• Muffler

هستند.

برای پمپ‌های Critical بهتر است Repair Kit مناسب در انبار نگهداری شود.



تعمیر پمپ دیافراگمی

در هنگام تعمیر باید به ترتیب و جهت نصب قطعات توجه شود.

به‌خصوص:

• Diaphragm
• Ball
• Seat
• O-Ring
• Air Valve

باید مطابق Manual سازنده نصب شوند.

استفاده از قطعات ناسازگار می‌تواند عملکرد و ایمنی پمپ را تحت تأثیر قرار دهد.



چه زمانی پمپ دیافراگمی انتخاب مناسبی است؟

AODD می‌تواند انتخاب مناسبی باشد زمانی که:

• هوای فشرده در دسترس است.
• سیال خورنده است.
• سیال دارای ذرات است.
• Self-Priming اهمیت دارد.
• Dry Running احتمالی است.
• جریان پالسی قابل قبول است.
• قابلیت حمل یا نصب ساده اهمیت دارد.



چه زمانی AODD انتخاب مناسبی نیست؟

در برخی کاربردها گزینه‌های دیگر بهتر هستند.

برای مثال اگر:

• راندمان انرژی اولویت بسیار بالایی دارد.
• دبی بسیار بالا موردنیاز است.
• جریان کاملاً یکنواخت لازم است.
• Metering بسیار دقیق موردنیاز است.

باید گزینه‌هایی مانند پمپ سانتریفیوژ، لوب، اسکرو یا دوزینگ پمپ نیز بررسی شوند.



بخش چهارم و پایانی

کاربرد پمپ دیافراگمی در صنایع مختلف

پمپ دیافراگمی به دلیل ساختار جابجایی مثبت و تنوع بالای متریال، در طیف گسترده‌ای از صنایع مورد استفاده قرار می‌گیرد.

به‌خصوص پمپ دیافراگمی بادی یا AODD برای انتقال سیالات خورنده، ویسکوز، آلوده و حاوی ذرات جامد کاربرد زیادی دارد.

البته انتخاب پمپ باید بر اساس مشخصات دقیق سیال و شرایط فرآیند انجام شود.



پمپ دیافراگمی برای اسید

یکی از کاربردهای شناخته‌شده پمپ دیافراگمی، انتقال مواد اسیدی است.

برای انتخاب پمپ باید نوع اسید، غلظت و دمای آن مشخص باشد.

سپس سازگاری تمام قطعات در تماس با سیال از جمله:

• Body
• Diaphragm
• Ball
• Seat
• O-Ring

بررسی شود.

عبارت «پمپ ضد اسید» به‌تنهایی مشخصات کافی برای انتخاب پمپ نیست.



پمپ دیافراگمی برای مواد شیمیایی

در صنایع شیمیایی، AODD برای انتقال بسیاری از:

• اسیدها
• بازها
• حلال‌ها
• شوینده‌ها
• رزین‌ها
• مواد افزودنی
• محلول‌های فرآیندی

استفاده می‌شود.

مزیت مهم این پمپ، امکان انتخاب متریال‌های مختلف برای قسمت‌های Wetted است.



پمپ دیافراگمی برای حلال

در انتقال حلال‌های قابل اشتعال علاوه بر سازگاری شیمیایی باید خطر الکتریسیته ساکن نیز بررسی شود.

در چنین سرویس‌هایی ممکن است نیاز به:

• Grounding
• Bonding
• بدنه Conductive
• تهویه مناسب
• تجهیزات سازگار با Hazardous Area

وجود داشته باشد.



پمپ دیافراگمی رنگ و رزین

AODD Pump یکی از پمپ‌های متداول در صنایع رنگ و رزین است.

این پمپ می‌تواند برای انتقال:

• رنگ
• رزین
• جوهر
• پوشش‌های صنعتی
• چسب
• مواد افزودنی

استفاده شود.

در این کاربردها ویسکوزیته و قابلیت شست‌وشوی پمپ اهمیت زیادی دارند.



پمپ دیافراگمی برای روغن

بسته به نوع روغن و ویسکوزیته آن، پمپ دیافراگمی می‌تواند برای انتقال:

• روغن صنعتی
• روانکار
• روغن سوخته
• برخی سیالات هیدروکربنی

استفاده شود.

برای این کاربرد باید متریال دیافراگم و سایر اجزای Wetted با روغن سازگار باشند.



پمپ دیافراگمی در نفت و گاز

در صنایع نفت و گاز AODD می‌تواند در برخی سرویس‌های انتقال، تخلیه و جمع‌آوری سیالات استفاده شود.

نمونه کاربردها می‌تواند شامل:

• انتقال مواد شیمیایی
• تخلیه مخازن
• انتقال برخی روغن‌ها
• انتقال سیالات آلوده
• Drain و Sump

باشد.

در محیط‌های خطرناک، الزامات Area Classification و Grounding اهمیت ویژه‌ای دارند.



پمپ دیافراگمی در پتروشیمی

در واحدهای پتروشیمی می‌توان از AODD برای برخی کاربردهای:

• انتقال مواد شیمیایی
• تخلیه Drum
• انتقال حلال
• تخلیه مخزن
• جمع‌آوری سیالات فرآیندی

استفاده کرد.

نوع پمپ باید بر اساس مشخصات فرآیند و الزامات ایمنی پروژه انتخاب شود.



پمپ دیافراگمی در آب و فاضلاب

AODD در صنایع آب و فاضلاب برای انتقال برخی:

• Sludge
• پساب
• مواد شیمیایی
• دوغاب
• سیالات حاوی ذرات

کاربرد دارد.

توانایی برخی مدل‌ها در عبور ذرات جامد یکی از مزایای آن در این صنعت است.



پمپ دیافراگمی در معدن

در صنایع معدنی شرایط کاری می‌تواند بسیار سخت باشد.

AODD برای برخی کاربردهای:

• Slurry
• آب آلوده
• لجن
• مواد دارای ذرات
• تخلیه Pit

مورد استفاده قرار می‌گیرد.

در سرویس‌های ساینده، انتخاب جنس Ball، Seat و Diaphragm اهمیت زیادی دارد.



پمپ دیافراگمی صنایع غذایی

مدل‌های Hygienic AODD برای برخی فرآیندهای صنایع غذایی طراحی می‌شوند.

این مدل‌ها ممکن است دارای:

• بدنه Stainless Steel
• اتصالات Sanitary
• Elastomerهای مناسب تماس با مواد غذایی
• طراحی قابل شست‌وشو

باشند.

صرفاً استیل بودن بدنه به معنی Hygienic بودن پمپ نیست و طراحی کامل تجهیز باید بررسی شود.



پمپ دیافراگمی دارویی

در برخی کاربردهای دارویی نیز از پمپ‌های دیافراگمی با طراحی مناسب استفاده می‌شود.

در این صنعت مواردی مانند:

• قابلیت تمیزکاری
• متریال
• Surface Finish
• آلودگی محصول
• مستندات متریال

اهمیت بالایی دارند.



پمپ دیافراگمی تخلیه بشکه

یکی از کاربردهای AODD، انتقال سیال از:

• Drum
• IBC
• Tank

است.

Self-Priming بودن و امکان کنترل سرعت پمپ باعث شده این تجهیزات برای تخلیه ظروف مواد شیمیایی گزینه مناسبی باشند.



پمپ دیافراگمی قابل حمل

برخی AODD Pumpها به دلیل عدم نیاز به الکتروموتور مستقیم، می‌توانند به‌صورت Portable استفاده شوند.

این ویژگی برای:

• تعمیرات
• تخلیه اضطراری
• انتقال موقت
• تخلیه Pit

مفید است.



مزایای پمپ دیافراگمی

مهم‌ترین مزایای AODD عبارت‌اند از:

• Self-Priming در بسیاری از مدل‌ها
• قابلیت انتقال بسیاری از مواد شیمیایی
• امکان انتقال سیالات ویسکوز
• قابلیت عبور برخی ذرات جامد
• تحمل Dry Running در بسیاری از طراحی‌ها
• عدم وجود Mechanical Seal دوار
• کنترل ساده دبی
• امکان Stall در Deadhead در بسیاری از مدل‌ها
• تعمیرات نسبتاً ساده
• تنوع متریال



معایب پمپ دیافراگمی

مهم‌ترین محدودیت‌ها عبارت‌اند از:

• مصرف هوای فشرده
• راندمان انرژی پایین‌تر نسبت به برخی پمپ‌های الکتریکی
• Pulsation
• صدای Exhaust
• احتمال یخ‌زدگی مسیر خروجی هوا
• نیاز به تعویض دوره‌ای دیافراگم
• محدودیت دبی و فشار بر اساس مدل



قیمت پمپ دیافراگمی به چه عواملی بستگی دارد؟

قیمت AODD Pump تحت تأثیر موارد زیر است:

• برند
• سایز
• ظرفیت
• فشار کاری
• متریال بدنه
• متریال Diaphragm
• جنس Ball و Seat
• نوع اتصال
• طراحی Hygienic
• تجهیزات جانبی
• کشور سازنده

به همین دلیل مقایسه دو پمپ صرفاً بر اساس سایز اتصال روش مناسبی نیست.



نکات مهم خرید پمپ دیافراگمی

قبل از درخواست قیمت بهتر است این اطلاعات آماده باشند:

• نام دقیق سیال
• غلظت
• دما
• ویسکوزیته
• چگالی
• دبی موردنیاز
• فشار خروجی
• ارتفاع مکش
• وجود ذرات
• اندازه ذرات
• فشار هوای موجود
• متریال موردنیاز
• نوع اتصال
• شرایط محیط نصب

این اطلاعات انتخاب پمپ و تهیه پیشنهاد فنی دقیق‌تر را امکان‌پذیر می‌کنند.



سوالات متداول درباره پمپ دیافراگمی

پمپ دیافراگمی چیست؟

پمپ دیافراگمی نوعی Positive Displacement Pump است که با حرکت رفت و برگشتی دیافراگم، سیال را مکش و تخلیه می‌کند.



پمپ دیافراگمی بادی چیست؟

AODD یا Air Operated Double Diaphragm Pump نوعی پمپ دو دیافراگمی است که نیروی محرک آن توسط هوای فشرده تأمین می‌شود.



پمپ دیافراگمی برای چه موادی مناسب است؟

بسته به متریال، می‌تواند برای بسیاری از مواد شیمیایی، سیالات ویسکوز، رنگ، رزین، روغن، Slurry و سیالات حاوی ذرات استفاده شود.



آیا پمپ دیافراگمی ضد اسید است؟

برخی مدل‌ها برای اسیدها مناسب هستند، اما انتخاب باید بر اساس نوع اسید، غلظت، دما و سازگاری متریال انجام شود.



آیا پمپ دیافراگمی می‌تواند خشک کار کند؟

بسیاری از AODD Pumpها Dry Running را بهتر از بسیاری از انواع دیگر پمپ تحمل می‌کنند، اما محدودیت دقیق سازنده باید رعایت شود.



آیا پمپ دیافراگمی Self-Priming است؟

بسیاری از مدل‌های AODD قابلیت Self-Priming دارند. میزان Suction Lift به مدل و شرایط فرآیند بستگی دارد.



آیا پمپ دیافراگمی برق می‌خواهد؟

مدل AODD مستقیماً با هوای فشرده کار می‌کند، اما تولید هوای فشرده توسط کمپرسور به انرژی نیاز دارد. انواع الکتریکی دیافراگمی نیز وجود دارند.



علت پارگی دیافراگم چیست؟

ناسازگاری شیمیایی، دمای نامناسب، Cycle Rate بالا، فشار بیش از حد، سایش و نصب نادرست از عوامل احتمالی هستند.



PTFE بهتر است یا Santoprene؟

هیچ‌کدام به‌طور مطلق بهتر نیستند. PTFE مقاومت شیمیایی گسترده‌ای دارد، در حالی که Santoprene در برخی کاربردها Flex Life و مقاومت سایشی مناسبی ارائه می‌دهد. انتخاب به سیال و شرایط کار بستگی دارد.



آیا پمپ دیافراگمی برای دوزینگ مناسب است؟

AODD معمولی برای تزریق بسیار دقیق طراحی نشده است. برای این کاربرد معمولاً Metering/Dosing Pump مناسب‌تر است.



جمع‌بندی

پمپ دیافراگمی (Diaphragm Pump) نوعی پمپ جابجایی مثبت است که با حرکت رفت و برگشتی دیافراگم، سیال را منتقل می‌کند.

یکی از پرکاربردترین انواع آن پمپ دیافراگمی بادی یا AODD Pump است که با هوای فشرده کار می‌کند.

این پمپ‌ها برای انتقال بسیاری از:

• مواد شیمیایی
• سیالات خورنده
• رنگ و رزین
• سیالات ویسکوز
• Slurry
• مواد حاوی ذرات

مناسب هستند.

برای انتخاب صحیح باید علاوه بر دبی و فشار، سازگاری شیمیایی Body، Diaphragm، Ball و Seat با سیال بررسی شود.
