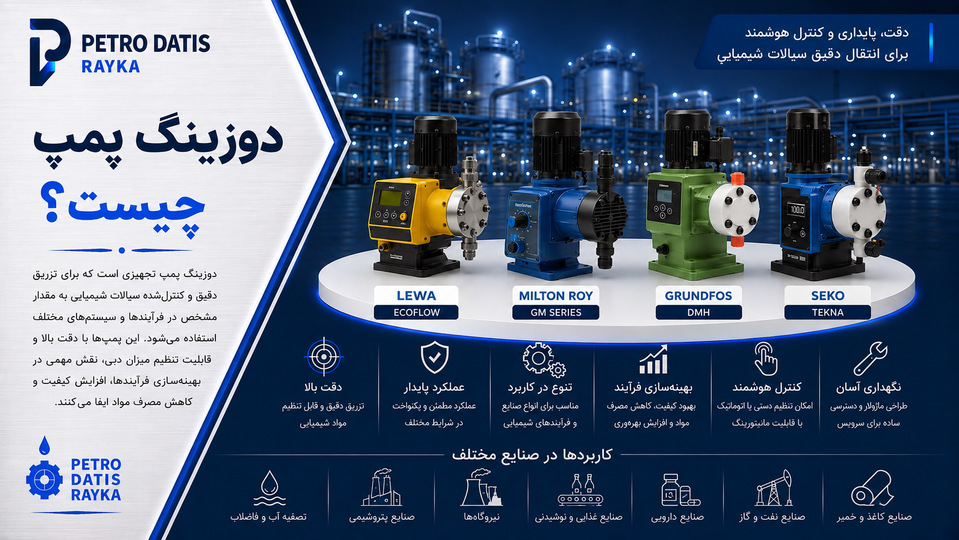

دوزینگ پمپ چیست؟ نحوه عملکرد، انواع، کاربرد و راهنمای انتخاب Metering Pump

در بسیاری از فرآیندهای صنعتی، تنها انتقال سیال کافی نیست و لازم است مقدار مشخص و دقیقی از یک ماده شیمیایی به سیستم تزریق شود. برای مثال، در تصفیه آب ممکن است مقدار مشخصی کلر، اسید، باز یا ماده ضد رسوب به جریان اصلی اضافه شود. در چنین کاربردهایی از تجهیزی به نام دوزینگ پمپ (Dosing Pump) استفاده می‌شود.

دوزینگ پمپ که با نام Metering Pump نیز شناخته می‌شود، نوعی پمپ جابجایی مثبت است که برای تزریق کنترل‌شده سیالات با دبی مشخص طراحی شده است.

این پمپ‌ها در صنایع آب و فاضلاب، نفت و گاز، پتروشیمی، صنایع شیمیایی، غذایی، دارویی و بسیاری از فرآیندهای صنعتی کاربرد دارند.

در این مقاله با دوزینگ پمپ، نحوه عملکرد، اجزای اصلی، انواع، کاربردها و مهم‌ترین پارامترهای انتخاب آن آشنا می‌شویم.



دوزینگ پمپ چیست؟

دوزینگ پمپ (Dosing Pump) پمپی است که مقدار مشخص و قابل‌کنترلی از یک سیال را با دبی تعیین‌شده به یک فرآیند تزریق می‌کند.

به همین دلیل، دوزینگ پمپ‌ها معمولاً زمانی استفاده می‌شوند که دقت تزریق اهمیت بیشتری نسبت به انتقال حجم زیاد سیال داشته باشد.

این پمپ‌ها اغلب برای تزریق موادی مانند:

• کلر
• اسید
• سود
• مواد ضد رسوب
• مواد ضد خوردگی
• مواد منعقدکننده
• مواد ضدعفونی‌کننده
• افزودنی‌های شیمیایی

استفاده می‌شوند.



تفاوت Dosing Pump و Metering Pump چیست؟

اصطلاح‌های Dosing Pump و Metering Pump در بسیاری از کاربردها برای یک مفهوم مشابه استفاده می‌شوند.

هر دو به پمپی اشاره دارند که برای تزریق مقدار کنترل‌شده‌ای از سیال طراحی شده است.

واژه Metering بیشتر بر اندازه‌گیری و کنترل دقیق نرخ تزریق تأکید دارد، در حالی که Dosing به فرآیند دوز کردن یا تزریق مقدار مشخصی از ماده اشاره می‌کند.

در بازار ایران اصطلاح «دوزینگ پمپ» رایج‌تر است.



دوزینگ پمپ چگونه کار می‌کند؟

دوزینگ پمپ معمولاً از مکانیزم جابجایی مثبت استفاده می‌کند.

در بسیاری از مدل‌ها، یک دیافراگم، پیستون یا پلانجر به‌صورت رفت و برگشتی حرکت می‌کند.

عملکرد پمپ را می‌توان به دو مرحله اصلی تقسیم کرد:

مرحله مکش

با حرکت عضو پمپاژ به سمت عقب، فشار داخل محفظه کاهش پیدا کرده و سیال از طریق شیر ورودی وارد پمپ می‌شود.

مرحله تخلیه

با حرکت عضو پمپاژ به سمت جلو، فشار افزایش پیدا کرده و سیال از طریق شیر خروجی به خط فرآیند تزریق می‌شود.

شیرهای یک‌طرفه ورودی و خروجی باعث می‌شوند جریان تنها در جهت صحیح حرکت کند.



چرا دوزینگ پمپ دبی دقیقی ایجاد می‌کند؟

یکی از ویژگی‌های اصلی دوزینگ پمپ، امکان تنظیم مقدار سیال تزریقی است.

دبی را می‌توان بسته به طراحی پمپ از طریق تغییر مواردی مانند:

• طول کورس (Stroke Length)
• تعداد کورس در دقیقه (Stroke Frequency)
• سرعت موتور

تنظیم کرد.

در مدل‌های پیشرفته‌تر، کنترل دبی می‌تواند به‌صورت خودکار و بر اساس سیگنال سیستم کنترل انجام شود.



اجزای اصلی دوزینگ پمپ

ساختار دقیق دوزینگ پمپ به نوع آن بستگی دارد، اما اجزای اصلی معمولاً شامل موارد زیر هستند.



هد پمپ (Pump Head)

هد قسمتی است که سیال وارد آن شده و فرآیند مکش و تخلیه در آن انجام می‌شود.

متریال هد باید با ماده شیمیایی مورد استفاده سازگار باشد.

مواد رایج برای ساخت هد عبارت‌اند از:

• PVC
• PVDF
• PP
• Stainless Steel 316

انتخاب متریال مناسب اهمیت زیادی دارد؛ زیرا بسیاری از سیالات مورد استفاده در دوزینگ پمپ‌ها خورنده هستند.



دیافراگم (Diaphragm)

در دوزینگ پمپ دیافراگمی، یک غشای انعطاف‌پذیر با حرکت رفت و برگشتی باعث تغییر حجم محفظه پمپ می‌شود.

یکی از مزایای مهم این طراحی آن است که سیال فرآیندی از بخش مکانیکی پمپ جدا می‌ماند.

برای ساخت دیافراگم از متریال‌های مقاوم شیمیایی مانند PTFE یا ترکیبات مناسب دیگر استفاده می‌شود.



پیستون یا پلانجر

در برخی دوزینگ پمپ‌ها به‌جای دیافراگم از پیستون یا پلانجر استفاده می‌شود.

این مدل‌ها می‌توانند برای فشارهای بالاتر مناسب باشند، اما سیستم آب‌بندی آن‌ها اهمیت زیادی دارد.



شیر ورودی (Suction Valve)

این شیر اجازه می‌دهد سیال هنگام مرحله مکش وارد هد پمپ شود و از برگشت آن جلوگیری می‌کند.



شیر خروجی (Discharge Valve)

شیر خروجی هنگام مرحله تخلیه باز شده و اجازه می‌دهد ماده شیمیایی وارد خط فرآیند شود.

پس از پایان کورس، شیر بسته می‌شود تا از برگشت سیال جلوگیری شود.



موتور یا محرک

محرک وظیفه ایجاد حرکت رفت و برگشتی را بر عهده دارد.

بسته به نوع دوزینگ پمپ، محرک می‌تواند:

• الکتروموتور
• سلونوئید الکترومغناطیسی
• سیستم پنوماتیکی
• سیستم هیدرولیکی

باشد.



تنظیم دبی دوزینگ پمپ

یکی از مهم‌ترین قابلیت‌های دوزینگ پمپ، امکان تغییر نرخ تزریق است.

در مدل‌های مختلف این تنظیم می‌تواند به روش‌های زیر انجام شود:

• تنظیم دستی Stroke Length
• تغییر Stroke Frequency
• تغییر سرعت موتور
• دریافت سیگنال خارجی
• کنترل دیجیتال

در سیستم‌های اتوماتیک، دوزینگ پمپ می‌تواند میزان تزریق را بر اساس وضعیت واقعی فرآیند تغییر دهد.



دوزینگ پمپ سلونوئیدی چیست؟

Solenoid Dosing Pump یکی از رایج‌ترین انواع دوزینگ پمپ برای دبی‌های پایین است.

در این مدل، یک سلونوئید الکترومغناطیسی دیافراگم را به حرکت درمی‌آورد.

با هر تحریک سلونوئید، یک Stroke ایجاد شده و مقدار مشخصی از سیال تزریق می‌شود.

مزایا

• ابعاد کوچک
• کنترل ساده
• دقت مناسب
• قابلیت تنظیم تعداد Stroke
• مناسب برای تزریق مواد شیمیایی

کاربردها

• تصفیه آب
• استخرها
• سیستم‌های RO
• تزریق کلر
• تزریق اسید و باز
• تنظیم pH



دوزینگ پمپ موتوری چیست؟

در Motor Driven Dosing Pump حرکت توسط الکتروموتور و مکانیزم مکانیکی ایجاد می‌شود.

این مدل‌ها معمولاً برای کاربردهای صنعتی سنگین‌تر، دبی بیشتر یا کارکرد مداوم مورد استفاده قرار می‌گیرند.

مزایا

• مناسب برای کارکرد صنعتی
• قابلیت ایجاد دبی بیشتر
• دوام مناسب
• امکان استفاده در فرآیندهای پیوسته



دوزینگ پمپ دیافراگمی چیست؟

در Diaphragm Metering Pump دیافراگم وظیفه جابه‌جایی سیال را بر عهده دارد.

یکی از مهم‌ترین مزایای این مدل، جدا بودن سیال از قسمت‌های مکانیکی محرک است.

این ویژگی باعث شده دوزینگ پمپ دیافراگمی برای بسیاری از مواد شیمیایی خورنده گزینه مناسبی باشد؛ البته به شرط انتخاب صحیح متریال قسمت‌های در تماس با سیال.



دوزینگ پمپ پیستونی چیست؟

در مدل پیستونی، حرکت رفت و برگشتی پیستون باعث مکش و تخلیه سیال می‌شود.

این نوع پمپ می‌تواند برای فشارهای بالا مناسب باشد.

مزایا

• قابلیت ایجاد فشار بالا
• دقت مناسب
• ساختار صنعتی

محدودیت‌ها

• نیاز به آب‌بندی مناسب
• احتمال نشتی در محل آب‌بندی
• حساسیت بیشتر در انتقال برخی مواد شیمیایی خطرناک



مهم‌ترین کاربردهای دوزینگ پمپ

دوزینگ پمپ در هر فرآیندی که تزریق کنترل‌شده ماده موردنیاز باشد، قابل استفاده است.

مهم‌ترین کاربردها عبارت‌اند از:

• تزریق کلر
• تنظیم pH
• تزریق اسید
• تزریق سود
• تزریق آنتی‌اسکالانت
• تزریق مواد ضد خوردگی
• تزریق مواد منعقدکننده
• تزریق مواد ضدعفونی‌کننده
• تزریق افزودنی‌های فرآیندی
• تزریق مواد شیمیایی در صنایع نفت و گاز



دوزینگ پمپ در تصفیه آب

یکی از مهم‌ترین کاربردهای دوزینگ پمپ، سیستم‌های تصفیه آب و اسمز معکوس است.

در این سیستم‌ها ممکن است از دوزینگ پمپ برای تزریق:

• آنتی‌اسکالانت
• کلر
• متابی‌سولفیت
• اسید
• سود
• مواد ضدعفونی‌کننده

استفاده شود.

میزان تزریق هر ماده باید بر اساس طراحی و شرایط فرآیند تعیین شود.



مهم‌ترین پارامترهای اولیه انتخاب دوزینگ پمپ

برای انتخاب دوزینگ پمپ حداقل باید موارد زیر مشخص باشند:

• نوع ماده شیمیایی
• دبی تزریق
• فشار خط
• دمای سیال
• ویسکوزیته
• غلظت ماده
• متریال موردنیاز
• نوع کنترل
• ولتاژ تغذیه
• شرایط محیط نصب

انتخاب دوزینگ پمپ تنها بر اساس دبی کافی نیست؛ زیرا سازگاری شیمیایی متریال و فشار خط نیز نقش تعیین‌کننده‌ای در انتخاب صحیح دارند.



انواع دوزینگ پمپ

دوزینگ پمپ‌ها بر اساس نوع محرک و مکانیزم پمپاژ به مدل‌های مختلفی تقسیم می‌شوند. هر مدل برای محدوده مشخصی از دبی، فشار و نوع سیال مناسب است.

مهم‌ترین انواع دوزینگ پمپ عبارت‌اند از:

• دوزینگ پمپ سلونوئیدی
• دوزینگ پمپ موتوری
• دوزینگ پمپ دیافراگمی
• دوزینگ پمپ پیستونی یا پلانجری
• دوزینگ پمپ هیدرولیک دیافراگمی



دوزینگ پمپ سلونوئیدی (Solenoid Dosing Pump)

در این نوع، یک سلونوئید الکترومغناطیسی حرکت رفت و برگشتی موردنیاز برای دیافراگم را ایجاد می‌کند.

با تحریک سلونوئید، دیافراگم حرکت کرده و مقدار مشخصی از سیال از پمپ خارج می‌شود. با برگشت دیافراگم، سیال جدید وارد محفظه پمپ می‌شود.

دبی خروجی معمولاً با تغییر تعداد Stroke در واحد زمان و در برخی مدل‌ها با تنظیم طول کورس کنترل می‌شود.

مزایا

• ابعاد کوچک
• نصب آسان
• کنترل ساده
• مناسب برای دبی‌های پایین
• قابلیت کنترل الکترونیکی
• مناسب برای بسیاری از سیستم‌های تصفیه آب

کاربردها

• تزریق کلر
• تزریق آنتی‌اسکالانت
• تنظیم pH
• استخرها
• سیستم‌های RO
• تصفیه‌خانه‌های کوچک و متوسط



دوزینگ پمپ موتوری (Motor Driven Dosing Pump)

در دوزینگ پمپ موتوری، یک الکتروموتور از طریق گیربکس و مکانیزم مکانیکی، حرکت دورانی را به حرکت رفت و برگشتی تبدیل می‌کند.

این مدل معمولاً برای کاربردهای صنعتی سنگین‌تر و کارکردهای مداوم مورد استفاده قرار می‌گیرد.

مزایا

• مناسب برای کارکرد پیوسته
• قابلیت دستیابی به دبی بالاتر
• ساختار صنعتی
• طول عمر مناسب
• قابلیت استفاده در فرآیندهای مختلف

کاربردها

• پتروشیمی
• صنایع شیمیایی
• تصفیه‌خانه‌های صنعتی
• صنایع نفت و گاز
• نیروگاه‌ها



دوزینگ پمپ دیافراگمی (Diaphragm Dosing Pump)

در این مدل، دیافراگم انعطاف‌پذیر با حرکت رفت و برگشتی باعث مکش و تخلیه سیال می‌شود.

یکی از مزایای مهم این طراحی، جداسازی سیال فرآیندی از مکانیزم محرک است.

به همین دلیل، با انتخاب متریال مناسب می‌توان از این پمپ برای بسیاری از مواد خورنده یا خطرناک استفاده کرد.

مزایا

• احتمال نشتی کمتر از ناحیه عضو رفت و برگشتی
• مناسب برای مواد شیمیایی
• نگهداری نسبتاً آسان
• جداسازی سیال از بخش مکانیکی



دوزینگ پمپ پیستونی و پلانجری

در این مدل، یک پیستون یا پلانجر داخل محفظه به‌صورت رفت و برگشتی حرکت کرده و سیال را جابه‌جا می‌کند.

این نوع دوزینگ پمپ برای شرایطی که فشار بالاتری موردنیاز است، کاربرد زیادی دارد.

مزایا

• قابلیت کار در فشار بالا
• دقت مناسب
• مناسب برای سرویس‌های صنعتی

محدودیت‌ها

• نیاز به سیستم آب‌بندی
• احتمال نشتی در قسمت Packing یا Seal
• مناسب نبودن برخی مدل‌ها برای مواد بسیار خطرناک یا خورنده بدون طراحی و متریال مناسب



دوزینگ پمپ هیدرولیک دیافراگمی

Hydraulic Diaphragm Metering Pump یکی از مدل‌های صنعتی‌تر دوزینگ پمپ است.

در این طراحی، حرکت مکانیکی مستقیماً به دیافراگم اعمال نمی‌شود؛ بلکه نیروی محرک از طریق یک سیال هیدرولیکی به دیافراگم منتقل می‌شود.

این ساختار امکان استفاده در فشارهای بالاتر و سرویس‌های سنگین را فراهم می‌کند.

مزایا

• مناسب برای فشارهای بالا
• جداسازی کامل سیال فرآیندی از مکانیزم محرک
• قابلیت اطمینان بالا
• مناسب برای مواد خطرناک
• مناسب برای کارکرد مداوم

کاربردها

• صنایع نفت و گاز
• پالایشگاه‌ها
• پتروشیمی
• تزریق مواد شیمیایی در خطوط فشار بالا



تفاوت دوزینگ پمپ سلونوئیدی و موتوری

یکی از سوالات رایج هنگام انتخاب دوزینگ پمپ، تفاوت این دو مدل است.

مدل سلونوئیدی

معمولاً برای:

• دبی پایین‌تر
• سیستم‌های کوچک‌تر
• کنترل ساده
• تصفیه آب
• سیستم‌های RO

مناسب است.

مدل موتوری

معمولاً برای:

• کارکرد مداوم صنعتی
• ظرفیت‌های بالاتر
• فرآیندهای سنگین‌تر
• صنایع نفت و پتروشیمی

مورد استفاده قرار می‌گیرد.

انتخاب نهایی باید بر اساس منحنی عملکرد و مشخصات فنی سازنده انجام شود.



کنترل دبی دوزینگ پمپ

یکی از مهم‌ترین ویژگی‌های Metering Pump، امکان کنترل نرخ تزریق است.

روش کنترل به طراحی پمپ بستگی دارد.



تنظیم طول کورس (Stroke Length)

با تغییر طول حرکت دیافراگم یا پیستون، حجم سیال جابه‌جاشده در هر Stroke تغییر می‌کند.

افزایش Stroke Length معمولاً باعث افزایش دبی خروجی می‌شود.



تنظیم فرکانس کورس (Stroke Frequency)

در دوزینگ پمپ‌های سلونوئیدی می‌توان تعداد ضربه‌ها در واحد زمان را تغییر داد.

برای مثال، کاهش تعداد Stroke در دقیقه باعث کاهش نرخ تزریق می‌شود.



کنترل با سیگنال 4-20 mA

بسیاری از دوزینگ پمپ‌های صنعتی امکان دریافت سیگنال 4-20 mA را دارند.

در این حالت، دبی پمپ متناسب با سیگنال ورودی تغییر می‌کند.

برای مثال، سیستم کنترل می‌تواند بر اساس مقدار اندازه‌گیری‌شده توسط تجهیزات ابزار دقیق، نرخ تزریق ماده شیمیایی را تغییر دهد.

این روش در فرآیندهای اتوماتیک بسیار کاربردی است.



کنترل پالسی (Pulse Control)

در برخی سیستم‌ها، دوزینگ پمپ سیگنال Pulse دریافت می‌کند.

برای مثال، یک فلومتر می‌تواند به ازای عبور حجم مشخصی از آب، یک پالس ارسال کند.

دوزینگ پمپ بر اساس تعداد پالس‌های دریافتی مقدار ماده شیمیایی تزریق‌شده را تنظیم می‌کند.

این روش برای تزریق متناسب با دبی جریان بسیار مناسب است.



کنترل بر اساس pH

یکی از کاربردهای مهم دوزینگ پمپ، تنظیم pH است.

در چنین سیستمی:

1. سنسور pH مقدار واقعی را اندازه‌گیری می‌کند.
2. ترانسمیتر یا کنترلر سیگنال را پردازش می‌کند.
3. کنترلر میزان تزریق اسید یا باز را تعیین می‌کند.
4. دوزینگ پمپ ماده شیمیایی را به فرآیند تزریق می‌کند.

به این ترتیب می‌توان pH فرآیند را به‌صورت خودکار کنترل کرد.



تجهیزات جانبی دوزینگ پمپ

عملکرد صحیح دوزینگ پمپ تنها به خود پمپ وابسته نیست و تجهیزات جانبی نقش بسیار مهمی دارند.



شیر اطمینان (Pressure Relief Valve)

در پمپ‌های جابجایی مثبت، بسته شدن مسیر خروجی می‌تواند باعث افزایش شدید فشار شود.

شیر اطمینان برای جلوگیری از افزایش فشار بیش از حد در سیستم استفاده می‌شود.



Back Pressure Valve

شیر فشار برگشتی حداقل فشار مشخصی در خروجی پمپ ایجاد می‌کند و می‌تواند به عملکرد پایدارتر و دقت بهتر تزریق کمک کند.

این تجهیز به‌خصوص زمانی اهمیت دارد که فشار خط فرآیند کم یا متغیر باشد.



Pressure Relief Valve و Back Pressure Valve چه تفاوتی دارند؟

این دو تجهیز نباید با یکدیگر اشتباه گرفته شوند.

Pressure Relief Valve برای حفاظت از سیستم در برابر فشار بیش از حد استفاده می‌شود.

اما Back Pressure Valve برای ایجاد فشار برگشتی کنترل‌شده و پایدار کردن شرایط تزریق به کار می‌رود.



شیر تزریق (Injection Valve)

Injection Valve در نقطه ورود ماده شیمیایی به خط اصلی نصب می‌شود.

این شیر:

• از برگشت سیال فرآیندی جلوگیری می‌کند.
• تزریق ماده شیمیایی به خط را هدایت می‌کند.



Foot Valve

Foot Valve در انتهای لوله مکش و داخل مخزن ماده شیمیایی نصب می‌شود.

این تجهیز معمولاً از برگشت سیال جلوگیری کرده و در برخی طراحی‌ها دارای Strainer نیز هست تا از ورود ذرات درشت به پمپ جلوگیری کند.



Strainer

وجود آلودگی یا ذرات جامد می‌تواند باعث اختلال در عملکرد شیرهای یک‌طرفه کوچک دوزینگ پمپ شود.

استفاده از Strainer مناسب در خط مکش می‌تواند احتمال ورود این ذرات را کاهش دهد.



Pulsation Dampener

به دلیل ماهیت رفت و برگشتی بسیاری از دوزینگ پمپ‌ها، جریان خروجی ممکن است دارای پالس باشد.

Pulsation Dampener برای کاهش نوسانات فشار و جریان استفاده می‌شود.

مزایای آن شامل:

• کاهش Pulsation
• کاهش ارتعاش لوله
• بهبود پایداری فشار
• حفاظت از تجهیزات پایین‌دست

است.



Calibration Column

ستون کالیبراسیون یکی از تجهیزات بسیار مفید در سیستم‌های دوزینگ است.

این تجهیز امکان اندازه‌گیری واقعی نرخ مکش پمپ را فراهم می‌کند و برای بررسی و تنظیم دبی واقعی دوزینگ پمپ استفاده می‌شود.



مخزن مواد شیمیایی

دوزینگ پمپ معمولاً سیال موردنیاز خود را از یک مخزن دریافت می‌کند.

مخزن باید از متریالی ساخته شود که با ماده شیمیایی سازگار باشد.

در برخی سیستم‌ها تجهیزات زیر نیز روی مخزن نصب می‌شوند:

• Level Switch
• Level Transmitter
• Mixer
• Drain Valve



شرایط مکش دوزینگ پمپ

شرایط خط مکش تأثیر زیادی بر دقت عملکرد پمپ دارد.

برای طراحی صحیح بهتر است:

• مسیر مکش تا حد امکان کوتاه باشد.
• از اتصالات غیرضروری جلوگیری شود.
• قطر لوله مناسب انتخاب شود.
• احتمال ورود هوا کاهش یابد.
• ارتفاع مکش مطابق محدودیت سازنده باشد.

در بسیاری از کاربردها نصب مخزن در ارتفاع مناسب نسبت به پمپ می‌تواند شرایط مکش را بهبود دهد.



مشکلات ناشی از ورود هوا

وجود حباب هوا در هد دوزینگ پمپ می‌تواند باعث کاهش یا قطع تزریق شود.

این مشکل به‌خصوص در پمپ‌های کوچک و هنگام تزریق سیالاتی که گاز آزاد می‌کنند اهمیت دارد.

برخی دوزینگ پمپ‌ها دارای سیستم Auto Degassing یا طراحی مخصوص سیالات گاززا هستند.



متریال قسمت‌های در تماس با سیال

یکی از مهم‌ترین معیارهای انتخاب دوزینگ پمپ، Chemical Compatibility است.

متریال‌های رایج شامل:

• PVC
• PP
• PVDF
• PTFE
• Stainless Steel 316

هستند.

اما نمی‌توان صرفاً بر اساس نام ماده شیمیایی متریال را انتخاب کرد؛ غلظت، دما و شرایط فرآیند نیز باید بررسی شوند.



فشار دوزینگ پمپ

هر دوزینگ پمپ دارای حداکثر فشار کاری مشخصی است.

نکته مهم این است که در بسیاری از مدل‌ها با افزایش فشار کاری، ظرفیت واقعی قابل دستیابی می‌تواند تغییر کند.

بنابراین انتخاب پمپ باید بر اساس دبی موردنیاز در فشار واقعی خط انجام شود، نه صرفاً حداکثر دبی درج‌شده روی کاتالوگ.



دقت دوزینگ پمپ

دقت تزریق به عوامل مختلفی وابسته است:

• نوع پمپ
• شرایط مکش
• فشار خروجی
• کیفیت شیرهای یک‌طرفه
• تنظیم Stroke
• ویسکوزیته سیال
• وجود حباب هوا
• کالیبراسیون صحیح

برای فرآیندهای حساس، دوزینگ پمپ باید پس از نصب در شرایط واقعی سیستم کالیبره شود.



کاربرد دوزینگ پمپ در صنایع مختلف

دوزینگ پمپ به دلیل قابلیت تزریق کنترل‌شده مواد شیمیایی، در بسیاری از صنایع فرآیندی کاربرد دارد. برخلاف پمپ‌های انتقال که معمولاً برای جابه‌جایی حجم زیادی از سیال استفاده می‌شوند، وظیفه اصلی دوزینگ پمپ تزریق مقدار مشخصی از سیال با نرخ کنترل‌شده است.



دوزینگ پمپ در تصفیه آب و فاضلاب

یکی از مهم‌ترین حوزه‌های کاربرد دوزینگ پمپ، تصفیه آب و فاضلاب است.

در این سیستم‌ها از دوزینگ پمپ برای تزریق موادی مانند:

• هیپوکلریت سدیم
• مواد منعقدکننده
• پلی‌الکترولیت
• اسید
• سود
• مواد ضدعفونی‌کننده
• مواد تنظیم‌کننده pH

استفاده می‌شود.

میزان تزریق باید بر اساس دبی آب، کیفیت آب ورودی و غلظت ماده شیمیایی تعیین شود.



دوزینگ پمپ در سیستم RO

در سیستم‌های اسمز معکوس یا Reverse Osmosis، تزریق دقیق مواد شیمیایی اهمیت زیادی دارد.

یکی از رایج‌ترین کاربردها، تزریق آنتی‌اسکالانت قبل از ممبران‌ها است.

همچنین بسته به طراحی سیستم ممکن است از دوزینگ پمپ برای تزریق:

• اسید
• سود
• متابی‌سولفیت سدیم
• مواد ضدعفونی‌کننده
• سایر مواد شیمیایی موردنیاز فرآیند

استفاده شود.

انتخاب ظرفیت پمپ باید بر اساس دبی Feed Water و دوز موردنیاز ماده انجام شود.



دوزینگ پمپ در صنایع نفت و گاز

در صنایع نفت و گاز، دوزینگ پمپ‌ها برای Chemical Injection اهمیت زیادی دارند.

برخی از مواد تزریقی عبارت‌اند از:

• Corrosion Inhibitor
• Scale Inhibitor
• Demulsifier
• Methanol
• Biocide
• Oxygen Scavenger
• مواد شیمیایی فرآیندی

در این کاربردها ممکن است فشار تزریق بالا باشد؛ بنابراین پمپ باید متناسب با فشار واقعی خط انتخاب شود.



دوزینگ پمپ در پالایشگاه و پتروشیمی

در پالایشگاه‌ها و مجتمع‌های پتروشیمی از Metering Pump برای تزریق دقیق مواد افزودنی و مواد شیمیایی فرآیندی استفاده می‌شود.

در سرویس‌های حساس، علاوه بر دبی و فشار باید مواردی مانند:

• استاندارد پروژه
• نوع سیال
• ایمنی فرآیند
• متریال
• قابلیت اطمینان
• شرایط محیطی

نیز بررسی شوند.



دوزینگ پمپ در صنایع شیمیایی

در کارخانه‌های تولید مواد شیمیایی، دوزینگ پمپ برای اضافه کردن مقدار مشخص مواد اولیه یا افزودنی به فرآیند استفاده می‌شود.

در این صنعت، سازگاری شیمیایی متریال اهمیت بسیار زیادی دارد.



دوزینگ پمپ در صنایع غذایی

در صنایع غذایی، Metering Pump می‌تواند برای تزریق کنترل‌شده برخی افزودنی‌ها و مواد فرآیندی استفاده شود.

در چنین کاربردهایی علاوه بر دقت تزریق، الزامات بهداشتی و متریال قسمت‌های در تماس با محصول نیز اهمیت دارند.



دوزینگ پمپ در صنایع دارویی

در برخی فرآیندهای دارویی نیز نیاز به انتقال یا تزریق دقیق حجم مشخصی از مایعات وجود دارد.

در این کاربردها دقت، قابلیت تکرار، تمیزی تجهیزات و سازگاری متریال اهمیت ویژه‌ای دارند.



تفاوت دوزینگ پمپ و پمپ دیافراگمی چیست؟

این دو اصطلاح نباید کاملاً معادل یکدیگر در نظر گرفته شوند.

دوزینگ پمپ بر کاربرد پمپ برای تزریق دقیق و کنترل‌شده سیال تأکید دارد.

اما پمپ دیافراگمی به مکانیزم پمپاژ اشاره می‌کند.

در واقع، یک دوزینگ پمپ می‌تواند از نوع دیافراگمی باشد؛ اما هر پمپ دیافراگمی الزاماً دوزینگ پمپ نیست.

برای مثال، پمپ‌های AODD نیز دیافراگمی هستند، اما معمولاً برای انتقال سیال استفاده می‌شوند و کاربرد آن‌ها با Metering Pump متفاوت است.



تفاوت دوزینگ پمپ و پمپ معمولی

هدف اصلی یک پمپ انتقال معمولاً جابه‌جایی سیال از نقطه‌ای به نقطه دیگر است.

اما دوزینگ پمپ برای تزریق مقدار مشخص و کنترل‌شده طراحی شده است.

بنابراین ویژگی‌هایی مانند:

• دقت دبی
• Repeatability
• قابلیت تنظیم ظرفیت
• کنترل با سیگنال خارجی

در Metering Pump اهمیت بیشتری دارند.



دوزینگ پمپ یا پمپ تزریق؟

در بازار ایران عبارت‌های:

• دوزینگ پمپ
• پمپ تزریق
• پمپ تزریق مواد شیمیایی

گاهی برای تجهیزات مشابه استفاده می‌شوند.

با این حال، در کاربردهای صنعتی باید مشخصات فنی دقیق پمپ بررسی شود؛ زیرا هر پمپی که برای انتقال ماده شیمیایی استفاده می‌شود الزاماً Metering Pump نیست.



مزایای دوزینگ پمپ

مهم‌ترین مزایای این تجهیزات عبارت‌اند از:

• امکان تزریق کنترل‌شده
• قابلیت تنظیم دبی
• امکان کار در فشارهای مختلف بسته به مدل
• قابلیت اتوماسیون
• امکان دریافت سیگنال 4-20 mA در مدل‌های مناسب
• امکان Pulse Control
• مناسب برای تزریق بسیاری از مواد شیمیایی با انتخاب متریال صحیح
• امکان استفاده در سیستم‌های کنترل pH و سایر فرآیندهای خودکار



محدودیت‌های دوزینگ پمپ

دوزینگ پمپ نیز محدودیت‌هایی دارد:

• حساسیت به ورود هوا در برخی مدل‌ها
• حساسیت Check Valveها به آلودگی
• نیاز به انتخاب دقیق متریال
• نیاز به کالیبراسیون
• جریان پالسی در بسیاری از مدل‌های رفت و برگشتی
• نیاز به تجهیزات جانبی در برخی کاربردها



سوالات متداول درباره دوزینگ پمپ

دوزینگ پمپ چیست؟

دوزینگ پمپ نوعی پمپ است که برای تزریق مقدار مشخص و قابل‌کنترل سیال به یک فرآیند استفاده می‌شود و در بسیاری از کاربردها در خانواده پمپ‌های جابجایی مثبت قرار می‌گیرد.



دوزینگ پمپ چه کاربردی دارد؟

از دوزینگ پمپ برای تزریق کلر، آنتی‌اسکالانت، اسید، سود، مواد ضد خوردگی، مواد ضد رسوب و سایر مواد شیمیایی استفاده می‌شود.



تفاوت Dosing Pump و Metering Pump چیست؟

این دو اصطلاح در بسیاری از کاربردها برای تجهیزات مشابه استفاده می‌شوند. Metering Pump بیشتر بر دقت اندازه‌گیری و کنترل نرخ تزریق تأکید دارد.



دوزینگ پمپ سلونوئیدی بهتر است یا موتوری؟

هیچ‌کدام به‌طور مطلق بهتر نیستند. مدل سلونوئیدی معمولاً برای ظرفیت‌های پایین‌تر و کاربردهای سبک‌تر مناسب است، در حالی که مدل موتوری در بسیاری از کاربردهای صنعتی و کارکردهای مداوم استفاده می‌شود.



دبی دوزینگ پمپ چگونه تنظیم می‌شود؟

بسته به مدل پمپ، دبی می‌تواند با تغییر طول کورس، تعداد Stroke، سرعت موتور یا دریافت سیگنال کنترلی تنظیم شود.



آیا دوزینگ پمپ با 4-20 mA کنترل می‌شود؟

بسیاری از مدل‌های الکترونیکی و صنعتی قابلیت دریافت سیگنال 4-20 mA دارند، اما این ویژگی باید در مشخصات فنی مدل موردنظر بررسی شود.



دوزینگ پمپ Pulse چیست؟

در این حالت پمپ بر اساس پالس دریافتی از تجهیزی مانند فلومتر تعداد مشخصی Stroke انجام می‌دهد. این روش برای تزریق متناسب با مقدار جریان کاربرد دارد.



چرا دوزینگ پمپ تزریق نمی‌کند؟

وجود هوا در هد، گرفتگی شیرها، نشتی خط مکش، خالی بودن مخزن، گرفتگی Injection Valve یا مشکل در Prime شدن از دلایل رایج هستند.



آیا دوزینگ پمپ نیاز به کالیبراسیون دارد؟

در فرآیندهایی که دقت تزریق اهمیت دارد، بررسی و کالیبراسیون دبی واقعی توصیه می‌شود. Calibration Column یکی از تجهیزات مورد استفاده برای این کار است.



برای اسید چه دوزینگ پمپی مناسب است؟

نوع پمپ و متریال باید بر اساس نوع اسید، غلظت، دما، دبی و فشار خط انتخاب شوند. نمی‌توان یک متریال مشخص را برای تمام اسیدها پیشنهاد کرد.



برای آنتی‌اسکالانت چه دوزینگ پمپی مناسب است؟

در بسیاری از سیستم‌های RO از دوزینگ پمپ دیافراگمی سلونوئیدی استفاده می‌شود، اما ظرفیت و مشخصات دقیق باید بر اساس دبی آب، دوز ماده و فشار سیستم تعیین شود.



جمع‌بندی

دوزینگ پمپ (Dosing Pump یا Metering Pump) یکی از تجهیزات مهم برای تزریق کنترل‌شده مواد شیمیایی در فرآیندهای صنعتی است.

این پمپ‌ها در مدل‌های سلونوئیدی، موتوری، دیافراگمی، پیستونی، پلانجری و هیدرولیک دیافراگمی تولید می‌شوند و انتخاب مدل مناسب به دبی، فشار، نوع ماده شیمیایی، غلظت، دما و نوع سیستم کنترل بستگی دارد.

در انتخاب دوزینگ پمپ، توجه به Chemical Compatibility اهمیت ویژه‌ای دارد؛ زیرا هد، دیافراگم، O-Ring، شیرها و لوله‌های پمپ مستقیماً با ماده شیمیایی در تماس هستند.

همچنین تجهیزاتی مانند Back Pressure Valve، Relief Valve، Injection Valve، Foot Valve، Pulsation Dampener و Calibration Column می‌توانند نقش مهمی در عملکرد صحیح یک سیستم تزریق داشته باشند.

انتخاب و کالیبراسیون صحیح دوزینگ پمپ باعث افزایش دقت تزریق، کاهش مصرف مواد شیمیایی و بهبود کنترل فرآیند می‌شود.
