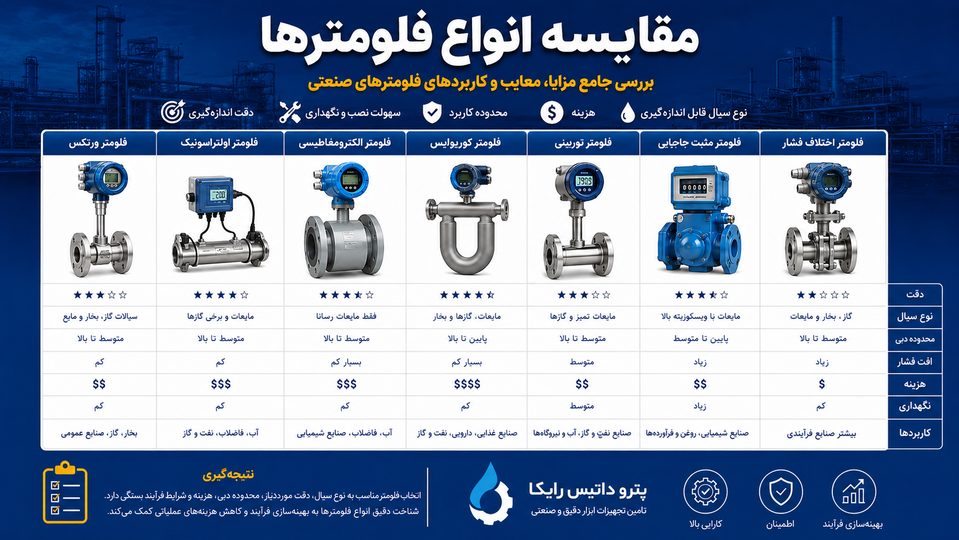

مقایسه انواع فلومترها؛ راهنمای جامع انتخاب بهترین فلومتر برای هر کاربرد صنعتی
در این مقاله با انواع فلومترهای صنعتی شامل الکترومغناطیسی، کوریولیس، ورتکس، اولتراسونیک، توربینی، جابجایی مثبت، روتامتر و جرمی حرارتی آشنا شدیم. همچنین مزایا، معایب، کاربردها، دقت، هزینه، افت فشار و معیارهای انتخاب هر یک را بررسی کردیم تا انتخاب فلومتر مناسب برای کاربردهای مختلف صنعتی سادهتر شود.
مقدمه
اندازهگیری دقیق دبی سیالات یکی از مهمترین بخشهای هر فرآیند صنعتی است. انتخاب فلومتر مناسب نهتنها بر دقت اندازهگیری تأثیر میگذارد، بلکه میتواند هزینههای بهرهبرداری، مصرف انرژی، تعمیرات و حتی کیفیت محصول نهایی را نیز تحت تأثیر قرار دهد.
امروزه فناوریهای متنوعی برای اندازهگیری جریان سیالات توسعه یافتهاند که هر کدام بر اساس اصول فیزیکی متفاوتی کار میکنند. برخی برای اندازهگیری آب مناسب هستند، برخی برای بخار، بعضی برای گاز و برخی دیگر برای مایعات با ویسکوزیته بالا یا سیالات خورنده طراحی شدهاند.
در این مقاله، مهمترین انواع فلومترهای صنعتی را از نظر عملکرد، دقت، مزایا، معایب و کاربردها با یکدیگر مقایسه میکنیم تا بتوانید مناسبترین گزینه را برای پروژه خود انتخاب کنید.
فلومتر چیست؟
فلومتر (Flowmeter) تجهیزی است که برای اندازهگیری میزان جریان سیال در یک خط لوله یا فرآیند استفاده میشود.
بسته به فناوری مورد استفاده، فلومتر میتواند یکی از موارد زیر را اندازهگیری کند:
- دبی حجمی (Volumetric Flow)
- دبی جرمی (Mass Flow)
- سرعت جریان
- حجم تجمعی عبوری (Total Flow)
فلومترها در صنایع مختلف از جمله نفت، گاز، پتروشیمی، آب و فاضلاب، نیروگاهها، صنایع غذایی، دارویی، معدنی و فولاد کاربرد گستردهای دارند.
چرا انتخاب فلومتر مناسب اهمیت دارد؟
انتخاب نادرست فلومتر میتواند مشکلاتی مانند موارد زیر را ایجاد کند:
- کاهش دقت اندازهگیری
- افزایش افت فشار
- استهلاک زودهنگام تجهیزات
- افزایش هزینههای تعمیر و نگهداری
- مصرف انرژی بیشتر
- خطا در کنترل فرآیند
- کاهش کیفیت محصول
به همین دلیل، انتخاب فلومتر باید بر اساس شرایط واقعی فرآیند انجام شود.
مهمترین معیارهای انتخاب فلومتر
پیش از انتخاب هر نوع فلومتر، باید مشخصات فرآیند بهدقت بررسی شوند.
مهمترین عوامل عبارتاند از:
نوع سیال
اولین سؤال این است که سیال چیست؟
- آب
- بخار
- گاز طبیعی
- هوای فشرده
- نفت
- روغن
- اسید
- مواد شیمیایی
- دوغاب (Slurry)
- مایعات غذایی
نوع سیال نقش تعیینکنندهای در انتخاب فناوری مناسب دارد.
دقت موردنیاز
همه کاربردها به دقت یکسان نیاز ندارند.
برای مثال:
- انتقال مالکیت (Custody Transfer) به دقت بسیار بالا نیاز دارد.
- پایش ساده یک خط آب ممکن است با دقت متوسط نیز قابل انجام باشد.
فشار و دمای فرآیند
فلومتر باید بتواند فشار و دمای واقعی فرآیند را تحمل کند.
در برخی کاربردها، فشار بیش از ۱۰۰ بار یا دمای بالاتر از ۳۰۰ درجه سانتیگراد وجود دارد که انتخاب فلومتر را محدود میکند.
قطر لوله
برخی فناوریها برای قطرهای کوچک مناسبتر هستند و برخی دیگر برای خطوط انتقال بزرگ عملکرد بهتری دارند.
ویسکوزیته سیال
سیالات غلیظ مانند:
- روغن
- قیر
- رزین
- شکلات
- عسل
به فلومترهایی متفاوت از آب یا گاز نیاز دارند.
وجود ذرات جامد
اگر سیال دارای ذرات معلق باشد، برخی فلومترها عملکرد مناسبی نخواهند داشت.
در این شرایط باید از فناوریهایی استفاده شود که تحمل بیشتری در برابر ذرات جامد دارند.
بودجه پروژه
قیمت فلومترها میتواند از چند صد دلار تا چندین هزار دلار متغیر باشد.
بنابراین باید بین هزینه، دقت، امکانات و نیاز واقعی پروژه تعادل برقرار شود.
معرفی انواع اصلی فلومترها
در صنعت، مهمترین فناوریهای اندازهگیری جریان عبارتاند از:
- فلومتر الکترومغناطیسی (Electromagnetic Flowmeter)
- فلومتر کوریولیس (Coriolis Flowmeter)
- فلومتر ورتکس (Vortex Flowmeter)
- فلومتر اولتراسونیک (Ultrasonic Flowmeter)
- فلومتر توربینی (Turbine Flowmeter)
- روتامتر (Variable Area Flowmeter)
- فلومتر جرمی حرارتی (Thermal Mass Flowmeter)
هر یک از این فناوریها دارای مزایا، محدودیتها و کاربردهای خاص خود هستند که در ادامه مقاله بهصورت کامل با یکدیگر مقایسه خواهند شد.
مقایسه انواع فلومترها از نظر عملکرد
هر نوع فلومتر بر اساس یک اصل فیزیکی متفاوت کار میکند و همین موضوع باعث میشود هر کدام برای کاربردهای خاصی مناسب باشند.
فلومتر الکترومغناطیسی بر اساس قانون القای فارادی کار میکند و تنها برای مایعات رسانای الکتریکی مناسب است.
فلومتر کوریولیس با استفاده از نیروی کوریولیس، دبی جرمی سیال را مستقیماً اندازهگیری میکند و یکی از دقیقترین فناوریهای موجود محسوب میشود.
فلومتر ورتکس با ایجاد گردابههای کارمان در پشت یک مانع، سرعت جریان را محاسبه میکند و برای بخار، گاز و مایعات تمیز کاربرد گستردهای دارد.
فلومتر اولتراسونیک با استفاده از امواج فراصوت و روشهایی مانند اختلاف زمان عبور یا اثر داپلر، جریان سیال را بدون ایجاد افت فشار قابل توجه اندازهگیری میکند.
فلومتر توربینی از چرخش یک روتور برای اندازهگیری سرعت جریان استفاده میکند و برای مایعات و گازهای تمیز گزینه مناسبی است.
فلومتر جابجایی مثبت با شمارش حجمهای مشخص سیال، دبی حجمی را با دقت بسیار بالا اندازهگیری میکند و برای مایعات غلیظ و انتقال مالکیت کاربرد فراوانی دارد.
روتامتر یا فلومتر سطح متغیر، با حرکت یک شناور داخل لوله مخروطی، مقدار دبی را نمایش میدهد و یکی از سادهترین و اقتصادیترین فلومترها به شمار میرود.
فلومتر جرمی حرارتی نیز با اندازهگیری میزان انتقال حرارت بین سنسور و گاز، دبی جرمی گاز را مستقیماً محاسبه میکند.
مقایسه دقت انواع فلومترها
اگر تنها معیار انتخاب، دقت اندازهگیری باشد، فلومتر کوریولیس در جایگاه نخست قرار میگیرد و معمولاً دقتی در حدود ۰٫۱ تا ۰٫۲ درصد دارد.
پس از آن، فلومتر جابجایی مثبت با دقت حدود ۰٫۱ تا ۰٫۵ درصد قرار میگیرد که در سیستمهای انتقال مالکیت بسیار پرکاربرد است.
فلومتر الکترومغناطیسی نیز با دقتی در حدود ۰٫۲ تا ۰٫۵ درصد، یکی از دقیقترین گزینهها برای مایعات رسانا محسوب میشود.
فلومترهای اولتراسونیک، توربینی و ورتکس معمولاً دقتی بین ۰٫۵ تا ۱ درصد دارند و برای بسیاری از فرآیندهای صنعتی کاملاً مناسب هستند.
فلومتر جرمی حرارتی، بسته به نوع گاز و شرایط فرآیند، معمولاً دقتی در حدود ۱ تا ۲ درصد ارائه میدهد.
در مقابل، روتامتر کمترین دقت را در میان این تجهیزات دارد و معمولاً دقت آن بین ۱٫۵ تا ۵ درصد است، اما به دلیل قیمت مناسب و سادگی، همچنان در بسیاری از کاربردها استفاده میشود.
مقایسه انواع فلومتر از نظر نوع سیال
برای اندازهگیری آب و سایر مایعات رسانا، فلومتر الکترومغناطیسی یکی از بهترین انتخابها است.
اگر هدف اندازهگیری گازها باشد، فلومتر جرمی حرارتی عملکرد بسیار خوبی دارد و برای هوای فشرده، گاز طبیعی، نیتروژن و سایر گازهای صنعتی گزینهای ایدهآل محسوب میشود.
برای اندازهگیری بخار، فلومتر ورتکس معمولاً انتخاب اول صنایع است.
در اندازهگیری روغنها، فرآوردههای نفتی و مایعات با ویسکوزیته بالا، فلومتر جابجایی مثبت عملکرد بسیار مناسبی دارد.
اگر سیال خورنده باشد، معمولاً فلومتر الکترومغناطیسی یا کوریولیس، با انتخاب متریال مناسب، بهترین گزینه خواهند بود.
برای صنایع غذایی و دارویی که دقت بالا و رعایت الزامات بهداشتی اهمیت زیادی دارد، فلومتر کوریولیس یکی از بهترین انتخابها است.
مقایسه از نظر قطعات متحرک و نگهداری
فلومترهای الکترومغناطیسی، کوریولیس، اولتراسونیک، ورتکس و جرمی حرارتی هیچ قطعه متحرکی ندارند. به همین دلیل استهلاک آنها کمتر بوده و معمولاً هزینه نگهداری پایینی دارند.
در مقابل، فلومترهای توربینی، جابجایی مثبت و روتامتر دارای قطعات متحرک هستند و ممکن است به سرویس و نگهداری دورهای بیشتری نیاز داشته باشند.
مقایسه از نظر افت فشار
اگر کاهش افت فشار اهمیت زیادی داشته باشد، فلومتر اولتراسونیک و فلومتر الکترومغناطیسی بهترین گزینهها هستند، زیرا تقریباً مانعی در مسیر جریان ایجاد نمیکنند.
فلومتر جرمی حرارتی نیز افت فشار کمی دارد و برای خطوط گاز مناسب است.
فلومترهای کوریولیس، ورتکس و روتامتر افت فشار متوسطی ایجاد میکنند.
در مقابل، فلومترهای توربینی و بهویژه جابجایی مثبت به دلیل ساختار داخلی خود معمولاً افت فشار بیشتری نسبت به سایر فناوریها دارند.
مقایسه از نظر قیمت
از نظر هزینه خرید، روتامتر اقتصادیترین گزینه است.
پس از آن، فلومتر توربینی معمولاً در رده قیمت پایین تا متوسط قرار میگیرد.
فلومترهای ورتکس، جرمی حرارتی و الکترومغناطیسی معمولاً قیمت متوسطی دارند.
فلومترهای اولتراسونیک و جابجایی مثبت در رده تجهیزات گرانتر قرار میگیرند.
در نهایت، فلومتر کوریولیس معمولاً گرانترین فناوری اندازهگیری جریان محسوب میشود، اما در مقابل بالاترین دقت و امکانات را نیز ارائه میدهد.
کدام فلومتر برای چه کاربردی مناسبتر است؟
اگر هدف اندازهگیری آب یا فاضلاب باشد، فلومتر الکترومغناطیسی بهترین انتخاب است.
برای اندازهگیری نفت خام و بسیاری از مایعات ارزشمند، فلومتر کوریولیس گزینهای بسیار دقیق است و در برخی کاربردها فلومتر جابجایی مثبت نیز انتخاب مناسبی خواهد بود.
برای فرآوردههای نفتی و روغنهای صنعتی، فلومتر جابجایی مثبت عملکرد بسیار خوبی دارد.
برای هوای فشرده و گاز طبیعی، فلومتر جرمی حرارتی بهترین گزینه محسوب میشود.
برای اندازهگیری بخار، فلومتر ورتکس انتخاب استاندارد بسیاری از صنایع است.
در صنایع غذایی و دارویی، فلومتر کوریولیس به دلیل دقت بالا و طراحی بهداشتی کاربرد گستردهای دارد.
اگر تنها هدف نمایش محلی جریان با هزینه پایین باشد، روتامتر همچنان یکی از بهترین گزینهها است.
چگونه بهترین فلومتر را انتخاب کنیم؟
انتخاب فلومتر مناسب تنها به قیمت یا برند آن بستگی ندارد. در بسیاری از پروژهها، انتخاب اشتباه فلومتر میتواند باعث کاهش دقت اندازهگیری، افزایش هزینههای تعمیر و نگهداری و حتی توقف فرآیند تولید شود.
برای انتخاب صحیح، ابتدا باید مشخصات فرآیند بهطور کامل بررسی شود. نوع سیال، فشار و دمای کاری، دبی حداقل و حداکثر، قطر لوله، میزان دقت موردنیاز و شرایط محیط نصب، همگی از عواملی هستند که باید پیش از خرید فلومتر در نظر گرفته شوند.
بهترین فلومتر برای اندازهگیری آب
اگر سیال موردنظر آب یا سایر مایعات رسانا باشد، فلومتر الکترومغناطیسی معمولاً بهترین انتخاب است. این نوع فلومتر به دلیل نداشتن قطعات متحرک، افت فشار بسیار کم، دقت بالا و مقاومت مناسب در برابر آلودگیهای موجود در آب، در صنایع آب و فاضلاب کاربرد گستردهای دارد.
در خطوط انتقال آب با قطرهای بزرگ نیز فلومترهای اولتراسونیک میتوانند گزینه مناسبی باشند، بهویژه زمانی که نصب بدون برش لوله یا بدون توقف فرآیند اهمیت داشته باشد.
بهترین فلومتر برای اندازهگیری گاز
برای اندازهگیری گازها، نوع کاربرد اهمیت زیادی دارد.
اگر هدف اندازهگیری مستقیم دبی جرمی گاز باشد، فلومتر جرمی حرارتی یکی از بهترین گزینهها است. این فلومترها در اندازهگیری گاز طبیعی، هوای فشرده، نیتروژن، اکسیژن و سایر گازهای صنعتی عملکرد بسیار خوبی دارند.
در خطوط بخار و برخی گازهای صنعتی نیز فلومتر ورتکس به دلیل دقت مناسب و تحمل دمای بالا، انتخاب رایجی محسوب میشود.
بهترین فلومتر برای اندازهگیری بخار
اندازهگیری بخار یکی از چالشبرانگیزترین کاربردهای صنعتی است.
در اکثر نیروگاهها، پالایشگاهها و صنایع فرآیندی، فلومتر ورتکس بهعنوان انتخاب استاندارد شناخته میشود. این فلومترها در برابر دما و فشار بالا مقاومت خوبی دارند و دقت قابل قبولی برای اندازهگیری بخار اشباع و بخار سوپرهیت ارائه میدهند.
در برخی کاربردهای خاص که دقت بسیار بالایی موردنیاز است، از فلومترهای کوریولیس نیز استفاده میشود، اما به دلیل قیمت بالاتر، استفاده از آنها محدودتر است.
بهترین فلومتر برای صنایع نفت و پتروشیمی
در صنایع نفت، گاز و پتروشیمی، شرایط فرآیندی معمولاً پیچیدهتر از سایر صنایع است. فشار بالا، دمای زیاد، سیالات خورنده و ارزش اقتصادی بالای محصولات، انتخاب فلومتر را بسیار حساس میکند.
برای اندازهگیری دقیق نفت خام، فرآوردههای نفتی و مواد شیمیایی، فلومتر کوریولیس یکی از بهترین گزینهها محسوب میشود.
در بسیاری از سیستمهای انتقال سوخت و فرآوردههای نفتی نیز فلومترهای جابجایی مثبت به دلیل دقت بالا و قابلیت استفاده در سیستمهای انتقال مالکیت، کاربرد فراوانی دارند.
بهترین فلومتر برای صنایع غذایی و دارویی
در صنایع غذایی، نوشیدنی و دارویی، علاوه بر دقت اندازهگیری، رعایت استانداردهای بهداشتی اهمیت بسیار زیادی دارد.
فلومترهای کوریولیس با طراحی بهداشتی، قابلیت شستوشوی در محل (CIP) و استریلسازی در محل (SIP)، از پرکاربردترین تجهیزات این صنایع هستند.
این فلومترها میتوانند محصولاتی مانند شیر، آبمیوه، شربت، روغن خوراکی، شکلات مایع و انواع مواد غذایی را با دقت بالا اندازهگیری کنند.
اشتباهات رایج در انتخاب فلومتر
یکی از رایجترین اشتباهات، انتخاب فلومتر تنها بر اساس قیمت است. در بسیاری از موارد، خرید یک فلومتر ارزانتر ممکن است در کوتاهمدت باعث صرفهجویی شود، اما در بلندمدت هزینههای تعمیر، توقف تولید و خطاهای اندازهگیری بسیار بیشتری ایجاد کند.
اشتباه دیگر، انتخاب فلومتر بدون توجه به نوع سیال است. برای مثال، استفاده از فلومتر الکترومغناطیسی برای مایعات غیررسانا مانند روغن یا سوخت، نتیجه درستی نخواهد داشت.
بیتوجهی به فشار و دمای فرآیند نیز یکی دیگر از خطاهای رایج است. هر فلومتر دارای محدوده مشخصی از فشار و دما است و استفاده خارج از این محدوده میتواند به تجهیز آسیب برساند یا باعث کاهش دقت اندازهگیری شود.
همچنین انتخاب نادرست سایز فلومتر یکی از دلایل اصلی بروز خطا در اندازهگیری است. همیشه سایز فلومتر باید بر اساس دبی واقعی فرآیند و سرعت مناسب جریان انتخاب شود، نه صرفاً بر اساس قطر لوله.
برندهای معتبر تولیدکننده فلومتر
امروزه شرکتهای متعددی در زمینه تولید فلومترهای صنعتی فعالیت میکنند، اما برخی برندها به دلیل کیفیت ساخت، دقت بالا و پشتیبانی مناسب، جایگاه ویژهای در بازار جهانی دارند.
از شناختهشدهترین برندهای تولیدکننده فلومتر میتوان به Endress+Hauser، Emerson (Rosemount و Micro Motion)، Yokogawa، KROHNE، Siemens، ABB، VEGA، Fuji Electric، Badger Meter و OMEGA Engineering اشاره کرد.
هر یک از این شرکتها در زمینه فناوریهای خاصی تخصص دارند؛ برای مثال، Micro Motion یکی از پیشگامان تولید فلومترهای کوریولیس، KROHNE در زمینه فلومترهای الکترومغناطیسی و اولتراسونیک، و Endress+Hauser یکی از کاملترین سبدهای محصولات اندازهگیری جریان را در اختیار دارد.
جمعبندی
با وجود تنوع بالای فلومترهای صنعتی، هیچ تجهیزی را نمیتوان بهعنوان بهترین فلومتر برای همه کاربردها معرفی کرد. هر فناوری بر اساس یک اصل اندازهگیری متفاوت طراحی شده و برای شرایط فرآیندی خاصی مناسب است.
اگر سیال شما آب یا فاضلاب باشد، فلومتر الکترومغناطیسی معمولاً بهترین انتخاب خواهد بود. برای اندازهگیری دقیق گازها، فلومتر جرمی حرارتی عملکرد بسیار مناسبی دارد و در کاربردهای مرتبط با بخار، فلومتر ورتکس یکی از رایجترین گزینهها محسوب میشود.
در صنایعی که دقت اندازهگیری اهمیت بالایی دارد، مانند صنایع نفت، پتروشیمی، غذایی و دارویی، فلومتر کوریولیس به دلیل اندازهگیری مستقیم دبی جرمی، دقت بسیار بالا و قابلیت اندازهگیری همزمان چگالی و دما، یکی از بهترین انتخابها است.
برای اندازهگیری مایعات با ویسکوزیته بالا مانند روغنها، سوختها و فرآوردههای نفتی، فلومترهای جابجایی مثبت عملکرد قابلاعتمادی ارائه میدهند. همچنین اگر هدف تنها نمایش محلی جریان با هزینه اقتصادی باشد، روتامتر همچنان یکی از پرکاربردترین تجهیزات اندازهگیری دبی است.
در نهایت، انتخاب فلومتر مناسب باید بر اساس مشخصات فرآیند، نوع سیال، محدوده دبی، فشار و دما، دقت موردنیاز، شرایط نصب و بودجه پروژه انجام شود. بررسی دقیق این عوامل، علاوه بر افزایش دقت اندازهگیری، موجب کاهش هزینههای نگهداری و افزایش طول عمر تجهیزات خواهد شد.
سوالات متداول (FAQ)
بهترین فلومتر برای اندازهگیری آب کدام است؟
در بیشتر کاربردهای صنعتی، فلومتر الکترومغناطیسی بهترین گزینه برای اندازهگیری آب و سایر مایعات رسانا است، زیرا دقت بالا، افت فشار ناچیز و نیاز کم به تعمیر و نگهداری دارد.
دقیقترین فلومتر صنعتی کدام است؟
فلومتر کوریولیس بهعنوان یکی از دقیقترین فلومترهای صنعتی شناخته میشود و در بسیاری از مدلها دقتی در حدود ±۰٫۱ درصد ارائه میدهد.
آیا فلومتر الکترومغناطیسی برای اندازهگیری روغن مناسب است؟
خیر. این فلومتر تنها برای مایعات رسانای الکتریکی طراحی شده است و برای اندازهگیری روغن، سوخت یا سایر مایعات نارسانا مناسب نیست.
بهترین فلومتر برای گاز طبیعی چیست؟
در بسیاری از کاربردهای صنعتی، فلومتر جرمی حرارتی انتخاب مناسبی برای اندازهگیری مستقیم دبی جرمی گاز طبیعی است. در برخی شرایط نیز از فلومترهای ورتکس، توربینی یا کوریولیس استفاده میشود.
آیا فلومتر اولتراسونیک نیاز به برش لوله دارد؟
همه مدلها خیر. بسیاری از فلومترهای اولتراسونیک از نوع Clamp-On هستند و سنسورها روی سطح خارجی لوله نصب میشوند، بنابراین بدون توقف فرآیند و بدون برش لوله میتوان دبی را اندازهگیری کرد.
برای اندازهگیری بخار از چه فلومتری استفاده میشود؟
فلومتر ورتکس به دلیل تحمل دمای بالا و دقت مناسب، یکی از رایجترین گزینهها برای اندازهگیری بخار در صنایع مختلف است.
چگونه فلومتر مناسب را انتخاب کنیم؟
برای انتخاب صحیح باید عواملی مانند نوع سیال، فشار و دمای فرآیند، محدوده دبی، قطر لوله، میزان دقت موردنیاز، شرایط نصب و بودجه پروژه را بهطور همزمان بررسی کرد. در بسیاری از پروژهها، مشورت با متخصصان ابزار دقیق میتواند از بروز خطاهای پرهزینه جلوگیری کند.
نتیجهگیری نهایی
فلومترها از مهمترین تجهیزات ابزار دقیق در صنایع مختلف هستند و انتخاب صحیح آنها تأثیر مستقیمی بر دقت اندازهگیری، کنترل فرآیند، کاهش هزینههای بهرهبرداری و افزایش بهرهوری دارد. آشنایی با مزایا، محدودیتها و کاربردهای هر فناوری به مهندسان و کارشناسان کمک میکند تا متناسب با نیاز پروژه، مناسبترین فلومتر را انتخاب کنند.
