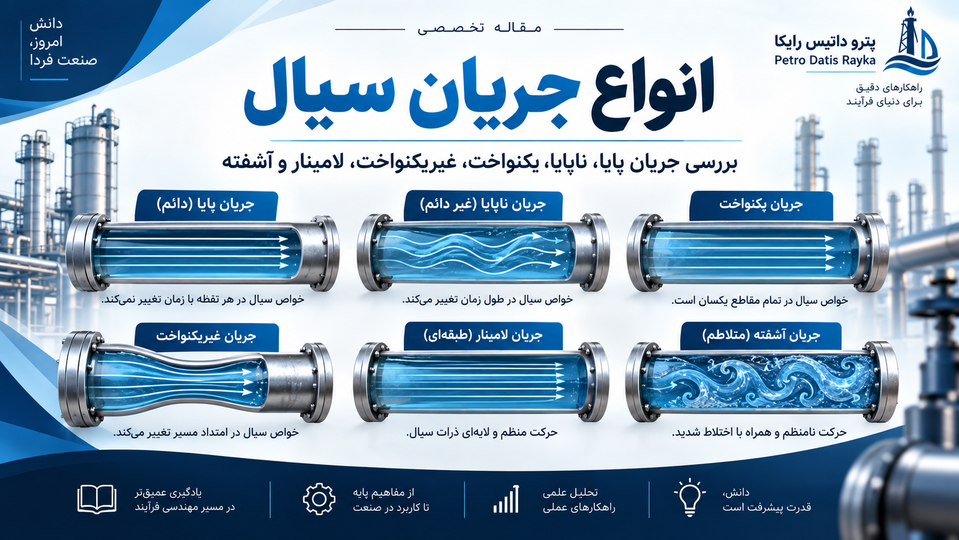

انواع جریان سیال چیست؟ راهنمای کامل جریان پایا، ناپایا، یکنواخت، لامینار و آشفته

در بسیاری از سیستم‌های صنعتی، سیالاتی مانند آب، بخار، گاز، نفت و مواد شیمیایی دائماً درون لوله‌ها و تجهیزات در حال حرکت هستند. اما همه‌ی این جریان‌ها رفتار یکسانی ندارند. گاهی جریان کاملاً آرام و منظم است، گاهی سرعت آن دائماً تغییر می‌کند و در بعضی شرایط نیز جریان به‌شدت متلاطم و آشفته می‌شود.

شناخت انواع جریان سیال یا Fluid Flow یکی از پایه‌ای‌ترین مباحث مکانیک سیالات است و در طراحی خطوط لوله، انتخاب پمپ، کنترل فرایند و مخصوصاً اندازه‌گیری دبی با فلومترها اهمیت زیادی دارد. مباحث جریان آرام، آشفته، عدد رینولدز و جریان‌های پایا و ناپایا از مفاهیم اصلی دوره‌های دانشگاهی مکانیک سیالات نیز هستند.

جریان سیال چیست؟

به حرکت یک مایع یا گاز از یک نقطه به نقطه دیگر، جریان سیال گفته می‌شود.

این حرکت ممکن است در اثر اختلاف فشار، نیروی گرانش، عملکرد پمپ یا کمپرسور، اختلاف ارتفاع یا عوامل دیگری ایجاد شود.

برای توصیف رفتار جریان معمولاً پارامترهایی مانند سرعت، فشار، چگالی، ویسکوزیته، دما و جهت حرکت سیال بررسی می‌شوند.

یک جریان ممکن است هم‌زمان در چند دسته قرار بگیرد. برای مثال جریان آب داخل یک لوله می‌تواند هم‌زمان:

پایا، یکنواخت، تراکم‌ناپذیر و آشفته باشد.

بنابراین این دسته‌بندی‌ها رقیب یکدیگر نیستند؛ بلکه هرکدام جریان را از یک دید متفاوت بررسی می‌کنند.



1. جریان پایا یا Steady Flow

در جریان پایا، مشخصات جریان در یک نقطه مشخص با گذشت زمان تغییر نمی‌کنند.

برای مثال اگر در یک نقطه از خط لوله سرعت سیال برابر 3 متر بر ثانیه باشد و این مقدار در طول زمان ثابت بماند، جریان از نظر سرعت پایا محسوب می‌شود.

به زبان ریاضی برای یک پارامتر مانند سرعت:

∂V/∂t = 0

در این حالت ممکن است سرعت در نقاط مختلف لوله متفاوت باشد، اما در هر نقطه نسبت به زمان ثابت باقی می‌ماند.

مثال جریان پایا

فرض کنید یک پمپ با دور ثابت، آب را با دبی تقریباً ثابت از یک خط لوله عبور می‌دهد. پس از رسیدن سیستم به شرایط پایدار، جریان می‌تواند تقریباً Steady در نظر گرفته شود.

کاربرد در ابزار دقیق

بسیاری از فلومترها بهترین عملکرد خود را زمانی دارند که جریان نسبتاً پایدار باشد. تغییرات شدید و سریع جریان می‌تواند باعث نوسان خروجی ترانسمیتر یا کاهش پایداری اندازه‌گیری شود.



2. جریان ناپایا یا Unsteady Flow

در جریان ناپایا، حداقل یکی از مشخصات جریان در یک نقطه با زمان تغییر می‌کند.

یعنی:

∂V/∂t ≠ 0

برای مثال اگر سرعت جریان در یک خط لوله از 2 متر بر ثانیه به 4 متر بر ثانیه افزایش پیدا کند، جریان در این بازه زمانی ناپایا است.

جریان‌های ناپایا بخش مهمی از تحلیل سیستم‌های واقعی هستند و در منابع دانشگاهی مکانیک سیالات نیز به‌صورت جداگانه بررسی می‌شوند.

مثال‌های جریان ناپایا

باز و بسته شدن یک شیر کنترلی، روشن یا خاموش شدن پمپ، تغییر سرعت کمپرسور، شروع جریان در یک خط لوله و پدیده Water Hammer می‌توانند باعث ایجاد جریان ناپایا شوند.

در واقع بسیاری از فرایندهای صنعتی در هنگام Start-up یا Shutdown دارای جریان ناپایا هستند.



تفاوت جریان پایا و ناپایا

تفاوت اصلی این دو نوع جریان در تغییر مشخصات جریان نسبت به زمان است.

در جریان پایا، وضعیت جریان در یک نقطه با زمان تقریباً ثابت است؛ اما در جریان ناپایا، سرعت، فشار، دبی یا سایر مشخصات می‌توانند تغییر کنند.

نکته مهم این است که پایا بودن جریان لزوماً به معنی ثابت بودن سرعت در تمام نقاط خط لوله نیست.



3. جریان یکنواخت یا Uniform Flow

در جریان یکنواخت، مشخصات جریان در یک لحظه مشخص در امتداد مسیر تغییر نمی‌کنند.

به‌صورت ساده:

∂V/∂x = 0

یعنی اگر در چند نقطه مختلف مسیر، سرعت را اندازه‌گیری کنیم، مقدار آن تقریباً یکسان خواهد بود.

در مباحث مکانیک سیالات و به‌ویژه جریان کانال‌های باز، جریان یکنواخت یکی از دسته‌بندی‌های اصلی جریان است.

مثال

در یک لوله مستقیم با قطر ثابت و شرایط پایدار، سرعت متوسط جریان در بخش‌های مختلف می‌تواند تقریباً ثابت باشد.



4. جریان غیریکنواخت یا Non-Uniform Flow

اگر مشخصات جریان در نقاط مختلف مسیر متفاوت باشند، جریان غیریکنواخت است.

یعنی:

∂V/∂x ≠ 0

یکی از ساده‌ترین مثال‌ها عبور جریان از یک لوله با تغییر قطر است.

طبق قانون پیوستگی برای یک سیال تراکم‌ناپذیر:

A₁V₁ = A₂V₂

بنابراین با کاهش سطح مقطع لوله، سرعت متوسط جریان افزایش پیدا می‌کند.

مثال صنعتی

Reducer، Expander، Orifice Plate، شیرهای کنترلی، زانویی‌ها و اتصالات می‌توانند باعث ایجاد تغییر در پروفایل سرعت و ایجاد جریان غیریکنواخت شوند.

به همین دلیل محل نصب فلومتر نسبت به این تجهیزات اهمیت زیادی دارد.



5. جریان لامینار یا Laminar Flow

یکی از مهم‌ترین تقسیم‌بندی‌های جریان، تقسیم آن به جریان Laminar و Turbulent است.

در جریان لامینار، ذرات سیال در مسیرهای نسبتاً منظم و لایه‌لایه حرکت می‌کنند.

اختلاط عرضی بین لایه‌ها کم است و جریان رفتار منظم‌تری دارد.

تصور کنید چند ورق کاغذ روی یکدیگر حرکت کنند؛ رفتار جریان لامینار تا حدودی مشابه حرکت منظم این لایه‌ها است.

ویژگی‌های جریان لامینار

حرکت منظم سیال، اختلاط کم بین لایه‌ها، غالب بودن نیروهای ویسکوز و نوسانات کم سرعت از ویژگی‌های اصلی آن هستند.

جریان لامینار معمولاً در سرعت‌های کم، لوله‌های کوچک یا سیالات با ویسکوزیته بالا بیشتر مشاهده می‌شود.



6. جریان آشفته یا Turbulent Flow

در جریان آشفته، حرکت سیال کاملاً منظم نیست و ذرات سیال دارای نوسانات تصادفی سرعت و جهت هستند.

در این حالت گردابه‌ها یا Eddyهای متعددی در جریان تشکیل می‌شوند.

MIT در مباحث مکانیک سیالات، جریان لامینار، آشفتگی و عدد رینولدز را در کنار یکدیگر به‌عنوان مفاهیم اساسی جریان داخلی بررسی می‌کند.

ویژگی‌های جریان آشفته

اختلاط شدید سیال، تشکیل گردابه، نوسانات سرعت، انتقال مومنتوم بیشتر و معمولاً افت فشار بالاتر نسبت به جریان آرام از ویژگی‌های آن است.

بخش بزرگی از جریان‌هایی که در خطوط لوله صنعتی وجود دارند، Turbulent هستند.



عدد رینولدز چیست؟

برای تشخیص تقریبی رژیم جریان معمولاً از عدد رینولدز یا Reynolds Number استفاده می‌شود.

عدد رینولدز یک عدد بدون بعد است که نسبت اثر نیروهای اینرسی به نیروهای ویسکوز را نشان می‌دهد.

برای جریان داخل لوله:

Re = ρVD / μ

یا:

Re = VD / ν

که در آن:

ρ = چگالی سیال
V = سرعت متوسط جریان
D = قطر داخلی لوله
μ = ویسکوزیته دینامیکی
ν = ویسکوزیته سینماتیکی

OpenStax نیز عدد رینولدز را شاخص اصلی برای تشخیص رفتار لامینار و آشفته جریان در لوله معرفی می‌کند.



محدوده عدد رینولدز در جریان داخل لوله

برای جریان داخلی در یک لوله دایره‌ای معمولاً به‌صورت تقریبی می‌توان گفت:

Re < 2000: جریان عمدتاً لامینار

Re بین حدود 2000 تا 3000 یا بیشتر: ناحیه انتقالی

Re بالاتر از حدود 3000 تا 4000: جریان معمولاً آشفته

مرز دقیق این نواحی مطلق نیست و عواملی مانند زبری سطح لوله، اغتشاش ورودی و شرایط سیستم روی انتقال از لامینار به آشفته اثر می‌گذارند. OpenStax نیز به همین وابستگی در محدوده انتقالی اشاره می‌کند.

در منابع مهندسی بسیاری نیز برای کاربردهای عملی لوله، مقدار حدود 2300 به‌عنوان مرز متداول Laminar و محدوده حدود 2300 تا 4000 به‌عنوان ناحیه Transition در نظر گرفته می‌شود.



7. جریان انتقالی یا Transitional Flow

بین جریان کاملاً لامینار و جریان کاملاً آشفته، ناحیه‌ای به نام Transitional Flow وجود دارد.

در این محدوده جریان بسیار حساس است.

یک اغتشاش کوچک، تغییر زبری لوله، لرزش یا وجود یک اتصال می‌تواند رفتار جریان را تغییر دهد.

به همین دلیل پیش‌بینی رفتار جریان در این ناحیه نسبت به دو حالت Laminar و Turbulent دشوارتر است.



8. جریان تراکم‌پذیر یا Compressible Flow

اگر تغییرات فشار باعث تغییر قابل‌توجه چگالی سیال شود، جریان تراکم‌پذیر محسوب می‌شود.

این موضوع بیشتر در گازها اهمیت دارد.

برای مثال جریان گاز طبیعی، هوای فشرده و بخار در برخی شرایط باید با روابط جریان تراکم‌پذیر تحلیل شود.

در جریان‌های گازی با سرعت‌های بالا، اثر تراکم‌پذیری بسیار مهم می‌شود و مفاهیمی مانند عدد ماخ و موج ضربه‌ای نیز وارد تحلیل می‌شوند. MIT نیز Compressible Fluid Dynamics را به‌صورت یک حوزه مستقل شامل جریان‌های گاز، شوک و جریان‌های مافوق صوت بررسی می‌کند.



9. جریان تراکم‌ناپذیر یا Incompressible Flow

اگر تغییر چگالی سیال در حین جریان بسیار کم باشد، جریان تراکم‌ناپذیر در نظر گرفته می‌شود.

مایعات در بسیاری از کاربردهای مهندسی تقریب خوبی از جریان تراکم‌ناپذیر دارند.

برای مثال جریان آب در بسیاری از خطوط لوله صنعتی را می‌توان Incompressible در نظر گرفت.

البته تراکم‌ناپذیر بودن به این معنی نیست که مایع مطلقاً فشرده نمی‌شود؛ بلکه تغییر چگالی آن در شرایط مورد بررسی آن‌قدر کم است که می‌توان از آن صرف‌نظر کرد.



10. جریان چرخشی یا Rotational Flow

اگر ذرات سیال هنگام حرکت حول محور خود نیز دارای چرخش متوسط باشند، جریان Rotational نامیده می‌شود.

این نوع جریان در بسیاری از جریان‌های واقعی و مخصوصاً جریان‌های دارای گردابه مشاهده می‌شود.

برای تحلیل دقیق آن از کمیتی به نام Vorticity استفاده می‌شود.

مبحث Vorticity و جریان‌های چرخشی و پتانسیل از بخش‌های اصلی آموزش هیدرودینامیک و مکانیک سیالات است.



11. جریان غیرچرخشی یا Irrotational Flow

در جریان غیرچرخشی، دوران موضعی ذرات سیال تقریباً صفر است.

جریان Irrotational بیشتر به‌عنوان یک مدل تحلیلی در مکانیک سیالات استفاده می‌شود و می‌تواند تحلیل بسیاری از مسائل جریان را ساده‌تر کند.

در برخی مناطق یک جریان واقعی نیز ممکن است تقریباً غیرچرخشی در نظر گرفته شود.



12. جریان ویسکوز یا Viscous Flow

در سیالات واقعی، ویسکوزیته باعث ایجاد تنش برشی و مقاومت در برابر حرکت می‌شود.

زمانی که اثر ویسکوزیته در تحلیل جریان مهم باشد، جریان را Viscous Flow در نظر می‌گیریم.

تقریباً تمام جریان‌های واقعی دارای ویسکوزیته هستند.

افت فشار در خطوط لوله نیز تا حد زیادی به همین اصطکاک و اثرات ویسکوز مرتبط است.



13. جریان غیر ویسکوز یا Inviscid Flow

در برخی مسائل برای ساده‌سازی تحلیل، اثر ویسکوزیته ناچیز فرض می‌شود.

در این حالت مدل جریان Inviscid به‌کار می‌رود.

هیچ سیال واقعی دارای ویسکوزیته دقیقاً صفر نیست، بنابراین Inviscid Flow عمدتاً یک مدل ایده‌آل است.

MIT نیز جریان Ideal یا Inviscid را در کنار جریان Real یا Viscous به‌صورت جداگانه در مباحث هیدرودینامیک بررسی می‌کند.



ارتباط انواع جریان با فلومترها

شناخت رژیم جریان برای انتخاب و نصب فلومتر بسیار مهم است.

فلومترها معمولاً برای دستیابی به دقت نامی خود به شرایط مشخصی از جریان نیاز دارند.

وجود تجهیزاتی مانند زانویی، Tee، Reducer، شیر کنترل و پمپ در نزدیکی فلومتر می‌تواند پروفایل سرعت را تغییر داده یا Swirl و Turbulence ایجاد کند.

به همین دلیل سازندگان بسیاری از فلومترها حداقل طول لوله مستقیم در بالادست و پایین‌دست دستگاه تعیین می‌کنند.



چرا عدد رینولدز برای فلومتر اهمیت دارد؟

بسیاری از اصول اندازه‌گیری دبی به پروفایل سرعت و رفتار جریان وابسته هستند.

اگر عدد رینولدز تغییر زیادی کند، پروفایل سرعت نیز ممکن است تغییر کند.

این مسئله می‌تواند عملکرد برخی فناوری‌های اندازه‌گیری را تحت تأثیر قرار دهد.

به همین دلیل هنگام انتخاب فلومتر باید علاوه بر دبی، پارامترهایی مانند ویسکوزیته، چگالی، قطر لوله و محدوده Reynolds Number نیز بررسی شوند.



تأثیر جریان بر فلومتر اختلاف فشاری

در تجهیزاتی مانند Orifice Plate، Venturi Tube و Flow Nozzle اندازه‌گیری بر اساس ایجاد اختلاف فشار انجام می‌شود.

پروفایل نامناسب جریان، Swirl یا اغتشاش ناشی از تجهیزات بالادست می‌تواند روی ضریب تخلیه و دقت اندازه‌گیری اثر بگذارد.

به همین دلیل استانداردهایی مانند ISO 5167 برای نصب صحیح تجهیزات اندازه‌گیری دبی اختلاف فشاری، الزامات خاصی در خصوص هندسه و شرایط جریان دارند.



تأثیر جریان بر ورتکس فلومتر

در Vortex Flowmeter، یک جسم مانع یا Bluff Body باعث تشکیل متناوب گردابه‌ها می‌شود.

فرکانس تشکیل این گردابه‌ها با سرعت جریان ارتباط دارد.

بنابراین برای عملکرد صحیح دستگاه باید جریان در محدوده عملیاتی مناسب و عدد رینولدز کافی قرار داشته باشد.

به همین علت Vortex Flowmeterها معمولاً دارای حداقل دبی قابل اندازه‌گیری هستند.



تأثیر جریان بر فلومتر مغناطیسی

Electromagnetic Flowmeter برای اندازه‌گیری دبی مایعات رسانا استفاده می‌شود.

اگرچه این فناوری معمولاً نسبت به برخی تغییرات پروفایل سرعت مقاوم‌تر است، اما نصب بسیار نزدیک به شیر، زانویی یا پمپ همچنان می‌تواند روی کیفیت اندازه‌گیری اثر بگذارد.

به همین دلیل رعایت دستورالعمل نصب سازنده ضروری است.



تأثیر جریان بر فلومتر اولتراسونیک

Ultrasonic Flowmeter نیز برای محاسبه سرعت جریان به توزیع سرعت در داخل لوله وابسته است.

وجود Swirl، جریان بسیار نامتقارن یا اغتشاش شدید می‌تواند روی بعضی مدل‌ها اثر بگذارد.

در مدل‌های Multi-path این اثر معمولاً بهتر جبران می‌شود.



آیا جریان آشفته همیشه بد است؟

خیر.

این یکی از برداشت‌های اشتباه رایج است.

Turbulent Flow لزوماً به معنی جریان نامناسب نیست.

در بسیاری از خطوط صنعتی، جریان کاملاً طبیعی و حتی مطلوب به‌صورت Turbulent است.

مشکل اصلی زمانی ایجاد می‌شود که پروفایل جریان به دلیل اتصالات، شیرها یا سایر تجهیزات بسیار نامتقارن یا دارای Swirl شدید باشد.

بنابراین عبارت Turbulence را نباید با «جریان بد» یکی دانست.



آیا جریان لامینار همیشه بهتر است؟

خیر.

جریان لامینار منظم‌تر است، اما برخی فلومترها در Reynolds Number پایین محدودیت عملکرد دارند.

به همین دلیل قبل از انتخاب تجهیز باید محدوده Reynolds قابل قبول سازنده بررسی شود.

برای سیالات بسیار ویسکوز مانند روغن‌های سنگین نیز احتمال ایجاد جریان لامینار بیشتر است.



یک مثال ساده

فرض کنید روغنی با ویسکوزیته بالا از یک خط لوله با سرعت کم عبور می‌کند.

به دلیل ویسکوزیته بالا و سرعت پایین، Reynolds Number ممکن است پایین باشد و جریان Laminar شود.

حال اگر سرعت پمپ افزایش پیدا کند، Reynolds Number نیز افزایش می‌یابد.

جریان ابتدا وارد ناحیه Transitional شده و در سرعت‌های بالاتر ممکن است Turbulent شود.

بنابراین رژیم جریان یک ویژگی ثابت برای یک سیال نیست و به سرعت، قطر لوله، چگالی و ویسکوزیته بستگی دارد.



مهم‌ترین دسته‌بندی انواع جریان سیال

در مجموع می‌توان جریان سیال را از چند دیدگاه مختلف دسته‌بندی کرد:

از نظر زمان: Steady و Unsteady

از نظر تغییرات مکانی: Uniform و Non-uniform

از نظر رژیم جریان: Laminar، Transitional و Turbulent

از نظر تغییر چگالی: Compressible و Incompressible

از نظر چرخش ذرات: Rotational و Irrotational

از نظر اثر ویسکوزیته: Viscous و Inviscid

بنابراین یک جریان واقعی می‌تواند ترکیبی از چند مورد باشد؛ برای مثال:

Steady + Non-uniform + Turbulent + Incompressible + Viscous



جمع‌بندی

شناخت انواع جریان سیال یکی از پایه‌های اصلی مهندسی مکانیک سیالات، طراحی خطوط لوله و اندازه‌گیری دبی است.

جریان می‌تواند از نظر تغییرات زمانی پایا یا ناپایا، از نظر تغییرات مکانی یکنواخت یا غیریکنواخت و از نظر رفتار ذرات لامینار یا آشفته باشد.

عدد رینولدز نیز یکی از مهم‌ترین پارامترهایی است که برای تشخیص رژیم جریان استفاده می‌شود.

در سیستم‌های ابزار دقیق، شناخت این رفتارها اهمیت ویژه‌ای دارد، زیرا پروفایل سرعت، عدد رینولدز، اغتشاش جریان و نحوه نصب تجهیزات بالادست می‌توانند مستقیماً روی عملکرد و دقت فلومتر اثر بگذارند.
